(共26张PPT)

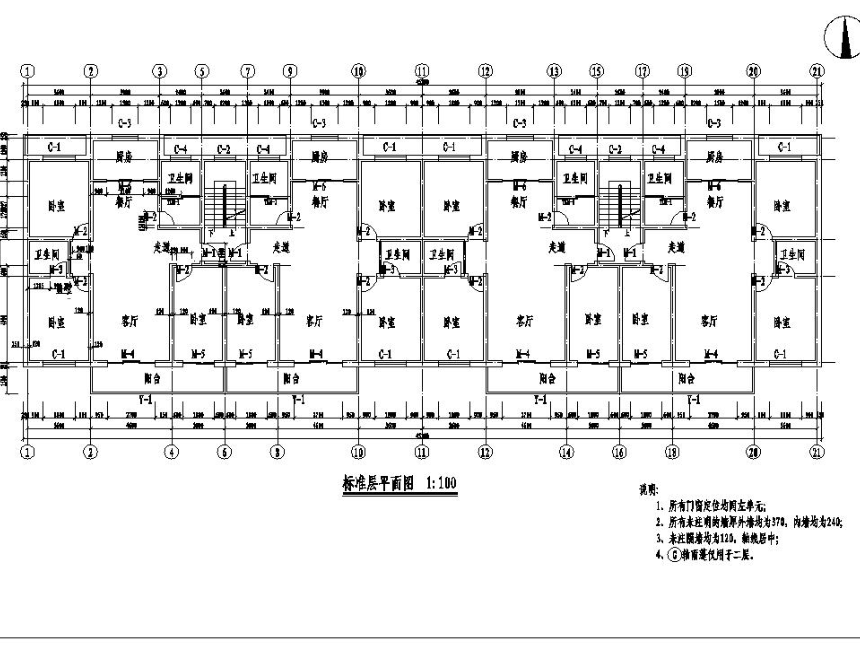

学习情境二 AutoCAD绘制平面图
学习单元一 设置图层
学习单元二 绘制轴线
学习单元三 绘制墙线
学习单元四 绘制平面门窗
学习单元五 绘制平面楼梯和阳台
学习单元六 标注文字
学习单元七 完成图形绘制
学习情境二 AutoCAD绘制平面图
学习单元八 标注尺寸
学习单元九 绘制图框及指北针
学习单元九 绘制图框及指北针
2.9.1 基本命令
2.9.2 绘制图框
本单元主要包括以下内容：
2.9.3 完成整张图的绘制

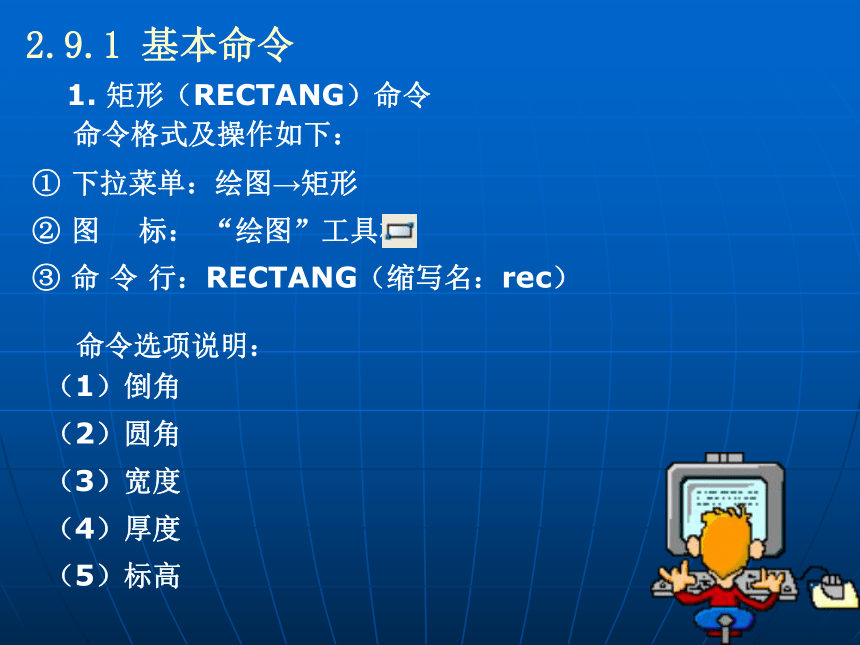

2.9.1 基本命令
1. 矩形（RECTANG）命令
① 下拉菜单：绘图→矩形
③ 命 令 行：RECTANG（缩写名：rec）
命令选项说明：
（1）倒角
（2）圆角
（3）宽度
（4）厚度
命令格式及操作如下：
② 图 标： “绘图”工具栏
（5）标高
2.9.1 基本命令
2. 图形填充（BHATCH）命令
① 下拉菜单：绘图→图案填充
③ 命 令 行：BHATCH（缩写名：BH）
命令选项说明：
（1）“图案填充”选项卡
①“类型和图案”栏
“类型”下拉列表
“图案”下拉列表
命令格式及操作如下：
② 图 标： “绘图”工具栏
2.9.1 基本命令
“图案”下拉列表
“样例”预览框
“自定义图案”下拉列表
“图案”下拉列表框只有在选择了类型为“预定义”时才可使用
2.9.1 基本命令

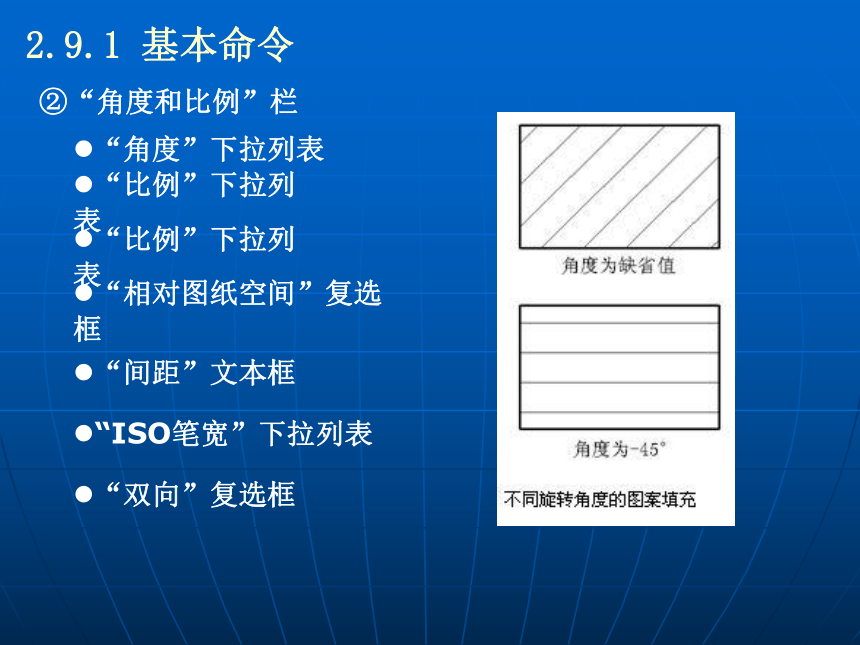

②“角度和比例”栏
“角度”下拉列表
“比例”下拉列表
“比例”下拉列表
“相对图纸空间”复选框
“间距”文本框
“ISO笔宽”下拉列表
“双向”复选框
2.9.1 基本命令
③“边界”栏
“添加：拾取点”按钮
“添加：选择对象” 按钮
“删除边界”按钮
“重新创建边界”按钮
“查看选择集”按钮
2.9.1 基本命令
④“选项”栏
⑤“图案填充原点”栏
“使用当前原点”单选按钮
“指定的原点”单选按钮
⑥“继承特性”按钮
⑦“预览”按钮
（2）设置孤岛选项按钮
2.9.1 基本命令
①图案填充区边界的确定与孤岛检测
普通样式
（2）设置孤岛选项按钮
②孤岛显示样式
外部样式
2.9.1 基本命令
忽略样式
②孤岛显示样式
“保留边界”复选框
③“边界保留”栏
“对象类型”下拉列表
2.9.1 基本命令
当前视口
④“边界集”栏
“单色”单选按钮
⑤“允许的间隙”栏
“双色”单选按钮
现有集合
“新建”按钮
⑥“继承选项”栏
（3）“渐变色”选项卡
“居中”复选框
“角度”下拉列表
渐变色图案预览窗口
2.9.2 绘制图框
1. 用矩形命令绘制一个559×400的矩形
2.9.2 绘制图框
2. 矩形向外偏移10
2.9.2 绘制图框
3. 做辅助线将左边框向外拉伸15
2.9.2 绘制图框
4.选转图框90°，删除辅助线，按照图中所示尺寸及内容绘制好标题栏
2.9.2 绘制图框
5.按照图中所示尺寸及内容绘制好会签栏
2.9.2 绘制图框
6. 再一次旋转图框90°，完成整个图框的绘制
2.9.3 完成整张平面图绘制
1. 用移动命令将绘制好的图形移动到图框内
2.9.3 完成整张平面图绘制
2．在图框内绘制指北针。
（1）绘制一个直径为24的圆
2.9.3 完成整张平面图绘制
（2）根据北向绘制箭头
2.9.3 完成整张平面图绘制
（3）用图形填充命令填充实体箭头，完成指北针绘制
2.9.3 完成整张平面图绘制
3.注写图名，文字高度设为7，多段线宽度为1
2.9.3 完成整张平面图绘制
4.用多行文字命令注写图纸说明，字高为5
2.9.3 完成整张平面图绘制
5.用单行文字命令注写标题栏，完成整张图纸的绘制
