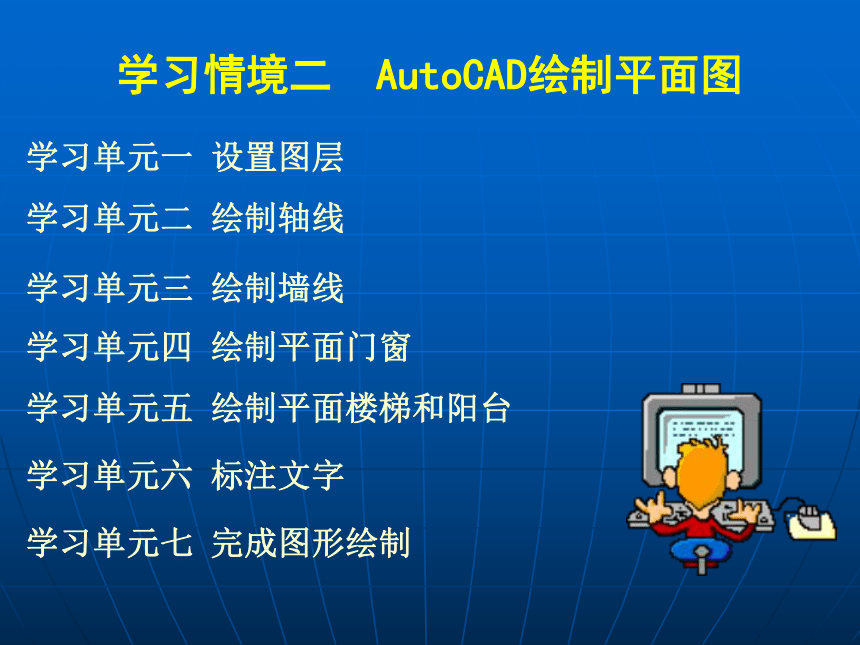

学习情境二 AutoCAD绘制平面图
学习单元一 设置图层
学习单元二 绘制轴线
学习单元三 绘制墙线
学习单元四 绘制平面门窗
学习单元五 绘制平面楼梯和阳台
学习单元六 标注文字
学习单元七 完成图形绘制

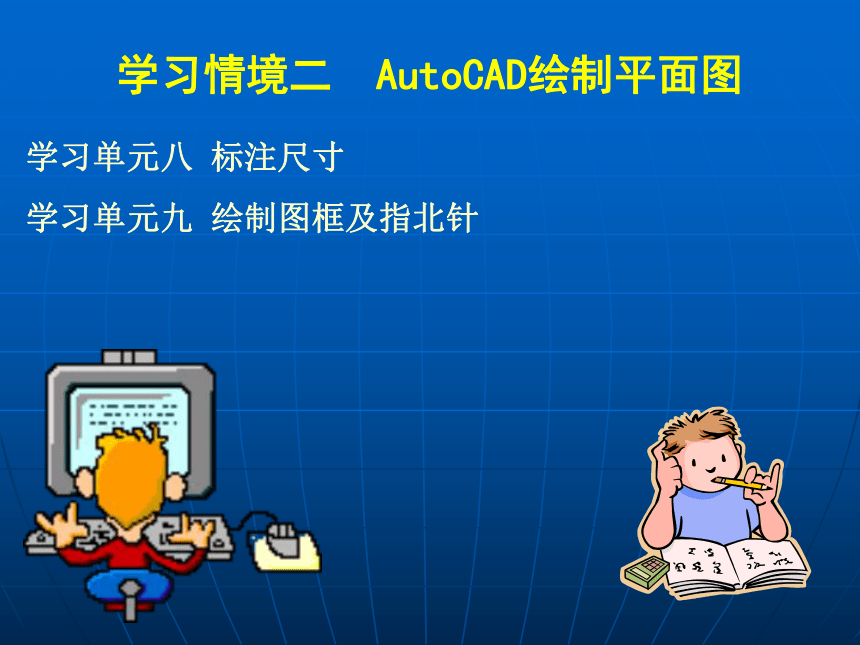

学习情境二 AutoCAD绘制平面图
学习单元八 标注尺寸
学习单元九 绘制图框及指北针

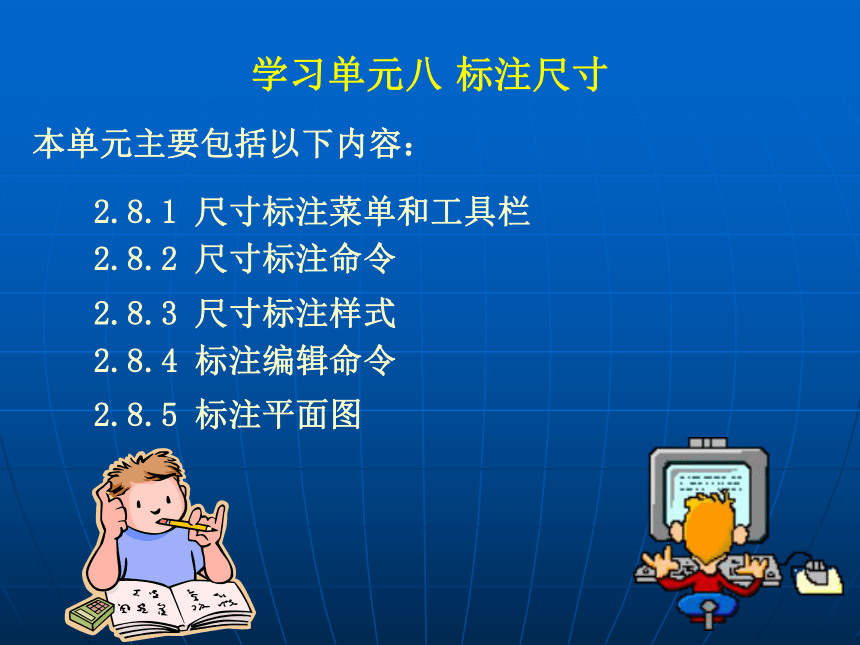

学习单元八 标注尺寸
2.8.1 尺寸标注菜单和工具栏
2.8.2 尺寸标注命令
本单元主要包括以下内容：
2.8.3 尺寸标注样式
2.8.4 标注编辑命令
2.8.5 标注平面图

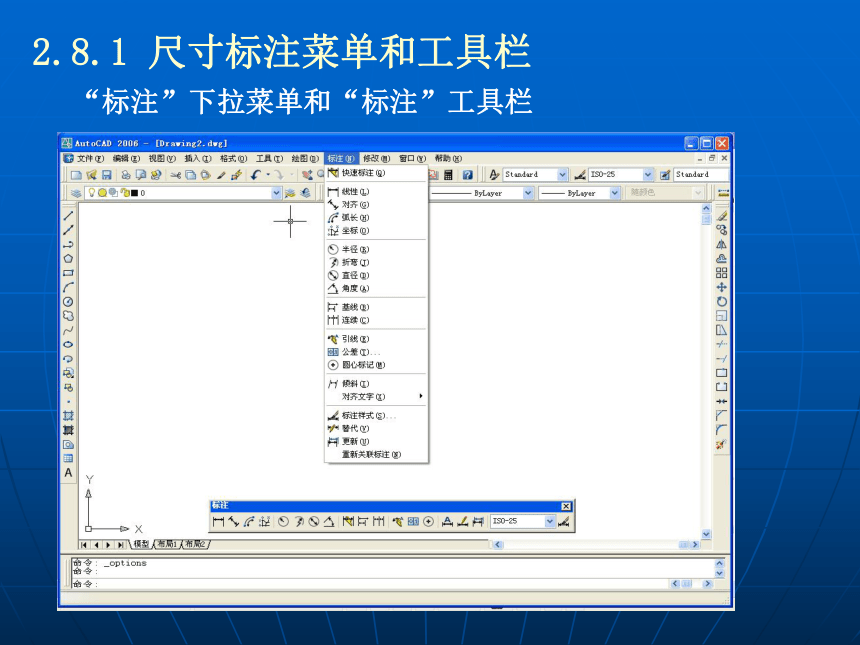

2.8.1 尺寸标注菜单和工具栏
“标注”下拉菜单和“标注”工具栏

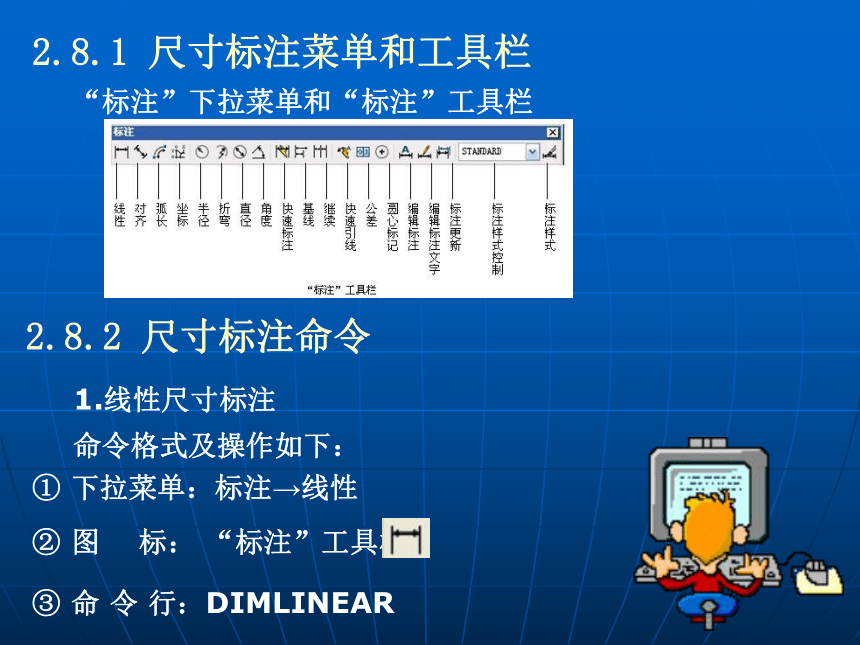

2.8.1 尺寸标注菜单和工具栏
“标注”下拉菜单和“标注”工具栏
2.8.2 尺寸标注命令
1.线性尺寸标注
命令格式及操作如下：
① 下拉菜单：标注→线性
③ 命 令 行：DIMLINEAR
② 图 标： “标注”工具栏
2.8.2 尺寸标注命令

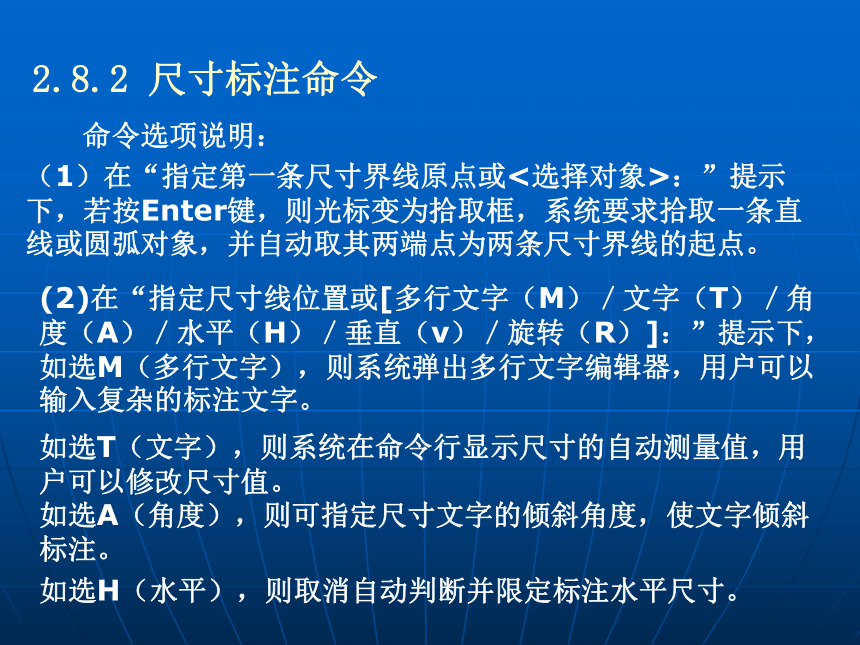

命令选项说明：
（1）在“指定第一条尺寸界线原点或<选择对象>：”提示下，若按Enter键，则光标变为拾取框，系统要求拾取一条直线或圆弧对象，并自动取其两端点为两条尺寸界线的起点。
(2)在“指定尺寸线位置或[多行文字（M）／文字（T）／角度（A）／水平（H）／垂直（v）／旋转（R）]：”提示下，如选M（多行文字），则系统弹出多行文字编辑器，用户可以输入复杂的标注文字。
如选T（文字），则系统在命令行显示尺寸的自动测量值，用户可以修改尺寸值。
如选A（角度），则可指定尺寸文字的倾斜角度，使文字倾斜标注。
如选H（水平），则取消自动判断并限定标注水平尺寸。

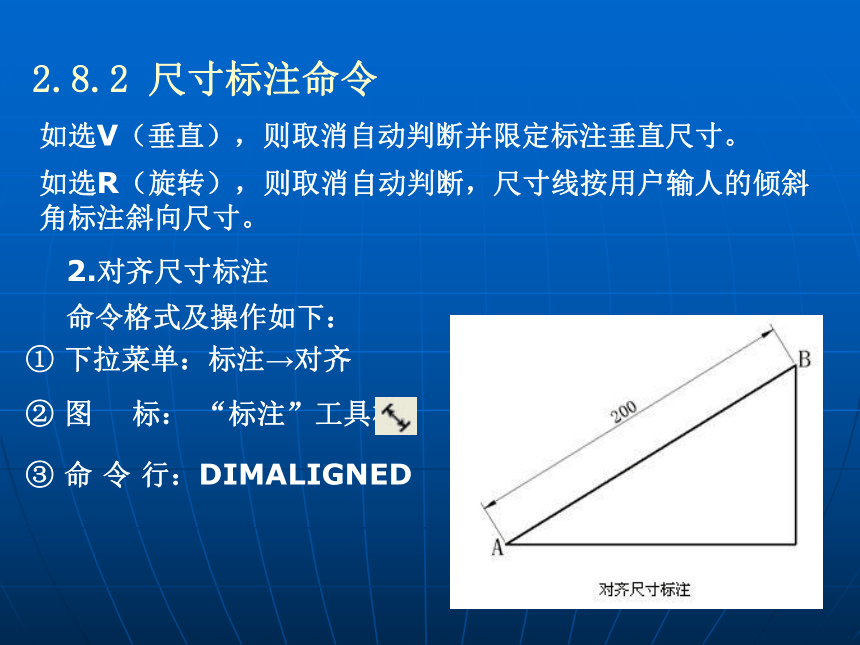

2.8.2 尺寸标注命令
如选V（垂直），则取消自动判断并限定标注垂直尺寸。
如选R（旋转），则取消自动判断，尺寸线按用户输人的倾斜角标注斜向尺寸。
2.对齐尺寸标注
命令格式及操作如下：
① 下拉菜单：标注→对齐
③ 命 令 行：DIMALIGNED
② 图 标： “标注”工具栏
2.8.2 尺寸标注命令

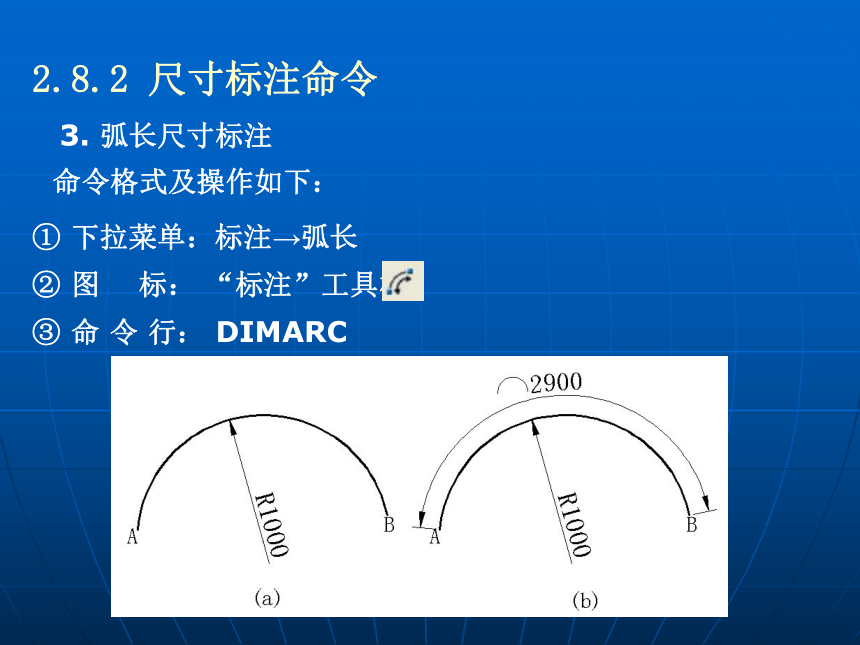

3. 弧长尺寸标注
命令格式及操作如下：
① 下拉菜单：标注→弧长
③ 命 令 行： DIMARC
② 图 标： “标注”工具栏

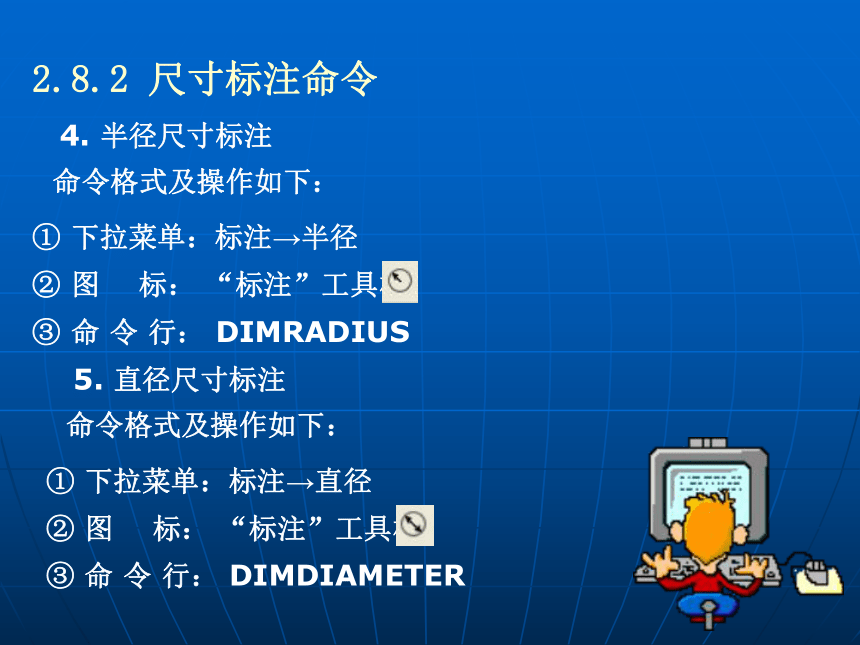

2.8.2 尺寸标注命令
4. 半径尺寸标注
命令格式及操作如下：
① 下拉菜单：标注→半径
③ 命 令 行： DIMRADIUS
② 图 标： “标注”工具栏
5. 直径尺寸标注
命令格式及操作如下：
① 下拉菜单：标注→直径
③ 命 令 行： DIMDIAMETER
② 图 标： “标注”工具栏
2.8.2 尺寸标注命令

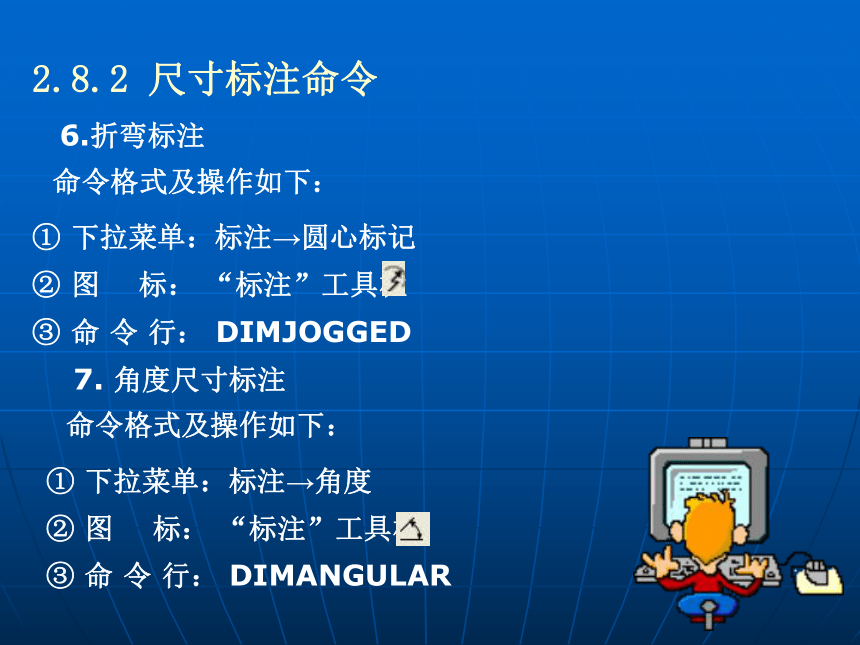

6.折弯标注
命令格式及操作如下：
① 下拉菜单：标注→圆心标记
③ 命 令 行： DIMJOGGED
7. 角度尺寸标注
命令格式及操作如下：
① 下拉菜单：标注→角度
③ 命 令 行： DIMANGULAR
② 图 标： “标注”工具栏
② 图 标： “标注”工具栏

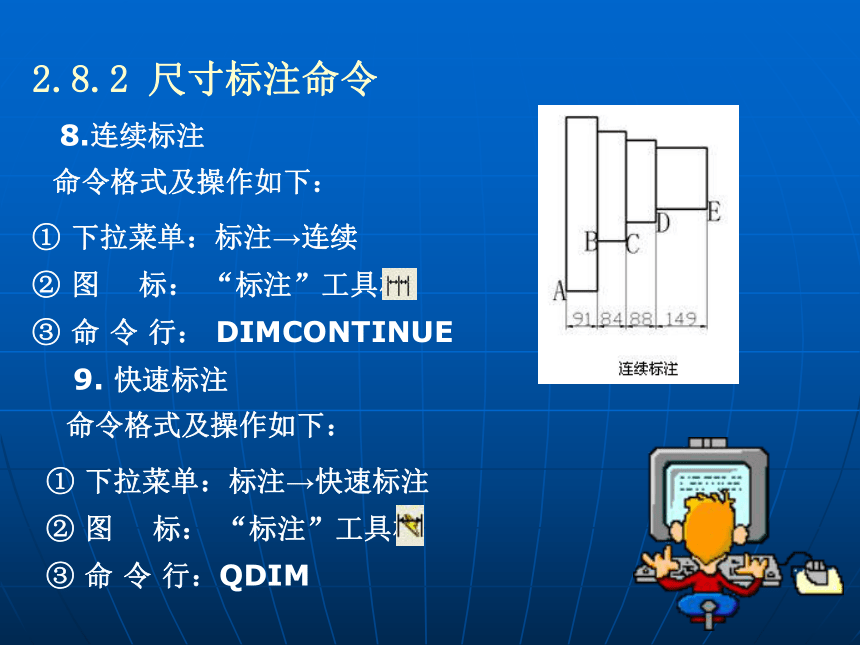

2.8.2 尺寸标注命令
8.连续标注
命令格式及操作如下：
① 下拉菜单：标注→连续
③ 命 令 行： DIMCONTINUE
9. 快速标注
命令格式及操作如下：
① 下拉菜单：标注→快速标注
③ 命 令 行：QDIM
② 图 标： “标注”工具栏
② 图 标： “标注”工具栏
命令选项说明：
（1）连续(C)
（2）并列（S）
（3）基线（B）
（4）坐标（O）
（5）半径（R）
（6）直径（D）
（7）基准点（P）
9. 快速标注
2.8.2 尺寸标注命令
（8）编辑（E）
（9）设置（T）
2.8.3 尺寸标注样式
1.标注样式管理器
① 下拉菜单：格式→标注样式．．．，标注→标注样式．．．
③ 命 令 行：DIMSTYLE
命令选项说明：
（1）当前标注样式
（2）样式
（3）列出
（4）不列出外部参照中的样式
（5）置为当前
（6）新建
命令格式及操作如下：
② 图 标：“标注”工具栏
2.8.3 尺寸标注样式
1.标注样式管理器
（7）修改
（8）替代
（9）比较
2. 创建新的尺寸样式
2.8.3 尺寸标注样式
2. 创建新的尺寸样式
（1）直线选项卡
2.8.3 尺寸标注样式
2. 创建新的尺寸样式
（2）“符号和箭头”选项卡
2.8.3 尺寸标注样式
2. 创建新的尺寸样式
（3） “文字”选项卡
2.8.3 尺寸标注样式
2. 创建新的尺寸样式
（4） “调整”选项卡
2.8.3 尺寸标注样式
2. 创建新的尺寸样式
（5） “主单位”选项卡
2.8.3 尺寸标注样式
2. 创建新的尺寸样式
（6） “角度标注”选项卡
2.8.3 尺寸标注样式
2. 创建新的尺寸样式
（7） “公差”选项卡
2.8.4 编辑标注命令
1. DIMEDIT命令
① 下拉菜单：标注→倾斜
③ 命 令 行：DIMEDIT
命令选项说明：
（1）默认（H）
（2）新建（N）
（3）旋转（R）
（4）倾斜（O）
命令格式及操作如下：
② 图 标：“标注”工具栏
2.8.4 编辑标注命令
2. DIMTEDIT命令
① 下拉菜单：标注→对齐文字
③ 命 令 行：DIMTEDIT
命令选项说明：
（1）指定标注文字新位置
（2）左（L）
（3）右（R）
（4）中心（C）
命令格式及操作如下：
② 图 标：“标注”工具栏
（5）默认（H）
（6）角度（A）
2.8.4 编辑标注命令
3. 修改尺寸标注样式
命 令 行：DIMSTYLE
命令选项说明：
（1）保存（S）
（2）恢复（R）
（3）状态（ST）
（4）变量（V）
命令格式及操作如下：
（5）应用（A）
（6）？
4. 更新尺寸标注
命令格式及操作如下：
命 令 行：DIM和UPDATE
2.8.4 编辑标注命令
5. 使用对象特性管理器编辑尺寸标注
命令格式及操作如下：
命 令 行：DDEDIT
6. 尺寸标注中字体与符号的修改

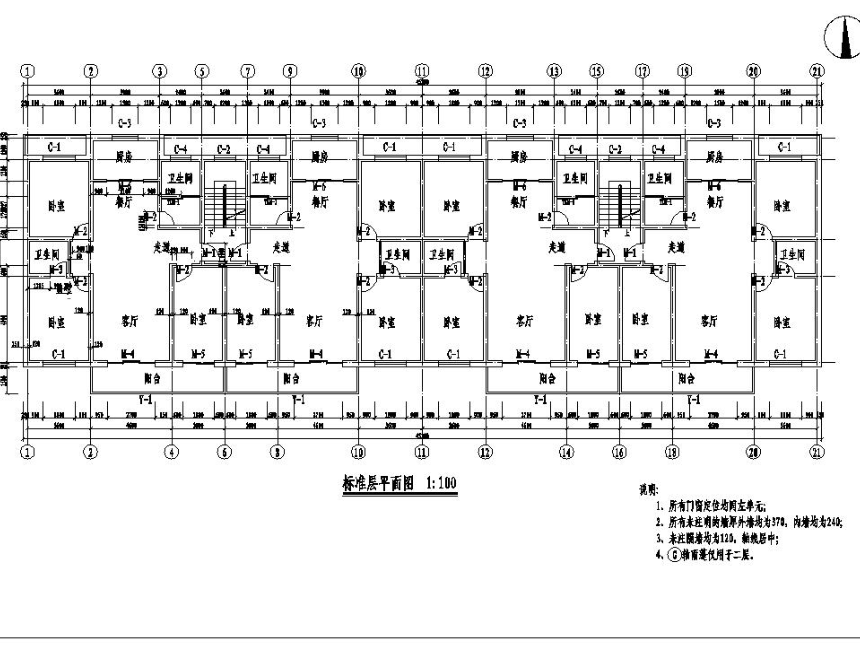

2.8.5 标注平面图
1. 设置标注样式
（1）创建新标注样式
（2）设置标注样式各种参数
2.8.5 标注平面图
1. 设置标注样式
（2）设置标注样式各种参数
2.8.5 标注平面图
2. 标注平面图尺寸
（1）偏移轴线，定出三道尺寸线的位置。
2.8.5 标注平面图
2. 标注平面图尺寸
（2）设置图层到尺寸层，按照定出的位置用线性标注和连续标注标注出三道尺寸线
2.8.5 标注平面图
3. 标注每条轴线的轴号。
（1）延长每条轴线到合适位置
2.8.5 标注平面图
3. 标注每条轴线的轴号。
（2）绘制第一个轴号。
2.8.5 标注平面图
（3）将第一个轴号移动到合适位置，然后进行复制
2.8.5 标注平面图
（4）修改轴号数字
2.8.5 标注平面图
（4）完成其他轴线标注，然后标注每种户型中具体尺寸，同时删除多余的辅助线，完成整个尺寸的标注
