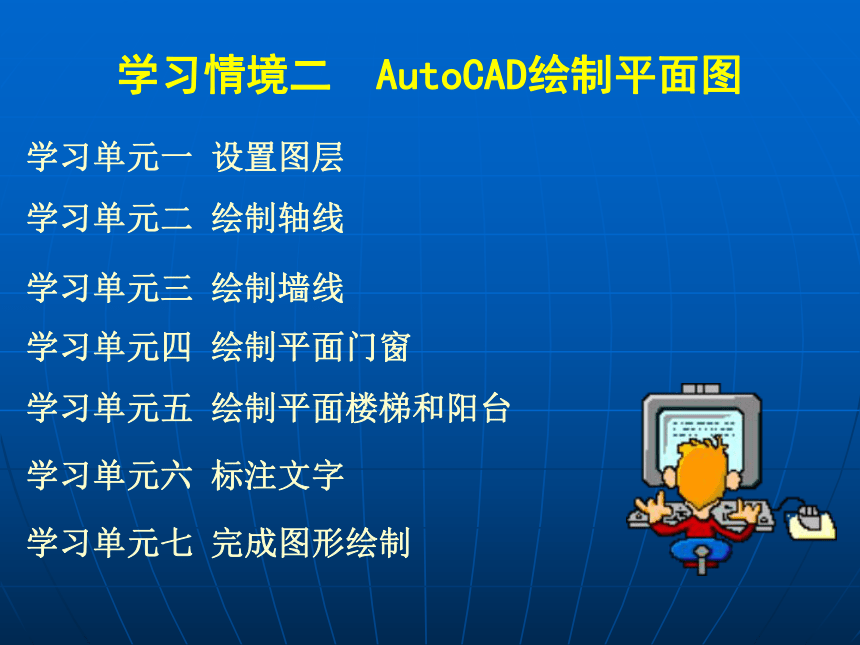

学习情境二 AutoCAD绘制平面图
学习单元一 设置图层
学习单元二 绘制轴线
学习单元三 绘制墙线
学习单元四 绘制平面门窗
学习单元五 绘制平面楼梯和阳台
学习单元六 标注文字
学习单元七 完成图形绘制

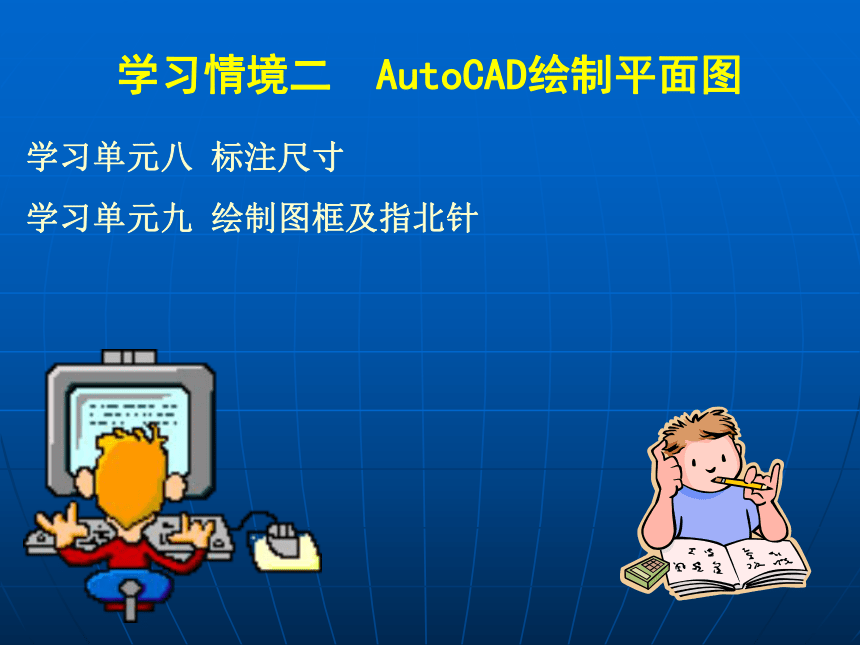

学习情境二 AutoCAD绘制平面图
学习单元八 标注尺寸
学习单元九 绘制图框及指北针

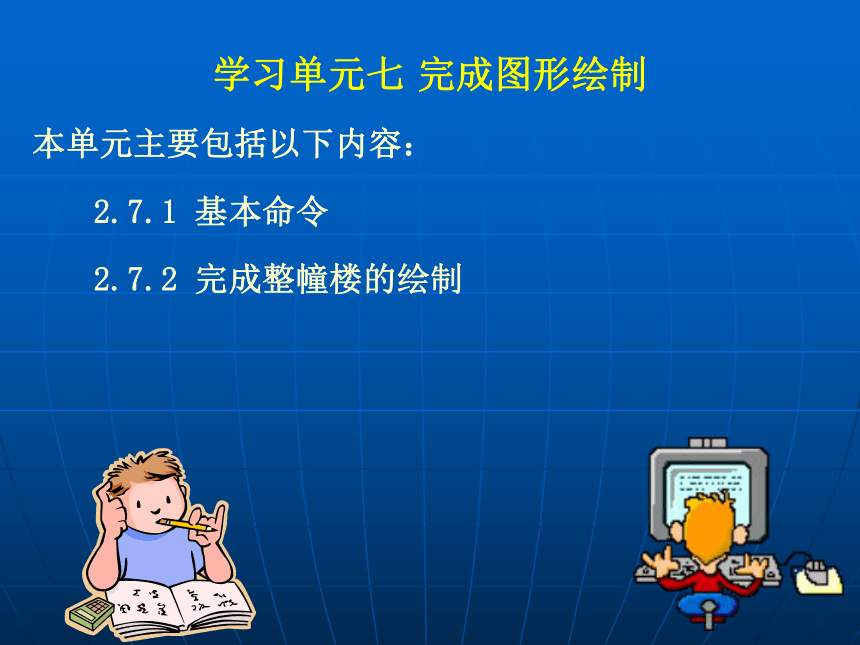

学习单元七 完成图形绘制
2.7.1 基本命令
2.7.2 完成整幢楼的绘制
本单元主要包括以下内容：

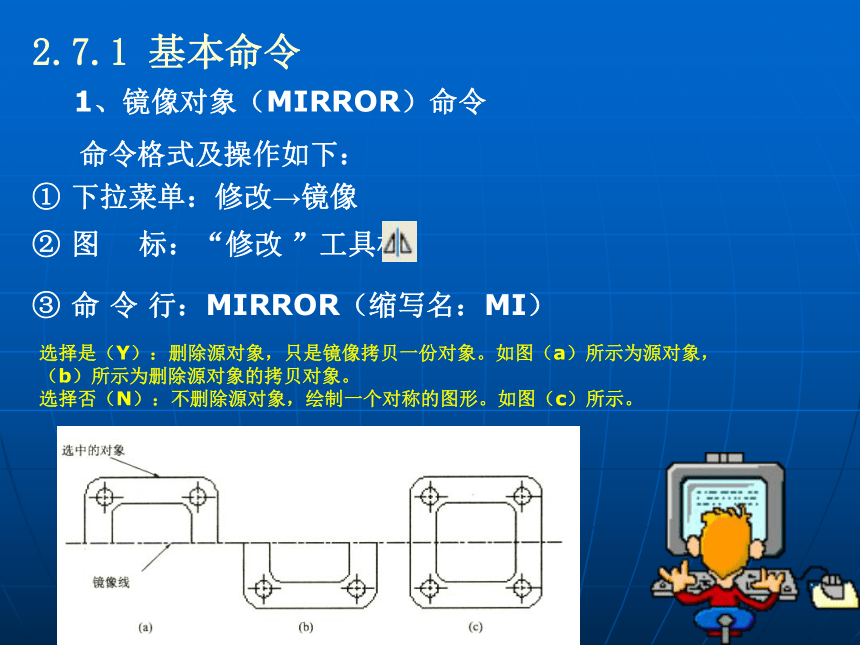

2.7.1 基本命令
1、镜像对象（MIRROR）命令
命令格式及操作如下：
① 下拉菜单：修改→镜像
③ 命 令 行：MIRROR（缩写名：MI）
选择是（Y）：删除源对象，只是镜像拷贝一份对象。如图（a）所示为源对象，（b）所示为删除源对象的拷贝对象。
选择否（N）：不删除源对象，绘制一个对称的图形。如图（c）所示。
② 图 标：“修改 ”工具栏

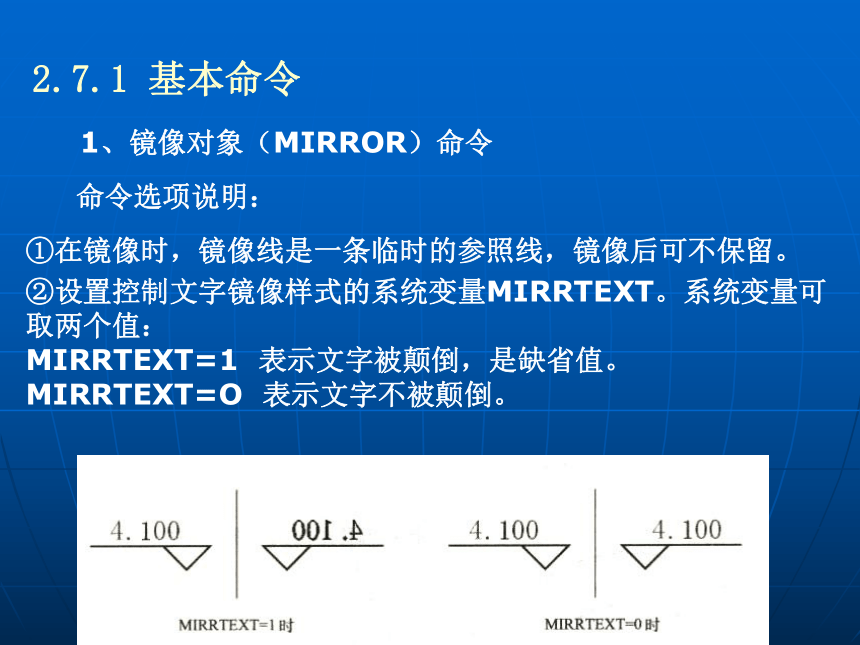

2.7.1 基本命令
1、镜像对象（MIRROR）命令
命令选项说明：
①在镜像时，镜像线是一条临时的参照线，镜像后可不保留。
②设置控制文字镜像样式的系统变量MIRRTEXT。系统变量可取两个值：
MIRRTEXT=1 表示文字被颠倒，是缺省值。
MIRRTEXT=O 表示文字不被颠倒。

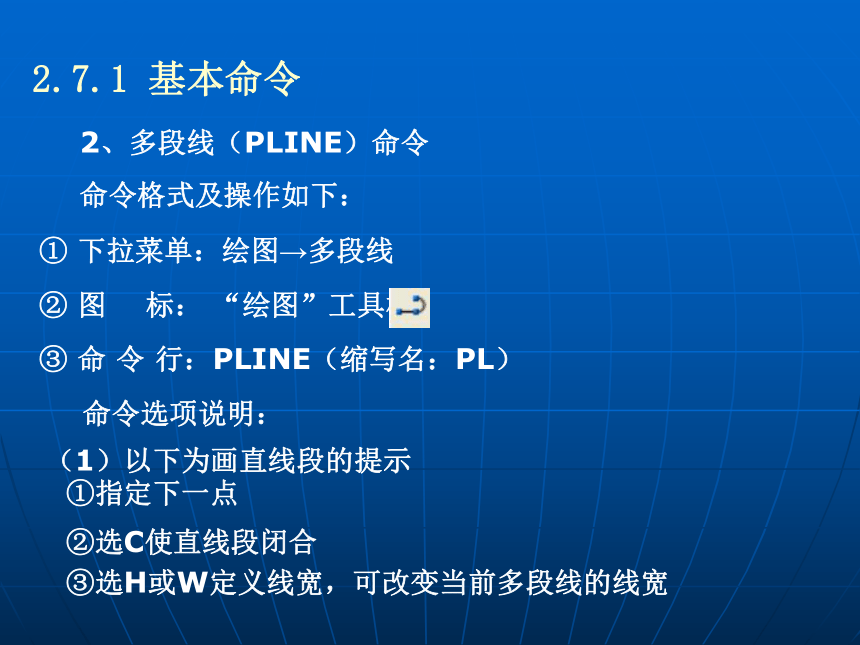

2.7.1 基本命令
2、多段线（PLINE）命令
命令格式及操作如下：
① 下拉菜单：绘图→多段线
③ 命 令 行：PLINE（缩写名：PL）
命令选项说明：
（1）以下为画直线段的提示
①指定下一点
②选C使直线段闭合
③选H或W定义线宽，可改变当前多段线的线宽
② 图 标： “绘图”工具栏

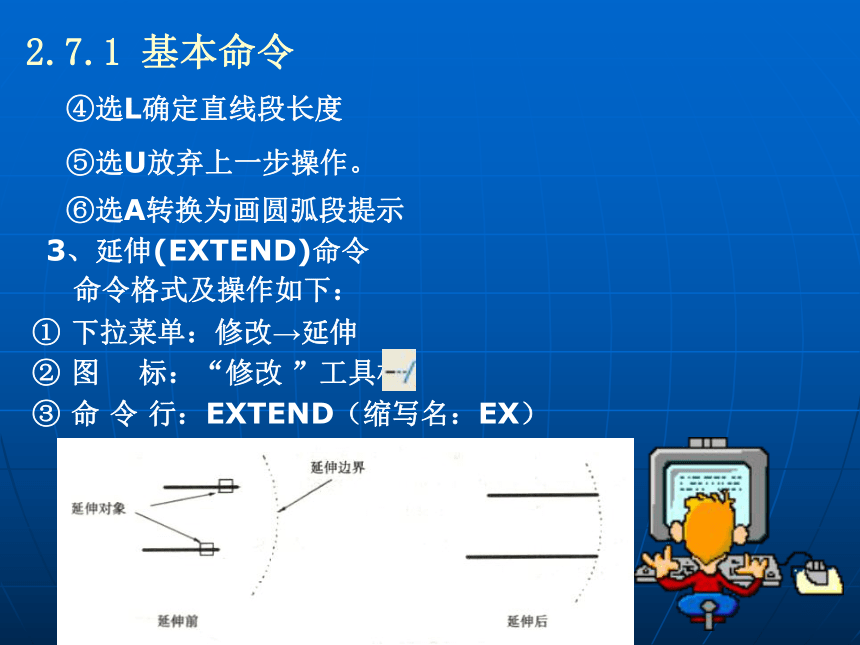

2.7.1 基本命令
④选L确定直线段长度
⑤选U放弃上一步操作。
⑥选A转换为画圆弧段提示
3、延伸(EXTEND)命令
命令格式及操作如下：
① 下拉菜单：修改→延伸
③ 命 令 行：EXTEND（缩写名：EX）
② 图 标：“修改 ”工具栏

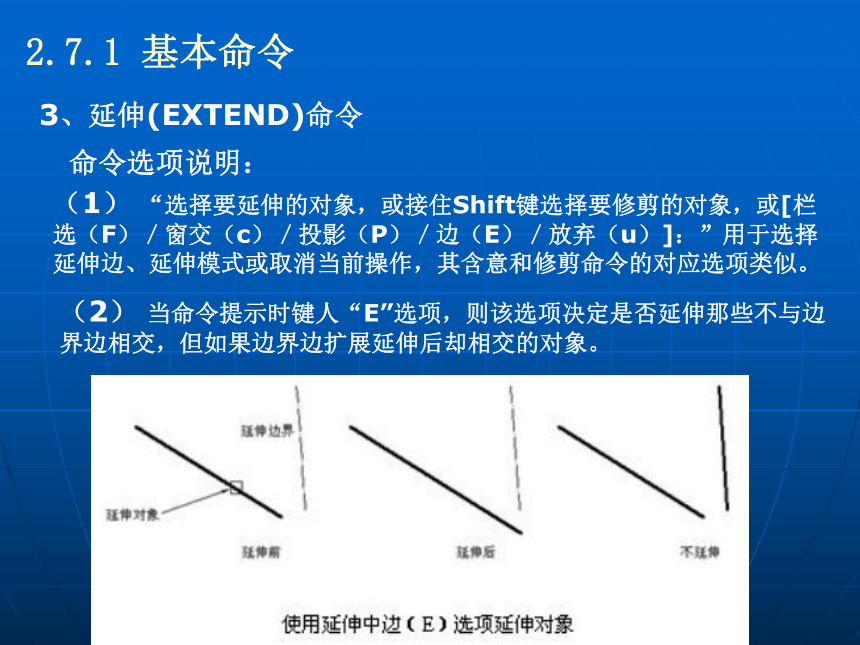

2.7.1 基本命令
3、延伸(EXTEND)命令
命令选项说明：
（1） “选择要延伸的对象，或接住Shift键选择要修剪的对象，或[栏选（F）／窗交（c）／投影（P）／边（E）／放弃（u）]：”用于选择延伸边、延伸模式或取消当前操作，其含意和修剪命令的对应选项类似。
（2） 当命令提示时键人“E”选项，则该选项决定是否延伸那些不与边界边相交，但如果边界边扩展延伸后却相交的对象。
2.7.1 基本命令
4、缩放对象(SCALE)命令
命令格式及操作如下：
① 下拉菜单：修改→缩放
③ 命 令 行：SCALE（缩写名：SC）
② 图 标：“修改 ”工具栏
命令选项说明：
（1）指定比例因子
（2）参照（R）
2.7.2 完成整幢楼的绘制
(1) 将绘制好的户型进行镜像复制，得到一个单元的平面图。
2.7.2 完成整幢楼的绘制
(1) 将绘制好的户型进行镜像复制，得到一个单元的平面图。
2.7.2 完成整幢楼的绘制
(2) 对楼梯进行处理，完成一个单元的绘制。
1）完成楼梯线的处理
2.7.2 完成整幢楼的绘制
2) 用偏移、延伸和剪切命令完成楼梯扶手的绘制。
2.7.2 完成整幢楼的绘制
3) 完成楼梯折断线的绘制
2.7.2 完成整幢楼的绘制
4) 用多段线完成箭头的绘制
2.7.2 完成整幢楼的绘制
5) 用单行文字命令进行文字标注
2.7.2 完成整幢楼的绘制

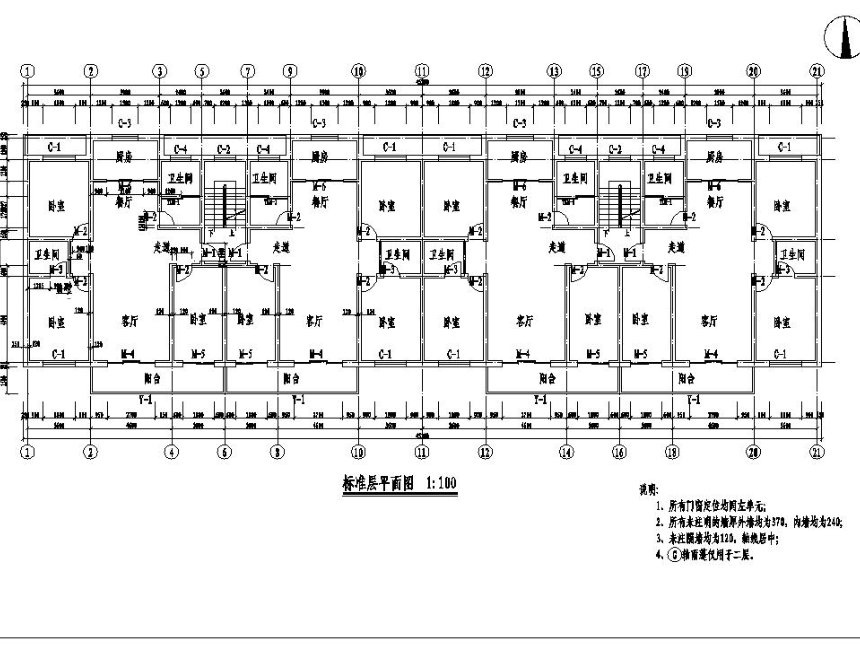

（3) 完成整幢楼平面图的绘制
1）用删除和剪切命令清除进行镜像复制时多余的线条
2.7.2 完成整幢楼的绘制
2）锁定楼梯图层，将整个单元进行镜像复制
2.7.2 完成整幢楼的绘制
3）锁定轴线层，解锁楼梯图层，将整个楼梯进行复制完成整幢楼平面图的绘制。
2.7.2 完成整幢楼的绘制
4）对图形进行缩放（scale）
2.7.2 完成整幢楼的绘制
4）对图形进行缩放（scale）
