(共17张PPT)

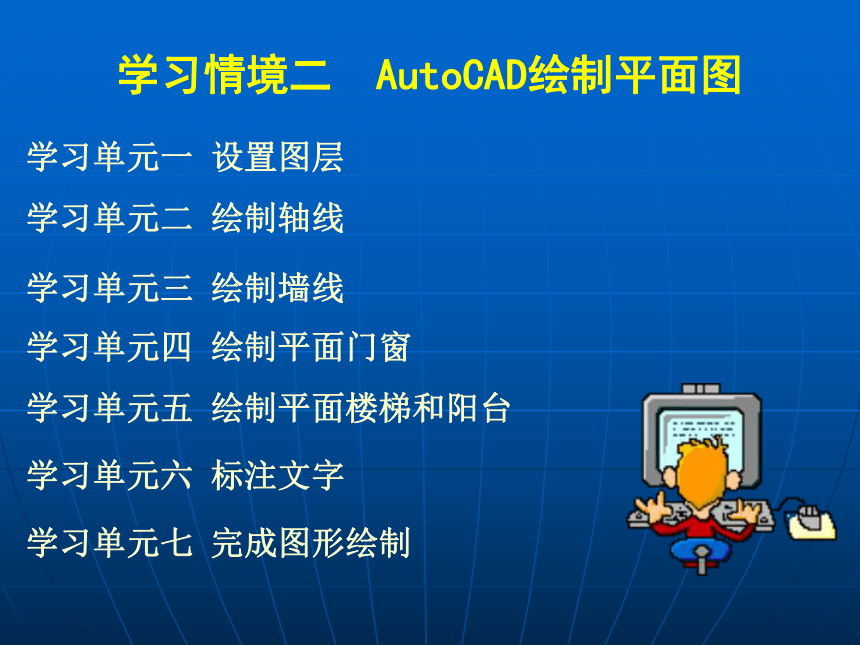

学习情境二 AutoCAD绘制平面图
学习单元一 设置图层
学习单元二 绘制轴线
学习单元三 绘制墙线
学习单元四 绘制平面门窗
学习单元五 绘制平面楼梯和阳台
学习单元六 标注文字
学习单元七 完成图形绘制
学习情境二 AutoCAD绘制平面图
学习单元八 标注尺寸
学习单元九 绘制图框及指北针
学习单元六 标注文字
2.6.1 定义文字样式
2.6.2 动态标注文字
本单元主要包括以下内容：
2.6.3 标注多行文字
2.6.4 平面文字标注
2.6.1 定义文字样式
命令格式及操作如下：
① 下拉菜单：格式→文字样式
② 命 令 行：STYLE或DDSTYLE

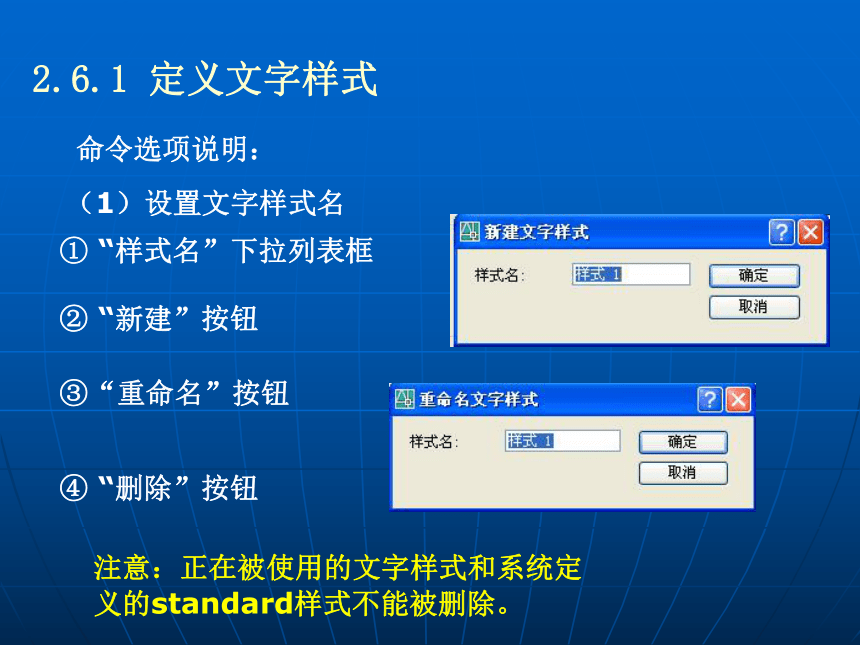

2.6.1 定义文字样式
命令选项说明：
（1）设置文字样式名
① “样式名”下拉列表框
② “新建”按钮
③“重命名”按钮
④ “删除”按钮
注意：正在被使用的文字样式和系统定义的standard样式不能被删除。
2.6.1 定义文字样式
命令选项说明：
（2）为选定的文字样式设置字体
设置文字样式时，如果将文字的高度设置为0，则在使用“单行文字”命令标注文本时，命令行将会显示“指定高度”提示，要求指定文字的高度；如果在“高度”文本框中输入了文字高度，AutoCAD则按此高度标注文字，命令行不再提示“指定高度”。
注意：AutoCAD 2006支持的字体有两种类型：一种是扩展名为“．shx”的字体，该字体是利用形技术创建的，由AutoCAD系统提供；另一种是扩展名为“．ttf”，的字体，该字体为TrueType字体，通常由Windows系统提供。用户只有选择了“．shx”的字体，“使用大字体”复选框才会被激活。
2.6.1 定义文字样式
命令选项说明：
（3）字体效果设置
① “颠倒”复选框
② “反向”复选框
③ “垂直”复选框
④ “宽度比例”文本框
⑤“倾斜角度”文本框
2.6.2 动态标注文字
命令格式及操作如下：
① 下拉菜单：绘图→文字→单行文字
③ 命 令 行：TEXT或DTEXT
命令选项说明：
（1）指定文字的起点
② 图 标：“绘图”工具栏
注意：如果选择的文字样式中定义了文字的高度，则AutoCAD不再提示定义高度
（2）对正（J）
2.6.1 定义文字样式
AutoCAD共提供了14种对正方式
1）对齐（A）
2）调整（F）
3）中心（C）
4）中间（M）
5）右（R）
2.6.2 动态标注文字
（3）样式（S）
(4)特殊字符的标注
序号 控 制 符 意 义 输入实例
A %%o 打开或关闭上划线 AutoCAD2006%%o中文版%%o
B %%u 打开或关闭下划线 AutoCAD2006%%u中文版%%u
C %%d 标注度符号（°） Temperature is 30%%d
D %%p 标注正负符号（±） 45%%p0.5
E %%c 标号直径符号（Φ） %%c60
F %%% 绘制一个% 100%%%
2.6.2 动态标注文字
(4)特殊字符的标注
请注意：
1）％％u文字下划线开／关总是成对出现，第一次出现时表示下划线开始，第二次出现时表示下划线结束；％％o也如此。
2）在输入这些字符时，相应控制码输入完成后AutoCAD就立刻在文字输入处显示出该特殊字符。
3）“％”字符的控制字符为％％％，但AutoCAD 2006会将已输人并显示的“％”字符也作为控制字符中的一部分，所以如果用户在标注的单独字符“％”后有控制代码，则应注意控制字符的输人顺序，应先输人“％”字符后的特殊字符控制字符，再将光标回退后输人“％”的控制字符。
4）一般工程图样中使用的字体样式为仿宋体样式，在该样式下，％％c控制字符不起作用，即标注完毕后不能显示“Φ”。此时，％％c控制字符的字体应采用“ISOCP”、“SOLIDEDGE ISO”等其他字体。
2.6.3 标注多行文字
命令格式及操作如下：
① 下拉菜单：绘图→文字→多行文字
③ 命 令 行：MTEXT
命令选项说明：
（1）指定对角点
② 图 标：“绘图”工具栏
（2）高度（H）
（3）对正（J）
（4）行距（L）
（5）旋转（R）
（6）样式（S）
（7）宽度（W）
2.6.4平面图文字标注
（1）设置文字样式。
2.6.4平面图文字标注
（2）输入文字。
2.6.4平面图文字标注
（3）复制输入的文字到相应房间，然后双击需要修改的文字，修改相应文字内容 。
2.6.4平面图文字标注
（4）输入其他文字，完成文字标注 。
