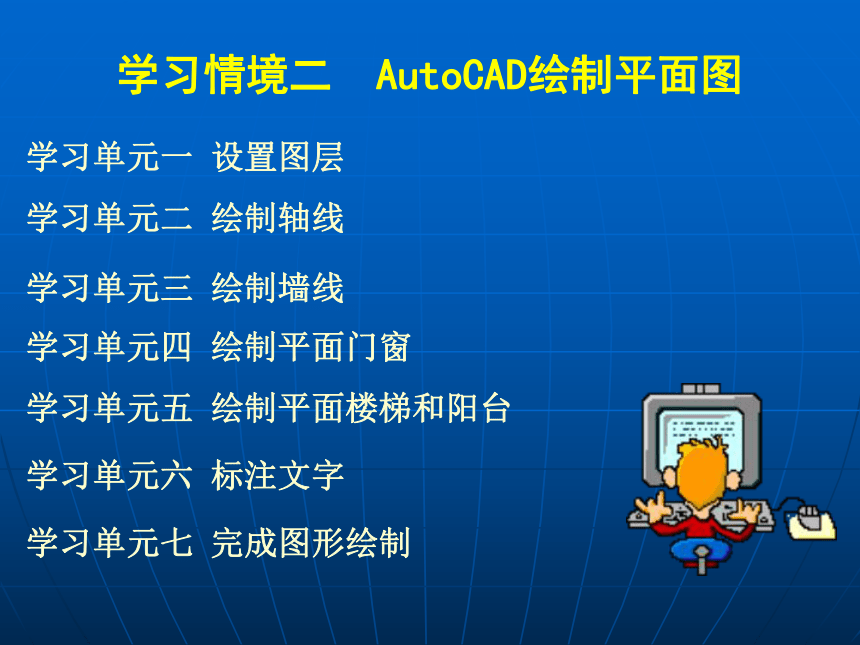

学习情境二 AutoCAD绘制平面图
学习单元一 设置图层
学习单元二 绘制轴线
学习单元三 绘制墙线
学习单元四 绘制平面门窗
学习单元五 绘制平面楼梯和阳台
学习单元六 标注文字
学习单元七 完成图形绘制

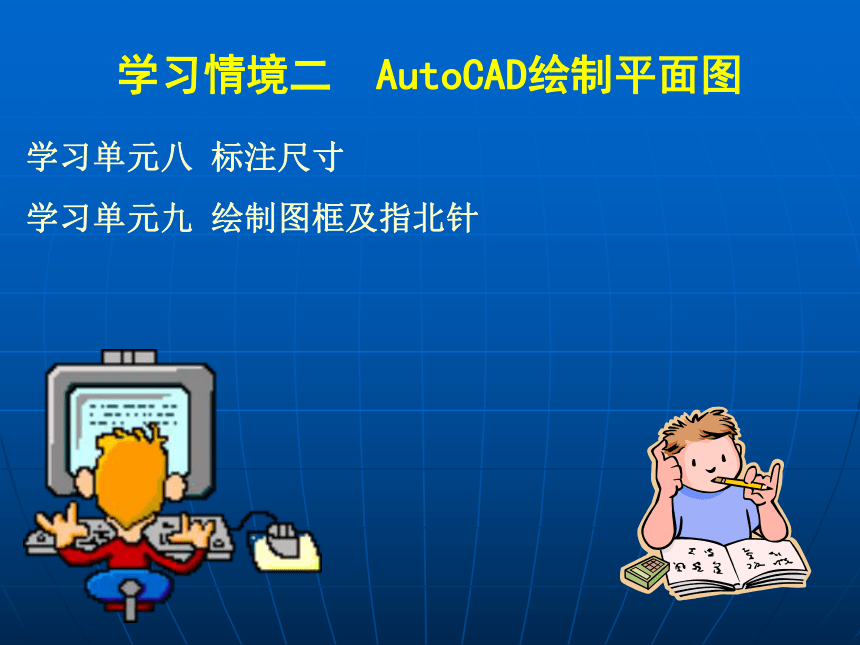

学习情境二 AutoCAD绘制平面图
学习单元八 标注尺寸
学习单元九 绘制图框及指北针
学习单元五 绘制平面楼梯和阳台
2.5.1 基本命令
2.5.2 绘制楼梯

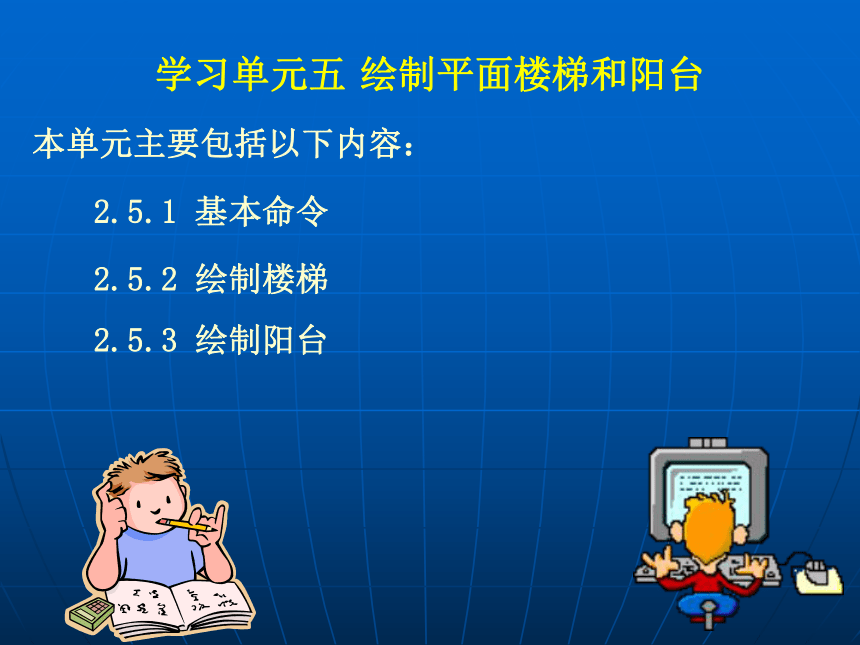

本单元主要包括以下内容：
2.5.3 绘制阳台
2.5.1 基本命令

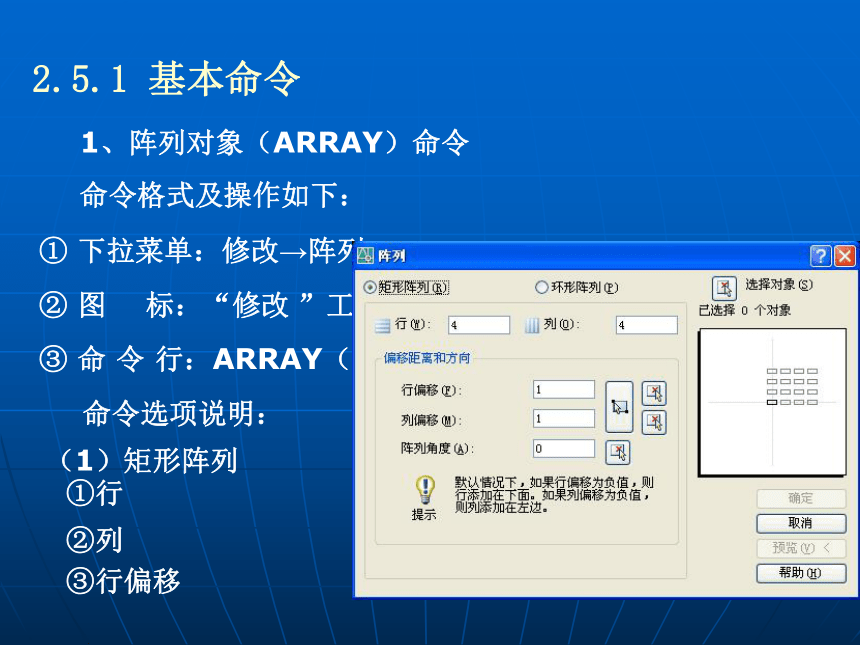

1、阵列对象（ARRAY）命令
命令格式及操作如下：
① 下拉菜单：修改→阵列
③ 命 令 行：ARRAY（缩写名：AR）
命令选项说明：
（1）矩形阵列
② 图 标：“修改 ”工具栏
①行
②列
③行偏移
2.5.1 基本命令
④列偏移
⑤阵列角度
⑥选择对象
⑦预览

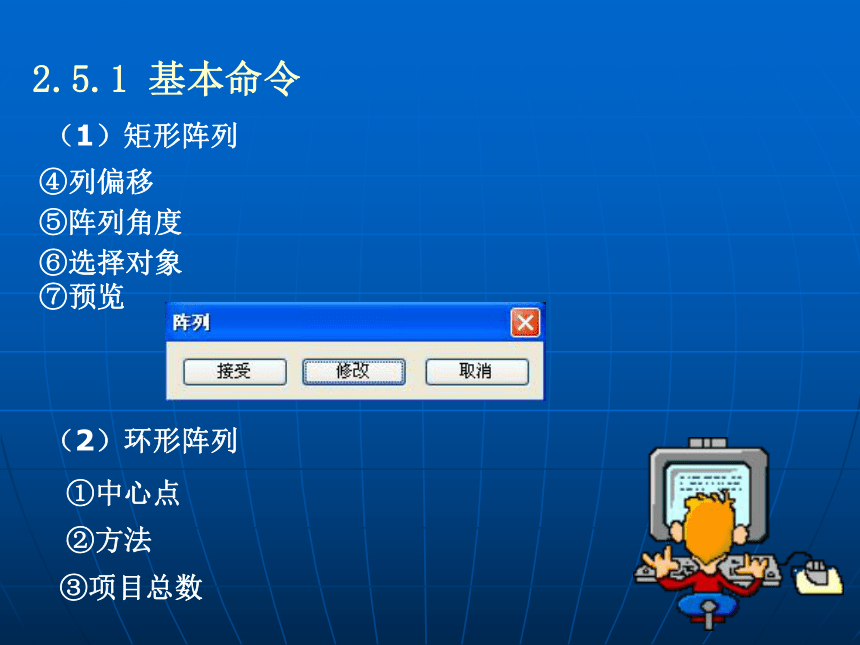

（2）环形阵列
①中心点
②方法
③项目总数
（1）矩形阵列
2.5.1 基本命令
④填充角度
⑤项目间角度
⑥复制时旋转项目
⑦基点

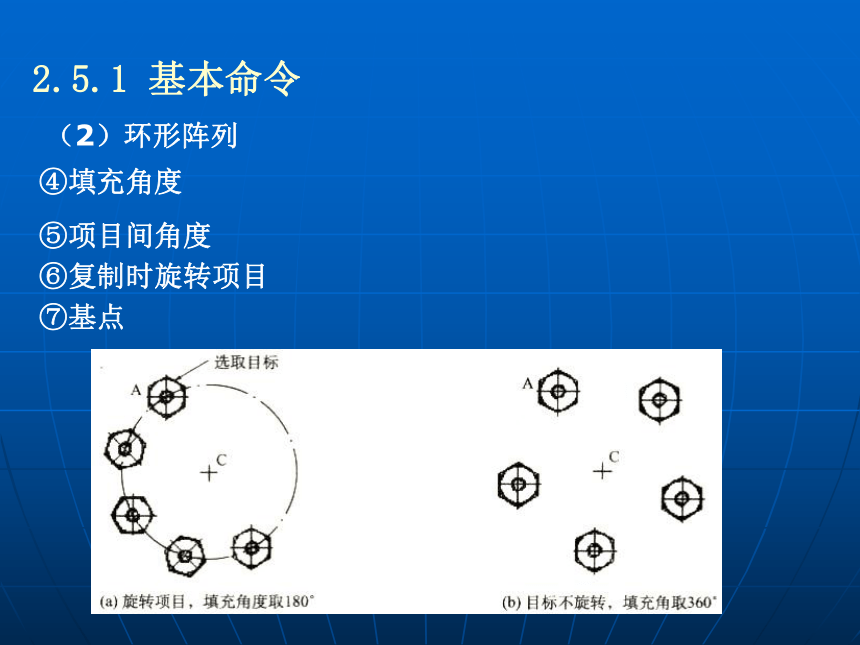

（2）环形阵列
2.5.1 基本命令
1、旋转对象（ROTATE）命令
命令格式及操作如下：
① 下拉菜单：修改→旋转
③ 命 令 行：ROTATE（缩写名：RO）
命令选项说明：
（1）复制
（2）参照
② 图 标：“修改 ”工具栏
2.5.2 绘制楼梯
1、绘制第一条楼梯线
2.5.2 绘制楼梯
2、用阵列命令绘制其他楼梯线
2.5.2 绘制楼梯
2、用阵列命令绘制其他楼梯线
2.5.2 绘制楼梯
2、用阵列命令绘制其他楼梯线
2.5.3 绘制阳台
1、绘制阳台第一条轮廓线
2.5.3 绘制阳台
1、绘制阳台第一条轮廓线
2.5.3 绘制阳台
2、用直线命令绘制阳台的另两条轮廓线
2.5.3 绘制阳台
3、偏移阳台轮廓线，完成阳台绘制
2.5.3 绘制阳台

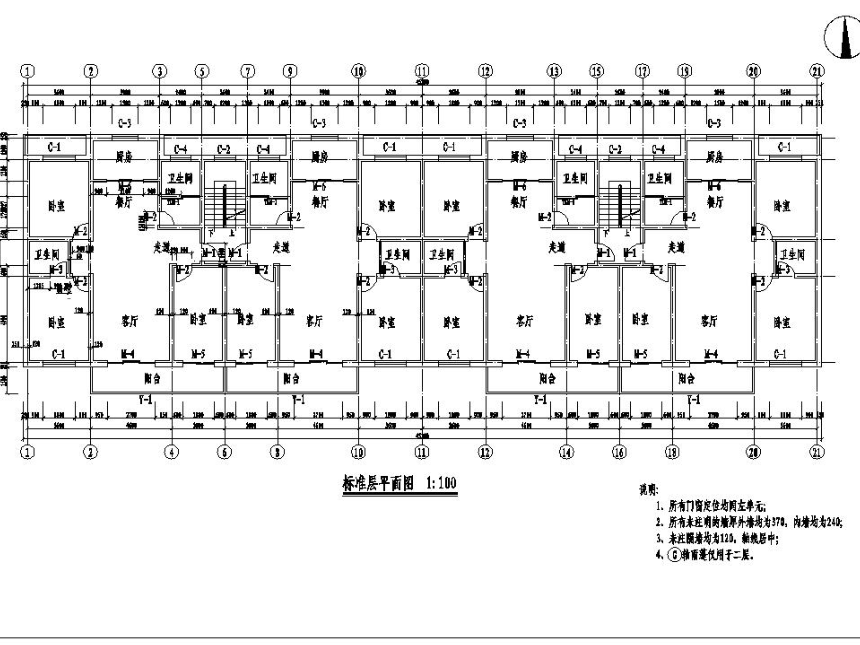

4、完成整个户型绘制
注：阳台也可以用多线命令来绘制，请思考该如何用多线命令来完成阳台的绘制。
