(共23张PPT)

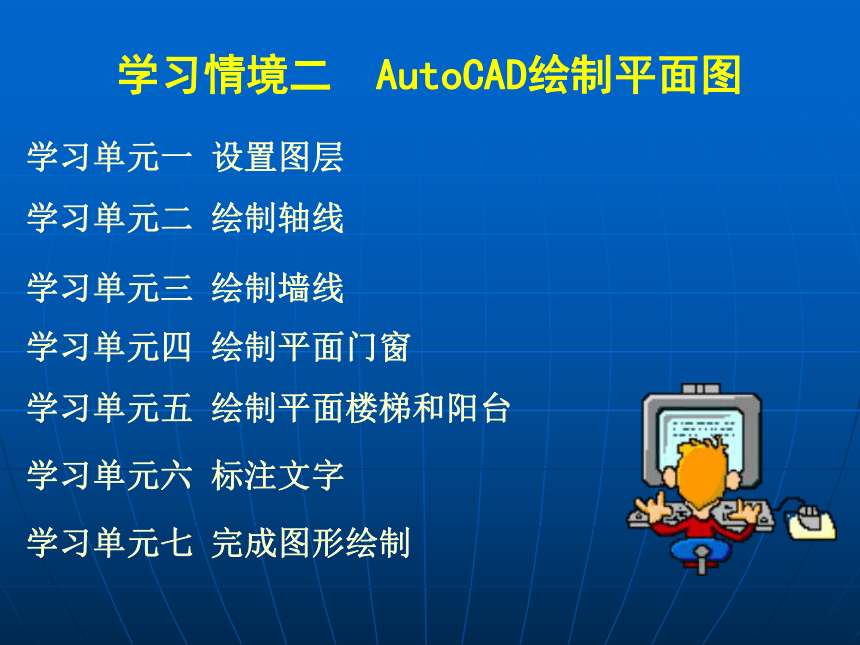

学习情境二 AutoCAD绘制平面图
学习单元一 设置图层
学习单元二 绘制轴线
学习单元三 绘制墙线
学习单元四 绘制平面门窗
学习单元五 绘制平面楼梯和阳台
学习单元六 标注文字
学习单元七 完成图形绘制

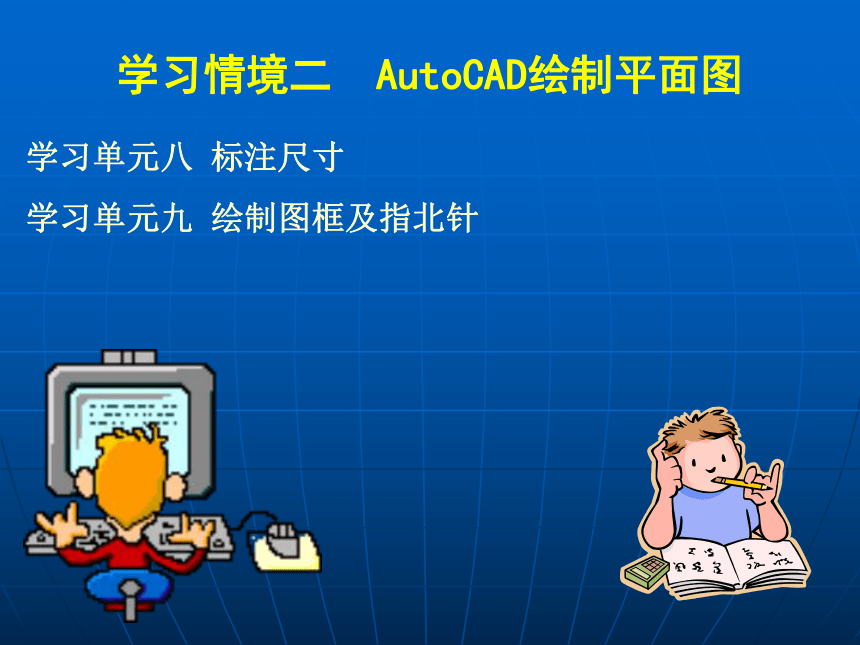

学习情境二 AutoCAD绘制平面图
学习单元八 标注尺寸
学习单元九 绘制图框及指北针

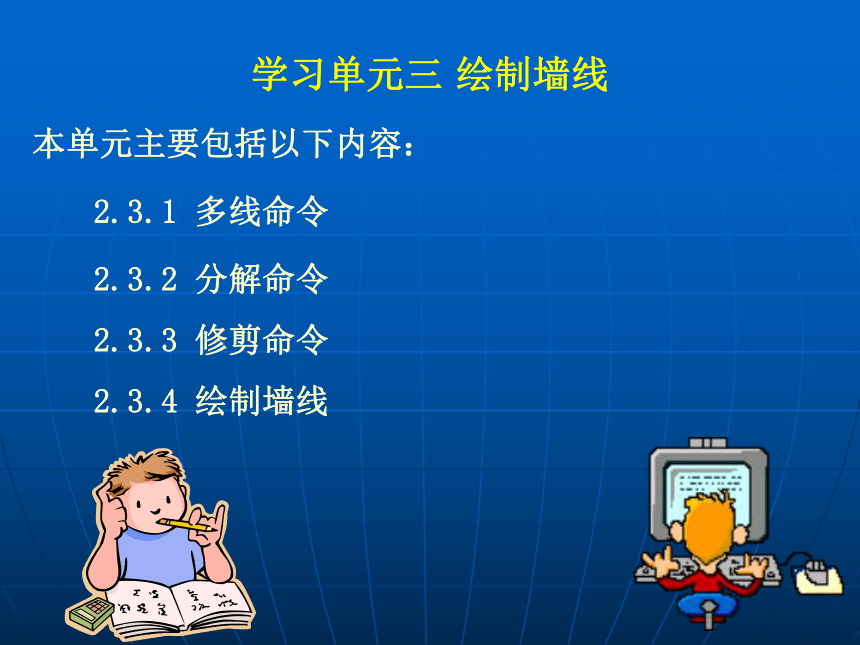

学习单元三 绘制墙线
2.3.1 多线命令
2.3.2 分解命令
本单元主要包括以下内容：
2.3.3 修剪命令
2.3.4 绘制墙线

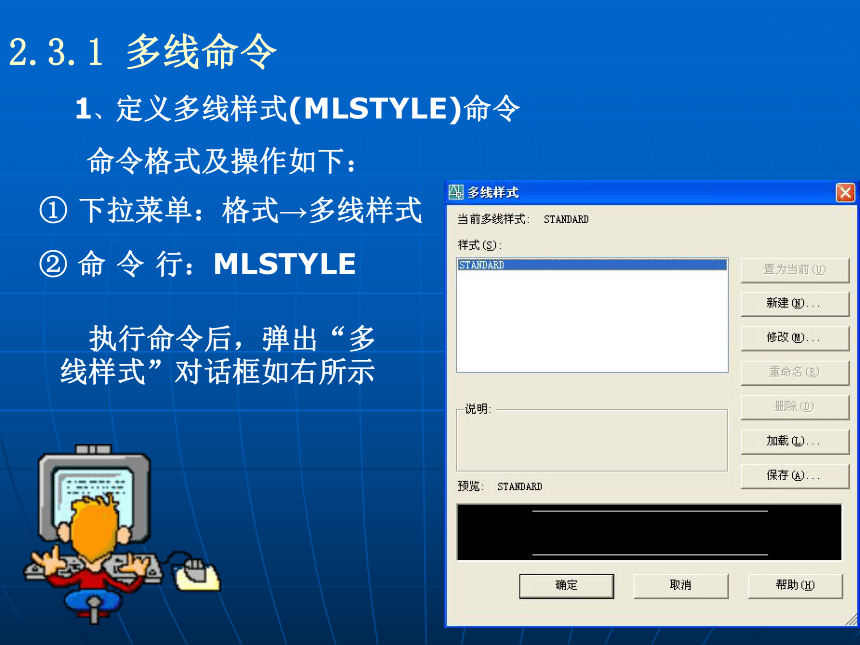

1、定义多线样式(MLSTYLE)命令
命令格式及操作如下：
① 下拉菜单：格式→多线样式
2.3.1 多线命令
② 命 令 行：MLSTYLE
执行命令后，弹出“多线样式”对话框如右所示

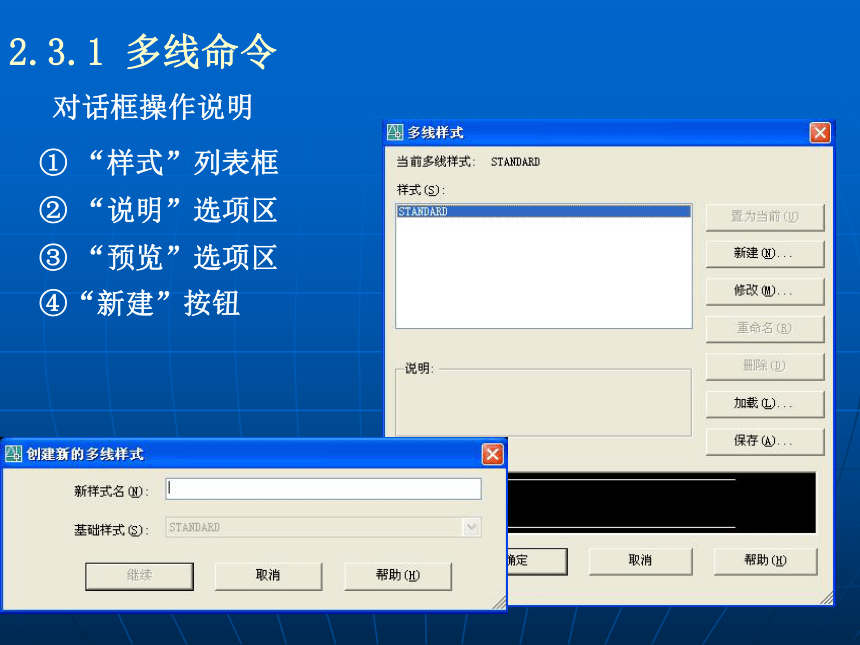

对话框操作说明
① “样式”列表框
2.3.1 多线命令
② “说明”选项区
③ “预览”选项区
④“新建”按钮

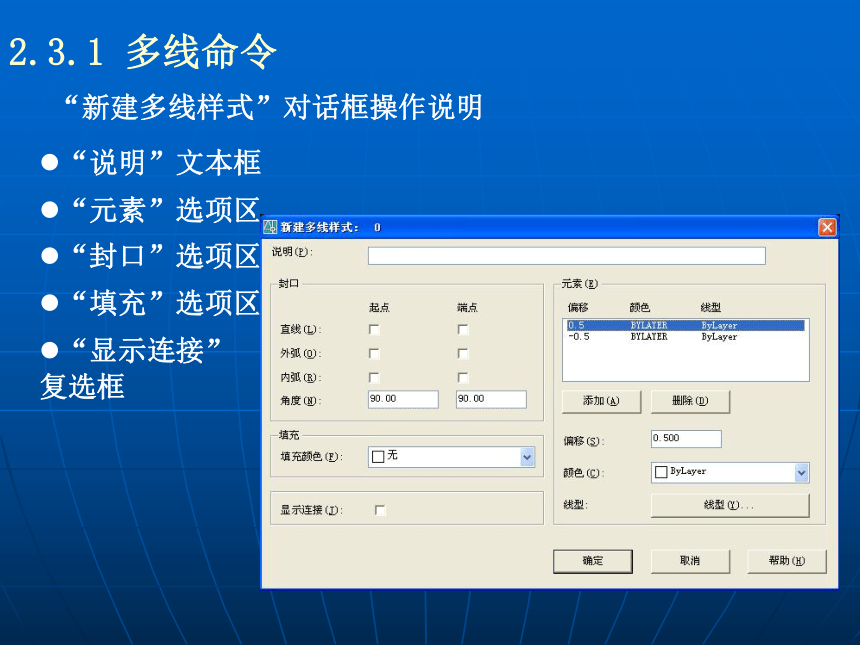

“新建多线样式”对话框操作说明
“说明”文本框
2.3.1 多线命令
“元素”选项区
“封口”选项区
“填充”选项区
“显示连接”复选框
对话框操作说明

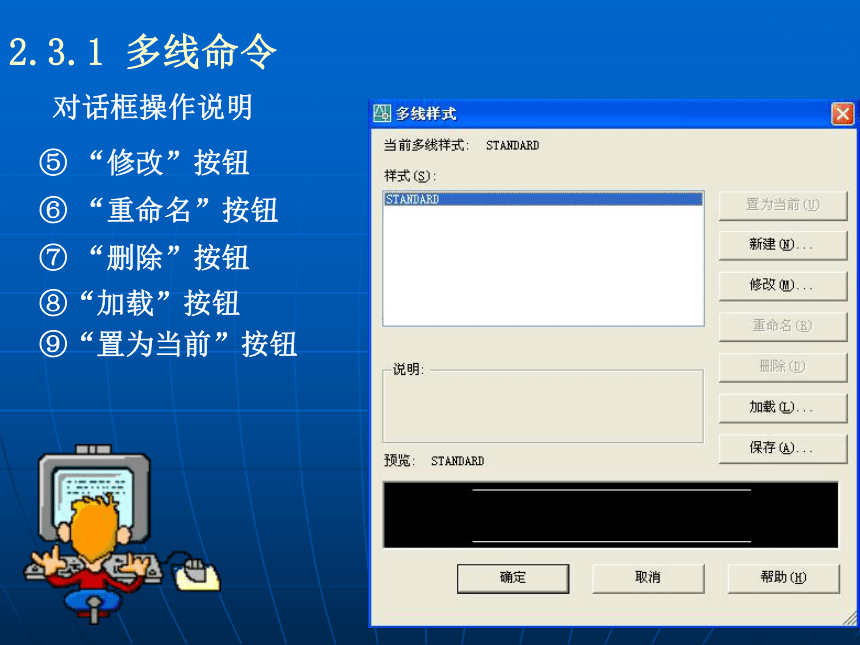

⑤ “修改”按钮
2.3.1 多线命令
⑥ “重命名”按钮
⑦ “删除”按钮
⑧“加载”按钮
⑨“置为当前”按钮

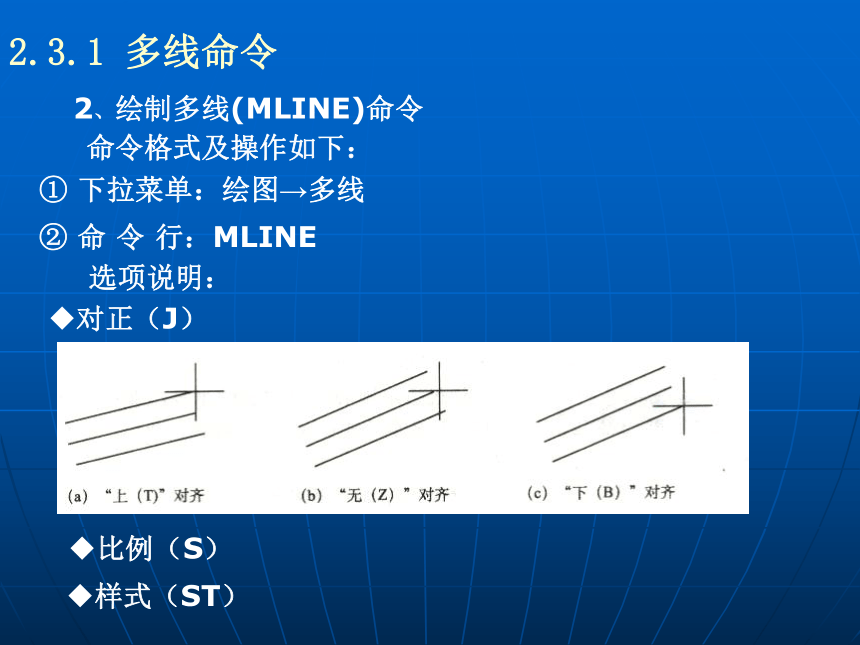

2、绘制多线(MLINE)命令
命令格式及操作如下：
① 下拉菜单：绘图→多线
2.3.1 多线命令
② 命 令 行：MLINE
选项说明：
对正（J）
比例（S）
样式（ST）
2.3.3 修剪命令
命令格式及操作如下：
① 下拉菜单：修改—修剪
③ 命 令 行：TRIM（缩写名：TR）
命令选项说明：
1）选择要修剪的对象
② 图 标： “修改”工具栏
2.3.3 修剪命令
命令选项说明：
2）按住shift键选择要延伸的对象
2.3.3 修剪命令
命令选项说明：
3）栏选（F）
2.3.3 修剪命令
命令选项说明：
4）窗交（C）
5）投影（P）
6）边（E）
7）删除（R）
2.3.4 绘制墙线
墙线的绘制方法通常有两种：一种是利用已绘制好的轴线进行偏移来绘制，另一种方法是利用多线命令来绘制墙线。这里只介绍利用多线命令绘制墙线的方法，利用偏移命令绘制墙线的方法请同学们自己思考。
2.3.4 绘制墙线
1. 设置墙线所使用的多线样式
外墙370墙体多线设置
2.3.4 绘制墙线
1. 设置墙线所使用的多线样式
内墙240墙体多线设置
2.3.4 绘制墙线
1. 设置墙线所使用的多线样式
隔墙120墙体多线设置
2.3.4 绘制墙线
2. 用设置好的多线绘制墙体
绘制外墙线
绘制内墙线
2.3.4 绘制墙线
2. 用设置好的多线绘制墙体
2.3.4 绘制墙线
3. 分解多线所绘制的墙体线
4. 修剪墙体线
2.3.4 绘制墙线
5. 绘制门窗洞口
（1）偏移轴线
2.3.4 绘制墙线
5. 绘制门窗洞口
（2）将偏移轴线的图层改为墙线层
2.3.4 绘制墙线
5. 绘制门窗洞口
（3）修剪偏移后的门窗洞口线条，此时关闭轴线图层
2.3.4 绘制墙线
5. 绘制门窗洞口
（4）打开轴线图层，墙线绘制完成
