(共27张PPT)

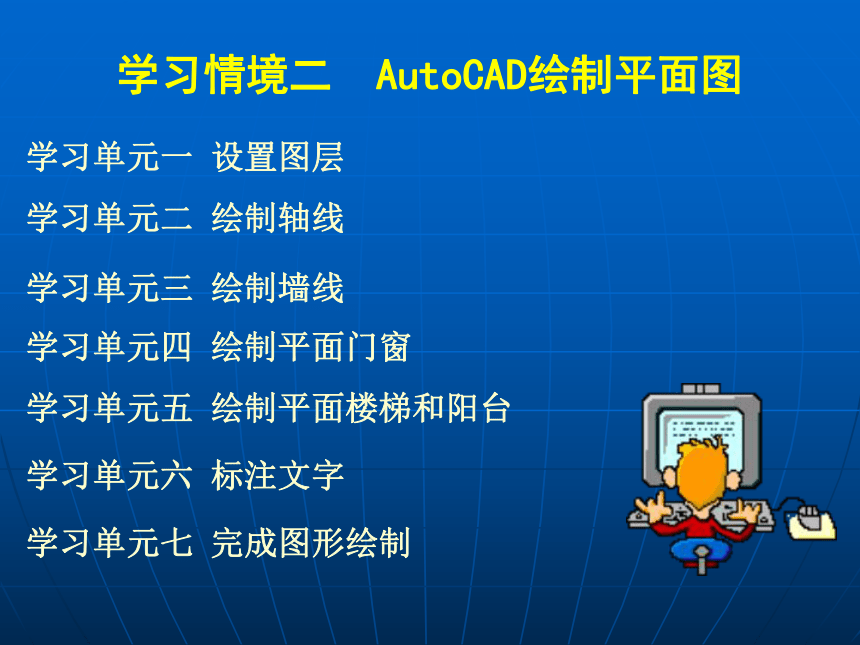

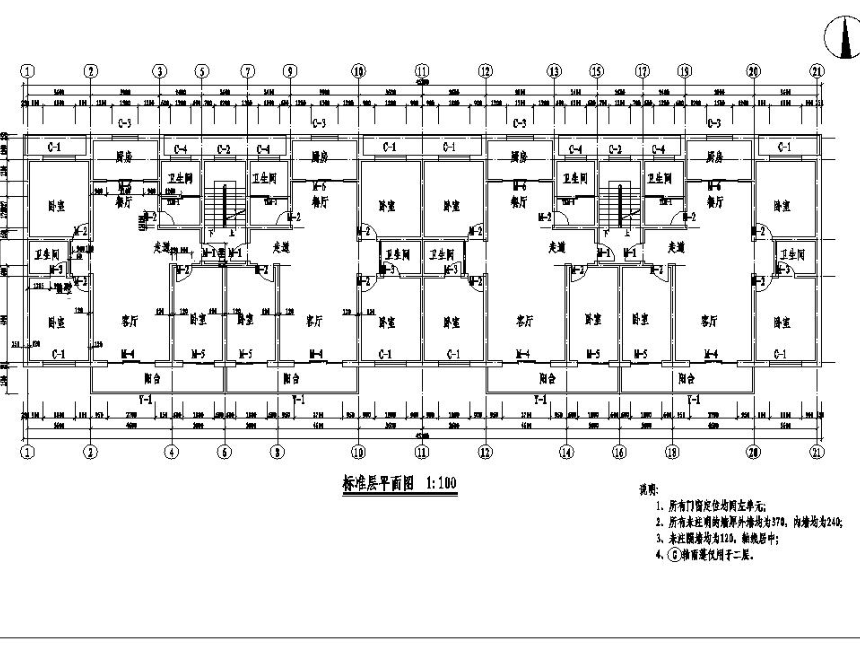

学习情境二 AutoCAD绘制平面图
学习单元一 设置图层
学习单元二 绘制轴线
学习单元三 绘制墙线
学习单元四 绘制平面门窗
学习单元五 绘制平面楼梯和阳台
学习单元六 标注文字
学习单元七 完成图形绘制

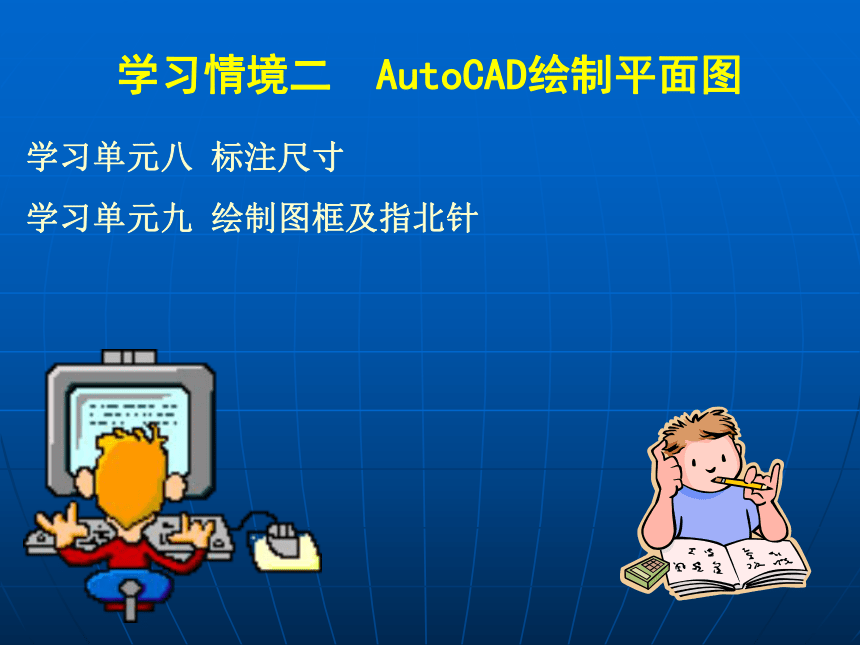

学习情境二 AutoCAD绘制平面图
学习单元八 标注尺寸
学习单元九 绘制图框及指北针

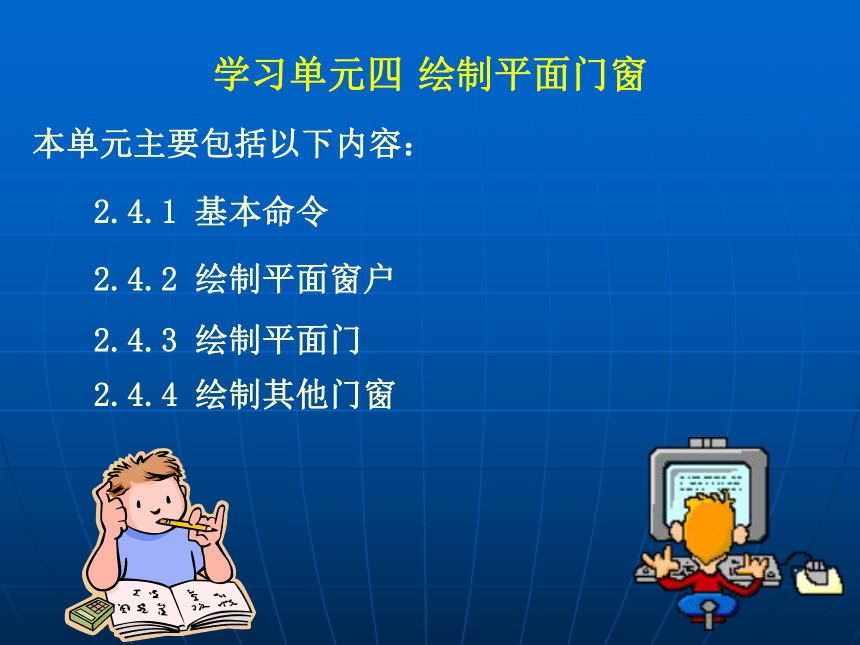

学习单元四 绘制平面门窗
2.4.1 基本命令
2.4.2 绘制平面窗户
本单元主要包括以下内容：
2.4.3 绘制平面门
2.4.4 绘制其他门窗
2.4.1 基本命令

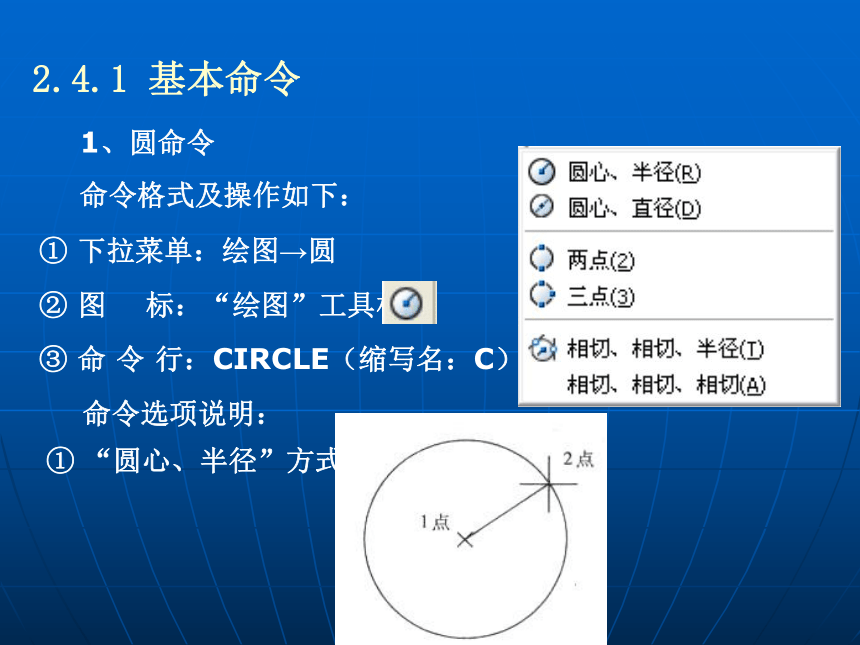

1、圆命令
命令格式及操作如下：
① 下拉菜单：绘图→圆
③ 命 令 行：CIRCLE（缩写名：C）
命令选项说明：
① “圆心、半径”方式
② 图 标：“绘图”工具栏
2.4.1 基本命令
1、圆命令
命令选项说明：

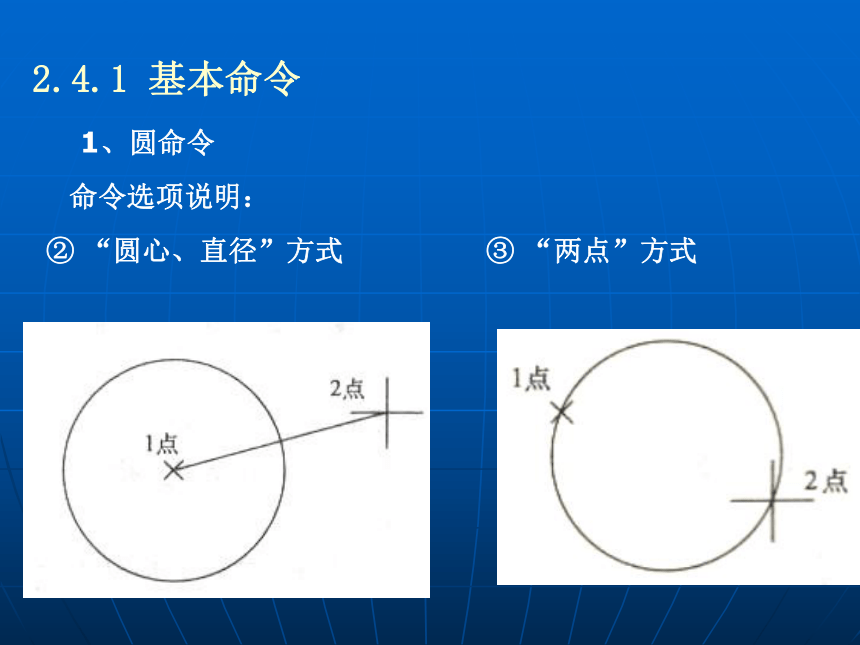

② “圆心、直径”方式
③ “两点”方式
2.4.1 基本命令
1、圆命令
命令选项说明：

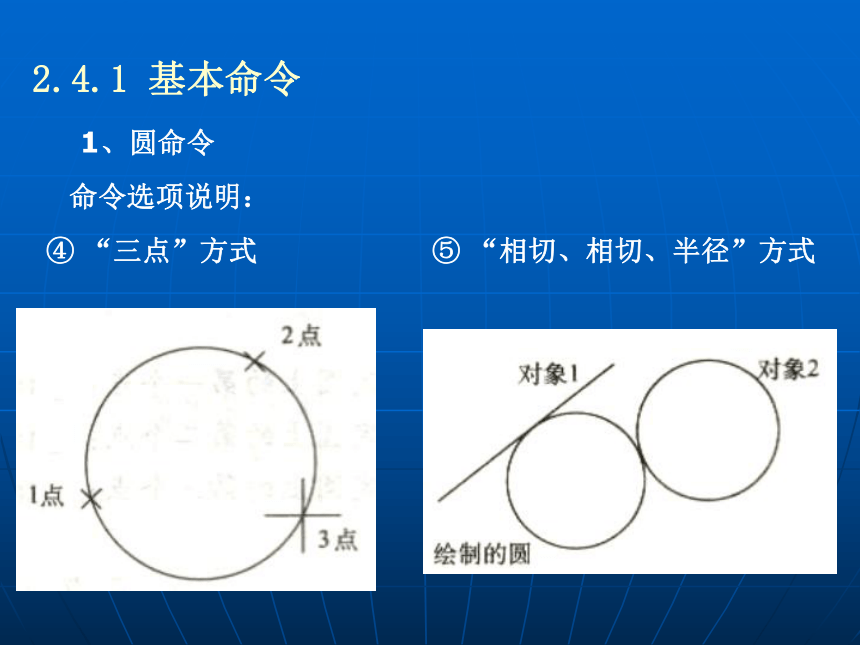

④ “三点”方式
⑤ “相切、相切、半径”方式
2.4.1 基本命令
1、圆命令
命令选项说明：

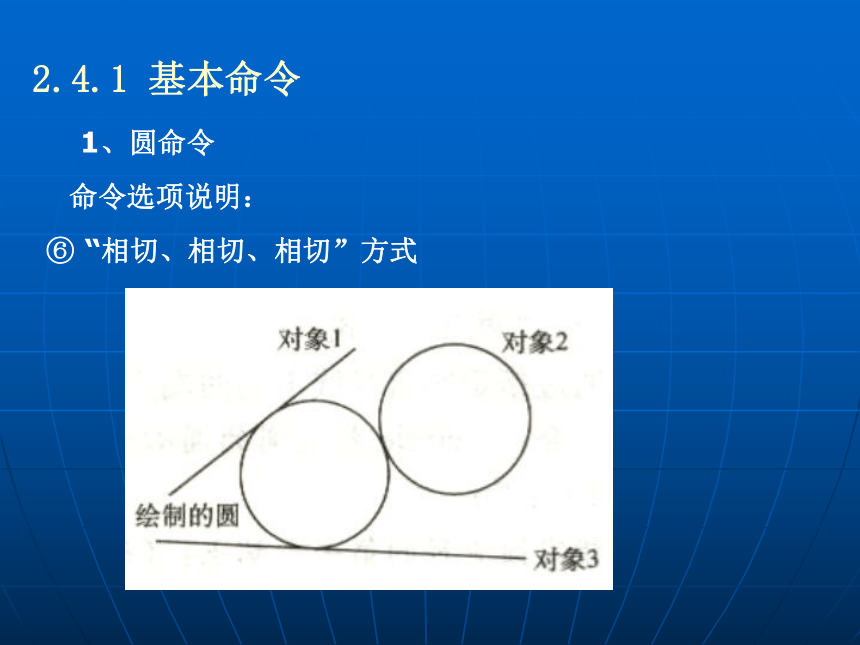

⑥ “相切、相切、相切”方式
2.4.1 基本命令

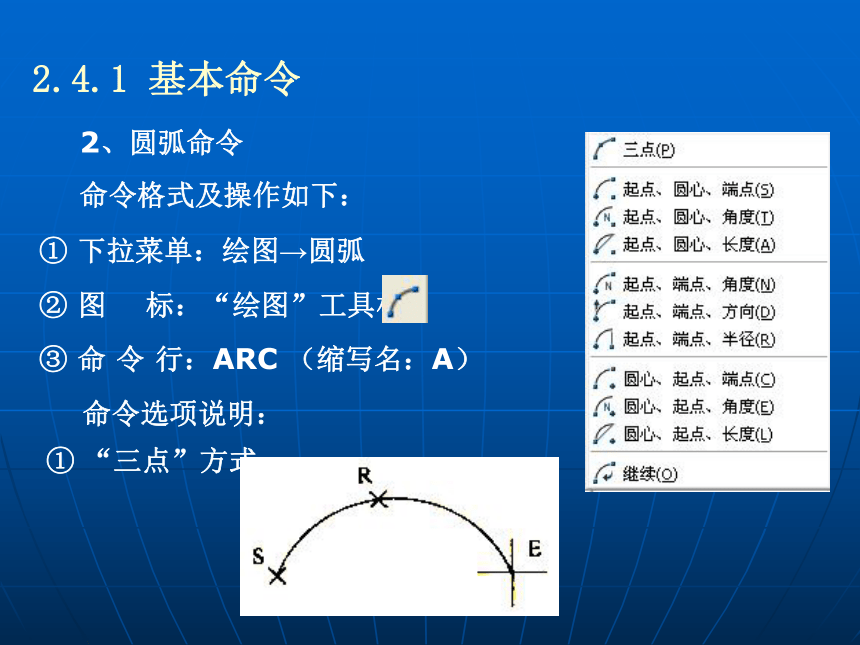

2、圆弧命令
命令格式及操作如下：
① 下拉菜单：绘图→圆弧
③ 命 令 行：ARC （缩写名：A）
命令选项说明：
① “三点”方式
② 图 标：“绘图”工具栏
2.4.1 基本命令
2、圆弧命令
命令选项说明：
② “起点、圆心、端点”方式
③ “起点、圆心、角度”方式
2.4.1 基本命令
2、圆弧命令
命令选项说明：
④ “起点、圆心、长度”方式
⑤ “起点、端点、角度”方式
2.4.1 基本命令
2、圆弧命令
命令选项说明：
⑥“起点、端点、方向”方式
⑦ “起点、端点、半径”方式
2.4.1 基本命令
2、圆弧命令
命令选项说明：
⑧ “圆心、起点、端点”方式
⑨“圆心、起点、角度”方式
2.4.1 基本命令
2、圆弧命令
命令选项说明：
⑩ “圆心、起点、长度”方式
（11）“继续”方式
2.4.1 基本命令
3、复制命令
命令格式及操作如下：
① 下拉菜单：修改→复制
③ 命 令 行：COPY（缩写名：CO）
② 图 标：“修改”工具栏
2.4.1 基本命令
4、块命令
（1）以对话框的形式创建块定义
① 下拉菜单：绘图→块→创建
③ 命 令 行：BLOCK或BMAKE
② 图 标：“绘图”工具栏
2.4.1 基本命令
4、块命令
（1）以对话框的形式创建块定义
块定义对话框选项说明
①名称：用于输入块的名称
2.4.1 基本命令
②基点：用于设置块的输入基点。
③对象：用于设置组成块的对象。
“保留”
“转换为块”
“删除”
④设置：用于设置块的单位以及比例等一些属性。
“块单位”
“说明”
“超链接”
⑤在块编辑器中打开
2.4.1 基本命令
4、块命令
（2）以命令行的形式创建块定义
（3）进行块定义的操作步骤
5、块的插入
（1）以对话框的形式创建块定义
① 下拉菜单：插人→块
③ 命 令 行：INSERT
② 图 标：“绘图”工具栏
块插入对话框选项说明
①名称
2.4.1 基本命令
②浏览
③插入点
④缩放比例
⑤旋转
⑥分解
（2）以命令行的形式插入块
（3）以拖放的方式插入图形
2.4.2 绘制平面窗户
1、用直线命令绘制平面窗户
2.4.2 绘制平面窗户
2、用多线命令绘制平面窗户
（1）设置窗户线的多线样式。
2.4.2 绘制平面窗户
（2）用多线绘制平面窗户 。
2.4.3 绘制平面门
1、直线门
2.4.3 绘制平面门
2．直线和弧线结合门
2.4.3 绘制平面门
2．直线和弧线结合门
2.4.4 绘制其他门窗
