(共14张PPT)
学习情境二 AutoCAD绘制平面图
学习单元一 设置图层
学习单元二 绘制轴线
学习单元三 绘制墙线
学习单元四 绘制平面门窗
学习单元五 绘制平面楼梯和阳台
学习单元六 标注文字
学习单元七 完成图形绘制

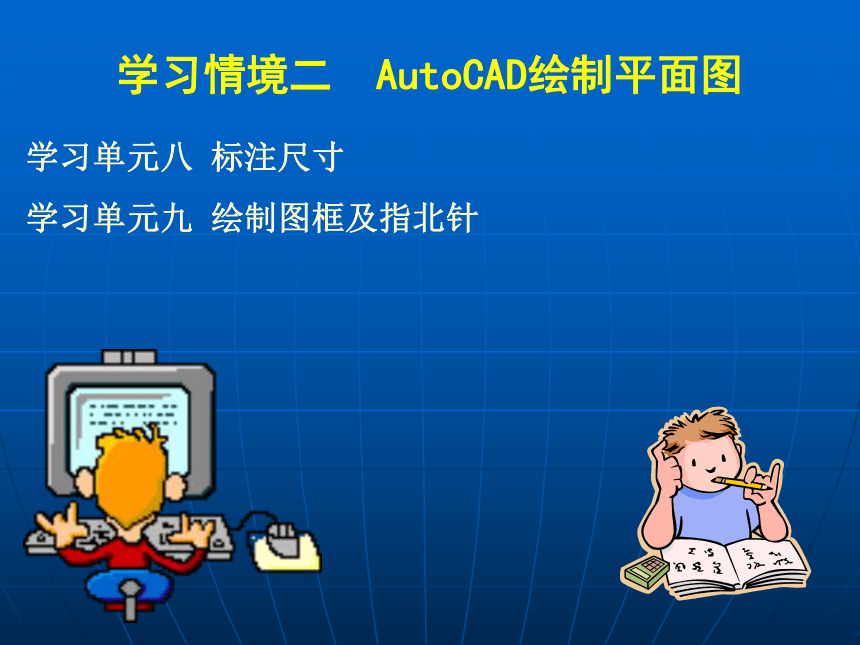

学习情境二 AutoCAD绘制平面图
学习单元八 标注尺寸
学习单元九 绘制图框及指北针
学习单元一 设置图层
2.1.1 新建图层
2.1.2 设置图层颜色、线型和线宽
本单元主要包括以下内容：
2.1.3 图层的显示和控制
2.1.4 线型设置
2.1.5 设置建筑平面图的图层
2.1.1 新建图层
“图层”工具栏
打开“图层特性管理器”的方法有三种 ：
（1）选择下拉菜单：格式→图层
（3）命 令 行：输入“LAYER”或“DDLMODES”
（2）图标按钮：点击“图层”工具栏上的图标
2.1.1 新建图层
“图层特性管理器”对话框
2.1.2 设置图层颜色、线型和线宽
1、颜色设置
2、线型设置
2、线型设置
3、线宽设置
2.1.3 图层的显示控制
1、开／关 控制
2、冻结/解冻控制
3、锁定/解锁控制
4、图层的其它设置
（1）图层的打印设置
（2）设置当前层
（3）删除图层
2.1.4 线型设置
线型设置的方法有以下两种：
（1）下拉菜单：选择“格式”→“线型”
（2）命 令 行：输入“LINETYPE”
2.1.4 线型设置
1、设置当前线型
2、载入线型
3、线型的可选择显示
（1）显示所有线型
（2）显示所有使用的线型
（3）显示所有依赣于外部参照的线型。
2.1.5 设置建筑平面图的图层
1、新建图层
2.1.5 设置建筑平面图的图层
2、设置图层颜色及线型
3、设置图层线宽
