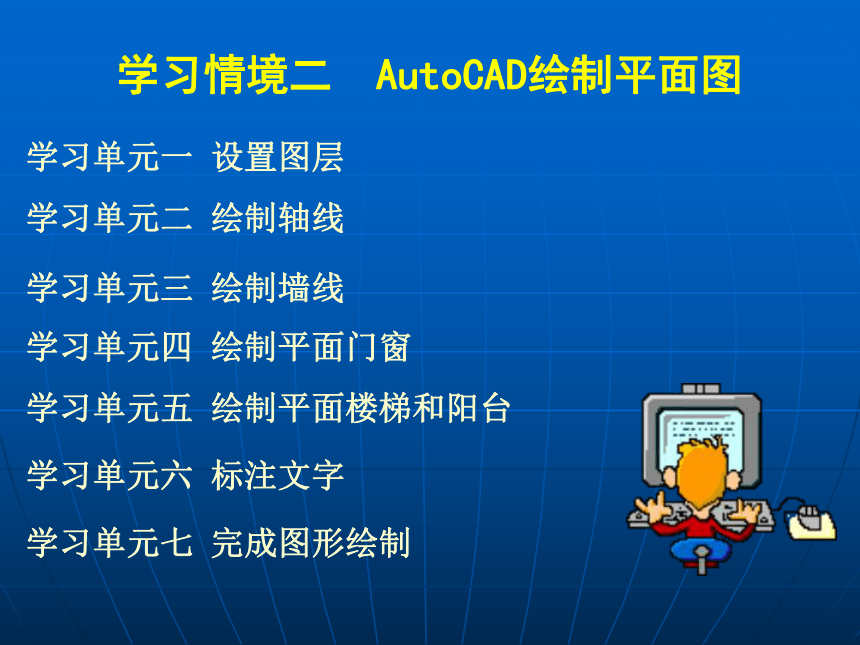

学习情境二 AutoCAD绘制平面图
学习单元一 设置图层
学习单元二 绘制轴线
学习单元三 绘制墙线
学习单元四 绘制平面门窗
学习单元五 绘制平面楼梯和阳台
学习单元六 标注文字
学习单元七 完成图形绘制

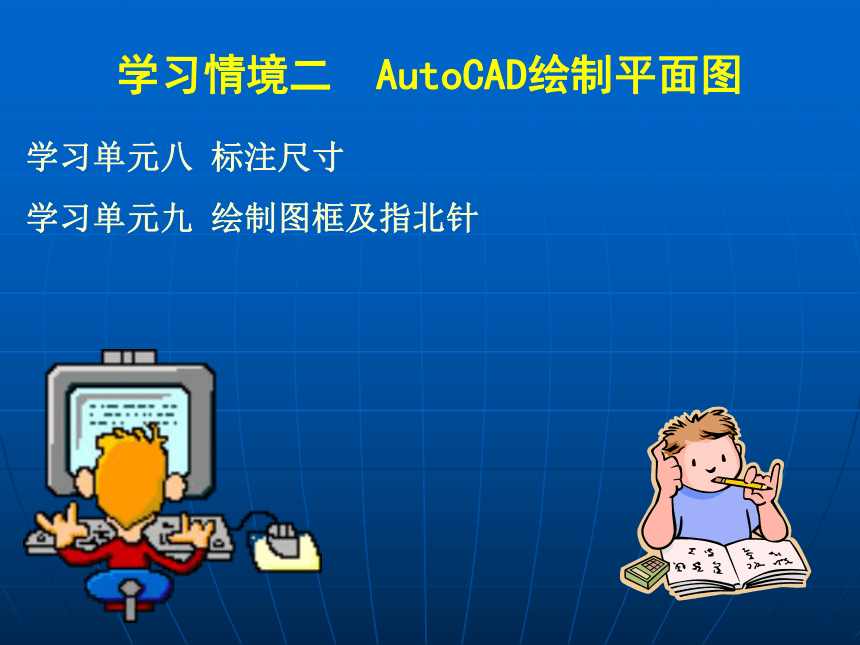

学习情境二 AutoCAD绘制平面图
学习单元八 标注尺寸
学习单元九 绘制图框及指北针

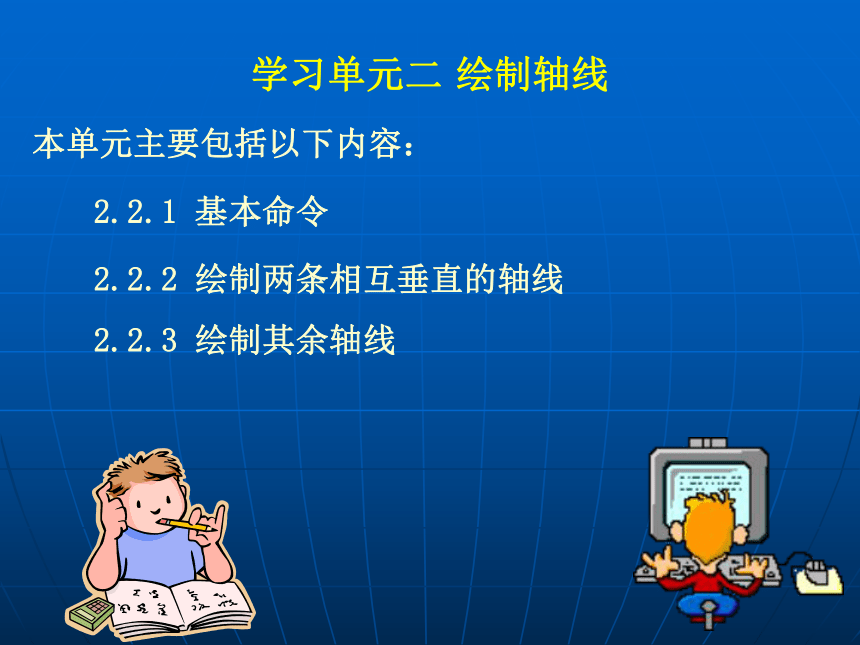

学习单元二 绘制轴线
2.2.1 基本命令
2.2.2 绘制两条相互垂直的轴线
本单元主要包括以下内容：
2.2.3 绘制其余轴线

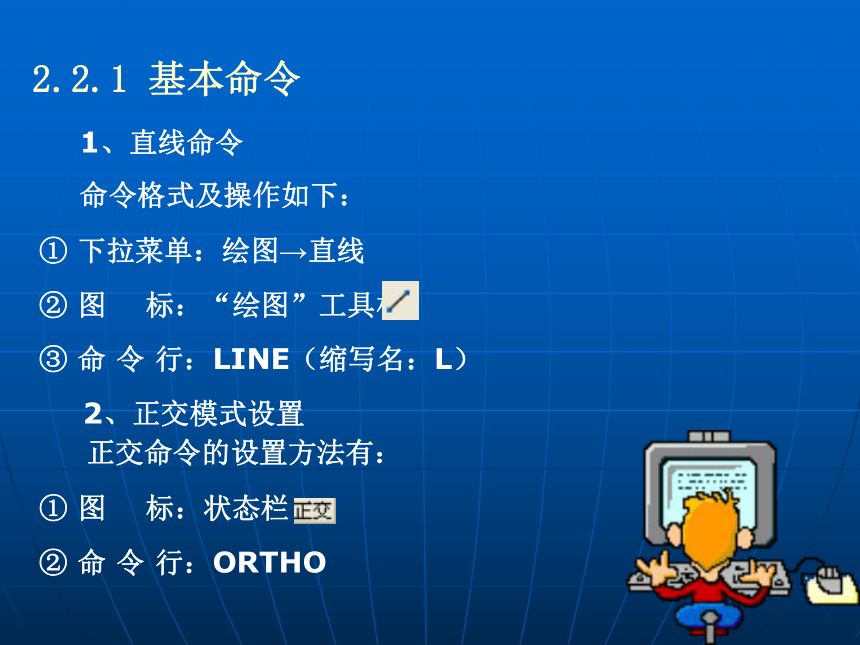

2.2.1 基本命令
1、直线命令
命令格式及操作如下：
① 下拉菜单：绘图→直线
③ 命 令 行：LINE（缩写名：L）
2、正交模式设置
② 图 标：“绘图”工具栏
正交命令的设置方法有：
① 图 标：状态栏
② 命 令 行：ORTHO
2.2.1 基本命令

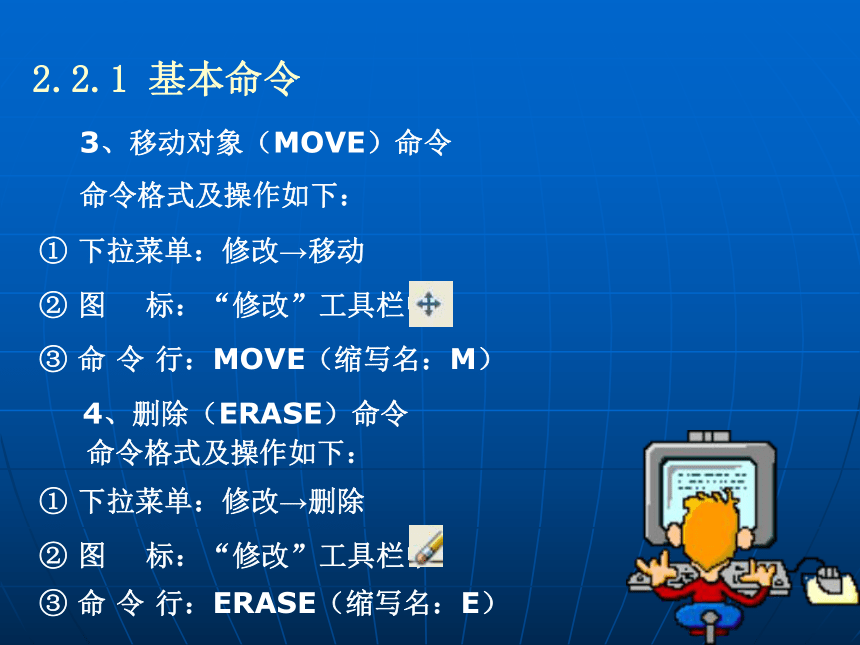

3、移动对象（MOVE）命令
命令格式及操作如下：
① 下拉菜单：修改→移动
③ 命 令 行：MOVE（缩写名：M）
4、删除（ERASE）命令
命令格式及操作如下：
② 图 标：“修改”工具栏中
① 下拉菜单：修改→删除
② 图 标：“修改”工具栏中
③ 命 令 行：ERASE（缩写名：E）
2.2.1 基本命令

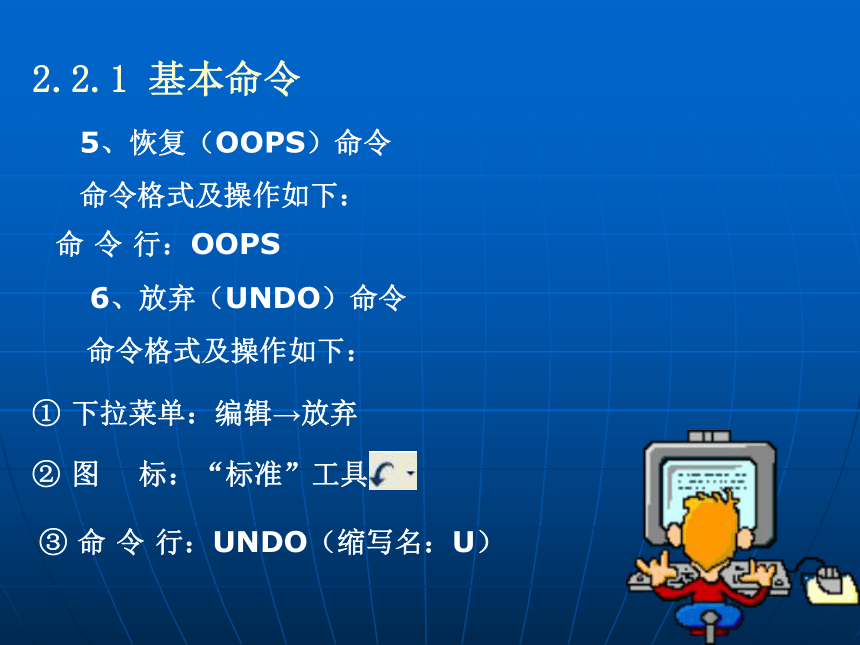

5、恢复（OOPS）命令
命令格式及操作如下：
命 令 行：OOPS
6、放弃（UNDO）命令
命令格式及操作如下：
① 下拉菜单：编辑→放弃
③ 命 令 行：UNDO（缩写名：U）
② 图 标：“标准”工具栏
2.2.1 基本命令
7、重做（REDO）命令
命令格式及操作如下：
① 下拉菜单：编辑→重做
③ 命 令 行：REDO
② 图 标：“标准”工具栏
2.2.2 绘制两条相互垂直的轴线
2.2.2 绘制两条相互垂直的轴线
1、绘制第一条轴线
2.2.2 绘制两条相互垂直的轴线
2、用缩放命令重新显示图形
2.2.2 绘制两条相互垂直的轴线
2、用缩放命令重新显示图形
2.2.2 绘制两条相互垂直的轴线
3、绘制第二条轴线
2.2.2 绘制两条相互垂直的轴线
4、用线型比例因子命令显示点划线
线型比例因子命令：LTSCALE
1、偏移对象（offset）命令
命令格式及操作如下：
① 下拉菜单：修改→偏移
③ 命 令 行：OFFSET（缩写名：O）
2.2.3 绘制其余轴线
② 图 标：“修改”工具栏
选项：
指定偏移距离
通过（T）
删除（E）
图层（L）
2.2.3 绘制其余轴线
2、绘制其余轴线
根据轴线间尺寸关系，用偏移命令绘制其余轴线，
