(共43张PPT)

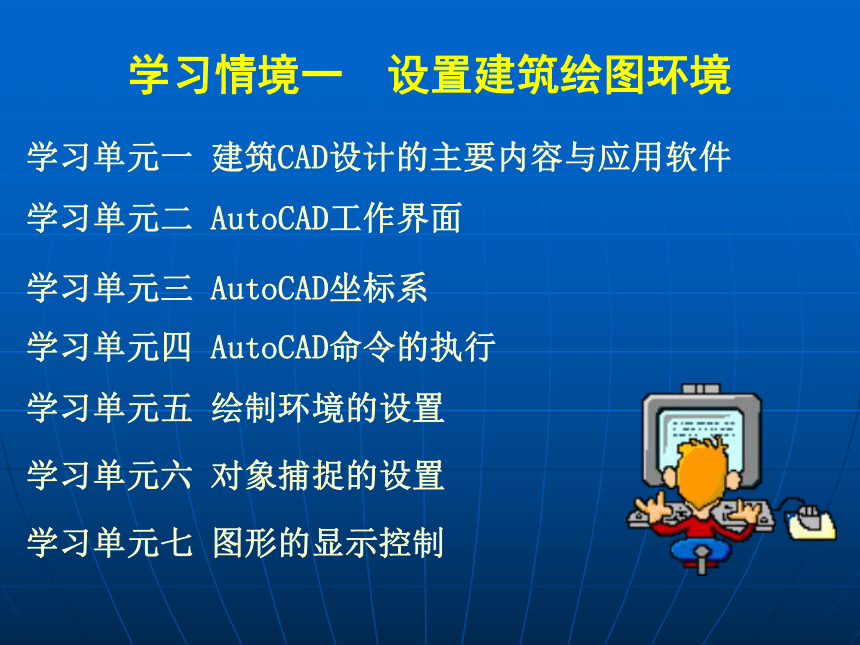

学习情境一设置建筑绘图环境
学习单元一建筑CAD设计的主要内容与应用软件
学习单元二 AutoCAD工作界面
学习单元三 AutoCAD坐标系
学习单元四 AutoCAD命令的执行
学习单元五绘制环境的设置
学习单元六对象捕捉的设置
学习单元七图形的显示控制

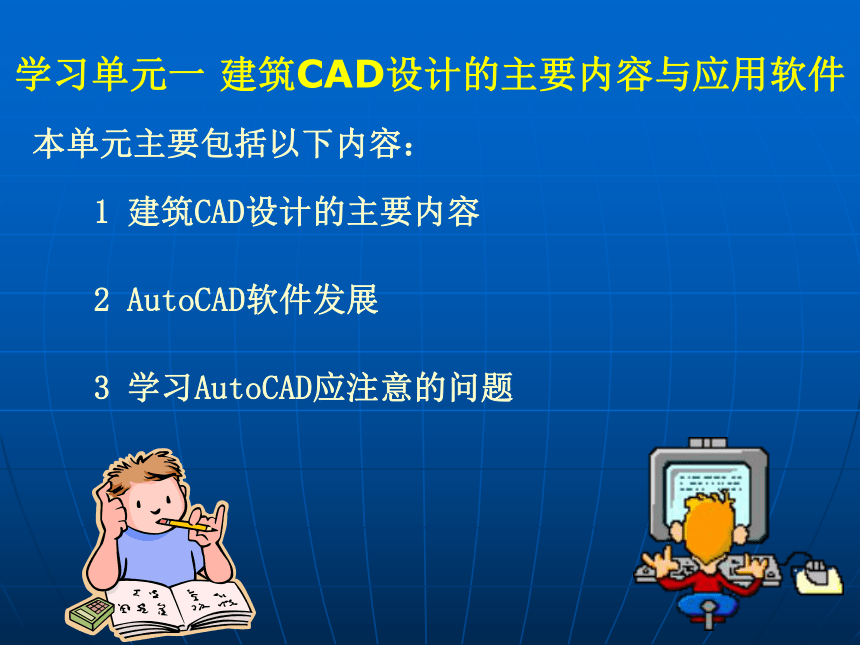

学习单元一建筑CAD设计的主要内容与应用软件
1 建筑CAD设计的主要内容
2 AutoCAD软件发展
3 学习AutoCAD应注意的问题
本单元主要包括以下内容：

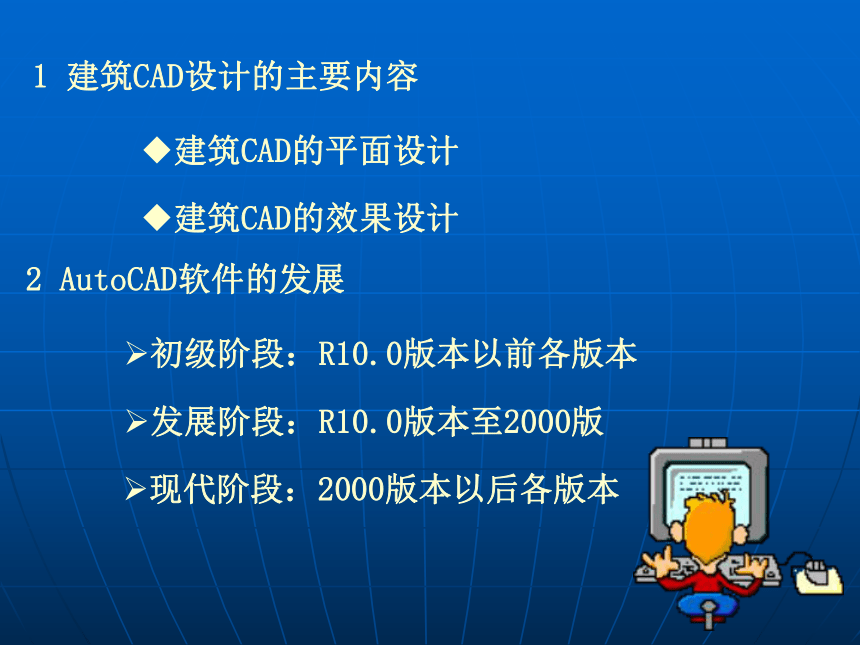

1 建筑CAD设计的主要内容
建筑CAD的平面设计
建筑CAD的效果设计
2 AutoCAD软件的发展
初级阶段：R10.0版本以前各版本
发展阶段：R10.0版本至2000版
现代阶段：2000版本以后各版本

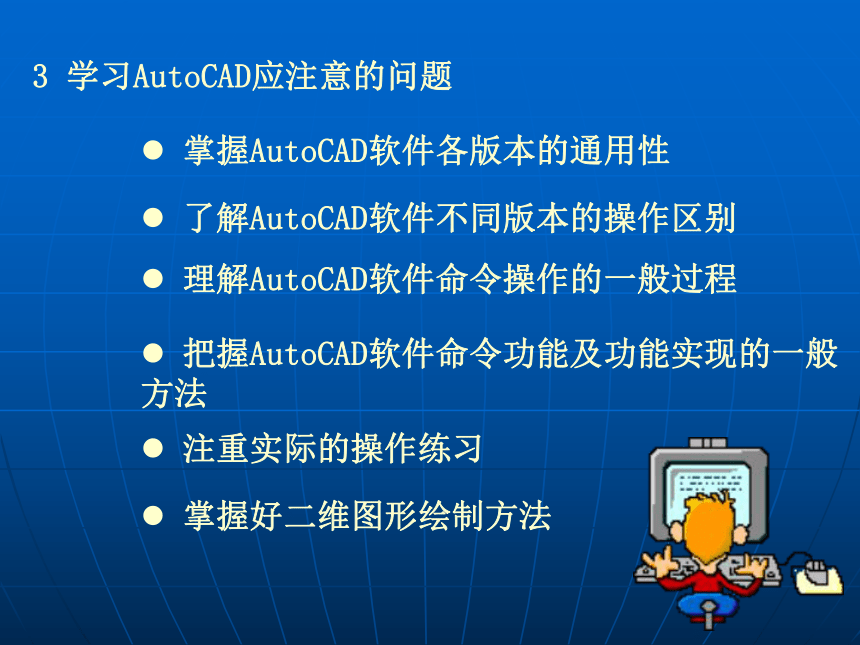

3 学习AutoCAD应注意的问题
掌握AutoCAD软件各版本的通用性
了解AutoCAD软件不同版本的操作区别
理解AutoCAD软件命令操作的一般过程
把握AutoCAD软件命令功能及功能实现的一般方法
注重实际的操作练习
掌握好二维图形绘制方法

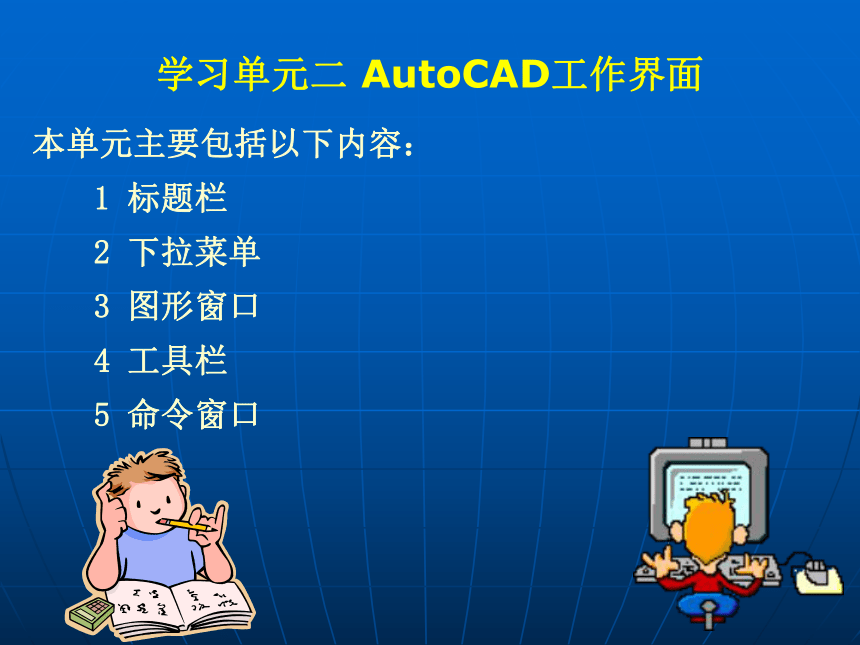

学习单元二 AutoCAD工作界面
1 标题栏
2 下拉菜单
3 图形窗口
本单元主要包括以下内容：
4 工具栏
5 命令窗口

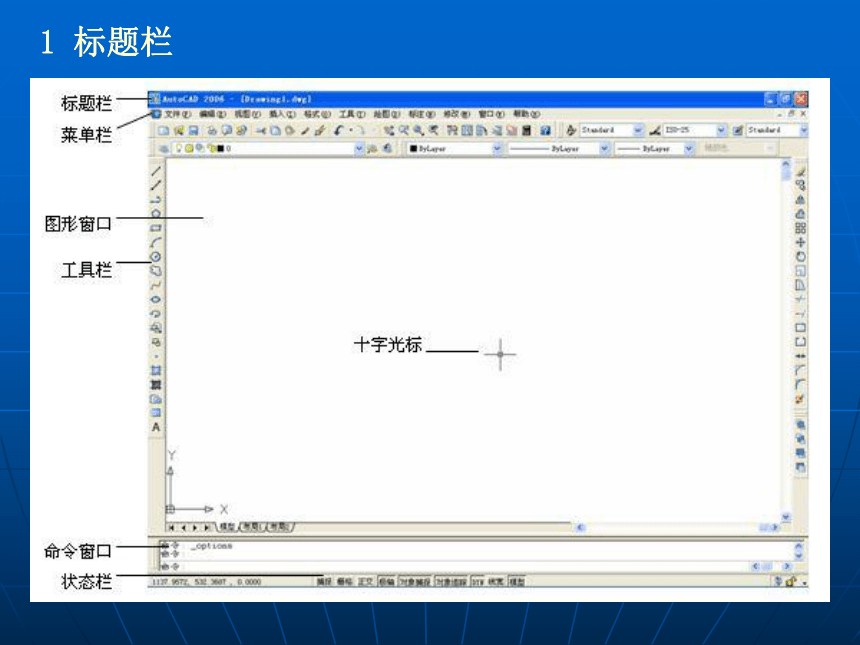

1 标题栏

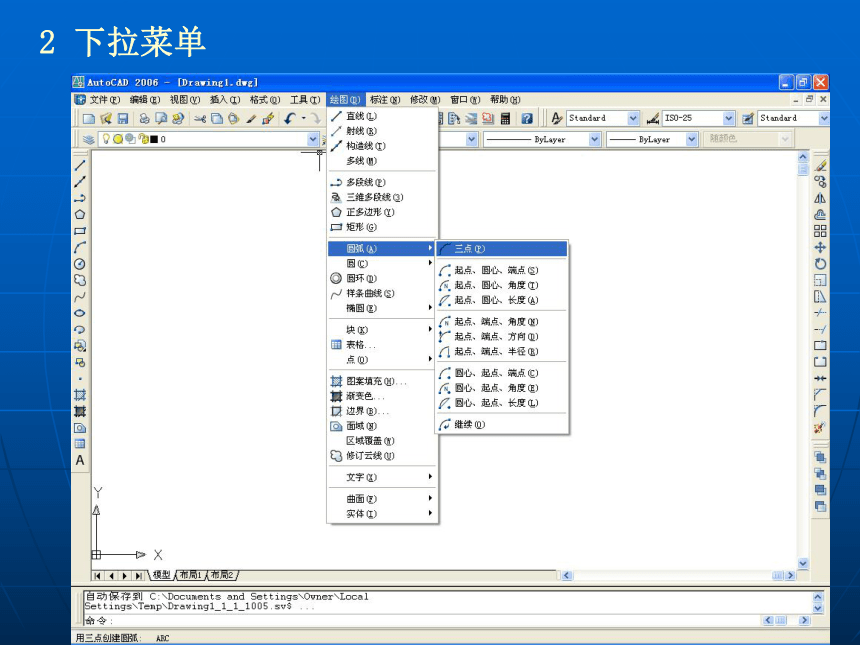

2 下拉菜单

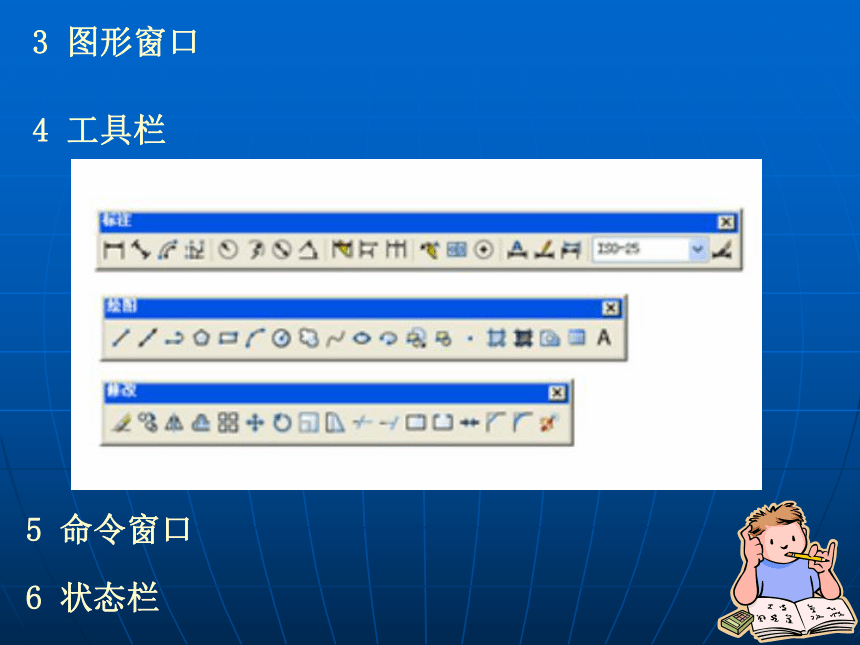

3 图形窗口
4 工具栏
5 命令窗口
6 状态栏

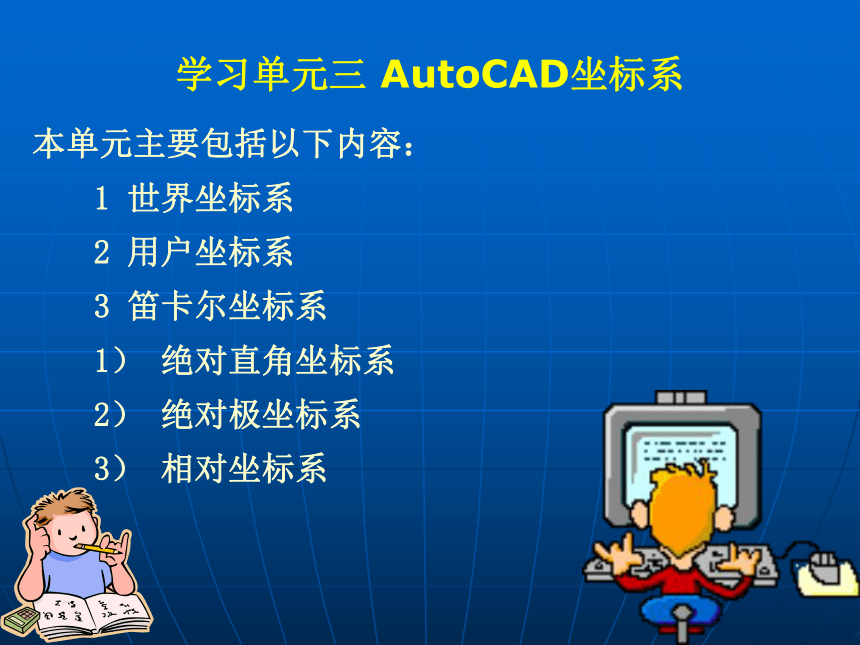

学习单元三 AutoCAD坐标系
1 世界坐标系
2 用户坐标系
3 笛卡尔坐标系
本单元主要包括以下内容：
1）绝对直角坐标系
2）绝对极坐标系
3）相对坐标系

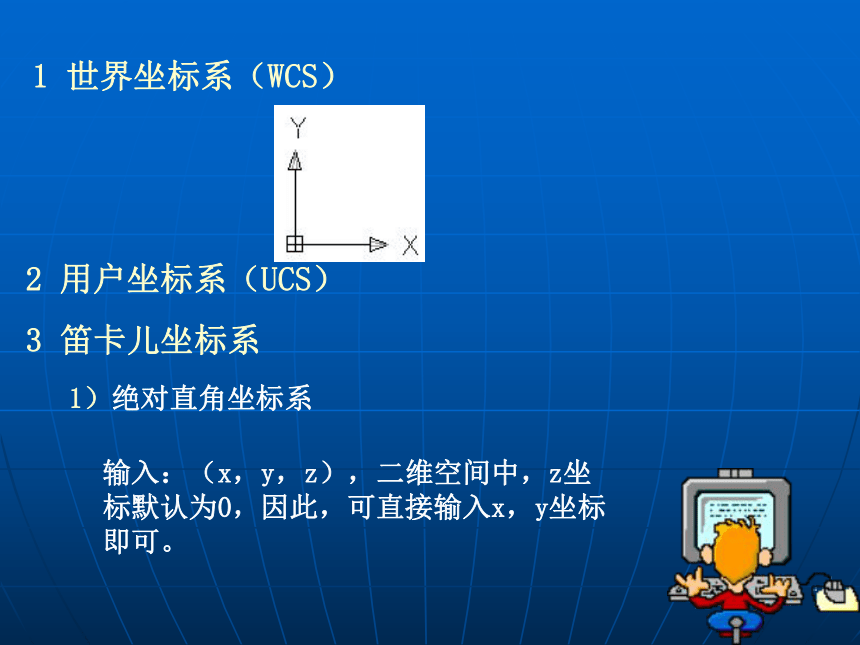

1 世界坐标系（WCS）
2 用户坐标系（UCS）
3 笛卡儿坐标系
1）绝对直角坐标系
输入：（x，y，z），二维空间中，z坐标默认为0，因此，可直接输入x，y坐标即可。
3）相对坐标系

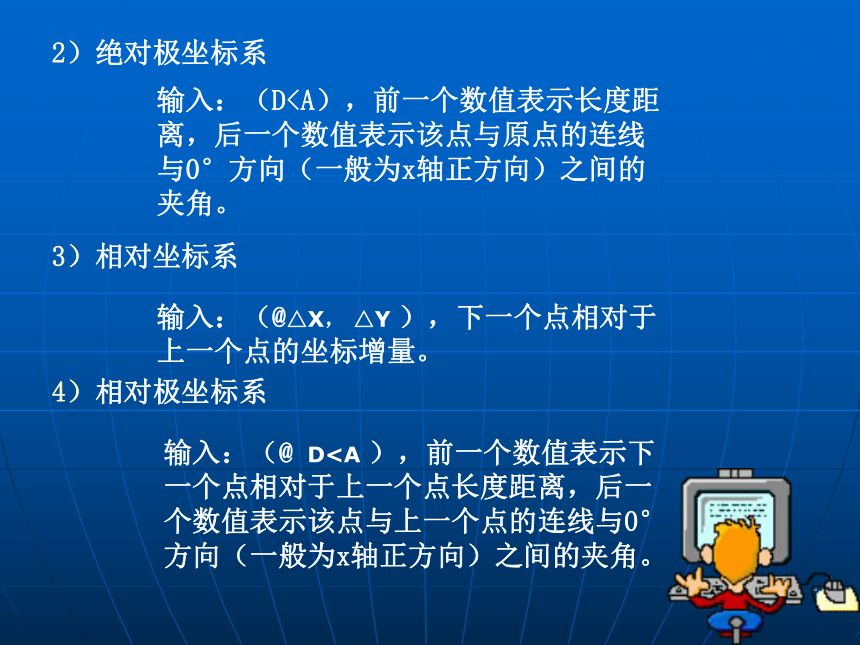

2）绝对极坐标系
输入：（D输入：（@△X， △Y ），下一个点相对于上一个点的坐标增量。
4）相对极坐标系

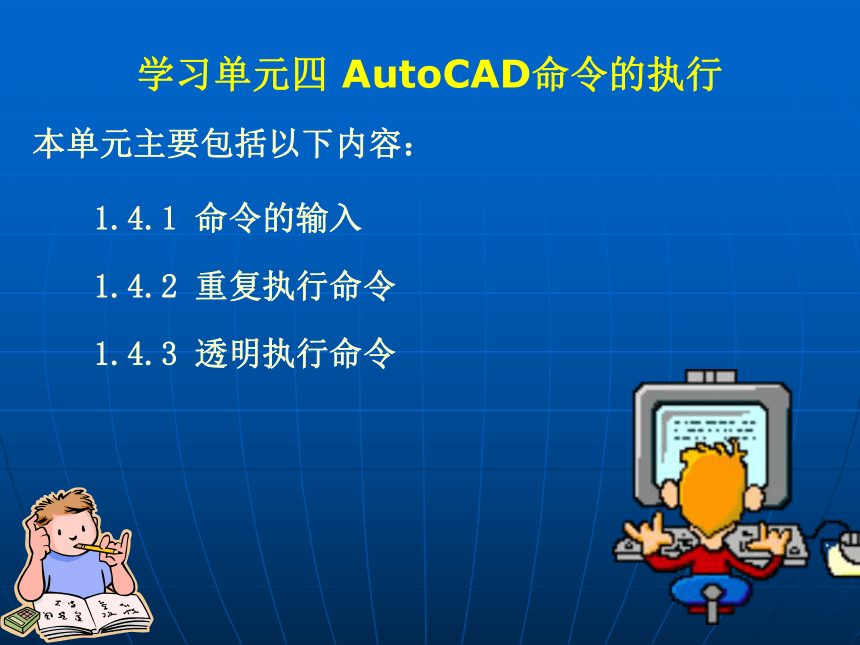

输入：（@ D学习单元四 AutoCAD命令的执行
1.4.1 命令的输入
1.4.2 重复执行命令
1.4.3 透明执行命令
本单元主要包括以下内容：
1.4.1 命令的输入
1)命令的键盘输入
在【命令：】的提示下，在其右边的横线上输入想调用的命令.
2）命令的菜单输入
只要将光标移到要调用的菜单命令上，并单击就行了。
3）工具栏调入
通过工具栏来调用命令非常简单，只需要单击工具栏上选定的一个按钮，就相当于在命令行上输入了该按钮所对应的命令。
1.4.2 重复执行命令
在命令行上输入multiple命令，然后在命令行提示下输入命令，就可以重复执行命令
按空格键或回车键，就可重复执行上一个刚刚在执行的审令．也可在绘图区空白处右击，调出快捷菜单．在其顶部会有一个【重复＊＊＊】的提示，单击它即可实现重复调用的功能
1.4.3 透明执行命令
要透明使用命令，单击其工具栏按钮或在输入命令之前输入单引号“’”。在命令行中，双尖括号“>>”置于命令前，提示AutoCAD显示透明命令。
学习单元五绘制环境的设置
1.5.1 【启动】对话框设置绘图环境
1.5.2 绘图单位设置
1.5.3 设置绘图界限
本单元主要包括以下内容：
1.5.4 设置系统环境
1.5.1 【启动】对话框设置绘图环境
1.5.1 【启动】对话框设置绘图环境
1.5.2 绘图单位设置
1.5.2 绘图单位设置
1.5.3 设置绘图界限
设置如下：选择【格式】∣【图形界限（A）】命令，或者是直接在命令行上输入LIMITS。在命令行的提示下进行操作。
1.5.4 设置系统环境
AutoCAD的环境可以通过【选项】对话框来设置。【选项】对话框的调用有3种方式：利用【工具】菜单、利用快捷菜单，或者在命令行上输入OPTIONS命令，然后选择【选项】命令，即可打开【选项】对话框，如图所示。
一共有【文件】、【显示】【打开和保存】、【打印和发布】、【系统】、【用户系统配置】、【草图】、【选择】和【配置】9个选项卡。
1.5.4 设置系统环境
1.5.4 设置系统环境
1）“文件”选项卡
2）“显示 ”选项卡
1.5.4 设置系统环境
3）“打开和保存”选项卡
1.5.4 设置系统环境
4）“打印和发布”选项卡
5）“系统”选项卡
1.5.4 设置系统环境
6）“用户系统配置”选项卡
1.5.4 设置系统环境
7）“草图”选项卡
1.5.4 设置系统环境
8）“选择”选项卡
1.5.4 设置系统环境
9）“配置”选项卡
学习单元六对象捕捉的设置
1 打开对象捕捉
2 对象捕捉模式
3 自动捕捉和自动追踪
本单元主要包括以下内容：
1 打开对象捕捉
AutoCAD提供两种使用对象捕捉的方式：1．单点对象捕捉，2．运行对象捕捉。
1）单点对象捕捉的激活
（1）使用鼠标右击任意工具栏，弹出工具栏显示控制快捷菜单。在该菜单中选择“对象捕捉”，打开“对象捕捉”工具栏。
1）单点对象捕捉的激活
（2）按住Shift键或Ctrl键的同时，在绘图区域右击鼠标，然后从弹出的对象捕捉快捷菜单中选择所需的对象捕捉模式。
1）单点对象捕捉的激活
（2）在命令运行中提示定义点时，直接从命令行输入某种对象捕捉模式的缩略字母。
模式关键词模式关键词
外观交点／捕捉到外观交点 APP 最近点／捕捉到最近点 NEA
圆心／捕捉到圆心 CEN 节点／捕捉到节点 NOD
端点／捕捉到端点 END 无／无捕捉 NON
延伸／捕捉到延长线 EXT 平行／捕捉到平行线 PAR
自／捕捉自 FROM 垂足／捕捉到垂足 PER
插人点／捕捉到插入点 INS 象限点／捕捉到象限点 QUA
交点／捕捉到交点 INT 切点／捕捉到切点 TAN
中点／捕捉到中点 MID 临时追踪点 TT
2）运行对象捕捉的激活
通过“草图设置”对话框可激活运行对象捕捉方式。
2）运行对象捕捉的激活
2 对象捕捉模式
（1）端点
（2）中点
（3）交点
（4）外观交点
（5）延伸
（6）圆心
（7）象限点
（8）切点
（9）垂足
（10）平行
（11）插入点
（12）节点
（13）最近点
（14）无捕捉
（1）自动捕捉
3 自动捕捉和自动追踪
（2）自动追踪
3 自动捕捉和自动追踪
学习单元七图形的显示控制
1 图形的缩放
2 图形的平移
本单元主要包括以下内容：
（1）下拉菜单
1 图形的缩放
（2）图标按钮
1 图形的缩放
“缩放”工具栏
“标准”工具栏的“缩放”图标
（3）命令行：输入ZOOM
1 图形的缩放
选项说明：
窗口缩放
动态缩放
比例缩放
中心缩放
对象缩放
放大
缩小
全部缩放
范围缩放
实时缩放
缩放上一个
（1）下拉菜单
2 图形的平移
（2）图标按钮
2 图形的平移
（3）命令行：输入PAN
（4）快捷菜单命令
选项说明：
实时
定点
左
右
上
下

展开更多......
