(共12张PPT)
学习情境1
制图基本知识

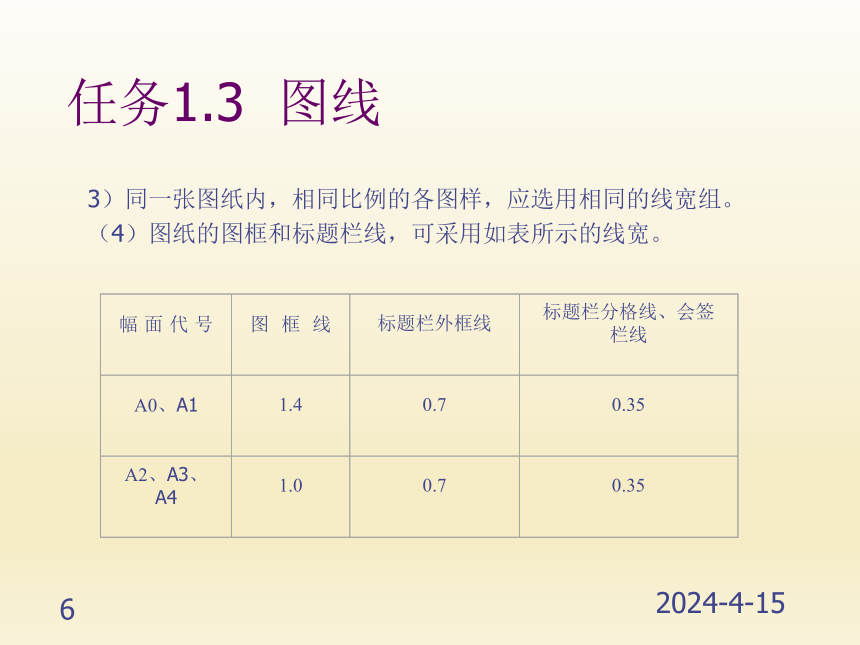

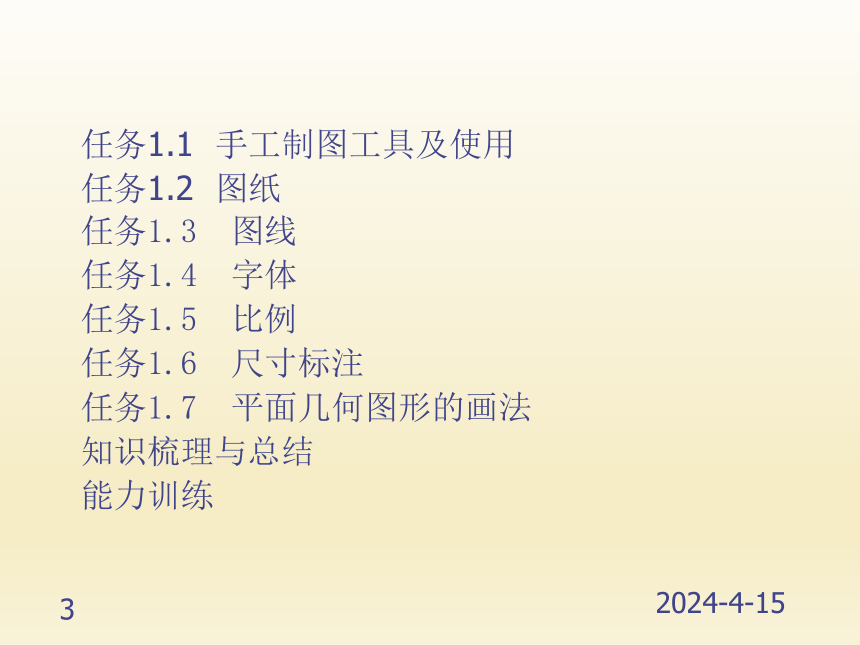

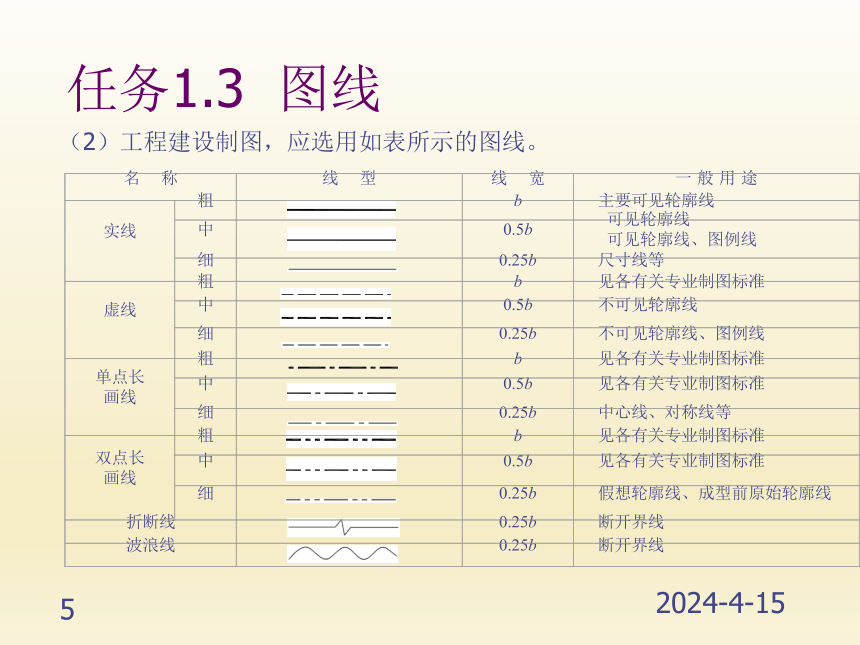

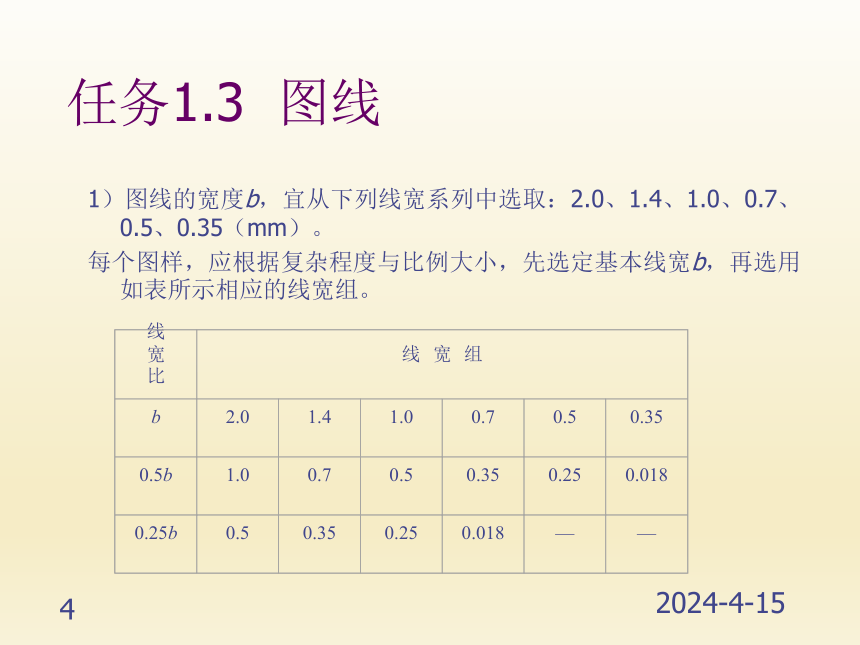

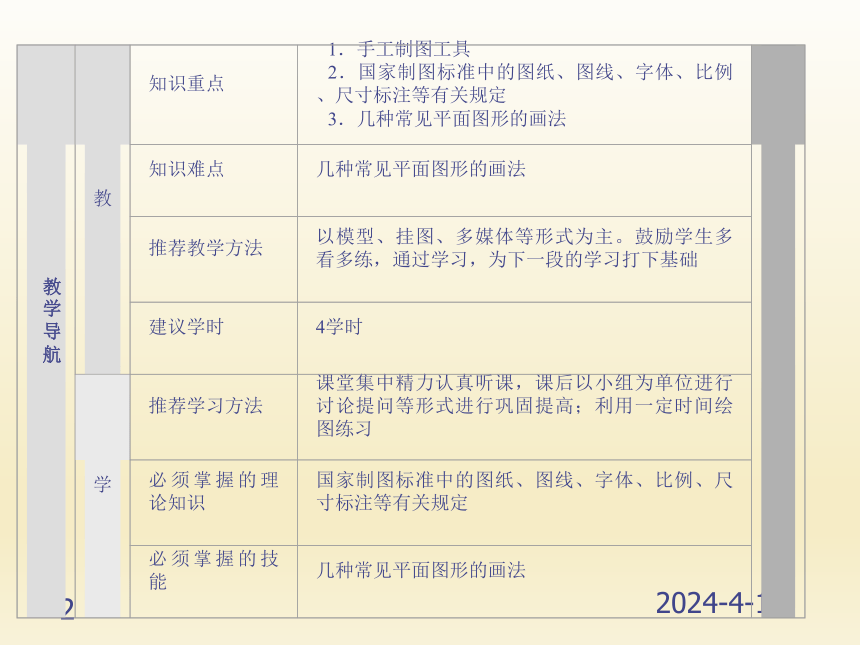

教学导航教知识重点1．手工制图工具2．国家制图标准中的图纸、图线、字体、比例、尺寸标注等有关规定3．几种常见平面图形的画法 知识难点几种常见平面图形的画法推荐教学方法以模型、挂图、多媒体等形式为主。鼓励学生多看多练，通过学习，为下一段的学习打下基础建议学时4学时学推荐学习方法课堂集中精力认真听课，课后以小组为单位进行讨论提问等形式进行巩固提高；利用一定时间绘图练习必须掌握的理论知识国家制图标准中的图纸、图线、字体、比例、尺寸标注等有关规定必须掌握的技能几种常见平面图形的画法任务1.1手工制图工具及使用任务1.2图纸任务1.3 图线任务1.4 字体任务1.5 比例任务1.6 尺寸标注任务1.7 平面几何图形的画法知识梳理与总结能力训练任务1.3图线1）图线的宽度b，宜从下列线宽系列中选取：2.0、1.4、1.0、0.7、0.5、0.35（mm）。每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再选用如表所示相应的线宽组。线宽比线宽组b2.01.41.00.70.50.350.5b1.00.70.50.350.250.0180.25b0.50.350.250.018——任务1.3图线（2）工程建设制图，应选用如表所示的图线。名称线型线宽一般用途实线粗b主要可见轮廓线中0.5b可见轮廓线可见轮廓线、图例线细0.25b尺寸线等虚线粗b见各有关专业制图标准中0.5b不可见轮廓线细0.25b不可见轮廓线、图例线单点长画线粗b见各有关专业制图标准中0.5b见各有关专业制图标准细0.25b中心线、对称线等双点长画线粗b见各有关专业制图标准中0.5b见各有关专业制图标准细0.25b假想轮廓线、成型前原始轮廓线折断线0.25b断开界线波浪线0.25b断开界线任务1.3图线3）同一张图纸内，相同比例的各图样，应选用相同的线宽组。（4）图纸的图框和标题栏线，可采用如表所示的线宽。幅面代号图框线标题栏外框线标题栏分格线、会签栏线A0、A11.40.70.35A2、A3、A41.00.70.35任务1.3图线（5）相互平行的图线，其间隙不宜小于其中的粗线宽度，且不宜小于0.7mm。　　（6）虚线、单点长画线或双点长画线的线段长度和间隔，宜各自相等。（7）单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。　　（8）单点长画线或双点长画线的两端，不应是点。点画线与点画线交接或点画线与其他图线交接时，应是线段交接。　　（9）虚线与虚线交接或虚线与其他图线交接时，应是线段交接。虚线为实线的延长线时，不得与实线连接。　　（10）图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字的清晰。任务1.4字体（1）图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确。（2）文字的字高，应从如下系列中选用：3.5、5、7、10、14、20（mm）。若需书写更大的字，其高度应按的比值递增。（3）图样及说明中的汉字，宜采用长仿宋体，宽度与高度的关系应符合如表所示的规定。大标题、图册封面、地形图等的汉字，也可书写成其他字体，但应易于辨认。字高201410753.5字宽1410753.52.5任务1.4字体4）汉字的简化字书写，必须符合国务院公布的《汉字简化方案》和有关规定。（5）拉丁字母、阿拉伯数字与罗马数字的书写与排列，应符合如表所示的规定。书写格式一般字体窄字体大写字母高度hh小写字母高度（上下均无延伸）7/10h10/14h小写字母伸出的头部或尾部3/10h4/14h笔画宽度1/10h1/14h字母间距2/10h2/14h上下行基准线最小间距15/10h21/14h词间距6/10h6/14h任务1.4字体（6）拉丁字母、阿拉伯数字与罗马数字，若需写成斜体字，其斜度应从字的底线逆时针向上倾斜75°。斜体字的高度与宽度应与相应的直体字相等。　　（7）拉丁字母、阿拉伯数字与罗马数字的字高，应不小于2.5mm。　（8）数量的数值注写，应采用正体阿拉伯数字。各种计量单位凡前面有量值的，均应采用国家颁布的单位符号注写。单位符号应采用正体字母。　　（9）分数、百分数和比例数的注写，应采用阿拉伯数字和数学符号，例如：四分之三、百分之二十五和一比二十应分别写成3/4、25%和1:20。（10）当注写的数字小于1时，必须写出个位的“0”，小数点应采用圆点，齐基准线书写，例如：0.01。（11）长仿宋汉字、拉丁字母、阿拉伯数字与罗马数字示例见《技术制图——字体》（GB/T 14691—93）。任务1.5比例1）图样的比例，应为图形与实物相对应的线性尺寸之比。比例的大小，是指其比值的大小，如1:50大于1:100。（2）比例的符号为“:”，比例应以阿拉伯数字表示，如1:1、1:2、1:100等。（3）比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号，如图所示。任务1.5比例（4）绘图所用的比例，应根据图样的用途与被绘对象的复杂程度从表中选用，并优先选用表中常用比例。（5）一般情况下，一个图样应选用一种比例。根据专业制图需要，同一图样可选用两种比例。（6）特殊情况下也可自选比例，这时除应注出绘图比例外，还必须在适当位置绘制出相应的比例尺。常用比例1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:150、1:200、1:500、1:1 000、1:2 000、1:5 000、1:10 000、1:20 000、1:50 000、1:100 000、1:200 000可用比例1:3、1:4、1:6、1:15、1:25、1:30、1:40、1:60、1:80、1:250、1:300、1:400、1:600
