项目10 板配筋平面图的绘制

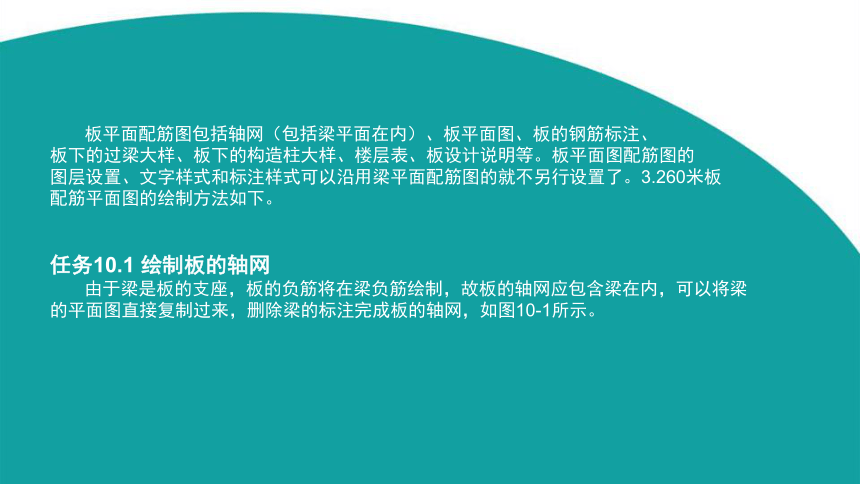

板平面配筋图包括轴网（包括梁平面在内）、板平面图、板的钢筋标注、
板下的过梁大样、板下的构造柱大样、楼层表、板设计说明等。板平面图配筋图的
图层设置、文字样式和标注样式可以沿用梁平面配筋图的就不另行设置了。3.260米板
配筋平面图的绘制方法如下。
任务10.1 绘制板的轴网

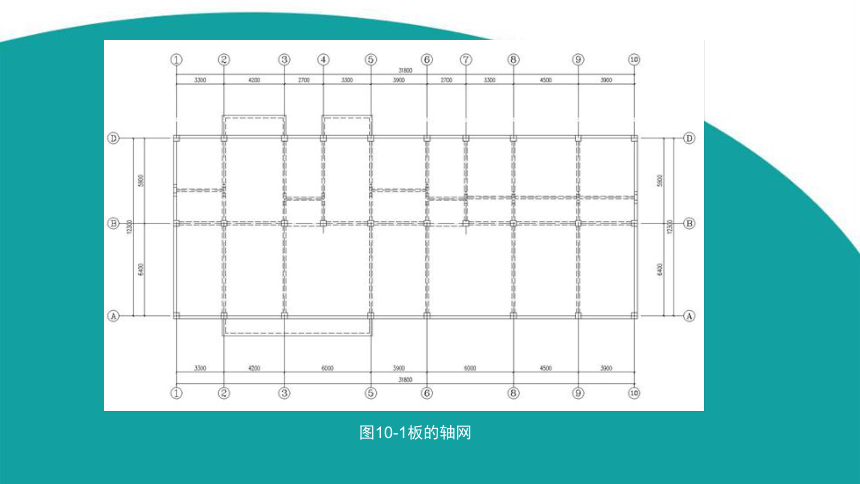

由于梁是板的支座，板的负筋将在梁负筋绘制，故板的轴网应包含梁在内，可以将梁的平面图直接复制过来，删除梁的标注完成板的轴网，如图10-1所示。

图10-1板的轴网
任务10.2绘制板钢筋
板的钢筋直接在相应的绘制用多段线绘制即可。板的钢筋很多，
可以分为四种类型：上部X向钢筋、上部Y向钢筋、下部X向钢筋、下部Y向钢筋，
这四种钢筋的面法基本相同，不同的是钢筋的弯钩不同。在钢筋混凝土板配筋画图中，
钢筋两端弯钩向上或向左，表示钢筋配置在板的底层，向下或向右，则标明钢筋配置在顶层；相同钢筋均匀分布时，则之画一根，但必须注明分布，如果在图中不能清楚地标明钢筋的布置和形状，应在图外增画钢筋成型图；钢筋的标注可采用就近标注或引出标注，并将有关钢筋的编号，代号，直径，尺寸，数量，间距及所在位置进行标注。

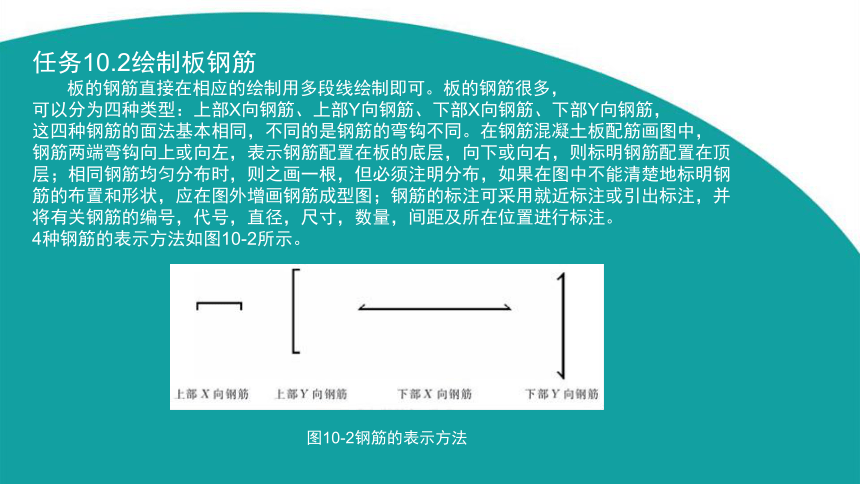

4种钢筋的表示方法如图10-2所示。
图10-2钢筋的表示方法

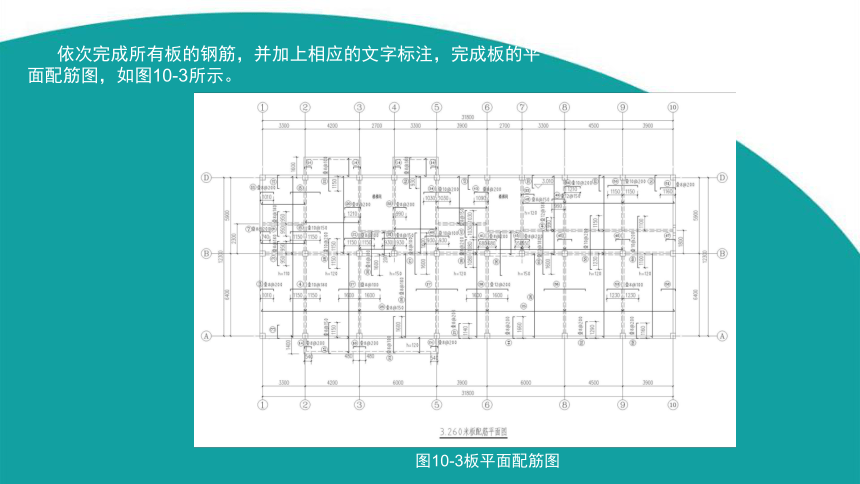

依次完成所有板的钢筋，并加上相应的文字标注，完成板的平面配筋图，如图10-3所示。
图10-3板平面配筋图
项目11 绘制楼梯结构详图
楼梯结构详图主要有楼梯结构平面图、楼梯剖视图
和楼梯结构配筋图组成，它主要表达了楼梯结构中楼梯梁、楼梯板、踏步和楼梯平台等的布置、结构、形状、尺寸、材料和配筋等，是楼梯施工的重要依据。
任务11.1 绘制楼梯结构平面图
楼梯结构平面图是一个沿楼梯梁顶面水平剖切后向下投影形成的剖视图。它主要表达楼梯中的楼梯梁、楼梯板、踏步和楼梯平台等，图中反映它们的平面布置、代号、尺寸及标高。
楼梯结构平面图的图示范围、定位轴线、表达方法等与楼梯施工图基本一致。图中不可见轮廓线用细虚线表示，可见轮廓线用细实线表示，砖墙的断面采用中粗实线表示。对于多层房屋，应画出每层楼梯的结构平面图，如几层的楼梯形式相同，可任取一层楼梯的结构平面图，作为标准层楼梯结构平面图。楼梯结构剖视图的剖切符号通常在底层楼梯结构平面图中表示。
绘制如图11-1所示地下室楼梯结构平面图，比例为1:50。
绘制步骤如下：
设置图层，参照项目3中建筑平面图中的图层设置。绘制定位轴线。
绘制楼梯间的墙体轴线、轴线编号和墙体轮廓线。
绘制台阶和扶手、折断符号和表明楼梯方向的箭头。
绘制现浇楼梯板及钢筋标注。
图11-1 地下室楼梯结构平面图
任务11.2 绘制楼梯结构剖视图
楼梯结构剖视图是一个沿着楼梯结构横向剖切而形成的剖视图。它表达了
楼梯各承重构件的竖向布置、构造、断面形状和连接关系。楼梯结构图剖视图
可兼做配筋图，当图中不能详细表示楼梯板和楼梯梁的配筋时，应用较大比例另画
出配筋详图。
如图11-4所示为楼梯结构剖视图，图中反映了在楼梯范围内的被剖切到的楼梯结构，
以及未被剖切到的楼梯结构情况，其他部位均省略表达。楼梯构件采用代号标注，为了清除
表示楼梯结构断面，图中比例通常采用1:50、1:40、1:20等。本图采用1:50的比例绘图。
绘制步骤如下：
（1）绘图环境设置与楼梯平面图一样。
（2）绘制承重结构的轴线和承重构件剖切到的与没有剖切到的轮廓，完成对剖视图的尺寸和文字标注。
（3）完成对剖切断面的材料填充，其中有砖墙和钢筋混凝土需要填充，砖墙和钢筋混凝土填充的参数 设置参照项目12.2中二次填充进行设置。绘制完成的结果如图11-2所示。
（4）雨棚节点处的配筋情况详见雨棚节点配筋图，如图11-3所示。
图11-2 楼梯结构剖视图
图11-3 雨棚节点配筋图
任务11.3 绘制楼梯配筋图
楼梯配筋图是楼梯结构图中主要的图样之一，它详细注明了楼梯各承
重结构（如楼梯梁、楼梯板、楼梯平台等）的钢筋布置、形状、尺寸、
代号、直径等。楼梯配筋图通常由楼梯配筋图、楼梯板配筋图和楼梯平台配筋图
等组成。
在楼梯配筋图示表达中，楼梯结构轮廓采用细实线表示，钢筋采用粗实线表示，
钢筋断面采用黑圆点表示。绘制结果如图11-4所示的楼梯配筋图，比例为1:50。绘制步骤如下：
（1）绘图环境设置与楼梯平面图一样。
（2）绘制楼梯板外轮廓，如图11-5所示。
（3）完成楼梯板和楼梯梁配筋图的绘制及标注，如图11-4示。
图11-4 楼梯配筋图
图11-5 楼梯板外轮廓
