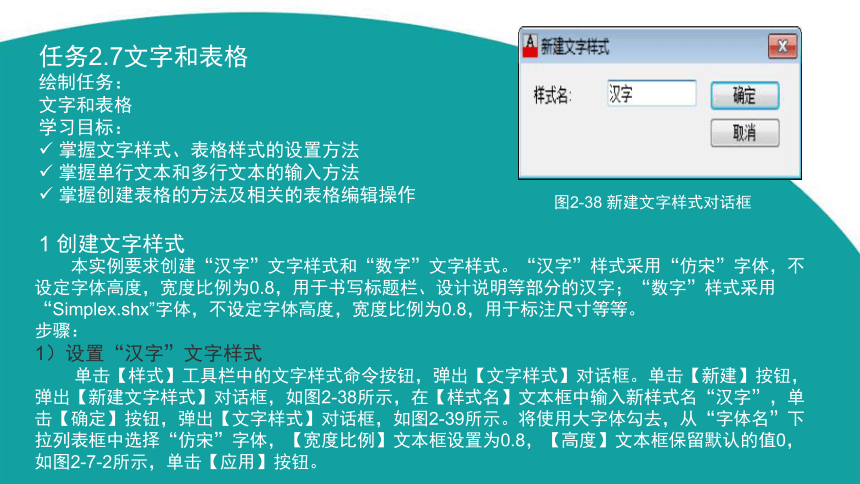

项目2 基本图形的绘制
任务2.7文字和表格
绘制任务：
文字和表格
学习目标：
掌握文字样式、表格样式的设置方法
掌握单行文本和多行文本的输入方法
掌握创建表格的方法及相关的表格编辑操作
1 创建文字样式
图2-38 新建文字样式对话框
本实例要求创建“汉字”文字样式和“数字”文字样式。“汉字”样式采用“仿宋”字体，不设定字体高度，宽度比例为0.8，用于书写标题栏、设计说明等部分的汉字；“数字”样式采用“Simplex.shx”字体，不设定字体高度，宽度比例为0.8，用于标注尺寸等等。
步骤：
1）设置“汉字”文字样式
单击【样式】工具栏中的文字样式命令按钮，弹出【文字样式】对话框。单击【新建】按钮，弹出【新建文字样式】对话框，如图2-38所示，在【样式名】文本框中输入新样式名“汉字”，单击【确定】按钮，弹出【文字样式】对话框，如图2-39所示。将使用大字体勾去，从“字体名”下拉列表框中选择“仿宋”字体，【宽度比例】文本框设置为0.8，【高度】文本框保留默认的值0，如图2-7-2所示，单击【应用】按钮。

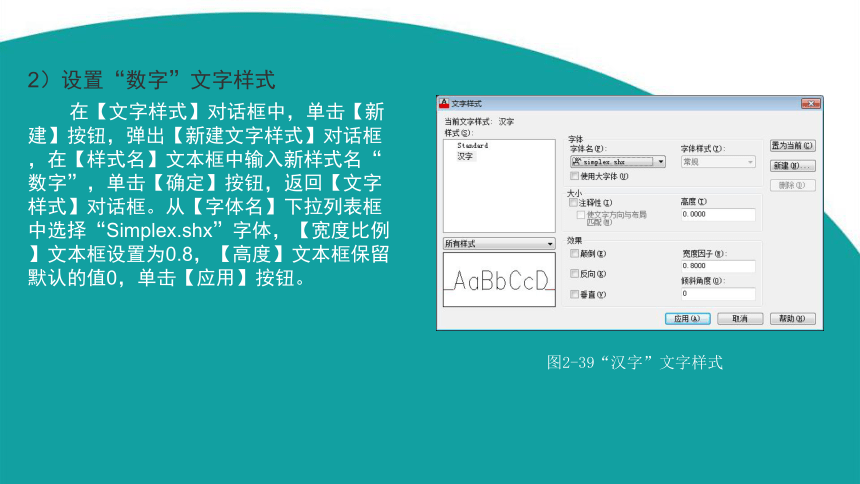

2）设置“数字”文字样式
在【文字样式】对话框中，单击【新建】按钮，弹出【新建文字样式】对话框，在【样式名】文本框中输入新样式名“数字”，单击【确定】按钮，返回【文字样式】对话框。从【字体名】下拉列表框中选择“Simplex.shx”字体，【宽度比例】文本框设置为0.8，【高度】文本框保留默认的值0，单击【应用】按钮。
图2-39“汉字”文字样式

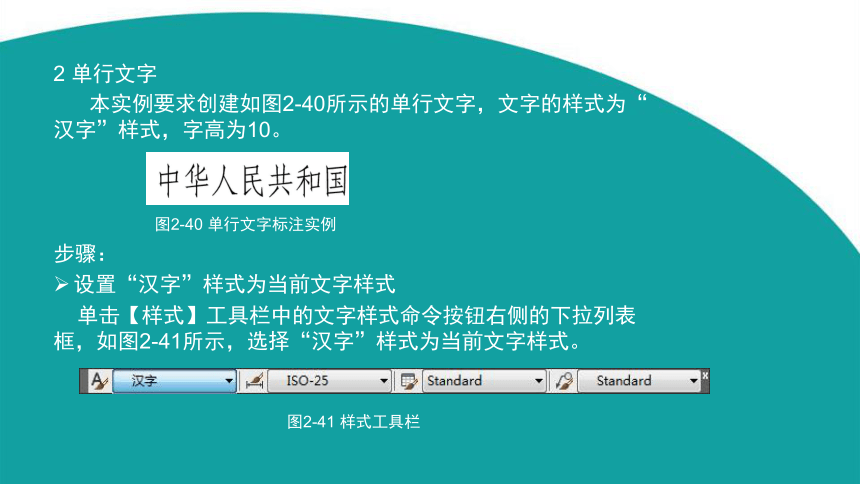

2 单行文字
本实例要求创建如图2-40所示的单行文字，文字的样式为“汉字”样式，字高为10。
图2-40 单行文字标注实例
步骤：
设置“汉字”样式为当前文字样式
单击【样式】工具栏中的文字样式命令按钮右侧的下拉列表框，如图2-41所示，选择“汉字”样式为当前文字样式。
图2-41 样式工具栏

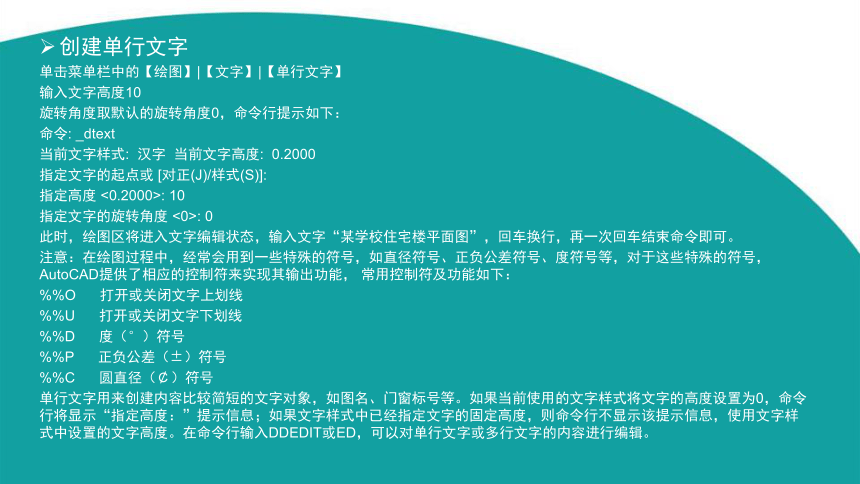

创建单行文字
单击菜单栏中的【绘图】|【文字】|【单行文字】
输入文字高度10
旋转角度取默认的旋转角度0，命令行提示如下：
命令: _dtext
当前文字样式: 汉字 当前文字高度: 0.2000
指定文字的起点或 [对正(J)/样式(S)]:
指定高度 <0.2000>: 10
指定文字的旋转角度 <0>: 0
此时，绘图区将进入文字编辑状态，输入文字“某学校住宅楼平面图”，回车换行，再一次回车结束命令即可。
注意：在绘图过程中，经常会用到一些特殊的符号，如直径符号、正负公差符号、度符号等，对于这些特殊的符号，AutoCAD提供了相应的控制符来实现其输出功能， 常用控制符及功能如下：
%%O 打开或关闭文字上划线
%%U 打开或关闭文字下划线
%%D 度（°）符号
%%P 正负公差（±）符号
%%C 圆直径（￠）符号
单行文字用来创建内容比较简短的文字对象，如图名、门窗标号等。如果当前使用的文字样式将文字的高度设置为0，命令行将显示“指定高度：”提示信息；如果文字样式中已经指定文字的固定高度，则命令行不显示该提示信息，使用文字样式中设置的文字高度。在命令行输入DDEDIT或ED，可以对单行文字或多行文字的内容进行编辑。

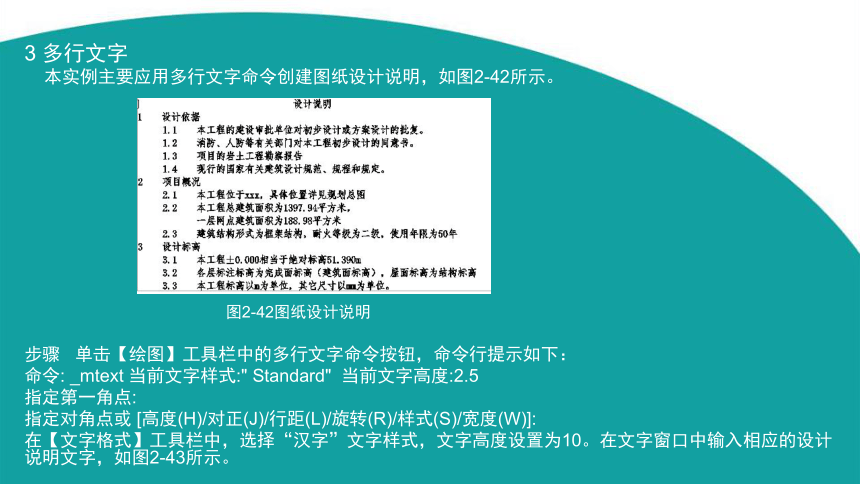

3 多行文字
本实例主要应用多行文字命令创建图纸设计说明，如图2-42所示。
图2-42图纸设计说明
步骤 单击【绘图】工具栏中的多行文字命令按钮，命令行提示如下：
命令: _mtext 当前文字样式:" Standard" 当前文字高度:2.5
指定第一角点:
指定对角点或 [高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)]:
在【文字格式】工具栏中，选择“汉字”文字样式，文字高度设置为10。在文字窗口中输入相应的设计说明文字，如图2-43所示。
图2-43 文字格式工具栏和文字窗口内容
多行文字用来创建内容较多、较复杂的多行文字，AutoCAD都将其作为一个单独的对象操作。多行文字可以包含不同高度的字符。要使用堆叠文字，文字中必须包含插入符（^）、正向斜杠（/）、或磅符号（#）。选中要进行堆叠的文字，单击【文字格式】工具栏中的按钮，即可将堆叠字符左侧的文字堆叠在右侧的文字之上。
4文字的编辑
对已有的文字进行编辑有两种方式：
双击文字。
按下“Ctrl＋1”组合键打开特性选项板，再选中待编辑的文字。
双击文字对象可以打开该文字的文字样式选项卡，在对话框内框选需要修改的文字，然后在选项卡上的标题栏里修改。
5表格的绘制
以绘制图2-44所示的门窗统计表为例，来介绍表格的绘制过程。
图2-44 门窗统计表
执行菜单命令【格式】|【表格样式】，弹出“表格样式对话框”对话框，如图2-45所示。单击“新建”按钮新建表格样式或单击“修改”按钮在原有的Standaerd样式基础之上对其进行修改。单击修改按钮，弹出修改表格样式对话框，如图2-46、2-47所示，将数据行、列标题、标题的文字样式改为之前创建好的“汉字”文字样式，对齐方式改为“正中”。单击“确定”按钮，回到表格样式对话框，单击“置为当前”，关闭表格样式对话框。
图2-45表格样式对话框
图2-46修改表格样式对话框
图2-47修改表格样式对话框
执行菜单命令【绘图】|【表格】或在命令行出输入table命令，弹出“插入表格”对话框，如图2-48所示。
图2-48插入表格对话框
列数选择4，行数选择4，单击确定出现插入的表格，如图2-49所示。
依次在对应的位置输入文字和符号，完成门窗表的绘制，如图2-44所示-49所示。
图2-49输入的表格
6 表格的编辑
可以对创建好的表格可以进行编辑，如：增加一行、增加一列、单元格合并，删除、均匀调整列的大小、均匀调整行的大小等。方法为：
（1）均匀调整列、行大小
选中绘制好的表格，单击右键，弹出快捷菜单（如图2-50所示）选择相关操作。
（2）单元格操作
选中要进行操作的单元格，单击右键，弹出快捷菜单（如图2-51所示）选择相关操作。
图2-50表格右键快捷菜单
图2-51单元格右键快捷菜单
