项目1 土方工程施工

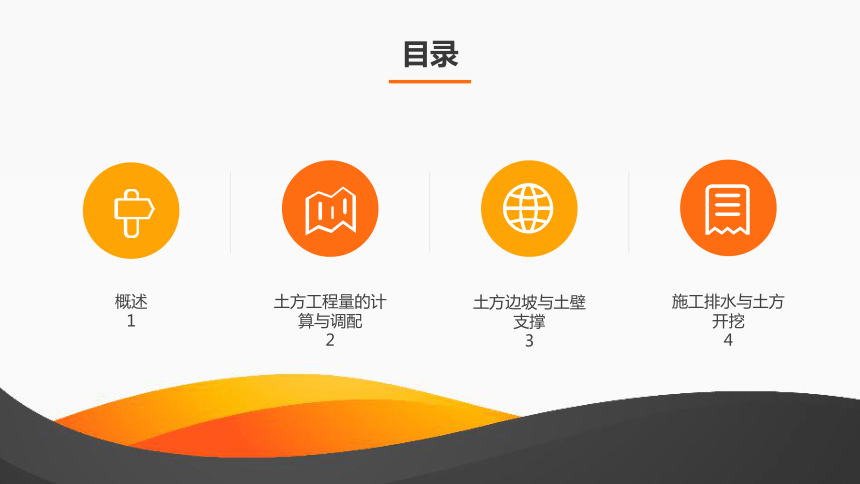

概述
1
土方工程量的计算与调配
2
土方边坡与土壁支撑
3
施工排水与土方开挖
4

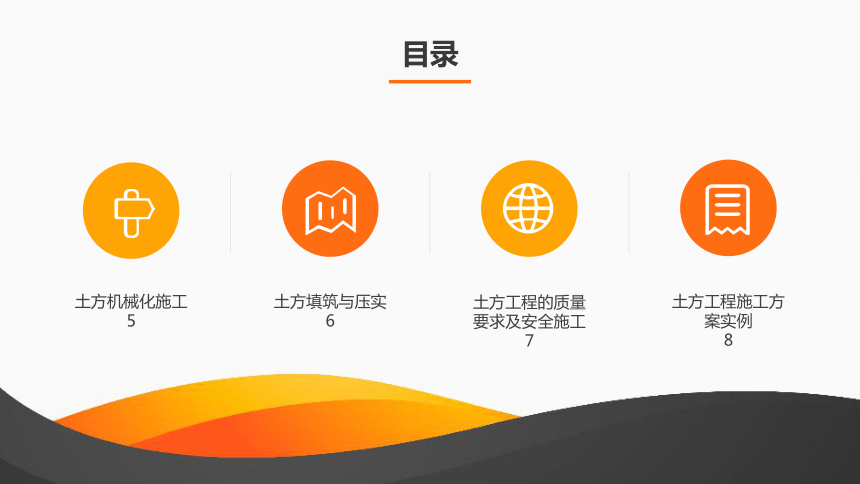

目录
土方机械化施工 5
土方填筑与压实 6
土方工程的质量要求及安全施工
7
土方工程施工方案实例
8
目录

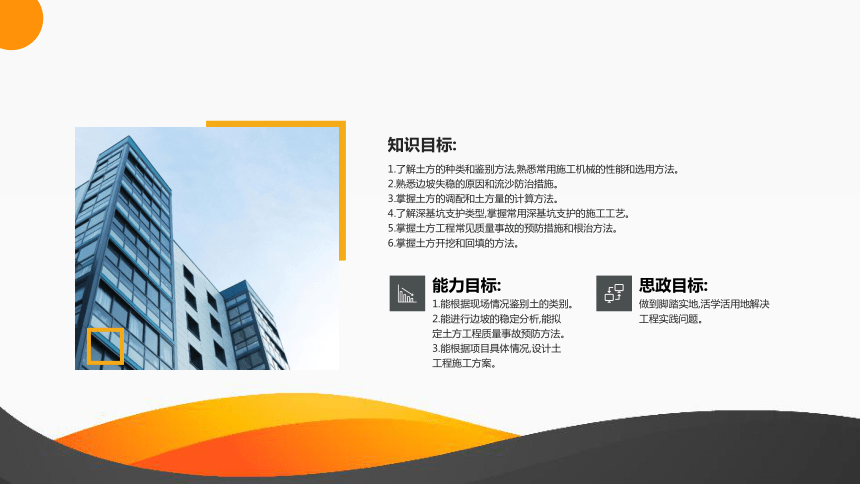

能力目标:
1.能根据现场情况鉴别土的类别。
2.能进行边坡的稳定分析,能拟定土方工程质量事故预防方法。
3.能根据项目具体情况,设计土工程施工方案。
思政目标:
做到脚踏实地,活学活用地解决工程实践问题。
1.了解土方的种类和鉴别方法,熟悉常用施工机械的性能和选用方法。
2.熟悉边坡失稳的原因和流沙防治措施。
3.掌握土方的调配和土方量的计算方法。
4.了解深基坑支护类型,掌握常用深基坑支护的施工工艺。
5.掌握土方工程常见质量事故的预防措施和根治方法。
6.掌握土方开挖和回填的方法。
知识目标:

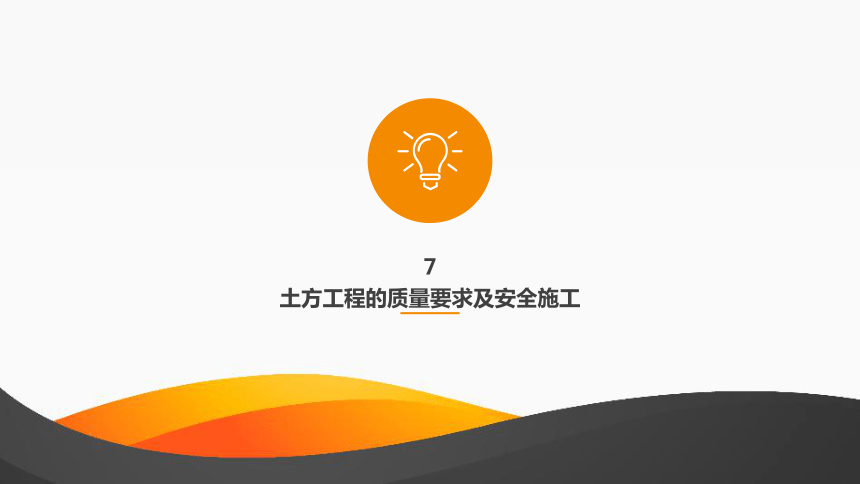

7
土方工程的质量要求及安全施工

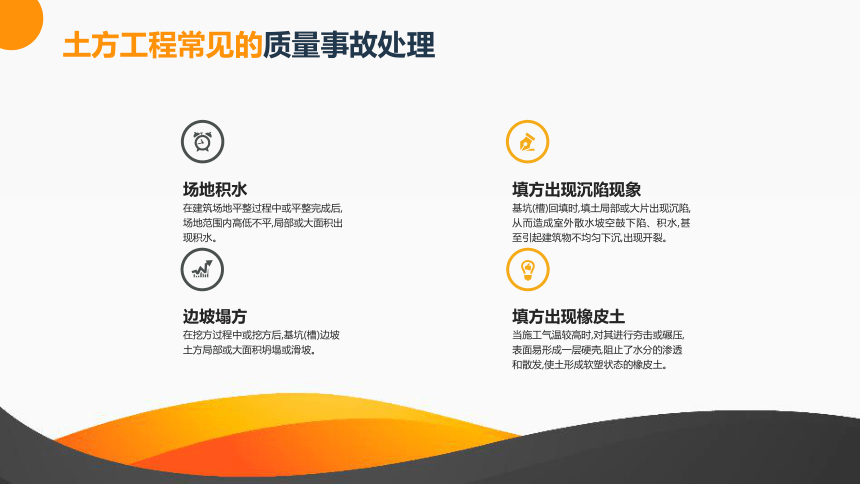

土方工程常见的质量事故处理
在建筑场地平整过程中或平整完成后,场地范围内高低不平,局部或大面积出现积水。
场地积水
在挖方过程中或挖方后,基坑(槽)边坡土方局部或大面积坍塌或滑坡。
边坡塌方
基坑(槽)回填时,填土局部或大片出现沉陷,从而造成室外散水坡空鼓下陷、积水,甚至引起建筑物不均匀下沉,出现开裂。
填方出现沉陷现象
当施工气温较高时,对其进行夯击或碾压,表面易形成一层硬壳,阻止了水分的渗透和散发,使土形成软塑状态的橡皮土。
填方出现橡皮土

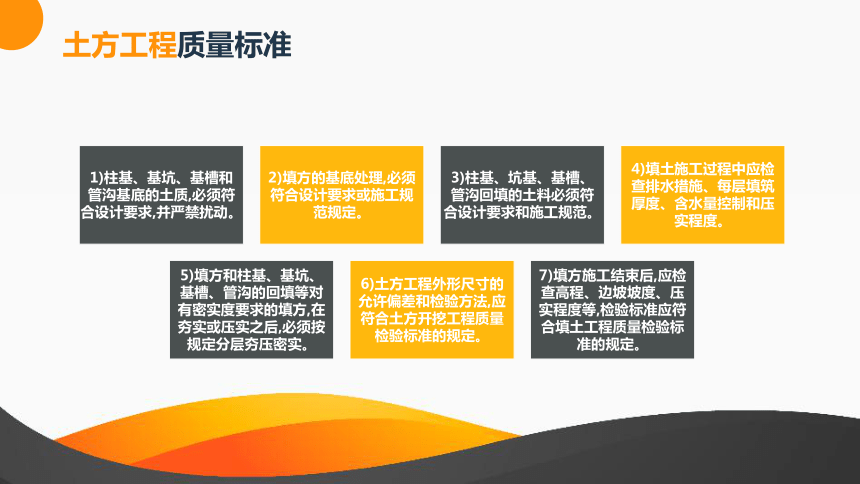

土方工程质量标准

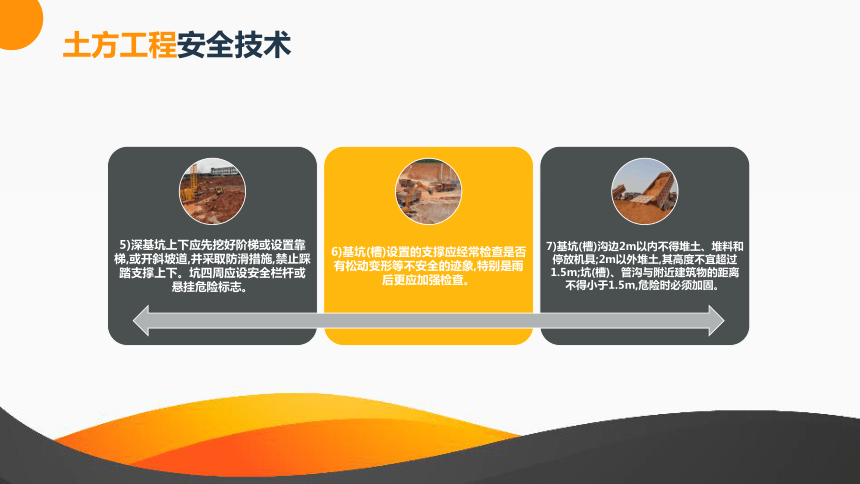

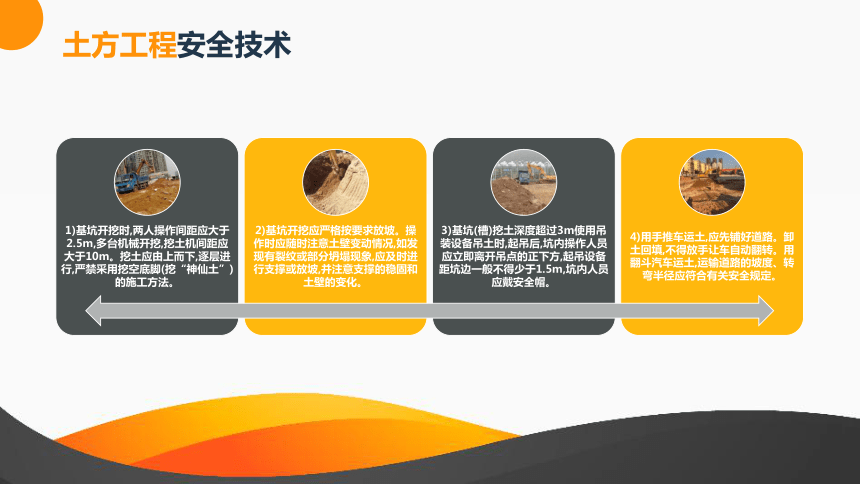

土方工程安全技术
土方工程安全技术
8
土方工程施工方案实例
土方工程施工方案实例
基坑(槽)填方出现橡皮土,造成建筑物不均匀下沉,出现开裂。
工程概况
土方工程施工方案实例
土方工程施工方案实例
(2)防止措施
1)夯(压)实填土时,应适当控制填土的含水量。
2)避免在含水量过大的黏土、粉质黏土、淤泥质土和腐殖土等原状土上进行回填。
3)填方区如有地表水,应设排水沟排水;如有地下水,地下水水位应降低至基底0.5m以下。
4)延缓回填时间,使橡皮土含水量逐渐降低。
5)用干土、石灰粉和碎砖等吸水材料均匀掺入橡皮土中,以吸收土中的水分,降低土的含水量。
6)将橡皮土翻松、晾晒、风干至最优含水量范围,再进行夯(压)实。
7)将橡皮土挖除,然后换土回填夯(压)实,可回填3∶7灰土和级配砂石夯(压)实。
小 结
本项目包括土方工程量的计算与调配、土方施工机械、土方开挖、土方填筑与压实、土方工程的质量要求及安全施工等内容。
土方工程施工时,做好排除地面水、降低地下水位,为土方开挖和基础施工提供良好的施工条件,这对加快施工进度,保证土方工程施工质量和安全,具有十分重要的作用。
降低地下水位方法有许多种,要能根据具体条件正确选择应用,尤其在地下水位较高、土质是细砂或粉砂土的情况下。当基坑开挖采用集水坑降水时,要注意流砂的发生及采取相应的具体防治措施。
在井点降水方法中,重点介绍了轻型井点降水的布置与施工部分,即轻型井点所用设备及其工作原理、轻型井点施工与使用等内容。
采用土方施工机械进行土方工程的挖、运、填、压施工中,重点是土方的填筑与压实。要能正确选择地基因填土的填方土料及填筑压实方法。能分析影响填土压实的主要因素,掌握填土压实质量的检查方法。
小结
思考与练习
1.试述土的可松性及其对土方施工的影响。
2.试述土的基本物理性质对土方施工的影响。
3.试述基坑及基槽土方量的计算方法。
4.试述场地平整土方量计算的步骤和方法。
5.土方调配应遵循哪些原则 调配区如何划分
6.试述土方边坡的表示方法及影响边坡的因素。
7.常用的基坑支护有哪些
8.分析流砂形成的原因以及防治流砂的途径和方法。
9.试述人工降低地下水位的方法及适用范围。
10.如何进行轻型井点降水系统的平面布置与高程布置
11.常用的土方施工机械有哪些 试述其工作特点、适用范围。
12.正铲、反铲挖土机开挖方式有哪几种 如何选择
一、思考题
13.填土压实有哪几种方法 有什么特点 影响填土压实的主要因素有哪些 怎样检查填土压实的质量
14.试述土的最佳含水量的概念,土的含水量和控制干密度对填土质量有何影响
15.土方工程常见的质量事故及处理方法。
16.试述土方工程质量标准与安全技术。
1.某基坑底长度为90m,宽度为60m,深度为10m,四边放坡,边坡坡度为1∶0.5。已知土的最初可松性系数Ks=1.14,最终可松性系数K's=1.05。
1)试计算土方开挖工程量。
2)若混凝土基础和地下室占有体积为2000m3,则应预留多少回填土(以自然状态土体积计)
3)若多余土方外运,外运土方为多少(以自然状态的土体积计)
4)如果用铲斗容量为3.0m3 的汽车外运,需运多少台汽车
二、练习题
2.某场地如图所示,方格边长为20m。
1)试按挖填平衡原则确定场地平整的设计高程H0。
2)当ix=0.2%,iy=0时,确定方格角点和设计高程。
3)当ix=0.2%,iy=0.3%时,确定方格角点的计划高程。然后算出方格角点的施工高度、绘出零线,计算挖方量和填方量(不考虑土的可松性影响)。
3.某建筑基坑底面积为30m×25m,深度为5.0m,基坑边坡系数为0.5,设天然地面相对高程为±0.000,天然地面至-1.000为亚黏土,-1.000~-9.000为砂砾层,下部为黏土层(可视为不透水层);地下水为无压水;渗透系数K =25m/d。现拟用轻型井点系统降低地下水位,试求:
1)绘制井点系统的平面和高程布置图。
2)计算涌水量、井点管数量和间距(井点管直径为38mm)。
