项目1 土方工程施工

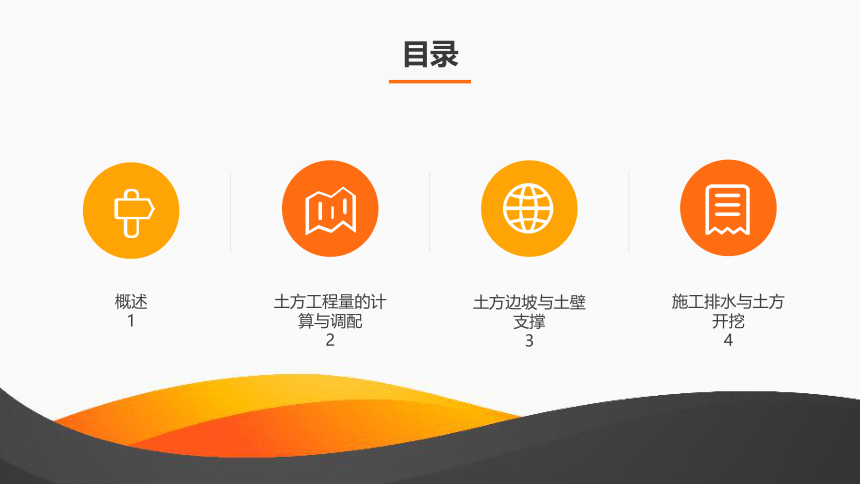

概述
1
土方工程量的计算与调配
2
土方边坡与土壁支撑
3
施工排水与土方开挖
4

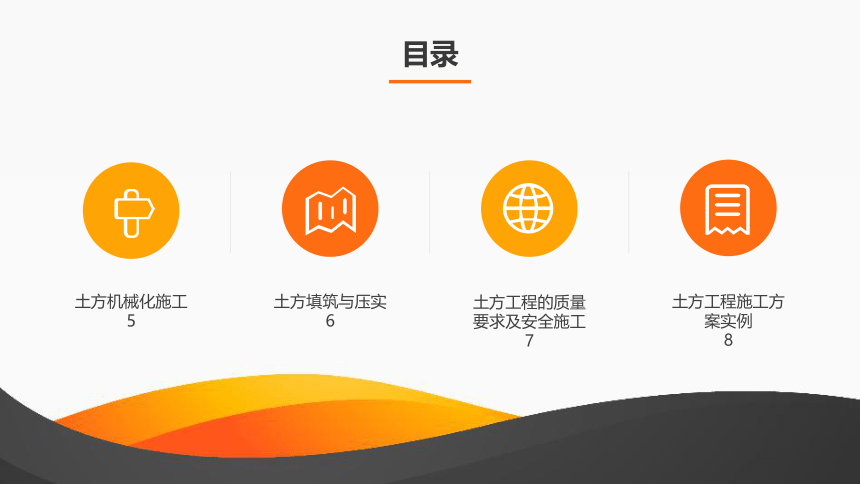

目录
土方机械化施工 5
土方填筑与压实 6
土方工程的质量要求及安全施工
7
土方工程施工方案实例
8
目录

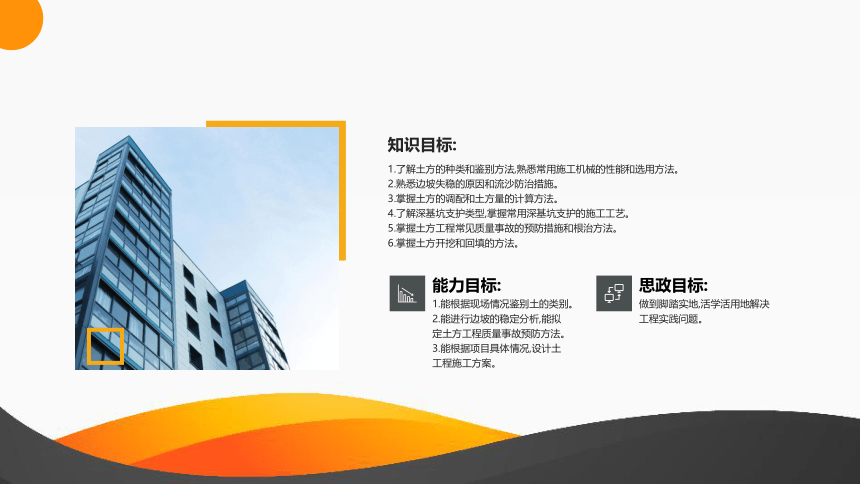

能力目标:
1.能根据现场情况鉴别土的类别。
2.能进行边坡的稳定分析,能拟定土方工程质量事故预防方法。
3.能根据项目具体情况,设计土工程施工方案。
思政目标:
做到脚踏实地,活学活用地解决工程实践问题。
1.了解土方的种类和鉴别方法,熟悉常用施工机械的性能和选用方法。
2.熟悉边坡失稳的原因和流沙防治措施。
3.掌握土方的调配和土方量的计算方法。
4.了解深基坑支护类型,掌握常用深基坑支护的施工工艺。
5.掌握土方工程常见质量事故的预防措施和根治方法。
6.掌握土方开挖和回填的方法。
知识目标:

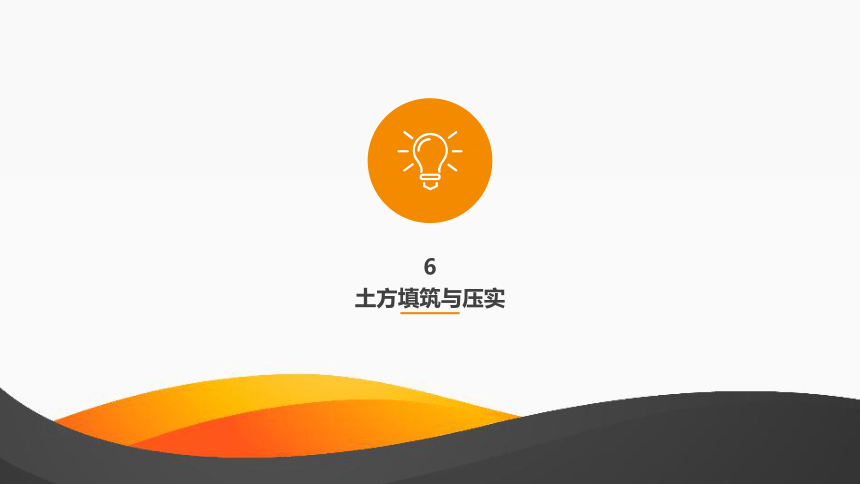

6
土方填筑与压实
填筑要求
填筑要求
1
2
填土压实的要求
密实度要求
一般要求
1)填土应尽量采用同类土填筑,并宜控制土的含水量在最优含水量范围内。当采用不同的土填筑时,应按土类有规则地分层铺填,将透水性大的土层置于透水性较小的土层之下,不得混杂使用,边坡不得用透水性较小的土封闭,以利于水分排除和基土稳定,并避免在填方内形成水囊和产生滑动现象。
2)填土应从最低处开始,由下向上分层铺填碾压或夯实。
3)在地形起伏之处,应做好接槎处理,修筑1∶2阶梯形边坡,每台阶高可取50cm、宽100cm。分段填筑时每层接缝处应做成坡度大于1∶1.5的斜坡,碾迹重叠0.5~1.0m,上下层错缝距离不应小于1m。接缝部位不得在基础、墙角、柱墩等重要部位。
4)填土应预留一定的下沉高度,以备在行车、堆重或干湿交替等自然因素作用下,土体逐渐沉落密实。预留沉降量应根据工程性质、填方高度、填料种类、压实系数和地基情况等因素确定。当土方用机械分层夯实时,其预留下沉高度(以填方高度的百分数计)分别为:对砂土,为1.5%;对粉质黏土,为3%~3.5%。
填土压实方法
碾压法是利用机械滚轮的压力压实土壤,使之达到所需的密实度,此法多用于大面积填土工程。
碾压法
夯实法是利用夯锤自由下落的冲击力来夯实土壤,主要用于小面积回填。夯实法分为人工夯实和机械夯实两种。
夯实法
振动压实法是将振动压实机放在土层表面,借助振动机械使压实机械振动,土颗粒在振动力的作用下发生相对位移而达到紧密状态。
振动压实法
影响填土压实质量的因素
填土压实后的密度与压实机械在其上
所施加的功有一定的关系。土的密度与所消耗的功的关系如图所示。
压实功的影响
土的密度与所耗的功的关系曲线
影响填土压实质量的因素
填土土料含水量的大小,直接影响夯实(碾压)质量。
土的含水量的影响
土的最佳含水量和最大干密度参考
影响填土压实质量的因素
