项目1 土方工程施工

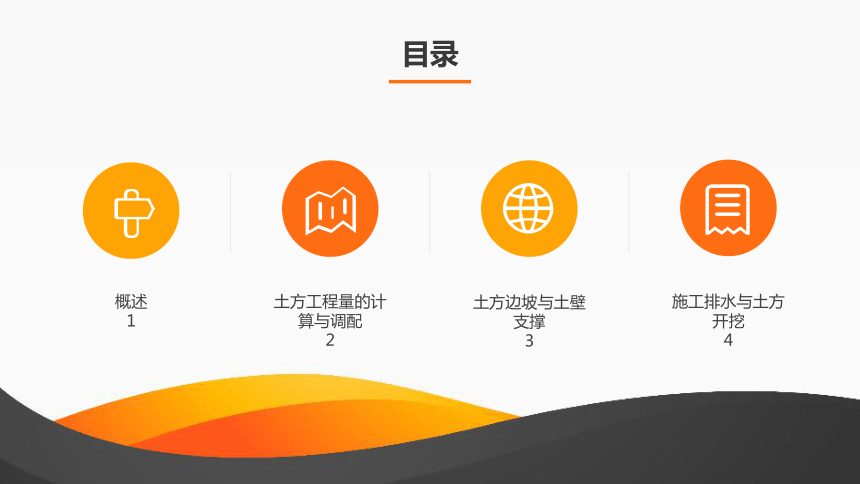

概述
1
土方工程量的计算与调配
2
土方边坡与土壁支撑
3
施工排水与土方开挖
4

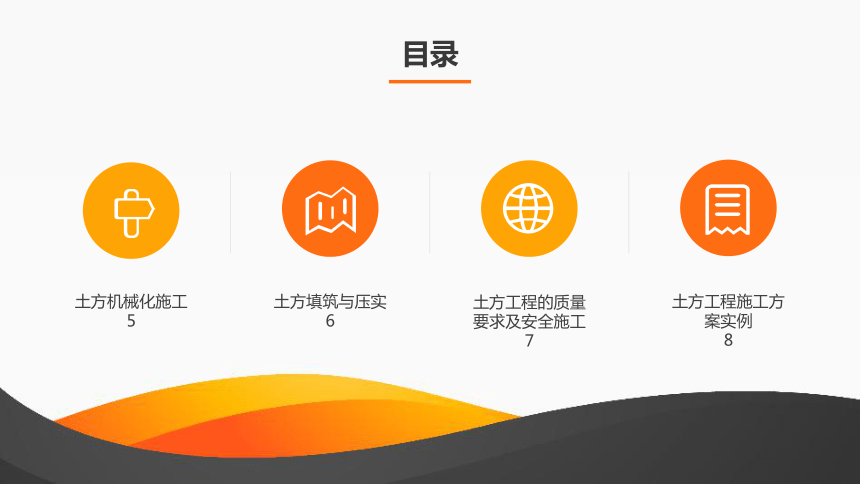

目录
土方机械化施工 5
土方填筑与压实 6
土方工程的质量要求及安全施工
7
土方工程施工方案实例
8
目录

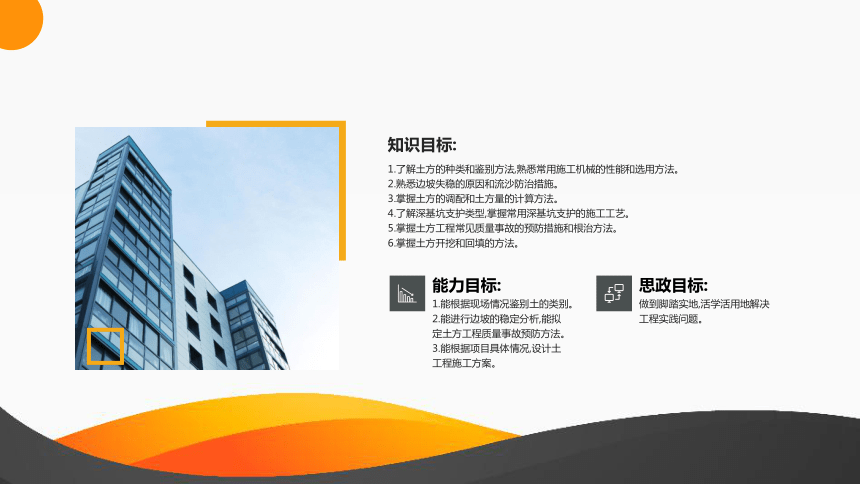

能力目标:
1.能根据现场情况鉴别土的类别。
2.能进行边坡的稳定分析,能拟定土方工程质量事故预防方法。
3.能根据项目具体情况,设计土工程施工方案。
思政目标:
做到脚踏实地,活学活用地解决工程实践问题。
1.了解土方的种类和鉴别方法,熟悉常用施工机械的性能和选用方法。
2.熟悉边坡失稳的原因和流沙防治措施。
3.掌握土方的调配和土方量的计算方法。
4.了解深基坑支护类型,掌握常用深基坑支护的施工工艺。
5.掌握土方工程常见质量事故的预防措施和根治方法。
6.掌握土方开挖和回填的方法。
知识目标:

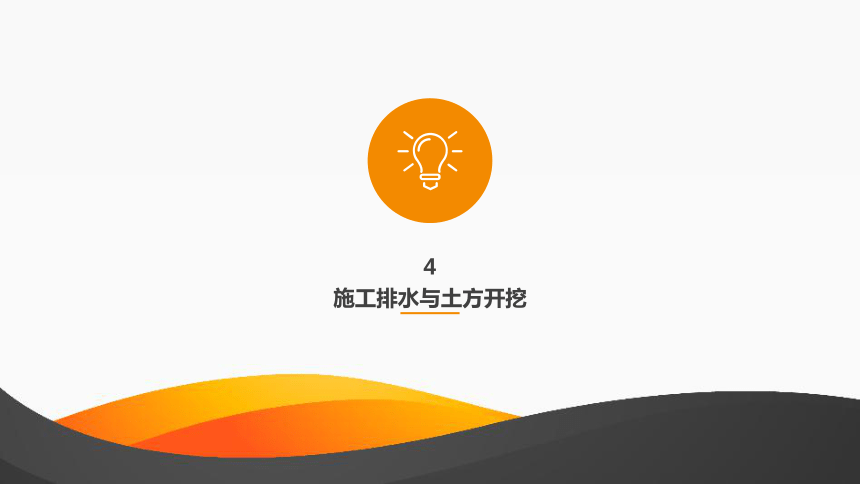

4
施工排水与土方开挖
施工排水
地面水的排除通常采用设置排水沟、截水沟或修筑土堤等设施来进行,应尽量利用自然地形来设置排水沟,以便将水直接排至场外。
地面排水
(1)集水井设置
(2)流砂的产生及其防治
集水井降水
(1)轻型井点(2)喷射井点(3)深井井点(4)电渗井点(5)管井井点(6)降水对周围建筑的影响及防止措施
井点降水
为了保证土方施工顺利进行,应对施工现场的排水系统进行总体规划,做到场地排水通畅。土方施工排水包括排除地面水和降低地下水。
定位放线
1.基槽放线
2.柱基放线
基坑(槽)开挖
开挖基坑(槽)时的注意要点
1）施工前必须做好地面排水和降低地下水位工作,地下水位应降低至基坑底以下0.5~1.0m后方可开挖。降水工作应持续到回填完毕。
2）挖出的土除预留一部分用作回填外,不得在场地内任意堆放,应把多余的土运到弃土地区,以免妨碍施工。为防止坑壁滑坡,根据土质情况及坑(槽)深度,在坑顶两边一定距离(一般为2m)内不得堆放弃土,在此距离外堆土高度不得超过1.5m,否则,应验算边坡的稳定性。在桩基周围、墙基或围墙一侧,不得堆土过高。在坑边放置有动载的机械设备时,也应根据验算结果,距坑边较远距离停置,如地质条件不好,还应采取加固措施。
基坑(槽)开挖
3）为了防止基底土(特别是软土)受到浸水或其他原因的扰动,基坑(槽)挖好后,应立即做垫层或浇筑基础,否则,挖土时应在基底高程以上保留厚度为150~300mm的土层,待基础施工时再行挖去。如用机械挖土,为防止基底土被扰动,结构被破坏,不应直接挖到坑(槽)底,应根据机械种类在基底高程以上留出一定厚度的土层,待基础施工前通过人工铲平修整。使用铲运机、推土机时,保留土层厚度为150~200mm,使用正铲、反铲或拉铲挖土时为200~300mm。
4）挖土不得超挖(挖至基坑槽的设计高程以下)。若个别处超挖,应用与基土相同的土料填补,并夯实到要求的密实度。如用原土填补不能达到要求的密实度时,应用碎石类土填补,并仔细夯实。重要部位如被超挖时,可用低强度等级的混凝土填补。
基坑(槽)开挖
5）雨季施工时,基坑(槽)应分段开挖,挖好一段浇筑一段垫层,并在基坑(槽)两侧围以土堤或挖排水沟,以防地面雨水流入基(坑)槽,同时应经常检查边坡和支撑情况,以防止坑壁受水浸泡造成塌方。
6）基坑开挖时,应对平面控制桩、水准点、基坑平面位置、水平高程、边坡坡度等经常复测检查。
基坑(槽)开挖
