(共39张PPT)
项目8 天正建筑平面图绘制

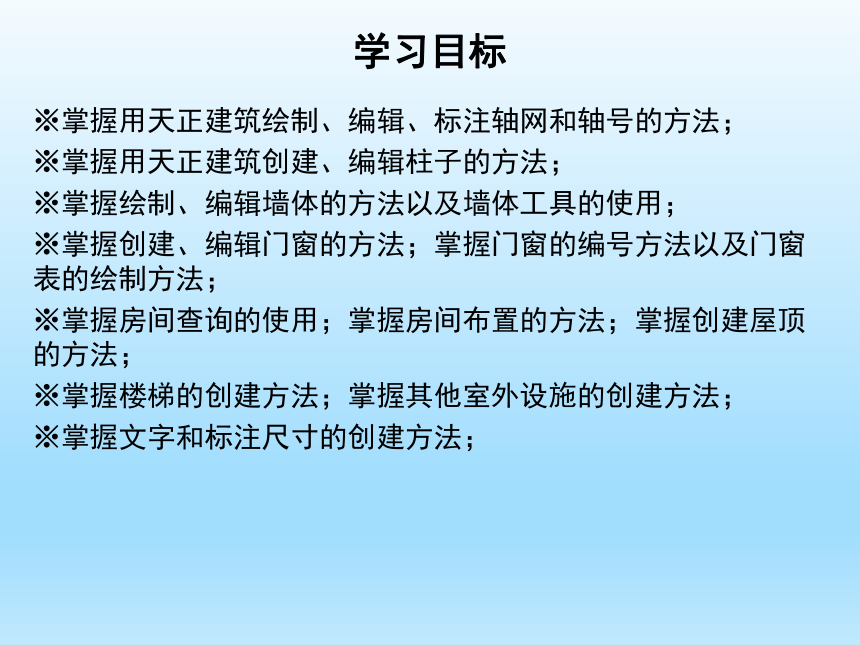

学习目标
※掌握用天正建筑绘制、编辑、标注轴网和轴号的方法；
※掌握用天正建筑创建、编辑柱子的方法；
※掌握绘制、编辑墙体的方法以及墙体工具的使用；
※掌握创建、编辑门窗的方法；掌握门窗的编号方法以及门窗表的绘制方法；
※掌握房间查询的使用；掌握房间布置的方法；掌握创建屋顶的方法；
※掌握楼梯的创建方法；掌握其他室外设施的创建方法；
※掌握文字和标注尺寸的创建方法；

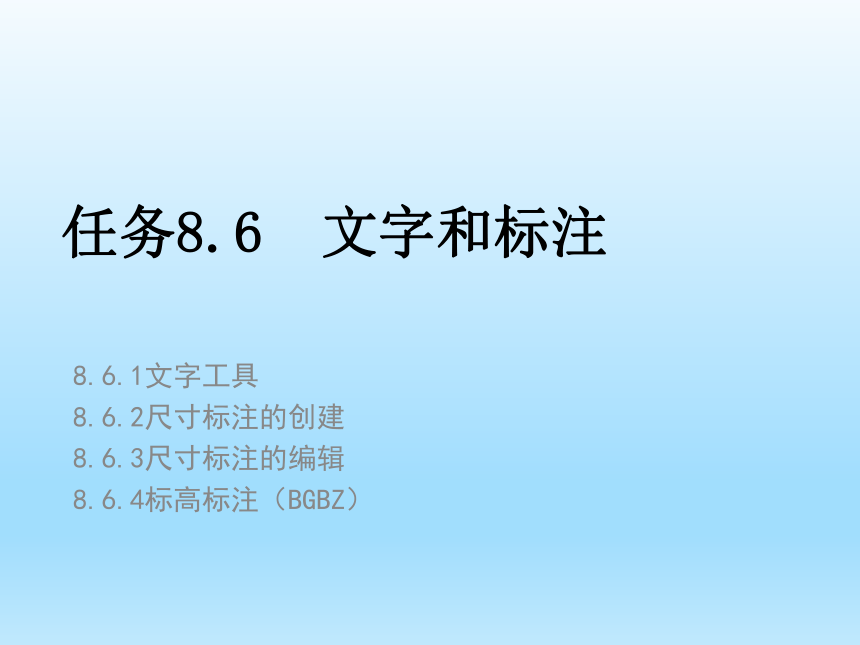

任务8.6 文字和标注
8.6.1文字工具
8.6.2尺寸标注的创建
8.6.3尺寸标注的编辑
8.6.4标高标注（BGBZ）

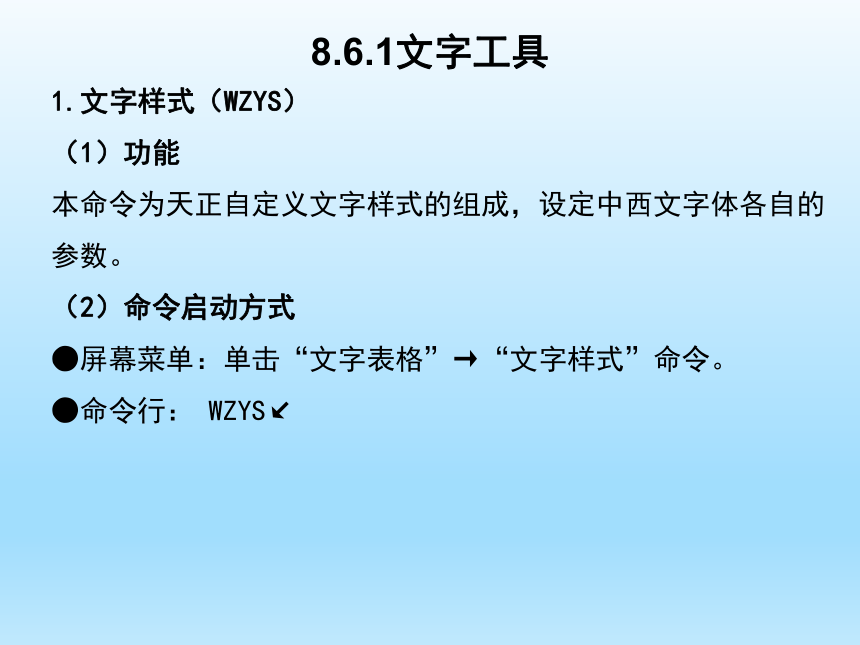

8.6.1文字工具
1.文字样式（WZYS）
（1）功能
本命令为天正自定义文字样式的组成，设定中西文字体各自的参数。
（2）命令启动方式
●屏幕菜单：单击“文字表格”→“文字样式”命令。
●命令行： WZYS↙

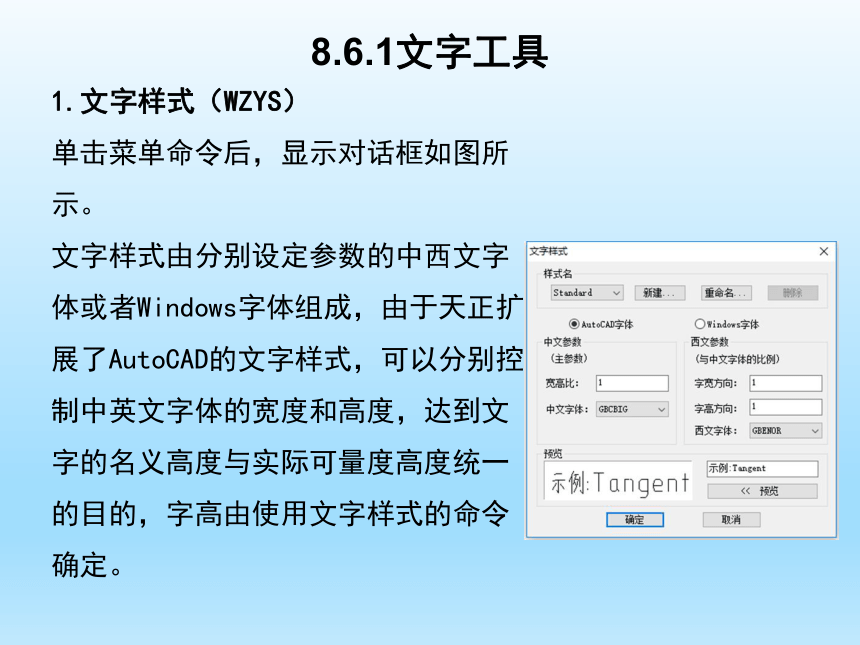

8.6.1文字工具
1.文字样式（WZYS）
单击菜单命令后，显示对话框如图所示。
文字样式由分别设定参数的中西文字体或者Windows字体组成，由于天正扩展了AutoCAD的文字样式，可以分别控制中英文字体的宽度和高度，达到文字的名义高度与实际可量度高度统一的目的，字高由使用文字样式的命令确定。

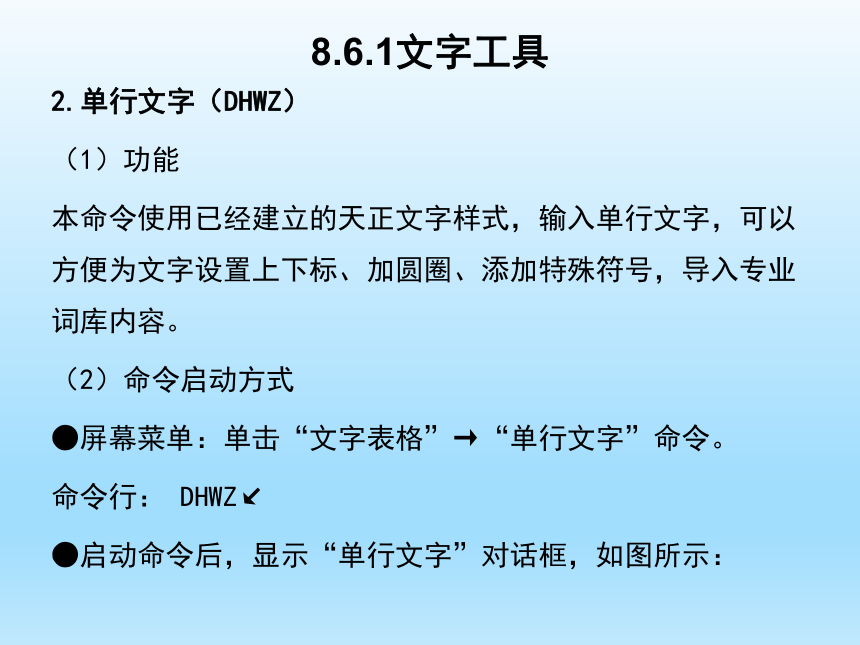

8.6.1文字工具
2.单行文字（DHWZ）
（1）功能
本命令使用已经建立的天正文字样式，输入单行文字，可以方便为文字设置上下标、加圆圈、添加特殊符号，导入专业词库内容。
（2）命令启动方式
●屏幕菜单：单击“文字表格”→“单行文字”命令。
命令行： DHWZ↙
●启动命令后，显示“单行文字”对话框，如图所示：

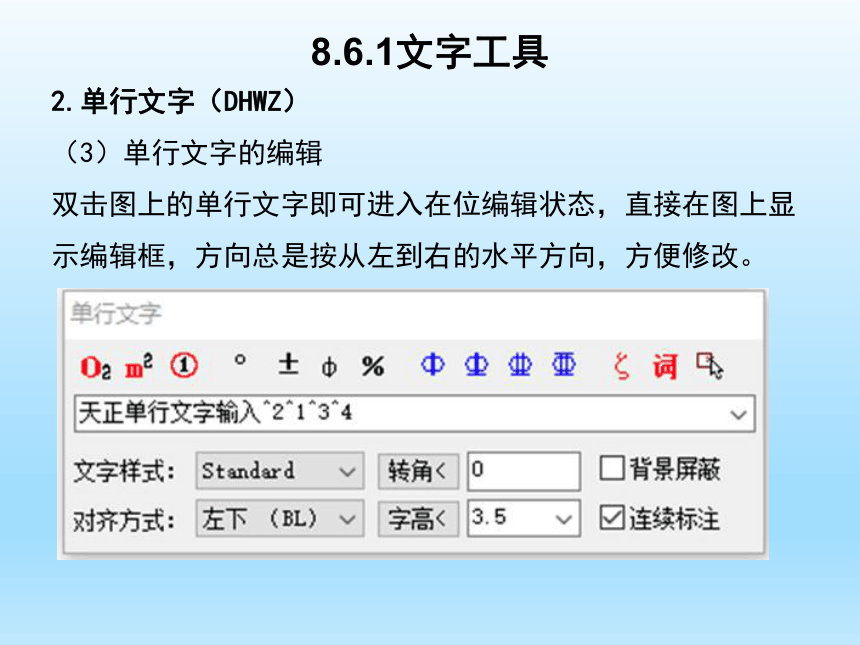

8.6.1文字工具
2.单行文字（DHWZ）
（3）单行文字的编辑
双击图上的单行文字即可进入在位编辑状态，直接在图上显示编辑框，方向总是按从左到右的水平方向，方便修改。

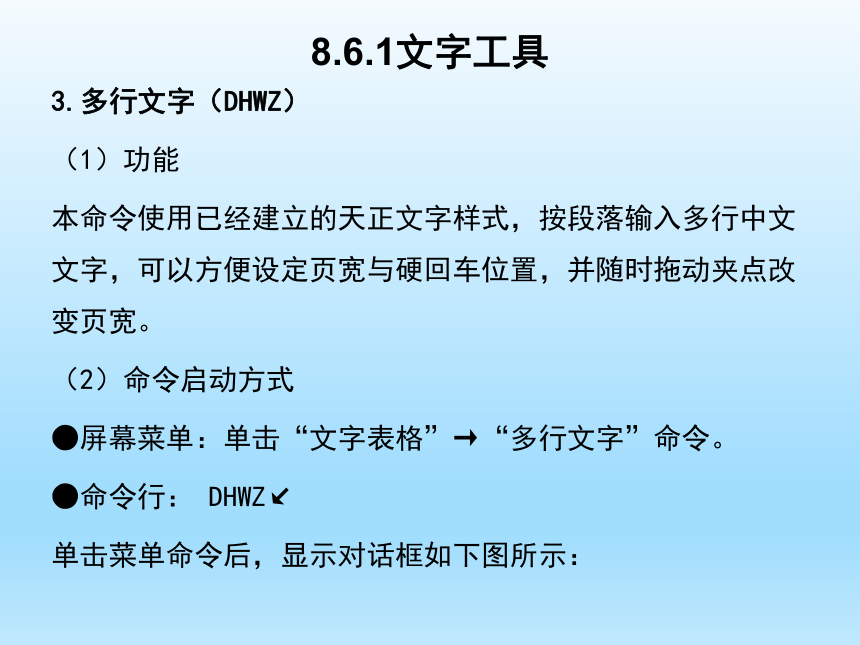

8.6.1文字工具
3.多行文字（DHWZ）
（1）功能
本命令使用已经建立的天正文字样式，按段落输入多行中文文字，可以方便设定页宽与硬回车位置，并随时拖动夹点改变页宽。
（2）命令启动方式
●屏幕菜单：单击“文字表格”→“多行文字”命令。
●命令行： DHWZ↙
单击菜单命令后，显示对话框如下图所示：

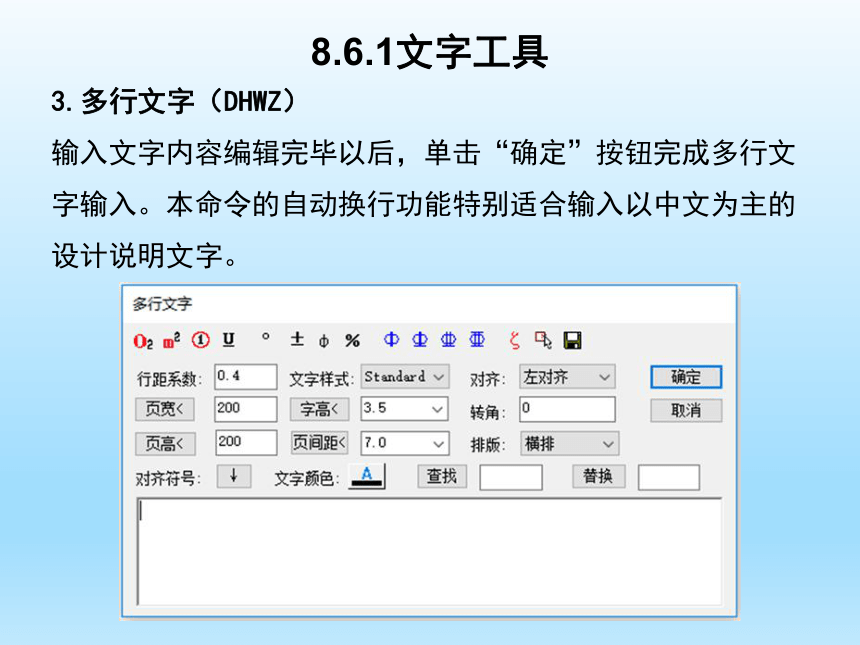

8.6.1文字工具
3.多行文字（DHWZ）
输入文字内容编辑完毕以后，单击“确定”按钮完成多行文字输入。本命令的自动换行功能特别适合输入以中文为主的设计说明文字。
8.6.1文字工具

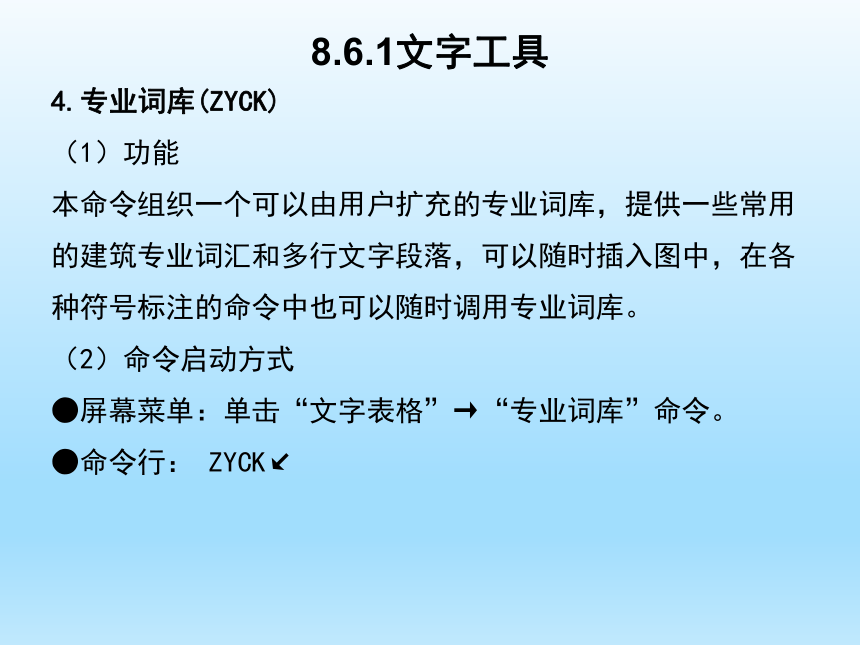

4.专业词库(ZYCK)
（1）功能
本命令组织一个可以由用户扩充的专业词库，提供一些常用的建筑专业词汇和多行文字段落，可以随时插入图中，在各种符号标注的命令中也可以随时调用专业词库。
（2）命令启动方式
●屏幕菜单：单击“文字表格”→“专业词库”命令。
●命令行： ZYCK↙

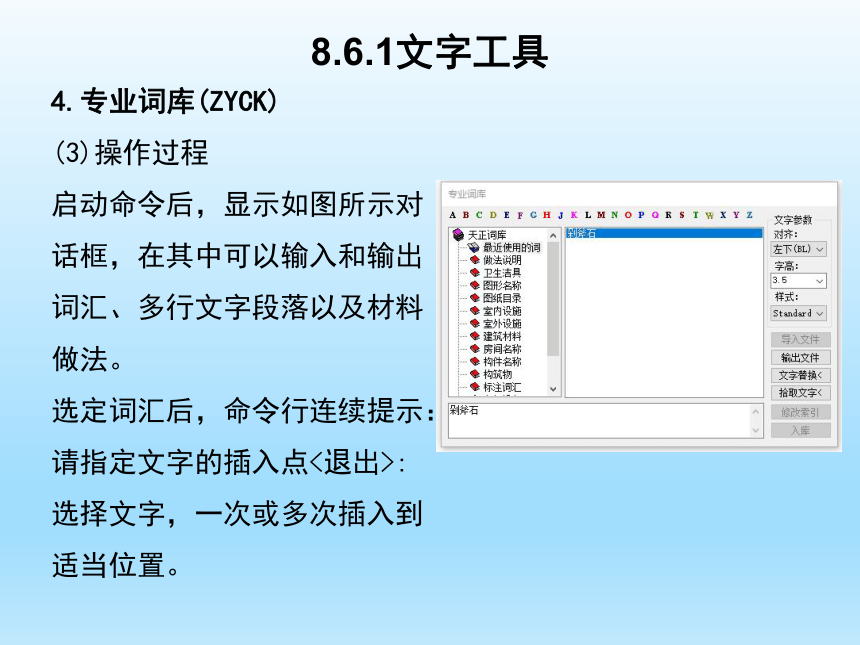

8.6.1文字工具
4.专业词库(ZYCK)
(3)操作过程
启动命令后，显示如图所示对话框，在其中可以输入和输出词汇、多行文字段落以及材料做法。
选定词汇后，命令行连续提示：
请指定文字的插入点<退出>: 选择文字，一次或多次插入到适当位置。

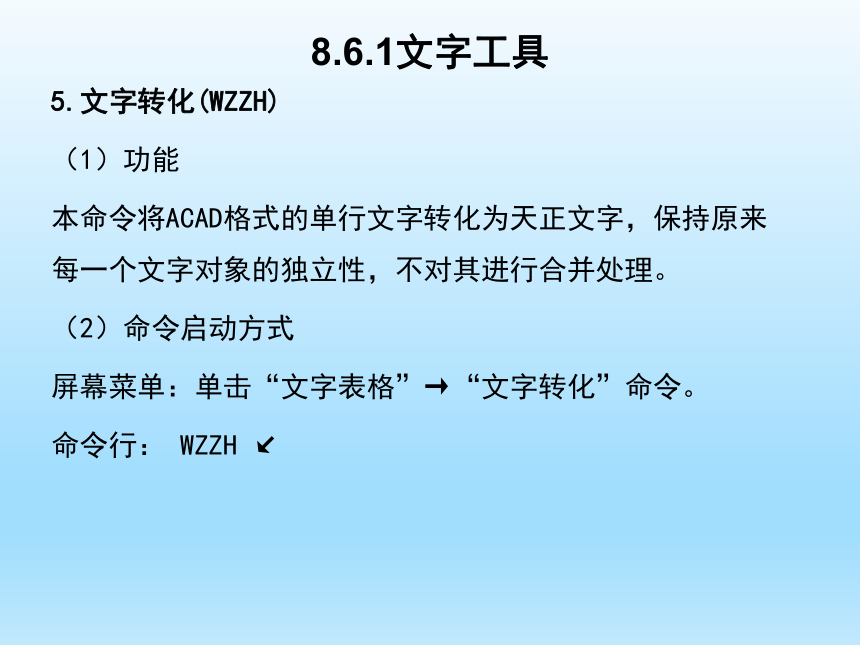

8.6.1文字工具
5.文字转化(WZZH)
（1）功能
本命令将ACAD格式的单行文字转化为天正文字，保持原来每一个文字对象的独立性，不对其进行合并处理。
（2）命令启动方式
屏幕菜单：单击“文字表格”→“文字转化”命令。
命令行： WZZH ↙
8.6.1文字工具
5.文字转化(WZZH)
(3)操作过程
单击菜单命令后，系统提示：
请选择ACAD单行文字: 可以一次选择图上的多个文字串，回车结束命令，系统报告如下：
全部选中的N个ACAD文字成功的转化为天正文字!
本命令对ACAD生成的单行文字起作用，但对多行文字不起作用。
8.6.1文字工具
6.文字合并
（1）功能
本命令将多个单行文字转化为天正多行文字或者单行文字，同时对其中多行排列的多个text文字对象进行合并处理，由用户决定生成一个天正多行文字对象还是一个单行文字对象。
（2）命令启动方式
屏幕菜单：单击“文字表格”→“文字合并”命令。
命令行： WZHB ↙
8.6.1文字工具
6.文字合并
启动命令后，系统提示：
请选择要合并的文字段落: 一次选择图上的多个文字串↙
[合并为单行文字(D)]<合并为多行文字>:D
移动到目标位置<替换原文字>: 拖动合并后的文字段落，到目标位置取点定位
8.6.1文字工具
7.统一字高
（1）功能
本命令将涉及ACAD文字、天正文字的文字字高按给定尺寸进行统一。
（2）命令启动方式
屏幕菜单：单击“文字表格”→“统一字高”命令。
命令行： TYZG ↙
8.6.1文字工具
7.统一字高
（3）操作过程
启动命令后，系统提示：
TEQUALTEXTHEIGHT请选择要修改的文字（ACAD文字，天正文字）<退出>： 选择要统一高度的文字↙
TEQUALTEXTHEIGHT 字高() <3.5mm> ：键入新的统一字高↙
8.6.2尺寸标注的创建
1.两点标注
（1）功能
本命令为两点连线附近有关系的轴线、墙线、门窗、柱子等构件标注尺寸，并可标注各墙中点或者添加其他标注点，“U”热键可撤销上一个标注点。
（2）命令启动方式
●屏幕菜单：单击“尺寸标注”→“两点标注”命令。
●命令行： LDBZ ↙
8.6.2尺寸标注的创建
1.两点标注
（3）操作过程
启动命令后，系统提示：
起点(当前墙面标注)或 [墙中标注(C)]<退出>: 在标注尺寸线一端选择起始点或键入C进入墙中标注，提示相同
终点<选物体>: 在标注尺寸线另一端选择结束点
请选择不要标注的轴线和墙体: 如果要略过其中不需要标注的轴线和墙，这里有机会去掉这些对象
8.6.2尺寸标注的创建
1.两点标注
（3）操作过程
请选择不要标注的轴线和墙体: 回车结束选择
选择其他要标注的门窗和柱子:选择其它墙段上的门窗等图元
请输入其他标注点[参考点(R)/撤消上一标注点(U)]<退出>: 选择其他点
请输入其他标注点[参考点(R)/撤消上一标注点(U)]<退出>: 回车结束标注
8.6.2尺寸标注的创建
2.逐点标注
（1）功能
本命令是一个通用的灵活标注工具，对选择的一串给定点沿指定方向和选定的位置标注尺寸。特别适用于没有指定天正对象特征，需要取点定位标注的情况，以及其他标注命令难以完成的尺寸标注。
（2）命令启动方式
●屏幕菜单：单击“尺寸标注”→“逐点标注”命令。
●命令行： ZDBZ ↙
8.6.2尺寸标注的创建
2.逐点标注
（3）操作过程
启动命令后，系统提示：
起点或 [参考点(R)]<退出>: 选择第一个标注点作为起始点；
第二点<退出>: 选择第二个标注点；
请选择尺寸线位置或 [更正尺寸线方向(D)]<退出>: 拖动尺寸线，选择尺寸线就位点,或键入“D”选择线或墙对象用于确定尺寸线方向。
8.6.2尺寸标注的创建
2.逐点标注
（3）操作过程
请输入其他标注点或 [撤消上一标注点(U)]<结束>: 逐点给出标注点，并可以回退；
请输入其他标注点或 [撤消上一标注点(U)]<结束>: 继续取点，以回车结束命令。
8.6.3尺寸标注的编辑
1.尺寸打断（CCDD）
（1）功能
本命令把整体的天正自定义尺寸标注对象在指定的尺寸界线上打断，成为两段互相独立的尺寸标注对象，可以各自拖动夹点、移动和复制。
（2）命令启动方式
●屏幕菜单：单击“尺寸标注”→“尺寸编辑”→“尺寸打断”命令。
●命令行： CCDD ↙
8.6.3尺寸标注的编辑
例17：如图将一条尺寸线打断成为两段。
8.6.3尺寸标注的编辑
例17：如图将一条尺寸线打断成为两段。
启动命令，系统提示：
TDIMBREAK请在要打断的一侧选择尺寸线<退出>: 在要打断的位置选择尺寸线，系统随即打断尺寸线，选择预览尺寸线可见已经是两个独立对象。
8.6.3尺寸标注的编辑
2.合并区间(HBQJ)
（1）功能
将连续的多个尺寸标注合并为一个。合并区间新增加了一次框选多个尺寸界线箭头的命令交互方式，可大大提高合并多个区间时的效率，本命令可作为“增补尺寸”命令的逆命令使用。
（2）命令的启动方式
屏幕菜单：单击“尺寸标注”→“尺寸编辑”→“合并区间”命令。
命令行： HBQJ ↙
8.6.3尺寸标注的编辑
例18： 如图将方框选区间内的尺寸界线箭头进行合并。
8.6.3尺寸标注的编辑
例18： 如图将方框选区间内的尺寸界线箭头进行合并。
启动命令，系统提示：
TCONBINEDIM选择待合并的尺寸区间一<退出>: 选择600
TCONBINEDIM选择待合并的尺寸区间二<退出>: 选择1500（此时，区间一/区间二已合并为一个区间2100）
重新启动命令，系统提示：
TCONBINEDIM选择待合并的尺寸区间一<退出>: 选择2100（上一步已经合并的）
TCONBINEDIM选择待合并的尺寸区间二<退出>: 选择2400
8.6.3尺寸标注的编辑
3. 对齐标注（DQBZ）
（1）功能
本命令用于一次按Y向坐标对齐多个尺寸标注对象，对齐后各个尺寸标注对象按参考标注的高度对齐排列。
（2）命令启动方式
●屏幕菜单：单击“尺寸标注”→“尺寸编辑”→“对齐标注”命令。
●命令行： DQBZ ↙
8.6.3尺寸标注的编辑
例19：如图将图中三条尺寸线合并为一条。
8.6.3尺寸标注的编辑
例19：如图将图中三条尺寸线合并为一条。
启动命令，系统提示：
TARRANGEDIM选择参考标注<退出>: 选择作为样板的标注，它的高度作为对齐的标准
TARRANGEDIM选择其它标注<退出>: 选择其他要对齐排列的标注
......
TARRANGEDIM选择其它标注<退出>: 回车退出命令
8.6.3尺寸标注的编辑
4.增补尺寸(ZBCC)
（1）功能
本命令在一个天正自定义直线标注对象中增加区间，增补新的尺寸界线断开原有区间，但不增加新标注对象，双击尺寸标注对象即可进入本命令。
（2）命令启动方式
●屏幕菜单：单击“尺寸标注”→“尺寸编辑”→“增补尺寸”命令。
●命令行： ZBCC ↙
8.6.3尺寸标注的编辑
例20：如图将图中左侧尺寸增补为右侧所示。
8.6.3尺寸标注的编辑
例20：如图将图中左侧尺寸增补为右侧所示。
启动命令，系统提示：
TBREAKDIM请选择尺寸标注<退出>: 选择要在其中增补的尺寸线分段
TBREAKDIM点取待增补的标注点的位置或 [参考点(R)]<退出>: 捕捉选择增补点
8.6.3尺寸标注的编辑
例20：如图将图中左侧尺寸增补为右侧所示。
TBREAKDIM点取待增补的标注点的位置或 [参考点(R)撤销上一标注点（U）]<退出>:继续选择增补点
......
TBREAKDIM点取待增补的标注点的位置或 [参考点(R)撤销上一标注点（U）]<退出>:回车退出命令
8.6.4标高标注
1.功能
本命令在界面中分为两个页面，分别用于建筑专业和总图专业标高标注。地坪标高符合总图制图规范的三角形、圆形实心标高符号，提供可选的两种标注排列，标高数字右方或者下方可加注文字，说明标高的类型。标高文字的夹点可以拖动以移动标高文字。
2.命令启动方式
●屏幕菜单：单击“符号标注”→“标高标注”命令。
●命令行： BGBZ ↙
8.6.4标高标注
1.功能
本命令在界面中分为两个页面，分别用于建筑专业和总图专业标高标注。地坪标高符合总图制图规范的三角形、圆形实心标高符号，提供可选的两种标注排列，标高数字右方或者下方可加注文字，说明标高的类型。标高文字的夹点可以拖动以移动标高文字。
2.命令启动方式
●屏幕菜单：单击“符号标注”→“标高标注”命令。
●命令行： BGBZ ↙
8.6.4标高标注
3.操作过程
启动命令后，显示对话框如图所示：
默认不勾选“手工输入”复选框，自动取光标所在的Y坐标作为标高数值，当勾选“手工输入”复选框时，要求在表格内输入楼层标高。
