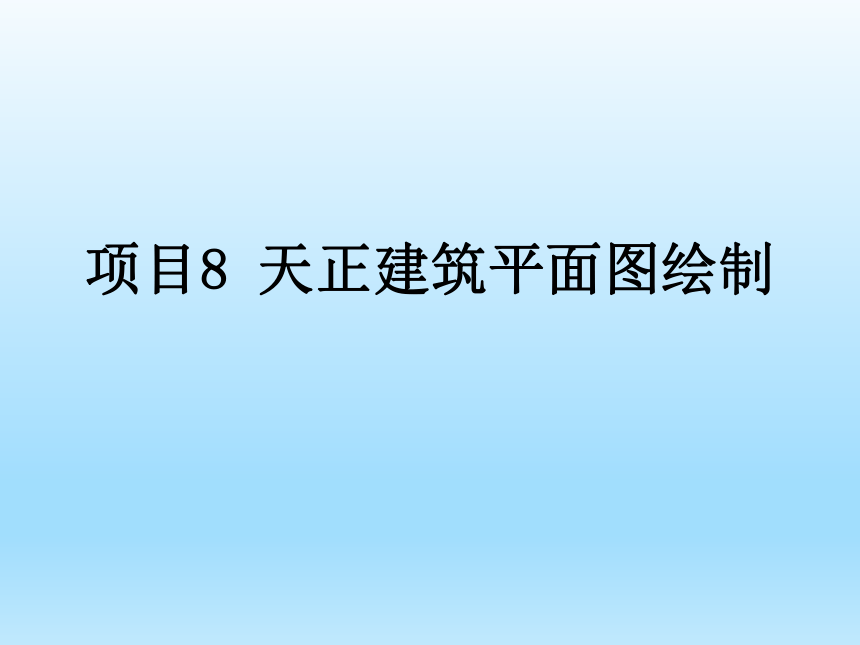

项目8 天正建筑平面图绘制

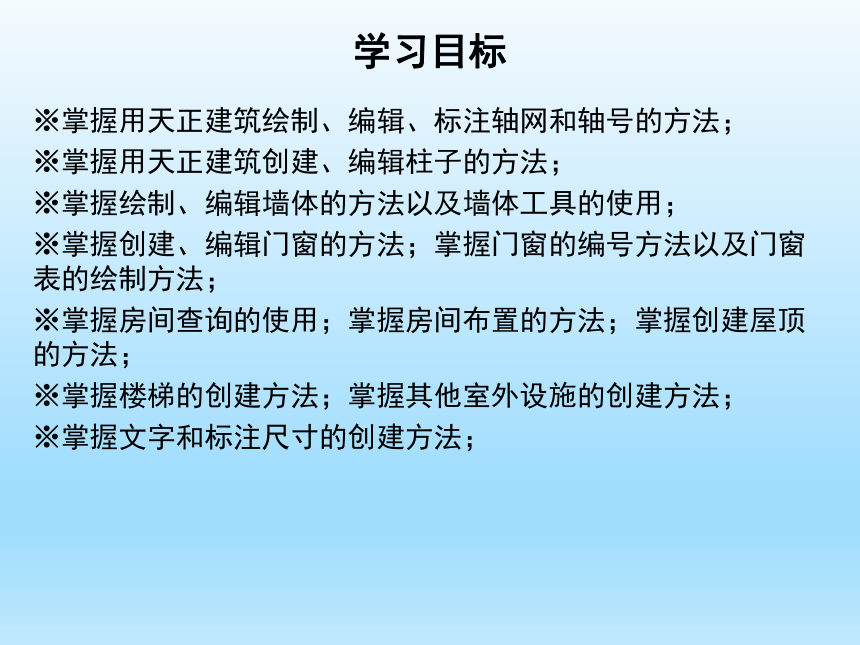

学习目标
※掌握用天正建筑绘制、编辑、标注轴网和轴号的方法；
※掌握用天正建筑创建、编辑柱子的方法；
※掌握绘制、编辑墙体的方法以及墙体工具的使用；
※掌握创建、编辑门窗的方法；掌握门窗的编号方法以及门窗表的绘制方法；
※掌握房间查询的使用；掌握房间布置的方法；掌握创建屋顶的方法；
※掌握楼梯的创建方法；掌握其他室外设施的创建方法；
※掌握文字和标注尺寸的创建方法；

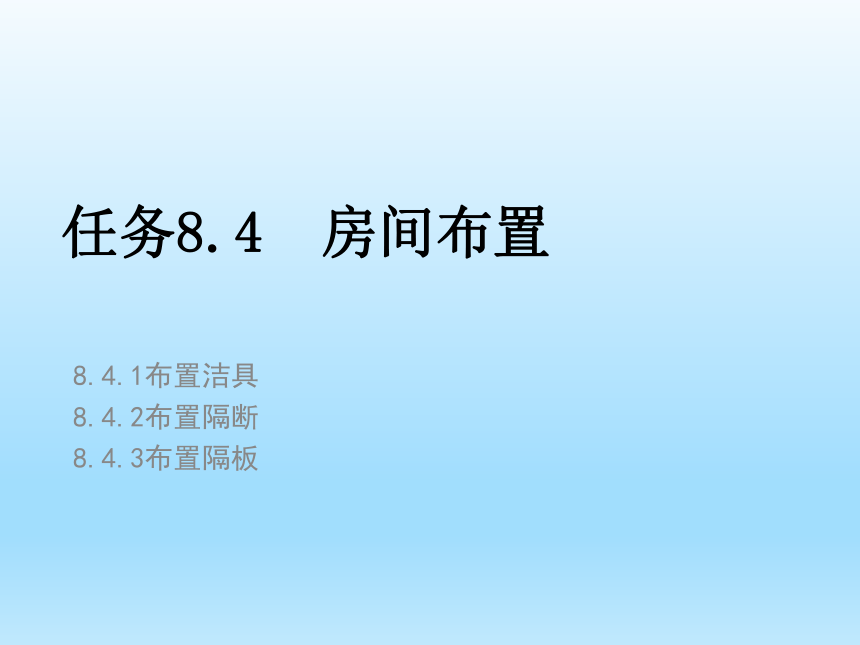

任务8.4 房间布置
8.4.1布置洁具
8.4.2布置隔断
8.4.3布置隔板
8.4.1布置洁具

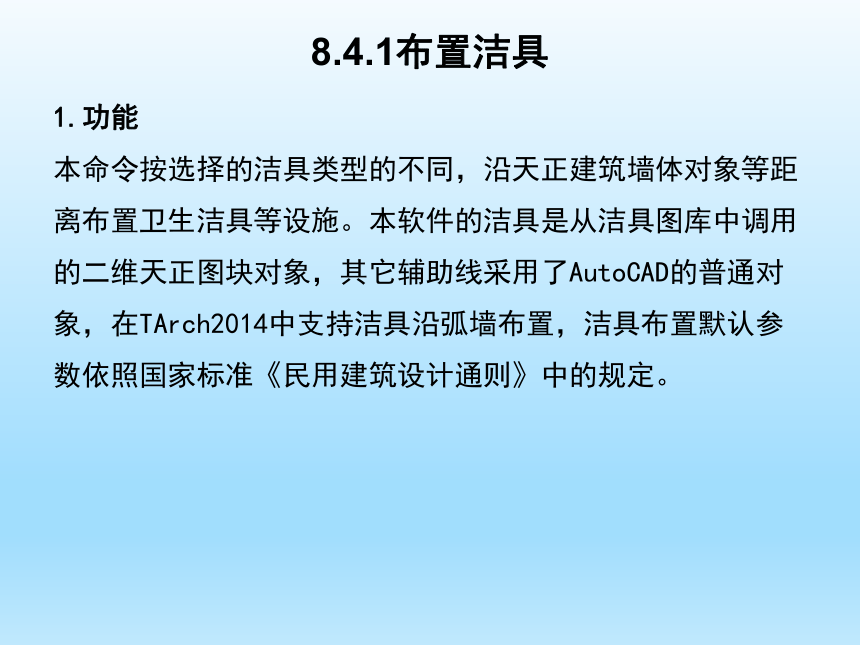

1.功能
本命令按选择的洁具类型的不同，沿天正建筑墙体对象等距离布置卫生洁具等设施。本软件的洁具是从洁具图库中调用的二维天正图块对象，其它辅助线采用了AutoCAD的普通对象，在TArch2014中支持洁具沿弧墙布置，洁具布置默认参数依照国家标准《民用建筑设计通则》中的规定。
8.4.1布置洁具

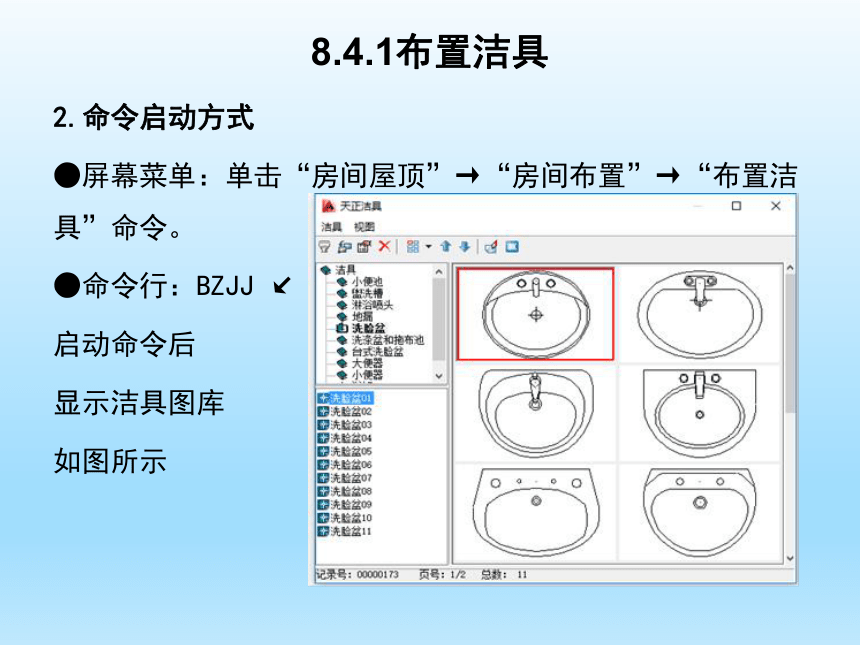

2.命令启动方式
●屏幕菜单：单击“房间屋顶”→“房间布置”→“布置洁具”命令。
●命令行：BZJJ ↙
启动命令后
显示洁具图库
如图所示
8.4.1布置洁具

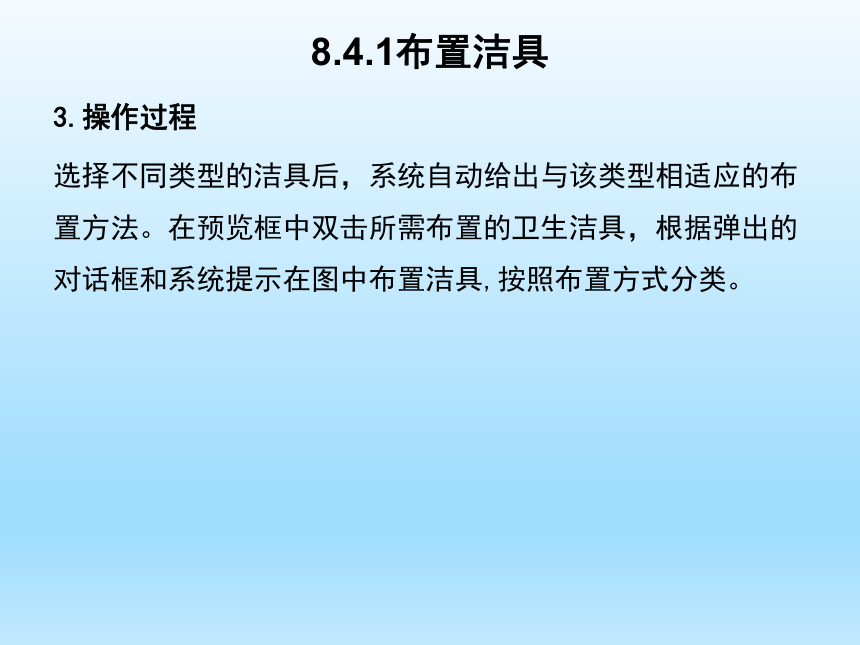

3.操作过程
选择不同类型的洁具后，系统自动给出与该类型相适应的布置方法。在预览框中双击所需布置的卫生洁具，根据弹出的对话框和系统提示在图中布置洁具,按照布置方式分类。
8.4.1布置洁具
例15：如图所示，沿背景墙设置卫生洁具
8.4.2布置隔断
1．功能
本命令通过两点选择已经插入的洁具，布置卫生间隔断，要求先布置洁具才能执行，隔板与门采用了墙对象和门窗对象，支持对象编辑；墙类型由于使用卫生隔断类型，隔断内的面积不参与房间划分与面积计算。
2．命令启动方式
●屏幕菜单：单击“房间屋顶”→“房间布置”→“布置隔断”命令。
●命令行： BZGD ↙
8.4.2布置隔断
3．操作过程
启动命令后，系统提示：
输入一直线来选洁具，起点: 选择靠近端墙的洁具外侧
终点: 　　　　第二点过要布置隔断的一排洁具另一端
隔板长度<1200>: 键入新值或回车用默认值
隔断门宽<600>: 　键入新值或回车用默认值
命令执行结果：生成宽度等于洁具间距的卫生间，如图所示；然后通过“内外翻转”、“门口线”等命令对门进行修改。
8.4.2布置隔断
命令执行结果：生成宽度等于洁具间距的卫生间，如图所示；然后通过“内外翻转”、“门口线”等命令对门进行修改。
8.4.3布置隔板
1．功能
通过两点选择已经插入的洁具，主要用于小便器之间的隔板。
2．命令启动方式
●屏幕菜单：单击“房间屋顶”→“房间布置”→“布置隔断”命令。
●命令行： BZGB ↙
8.4.3布置隔板
3．操作过程
启动命令后，系统提示：
输入一直线来选洁具，起点: 选择靠近端墙的洁具外侧
终点: 第二点过要布置隔断的一排洁具另一端
隔板长度<400>: 键入新值或回车用默认值
