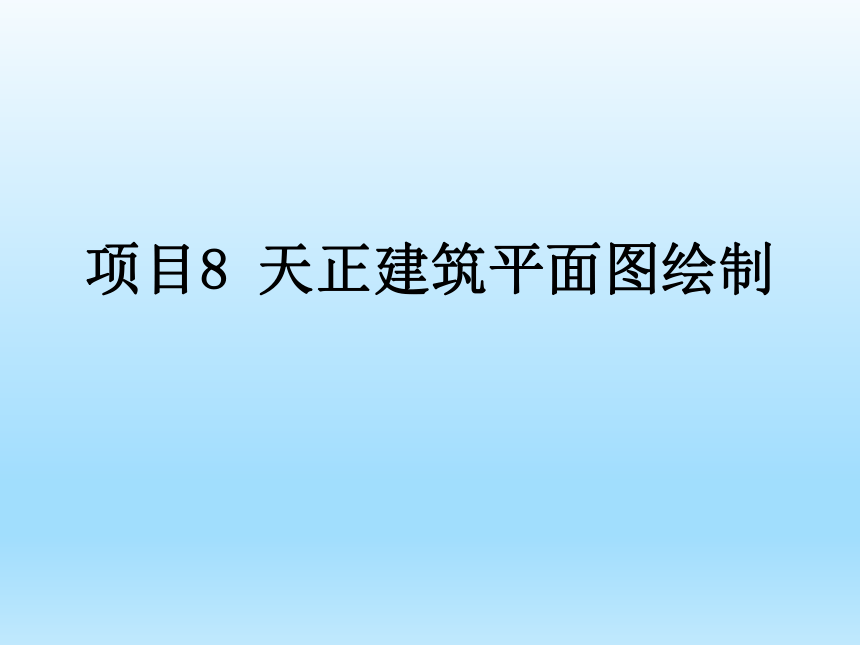

项目8 天正建筑平面图绘制

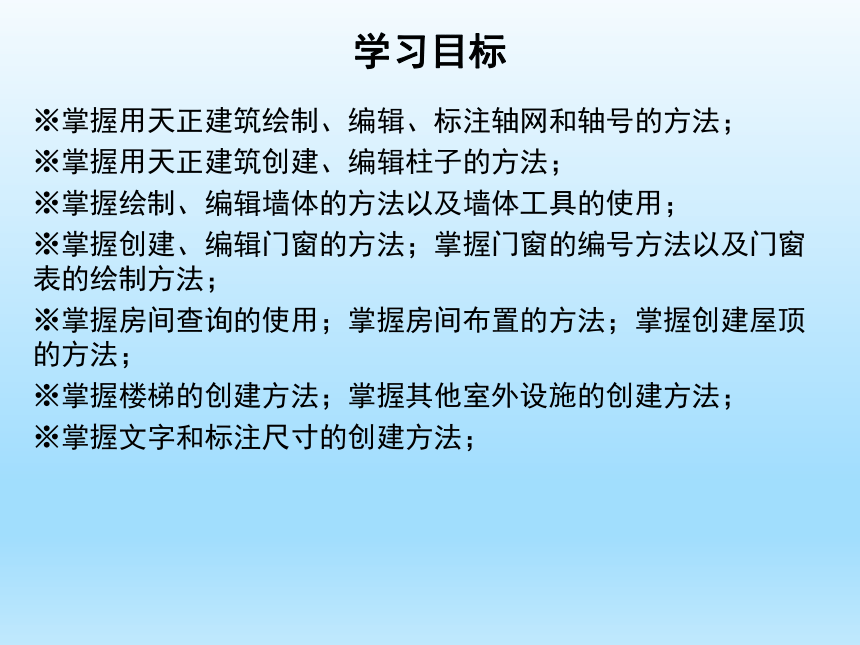

学习目标
※掌握用天正建筑绘制、编辑、标注轴网和轴号的方法；
※掌握用天正建筑创建、编辑柱子的方法；
※掌握绘制、编辑墙体的方法以及墙体工具的使用；
※掌握创建、编辑门窗的方法；掌握门窗的编号方法以及门窗表的绘制方法；
※掌握房间查询的使用；掌握房间布置的方法；掌握创建屋顶的方法；
※掌握楼梯的创建方法；掌握其他室外设施的创建方法；
※掌握文字和标注尺寸的创建方法；

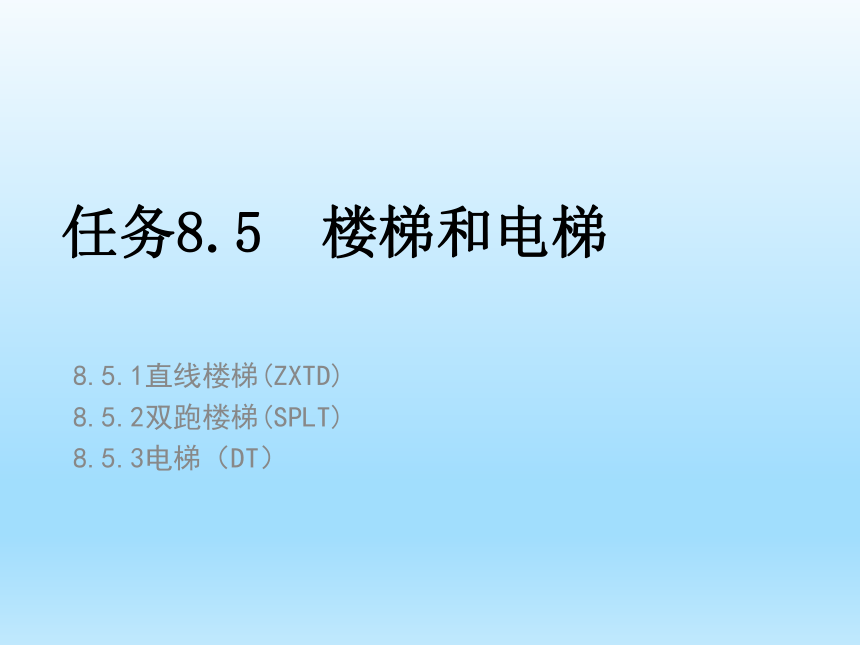

任务8.5 楼梯和电梯
8.5.1直线楼梯(ZXTD)
8.5.2双跑楼梯(SPLT)
8.5.3电梯（DT）

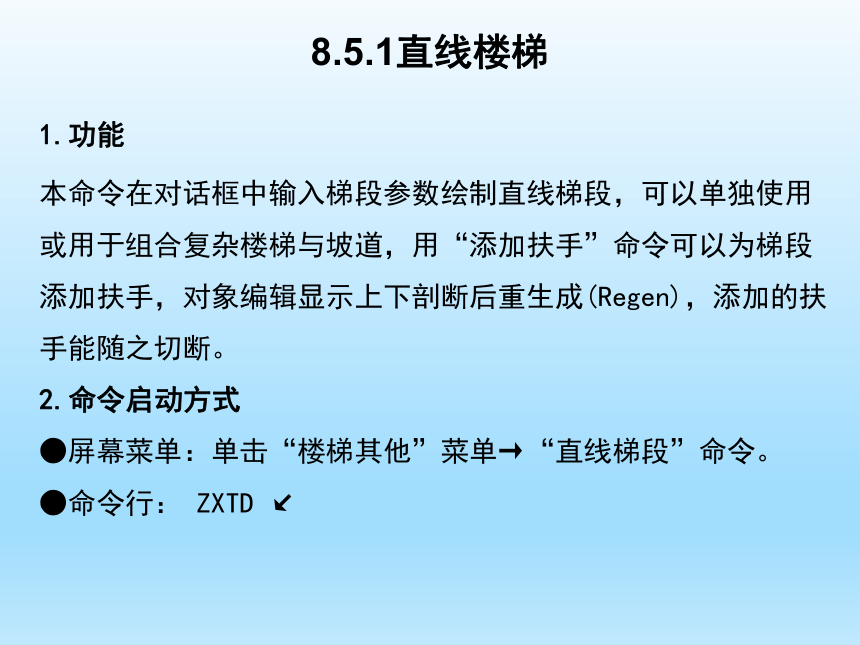

8.5.1直线楼梯
1.功能
本命令在对话框中输入梯段参数绘制直线梯段，可以单独使用或用于组合复杂楼梯与坡道，用“添加扶手”命令可以为梯段添加扶手，对象编辑显示上下剖断后重生成(Regen)，添加的扶手能随之切断。
2.命令启动方式
●屏幕菜单：单击“楼梯其他”菜单→“直线梯段”命令。
●命令行： ZXTD ↙
8.5.1直线楼梯

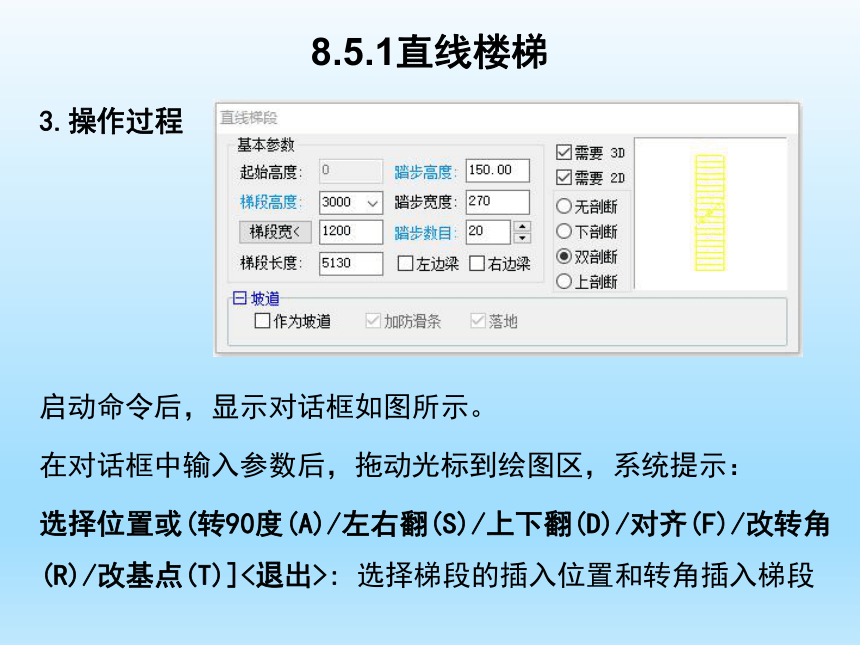

3.操作过程
启动命令后，显示对话框如图所示。
在对话框中输入参数后，拖动光标到绘图区，系统提示：
选择位置或(转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>: 选择梯段的插入位置和转角插入梯段
8.5.2双跑楼梯
1.功能
双跑楼梯是最常见的楼梯形式，是由两跑直线梯段、一个休息平台、一个或两个扶手和一组或两组栏杆构成的自定义对象，具有二维视图和三维视图。双跑楼梯可分解为基本构件即直线梯段、平台和扶手栏杆等，楼梯方向线在TArch8开始属于楼梯对象的一部分，方便随着剖切位置改变自动更新位置和形式，在TArch8开始还增加了扶手的伸出长度、扶手在平台是否连接、梯段之间位置可任意调整、特性栏中可以修改楼梯方向线的文字等新功能。
8.5.2双跑楼梯
2.命令启动方式
●屏幕菜单：单击“楼梯其他”→“双跑楼梯”命令。
●命令行： SPLT ↙
8.5.2双跑楼梯
3.操作过程
启动命令后，显示“双跑楼梯”对话框。单击对话框中“其他参数”前面的按钮，可以进行“扶手高度”等其它参数设置，如图所示。
在确定楼梯参数和类型后即可把鼠标拖到作图区插入楼梯，系统提示：
选择位置或 [转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>: 键入关键字改变选项，给点插入楼梯
选择插入点后在平面图中插入双跑楼梯
8.5.3电梯
1．功能
本命令创建的电梯图形包括轿厢、平衡块和电梯门，其中轿厢和平衡块是二维线对象，电梯门是天正门窗对象；绘制条件是每一个电梯周围已经由天正墙体创建了封闭房间作为电梯井，如要求电梯井贯通多个电梯，应临时加虚墙分隔。电梯间一般为矩形，梯井宽为开门侧墙长。
2．命令启动方式
●屏幕菜单：单击“楼梯其他”→“电梯”命令。
●命令行： DT↙
8.5.3电梯
3．操作过程
启动命令后，打开“电梯参数”对话框，如图所示。在对话框中设定电梯类型，载重量，门形式，门宽，轿厢宽，轿厢深等参数。其中电梯类别分别有客梯、住宅梯、医院梯、货梯四种，每种电梯形式均有已设定好的设计参数，输入参数后按系统提示执行命令，不必关闭对话框。
8.5.3电梯
例16：如图为某高层住宅的交通核部分，请在“电梯”上方绘制一个“消防及担架电梯”，要求门宽为1000mm，开向合用前室。平衡块在右侧。轿厢深为1400mm，宽为1500mm。
