项目1 土方工程施工
概述
1
土方工程量的计算与调配
2
土方边坡与土壁支撑
3
施工排水与土方开挖
4
目录
土方机械化施工 5
土方填筑与压实 6
土方工程的质量要求及安全施工
7
土方工程施工方案实例
8
目录

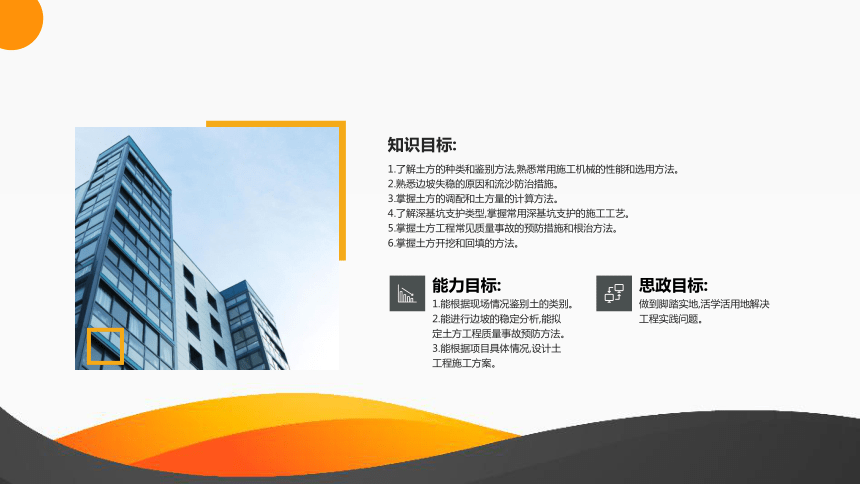

能力目标:
1.能根据现场情况鉴别土的类别。
2.能进行边坡的稳定分析,能拟定土方工程质量事故预防方法。
3.能根据项目具体情况,设计土工程施工方案。
思政目标:
做到脚踏实地,活学活用地解决工程实践问题。
1.了解土方的种类和鉴别方法,熟悉常用施工机械的性能和选用方法。
2.熟悉边坡失稳的原因和流沙防治措施。
3.掌握土方的调配和土方量的计算方法。
4.了解深基坑支护类型,掌握常用深基坑支护的施工工艺。
5.掌握土方工程常见质量事故的预防措施和根治方法。
6.掌握土方开挖和回填的方法。
知识目标:
3
土方边坡与土壁支撑
土方边坡及其稳定

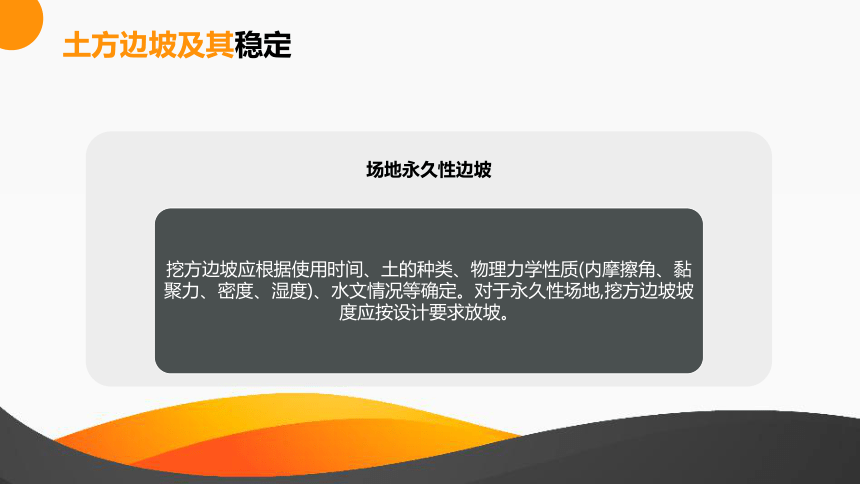

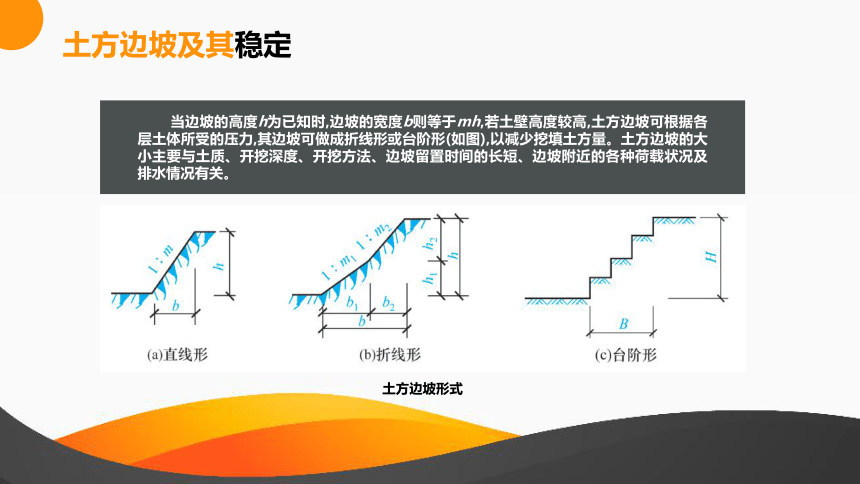

当边坡的高度h为已知时,边坡的宽度b则等于mh,若土壁高度较高,土方边坡可根据各层土体所受的压力,其边坡可做成折线形或台阶形(如图),以减少挖填土方量。土方边坡的大小主要与土质、开挖深度、开挖方法、边坡留置时间的长短、边坡附近的各种荷载状况及排水情况有关。
土方边坡形式
土方边坡及其稳定
土方边坡及其稳定
土方边坡及其稳定
项次. 土的种类 容许深度/m
1 密实、中密的砂子和碎石类土(充填物为砂土) 1.0
2 硬塑、可塑的粉质黏土及粉土 1.25
3 硬塑、可塑的黏土和碎石类土(充填物为黏性土) 1.5
4 坚硬的黏土 2.0
土壁支撑
横撑式支撑根据挡土板的不同分为水平挡土板和垂直挡土板两大类,水平挡土板的布置又分为间断式、断续式和连续式三种,如图所示。
横撑式支撑
土壁支撑
支撑方法 两侧挡土板水平放置,用工具式或木横撑借木楔顶紧,挖一层土支顶一层。
适用条件 适于能保持直立壁的干土或天然湿度的黏土类土,地下水很少,深度在2m以内。
间断式水平支撑
支撑方法 挡土板水平放置,中间留出间隔,并在两侧同时对称立竖楞木,再用工具或木横撑上、下顶紧。
适用条件 适于能保持直立壁的干土或天然湿度的黏土类土,地下水很少,深度在3m以内。
断续式水平支撑
土壁支撑
支撑方法 挡土板水平连续放置,不留间隙,然后两侧同时对称立竖楞木,上下各一根撑木,端头加木楔顶紧。
适用条件 适于较松散的干土或天然湿度的黏土类土,地下水很少,深度为3~5m。
连续式水平支撑
支撑方法 挡土板垂直放置,连续或留适当间隙,然后每侧上、下各水平顶一根木方木再用横撑顶紧。
适用条件 适于土质较松散或湿度较大的土,地下水较少,深度不限。
垂直支撑
土壁支撑
对于宽度较大、深度较小的浅基坑,其支撑(护)形式常用的有斜柱支撑、锚拉支撑、短桩横隔板支撑和临时挡土墙支撑等。
其他支撑
土壁支撑
支撑方法 水平挡土板钉在柱桩内侧,外侧用斜撑支顶,斜撑底端支在木桩上,在挡土板内侧回填土。
适用条件 适于开挖较大型、深度不大的基坑或使用机械挖土时使用。
斜柱支撑
支撑方法 水平挡土板支在柱桩的内侧,柱桩一端打入土中,另一端用拉杆与锚桩锚紧,在挡土板内侧回填土。
适用条件 适于开挖较大型、深度不大的基坑或使用机械挖土,不能安设横撑时使用。
锚拉支撑
土壁支撑
支撑方法 打小短木桩,部分打入土中,部分露出地面,钉上水平挡土板,在背面填土夯实。
适用条件 适于开挖宽度大的基坑,当部分地段下部放坡不够时使用。
短桩横隔板支撑
支撑方法 沿坡脚用砖、石叠砌或用装水泥的聚丙烯丝编织袋、草袋装土(砂)堆砌,使坡脚保持稳定。
适用条件 适于开挖宽度大的基坑,当部分地段下部放坡不够时使用。
临时挡土墙支撑
