(共16张PPT)
项目1 土方工程施工
概述
1
土方工程量的计算与调配
2
土方边坡与土壁支撑
3
施工排水与土方开挖
4
目录
土方机械化施工 5
土方填筑与压实 6
土方工程的质量要求及安全施工
7
土方工程施工方案实例
8
目录
能力目标:
1.能根据现场情况鉴别土的类别。
2.能进行边坡的稳定分析,能拟定土方工程质量事故预防方法。
3.能根据项目具体情况,设计土工程施工方案。
思政目标:
做到脚踏实地,活学活用地解决工程实践问题。
1.了解土方的种类和鉴别方法,熟悉常用施工机械的性能和选用方法。
2.熟悉边坡失稳的原因和流沙防治措施。
3.掌握土方的调配和土方量的计算方法。
4.了解深基坑支护类型,掌握常用深基坑支护的施工工艺。
5.掌握土方工程常见质量事故的预防措施和根治方法。
6.掌握土方开挖和回填的方法。
知识目标:
2
土方工程量的计算与调配

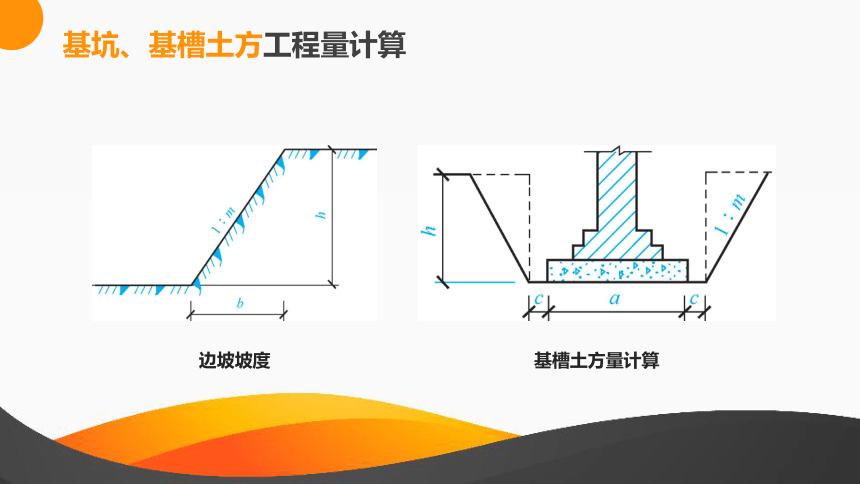

边坡坡度
基槽土方量计算
基坑、基槽土方工程量计算

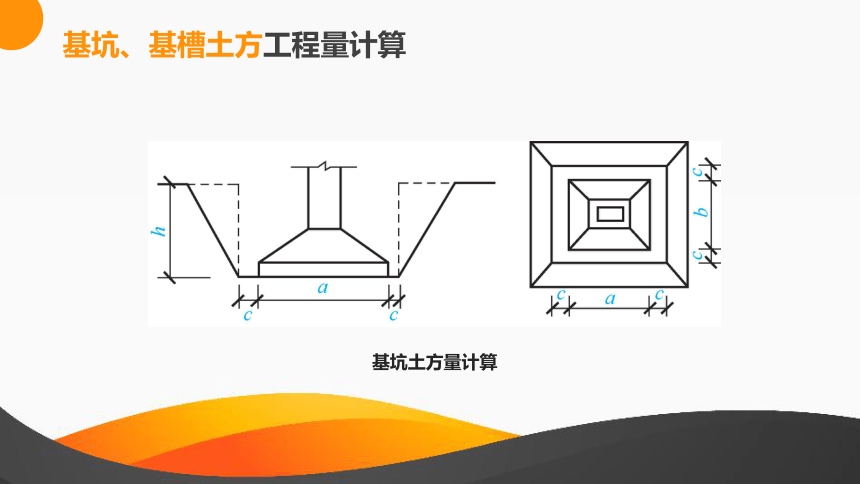

基坑土方量计算
基坑、基槽土方工程量计算
场地平整土方工程量计算
场地设计高程是进行场地平整和土方量计算的依据,合理地确定场地的设计高程,对于减少挖填方数量、节约土方运输费用、加快施工进度等都具有重要的经济意义。
场地设计高程的确定
场地平整土方工程量计算
1）满足建筑规划和生产工艺及运输的要求。
2）尽量利用地形,减少挖填方数量。
3）场地内的挖、填土方量力求平衡,使土方运输费用最少。
4）有一定的排水坡度,满足排水要求。
5）考虑最高洪水位的影响。
确定场地设计高程时应考虑以下因素:
场地平整土方工程量计算
1）划分方格网。
2）计算或测量各方格角点的自然高程。
3）初步计算场地设计高程。
4）场地设计高程的调整。
5）考虑泄水坡度对角点设计高程的影响。
若设计文件对场地设计高程无明确规定和特殊要求,可参照下述步骤和方法确定。
场地平整土方工程量计算
Executive branch
大面积场地平整的土方量通常采用方格网法计算,即根据方格网各方格角点的自然地面高程和实际采用的设计高程,算出相应的角点挖填高度(施工高度),然后计算每一方格的土方量,并算出场地边坡的土方量。
场地土方量的计算
（1）
（2）
（3）
计算各方格角点的施工高度
计算零点位置
标题文字添加
场地平整土方工程量计算
（1）三角棱锥体边坡体积 （2）三角棱柱体边坡体积
边坡土方量的计算
场地边坡平面图
场地平整土方工程量计算
土方调配
土方调配
进行土方调配时首先要划分土方调配区,在划分调配区时应注意以下几点。
土方调配区的划分
1
2
3
4
调配区的划分应与房屋或构筑物的位置相协调,满足工程施工顺序和分期分批施工的要求,使先期施工与后期利用相结合。
调配区的大小应该满足土方施工用主导机械的技术要求,使土方机械和运输车辆的功效得到充分发挥。例如,调配区的范围应该大于或等于机械的铲土长度,调配区的面积最好和施工段的大小相适应。
当土方运距较大或场区内土方不平衡时,可根据附近地形,考虑就近借土或就近弃土,这时每一个借土区或弃土区均可作为一个独立的调配区。
调配区的范围应该和土方的工程量计算用的方格网协调,通常可有若干个方格组成一个调配区。
土方调配
场地土方调配,需做成相应的土方调配图表,编制的方法如右图。
土方调配图表的编制
