项目8 天正建筑平面图绘制

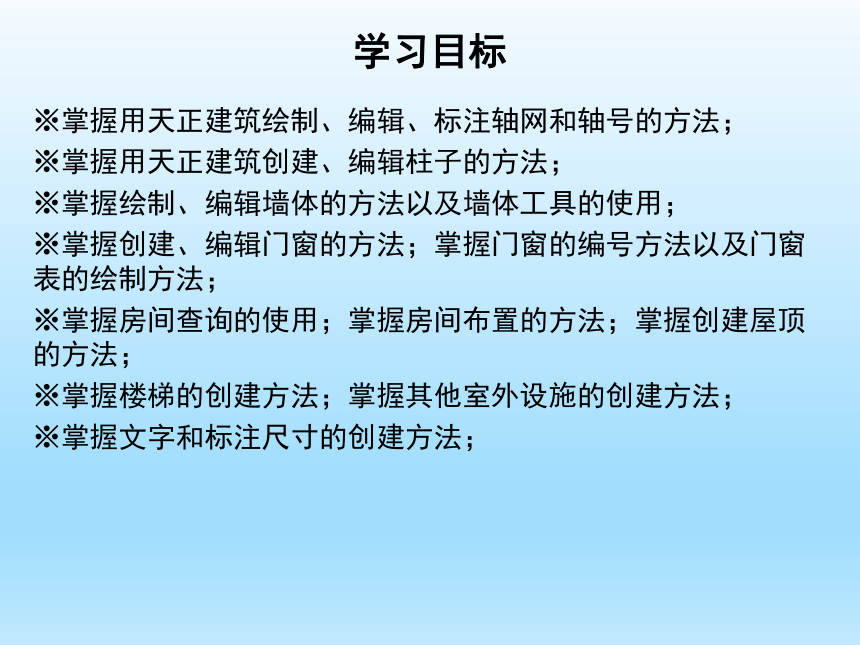

学习目标
※掌握用天正建筑绘制、编辑、标注轴网和轴号的方法；
※掌握用天正建筑创建、编辑柱子的方法；
※掌握绘制、编辑墙体的方法以及墙体工具的使用；
※掌握创建、编辑门窗的方法；掌握门窗的编号方法以及门窗表的绘制方法；
※掌握房间查询的使用；掌握房间布置的方法；掌握创建屋顶的方法；
※掌握楼梯的创建方法；掌握其他室外设施的创建方法；
※掌握文字和标注尺寸的创建方法；

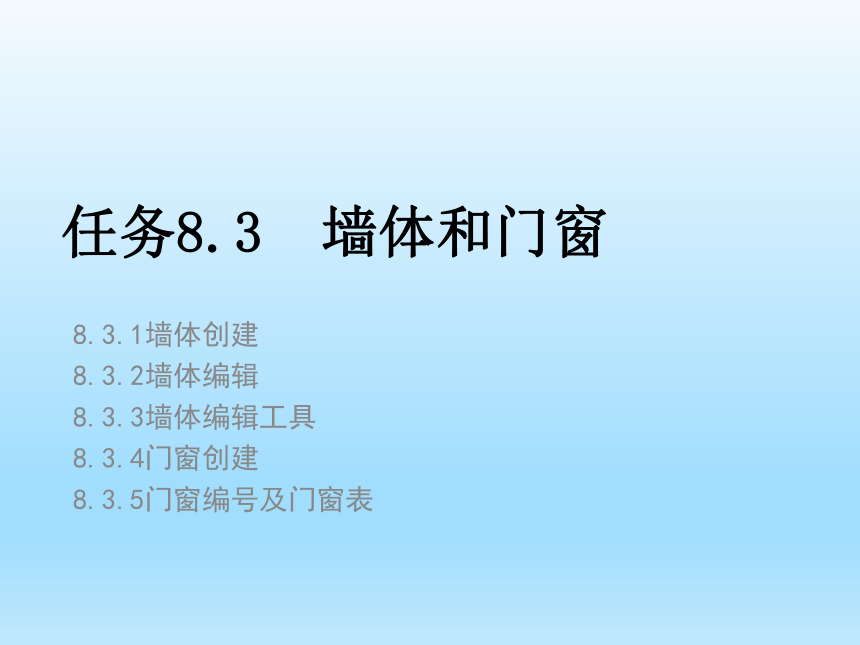

任务8.3 墙体和门窗
8.3.1墙体创建
8.3.2墙体编辑
8.3.3墙体编辑工具
8.3.4门窗创建
8.3.5门窗编号及门窗表
8.3.1墙体的创建
1．绘制墙体(HZQT)

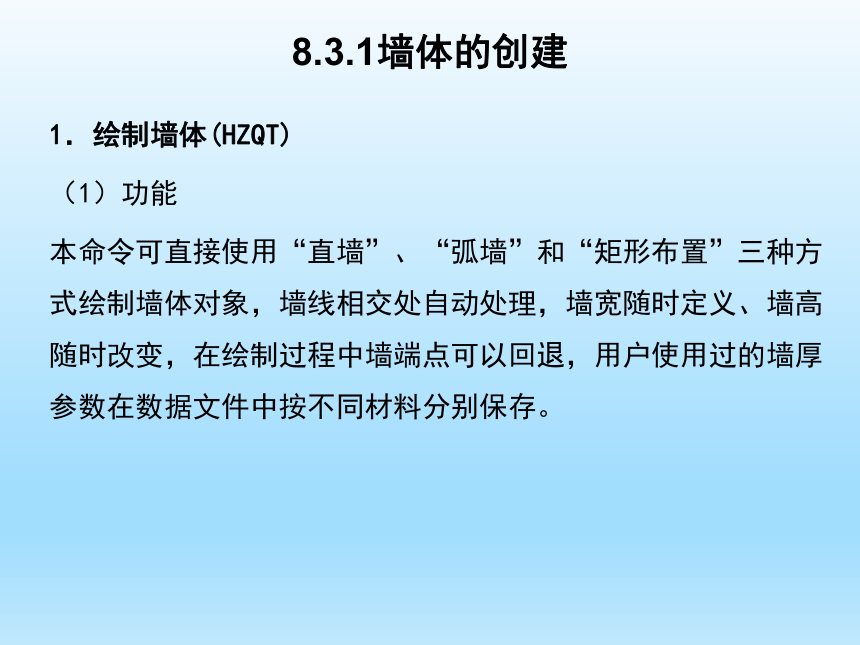

（1）功能
本命令可直接使用“直墙”、“弧墙”和“矩形布置”三种方式绘制墙体对象，墙线相交处自动处理，墙宽随时定义、墙高随时改变，在绘制过程中墙端点可以回退，用户使用过的墙厚参数在数据文件中按不同材料分别保存。
8.3.1墙体的创建
1．绘制墙体(HZQT)

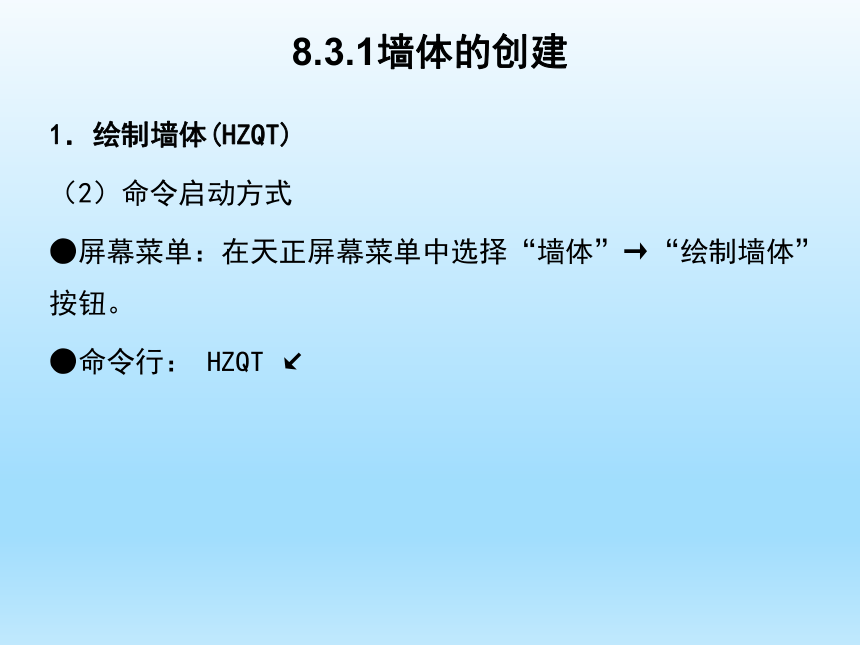

（2）命令启动方式
●屏幕菜单：在天正屏幕菜单中选择“墙体”→“绘制墙体”按钮。
●命令行： HZQT ↙
8.3.1墙体的创建
1．绘制墙体(HZQT)
（3）操作过程

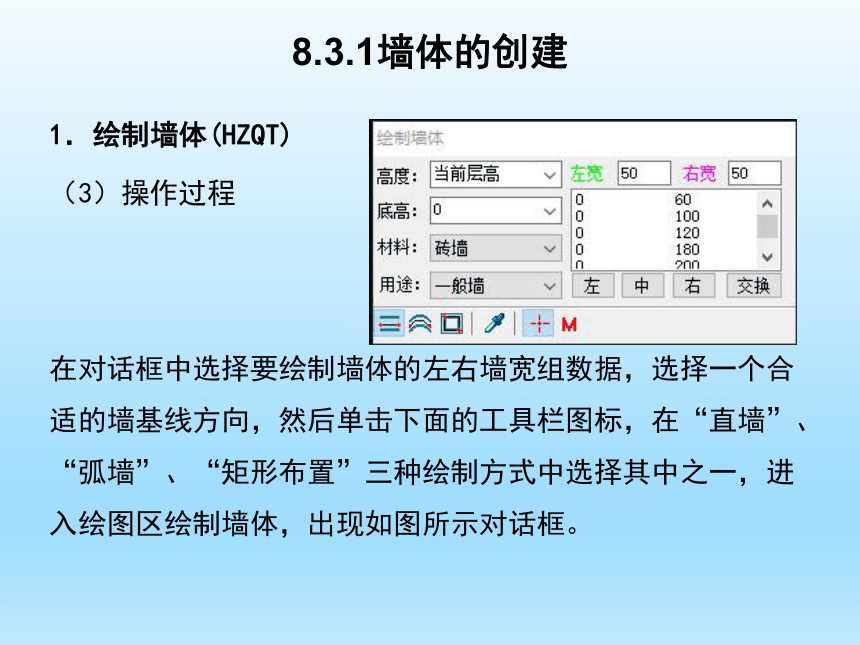

在对话框中选择要绘制墙体的左右墙宽组数据，选择一个合适的墙基线方向，然后单击下面的工具栏图标，在“直墙”、“弧墙”、“矩形布置”三种绘制方式中选择其中之一，进入绘图区绘制墙体，出现如图所示对话框。
8.3.1墙体的创建
1．绘制墙体(HZQT)

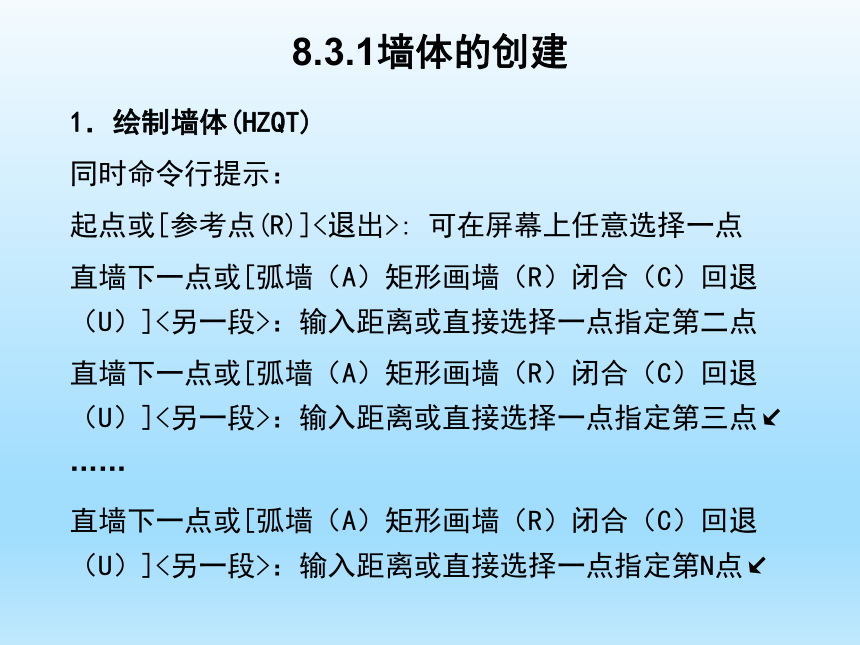

同时命令行提示：
起点或[参考点(R)]<退出>: 可在屏幕上任意选择一点
直墙下一点或[弧墙（A）矩形画墙（R）闭合（C）回退（U）]<另一段>：输入距离或直接选择一点指定第二点
直墙下一点或[弧墙（A）矩形画墙（R）闭合（C）回退（U）]<另一段>：输入距离或直接选择一点指定第三点↙
……
直墙下一点或[弧墙（A）矩形画墙（R）闭合（C）回退（U）]<另一段>：输入距离或直接选择一点指定第N点↙
8.3.1墙体的创建

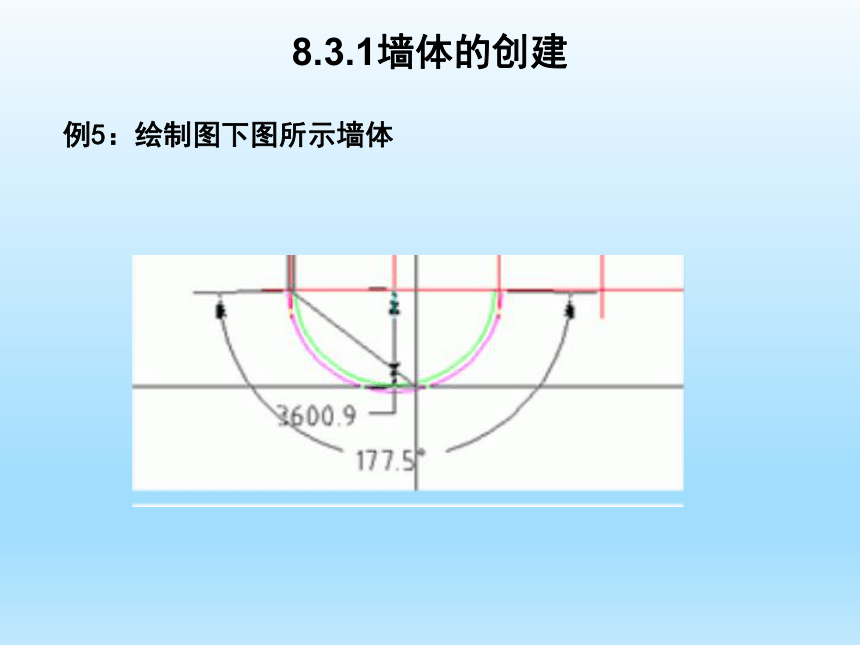

例5：绘制图下图所示墙体
8.3.2墙体的编辑

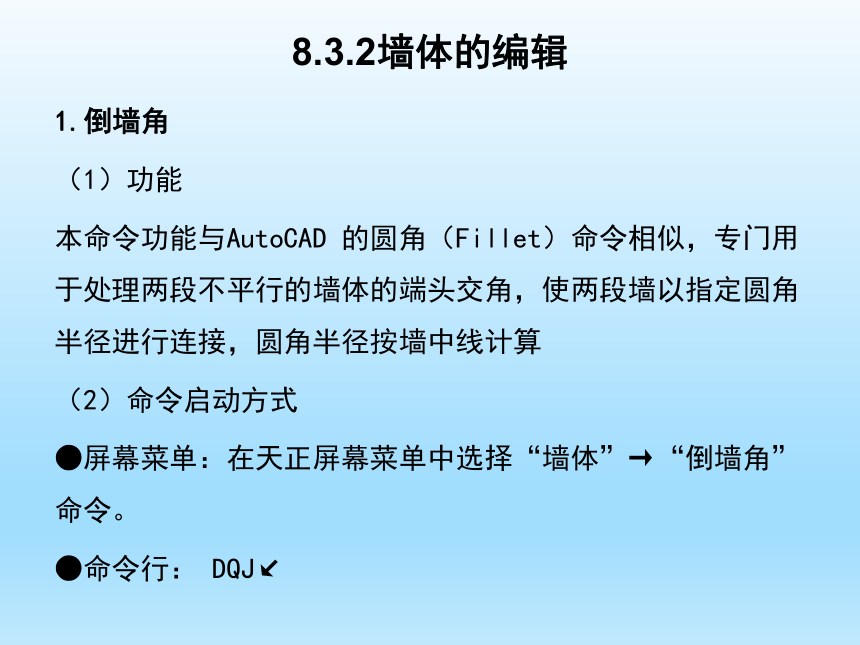

1.倒墙角
（1）功能
本命令功能与AutoCAD 的圆角（Fillet）命令相似，专门用于处理两段不平行的墙体的端头交角，使两段墙以指定圆角半径进行连接，圆角半径按墙中线计算
（2）命令启动方式
●屏幕菜单：在天正屏幕菜单中选择“墙体”→“倒墙角”命令。
●命令行： DQJ↙
8.3.2墙体的编辑

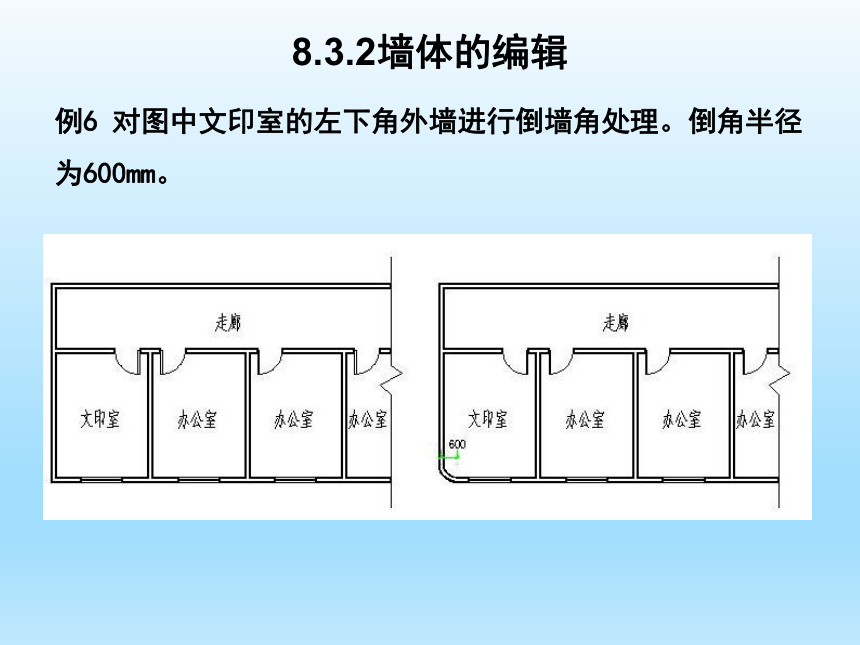

例6 对图中文印室的左下角外墙进行倒墙角处理。倒角半径为600mm。
8.3.2墙体的编辑
2.墙柱保温层
（1）功能

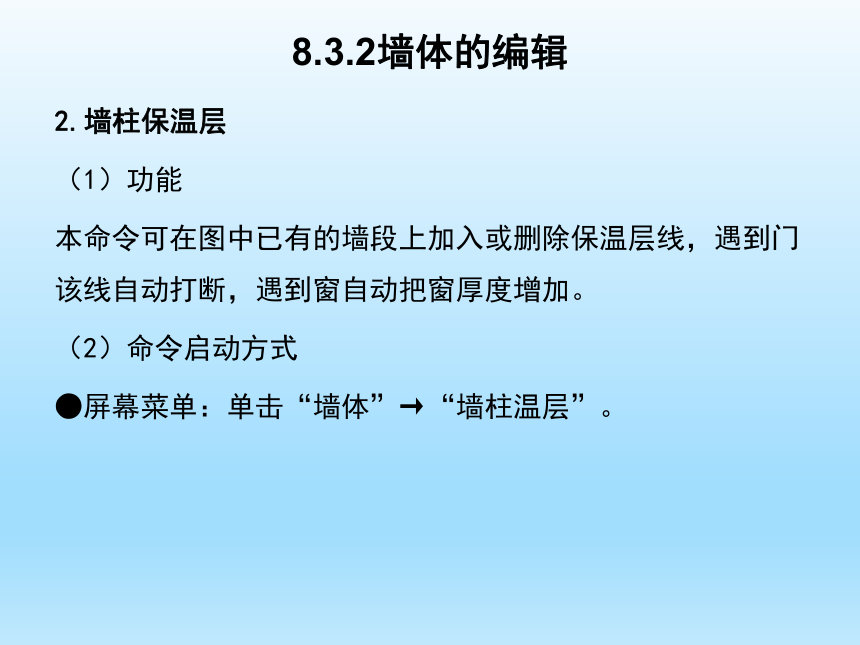

本命令可在图中已有的墙段上加入或删除保温层线，遇到门该线自动打断，遇到窗自动把窗厚度增加。
（2）命令启动方式
●屏幕菜单：单击“墙体”→“墙柱温层”。
8.3.2墙体的编辑
2.墙柱保温层
（3）命令行各选项含义

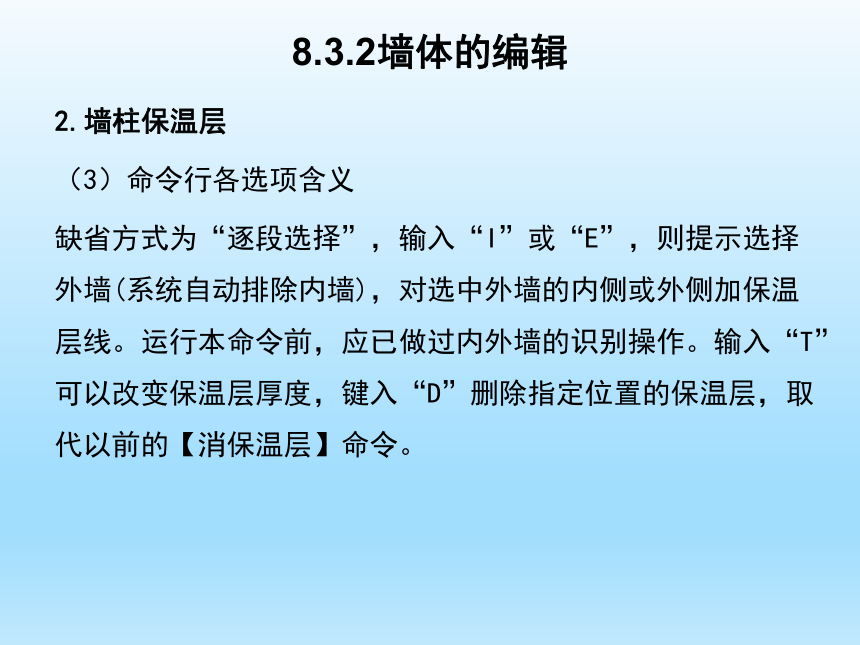

缺省方式为“逐段选择”，输入“I”或“E”，则提示选择外墙(系统自动排除内墙)，对选中外墙的内侧或外侧加保温层线。运行本命令前，应已做过内外墙的识别操作。输入“T”可以改变保温层厚度，键入“D”删除指定位置的保温层，取代以前的【消保温层】命令。
8.3.2墙体的编辑
例8：在下图中画外墙保温层。保温层的厚度为60。
8.3.2墙体的编辑
3.边线对齐（BXDQ）
（1）功能
本命令用来对齐墙边，并维持基线不变，边线偏移到给定的位置。也就是维持基线位置和总宽不变，通过修改左右宽度达到边线与给定位置对齐的目的。通常用于处理墙体与某些特定位置的对齐，特别是和柱子的边线对齐。墙体与柱子的关系并非都是中线对中线，要把墙边与柱边对齐,有两个途径：一是直接用基线对齐柱边绘制；二是先不考虑对齐，而是先沿轴线绘制墙体，待绘制完毕后用本命令处理。后者可以把同一延长线方向上的多个墙段一次对齐。
8.3.2墙体的编辑
3.边线对齐（BXDQ）
（1）功能
本命令用来对齐墙边，并维持基线不变，边线偏移到给定的位置。也就是维持基线位置和总宽不变，通过修改左右宽度达到边线与给定位置对齐的目的。通常用于处理墙体与某些特定位置的对齐，特别是和柱子的边线对齐。墙体与柱子的关系并非都是中线对中线，要把墙边与柱边对齐,有两个途径：一是直接用基线对齐柱边绘制；二是先不考虑对齐，而是先沿轴线绘制墙体，待绘制完毕后用本命令处理。后者可以把同一延长线方向上的多个墙段一次对齐。
8.3.2墙体的编辑
3.边线对齐（BXDQ）
（2）命令启动方式
●屏幕菜单：单击“墙体”→“边线对齐”。
●命令行： BXDQ ↙
8.3.2墙体的编辑
例9：在下图中将左图墙体的外皮与柱子的外皮对齐（即，墙体的外皮对齐到P点）。
8.3.3墙体编辑工具
1.改墙厚
（1）功能
单段墙修改墙厚使用“对象编辑”即可，本命令按照墙基线居中的规则批量修改多段墙体的厚度，但不适合修改偏心墙。
（2）命令启动方式
●屏幕菜单：单击“墙体”菜单→“改墙厚”。
●命令行： GQH ↙
8.3.3墙体编辑工具
1.改墙厚
（3） 操作过程
命令：GQH↙
请选择墙体：选择要修改的一段或多段墙体
新的墙宽<120>： 输入新墙宽值，选中墙段按给定墙宽修改，并对墙段和其它构件的连接处进行处理
8.3.3墙体编辑工具
2.改高度
（1）功能
本命令可对选中的柱、墙体及其造型的高度和底标高成批进行修改，是调整这些构件竖向位置的主要手段。修改底标高时,门窗底的标高可以和柱、墙联动修改。
（2）命令启动方式
●屏幕菜单：单击“墙体”菜单→“墙体工具”→“改高度”命令。
●命令行： GGD ↙
8.3.3墙体编辑工具
2.改高度
（3）操作过程
命令：GGD↙
选择墙体、柱子或墙体造型: 选择需要修改的图形对象
新的高度<3000>: 输入新的对象高度
新的标高<0>:输入新的对象底面标高(相对于本层楼面的标高)
是否维持窗墙底部间距不变 (Y/N) [N]: 输入Y或N，认定门窗底标高是否同时修改
8.3.4门窗的创建
1.普通门窗
（1）功能
普通门、普通窗、弧窗、凸窗和矩形洞等的定位方式基本相同，因此用本命令可创建这些门窗类型。本节以普通门为例，对门窗的创建方法作深入的介绍：
8.3.4门窗的创建
1.普通门窗
（1）功能
门窗参数对话框下有一工具栏，分隔条左边是定位模式图标，右边是门窗类型图标，对话框上是待创建门窗的参数，如图所示。由于门窗界面是“无”模式对话框，单击工具栏图标选择门窗类型以及定位模式后，即可按系统提示进行交互插入门窗，从编号列表中选择“自动编号”，系统会按洞口尺寸自动给出门窗编号。
8.3.4门窗的创建
1.普通门窗
（2）命令启动方式
●屏幕菜单：单击“门窗”菜单→“门窗”命令。
●命令行： MC ↙
（3）操作过程
启动命令后，出现如图所示对话框：
8.3.4门窗的创建
1.普通门窗
（3）操作过程
同时命令行出现：
选择门窗插入位置（shift-左右开）<退出>：在墙体上选择要插入点插入门窗，按Shift键改变开向（在下拉列表中根据需要选择编号、类型、门宽、门高、门槛高等选项）
可重复操作，按回车键结束。
8.3.4门窗的创建
例10 如图中所示，利用轴线等分在墙体上等分插入3个宽为1200的窗户。
8.3.4门窗的创建
例11如图中所示，利用墙段等分在墙体上等分插入3个宽为1200的窗户。
8.3.4门窗的创建
例12 如图中所示，插入1800mm宽的平开双扇门，使其左侧门垛宽为240mm。
8.3.4门窗的创建
例13：如图中所示，插入1800mm宽的平开双扇门，使其距离左侧墙体轴线宽为360mm。
8.3.4门窗的创建
2.组合门窗
（1）功能
本命令不会直接插入一个组合门窗，而是把使用“门窗”命令插入的多个门窗组合为一个整体的“组合门窗”，组合后的门窗按一个门窗编号进行统计，且无法对其中的个体进行编辑；多数组合门窗由一窗一门或两窗一门组成。
（2）命令启动方式
●屏幕菜单：单击“门窗”菜单→“组合门窗”命令。
●命令行： ZHMC ↙
8.3.4门窗的创建
例14 如图所示，将2个“平开窗C-1”和一个“平开门M-1”组合成编号为“MC-1”的组合门窗。
8.3.5门窗编号及门窗表
1．门窗编号（MCBH）
（1）功能
本命令可以生成或者修改门窗编号，根据普通门窗的洞口尺寸大小编号，也可以删除/隐去已经编号的门窗。转角窗和带形窗按默认规则编号，使用“自动编号”选项，可以不需要样板门窗，键入“S”直接按照洞口尺寸自动编号 。
