(共9张PPT)

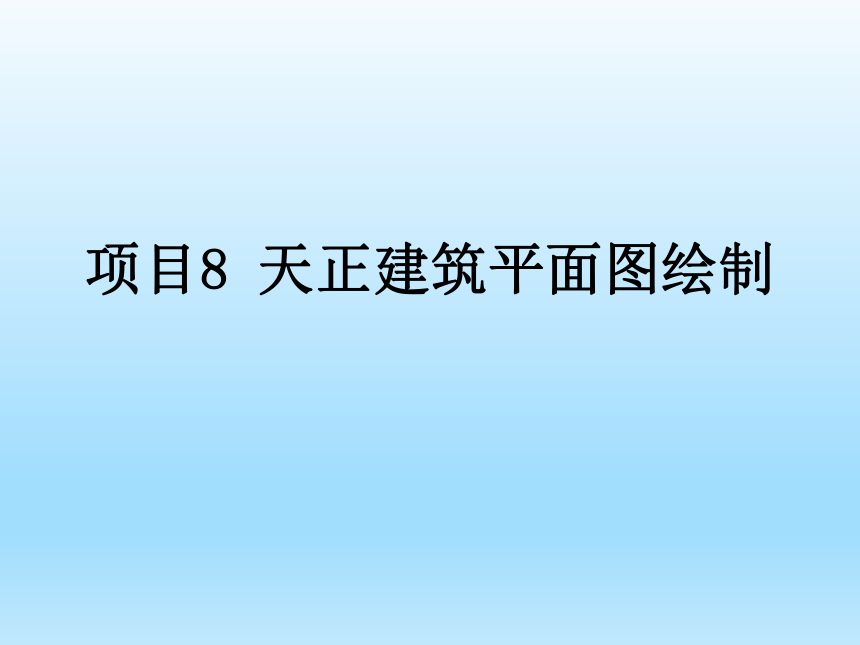

项目8 天正建筑平面图绘制

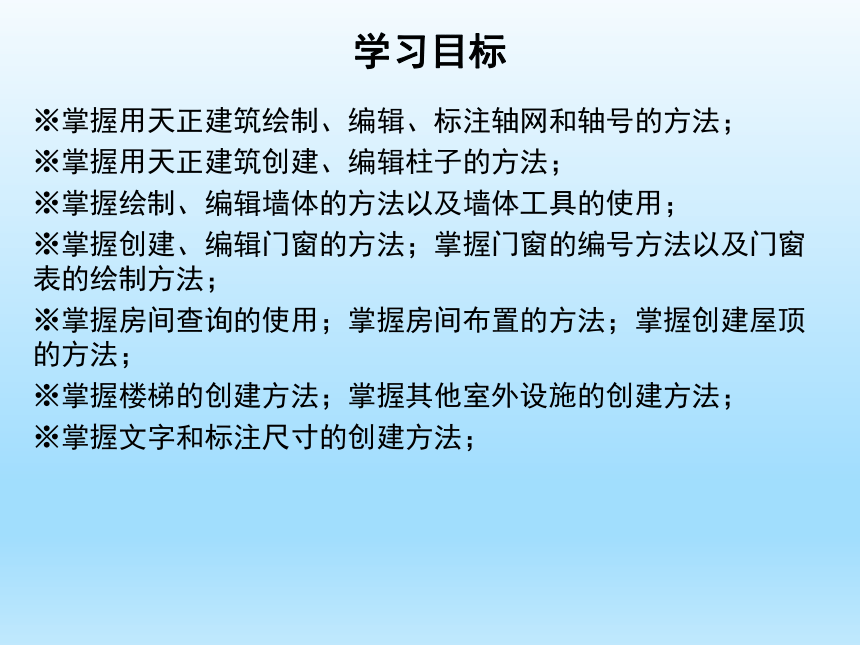

学习目标
※掌握用天正建筑绘制、编辑、标注轴网和轴号的方法；
※掌握用天正建筑创建、编辑柱子的方法；
※掌握绘制、编辑墙体的方法以及墙体工具的使用；
※掌握创建、编辑门窗的方法；掌握门窗的编号方法以及门窗表的绘制方法；
※掌握房间查询的使用；掌握房间布置的方法；掌握创建屋顶的方法；
※掌握楼梯的创建方法；掌握其他室外设施的创建方法；
※掌握文字和标注尺寸的创建方法；

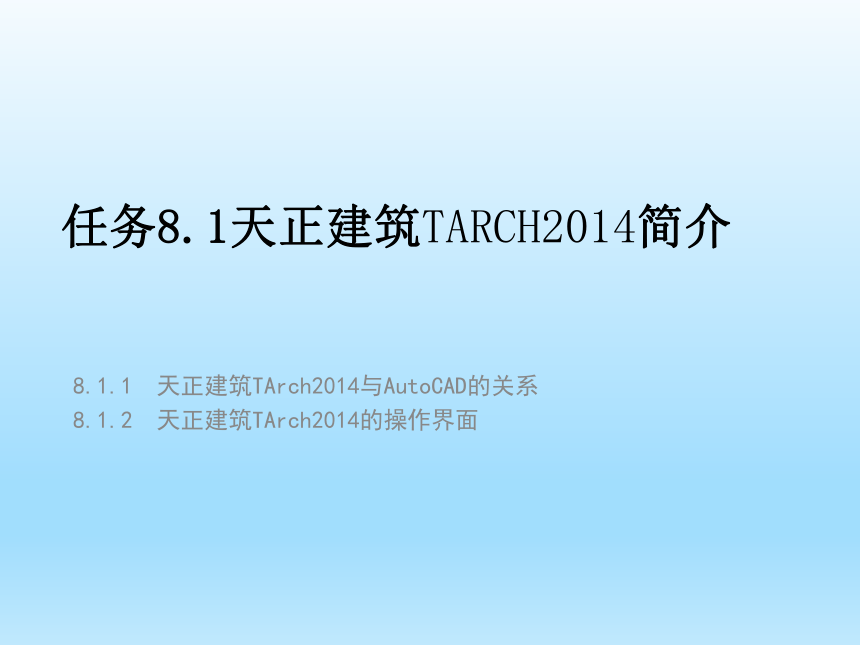

任务8.1天正建筑tarch2014简介
8.1.1 天正建筑TArch2014与AutoCAD的关系
8.1.2 天正建筑TArch2014的操作界面

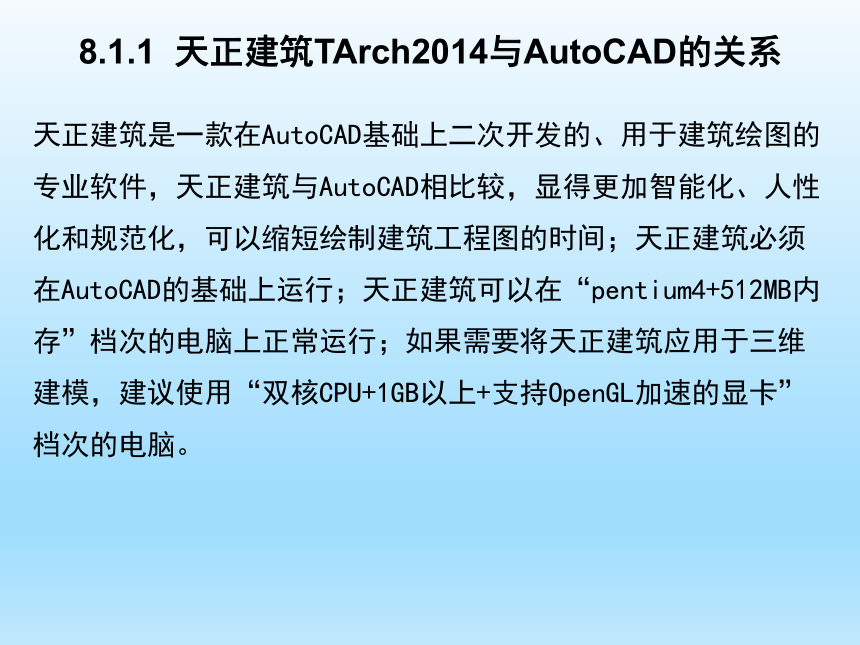

8.1.1 天正建筑TArch2014与AutoCAD的关系
天正建筑是一款在AutoCAD基础上二次开发的、用于建筑绘图的专业软件，天正建筑与AutoCAD相比较，显得更加智能化、人性化和规范化，可以缩短绘制建筑工程图的时间；天正建筑必须在AutoCAD的基础上运行；天正建筑可以在“pentium4+512MB内存”档次的电脑上正常运行；如果需要将天正建筑应用于三维建模，建议使用“双核CPU+1GB以上+支持OpenGL加速的显卡”档次的电脑。
8.1.1 天正建筑TArch2014与AutoCAD的关系
与AutoCAD相比较，天正建筑软件的主要优点如下：
在AutoCAD的基础上增加了用于绘制建筑构件的专用工具，可以直接绘制墙线、柱子和门窗；预设了许多智能特征，例如插入的门窗碰到墙，墙即自动开洞并嵌入门窗 ；预设了图纸的绘图比例，以及符合国家规范的制图标准；提供了部分对象作为几何形体，如平板、路径曲面和矩形等，可由用户自定义其用途；可以方便地书写和修改中西文混排文字，以及输入和变换文字的上下标、特殊符号等。另外还提供了非常灵活的表格内容编辑器，它的功能与excel相似，可方便快捷地在表格中创建、删除行或列，并输入表格内容。
8.1.2 天正建筑TArch2014的操作界面
8.1.2 天正建筑TArch2014的操作界面
1.折叠式屏幕菜单
本软件的主要功能都列在“折叠式”三级结构的屏幕菜单上，如图右图所示。上一级菜单可以单击展开下一级菜单，同级菜单互相关联，展开另外一个同级菜单时，原来展开的菜单自动合拢。二到三级菜单项是天正建筑的可执行命令或者开关项，全部菜单项都提供256色图标，图标设计具有专业含义，以方便用户增强记忆，更快地确定菜单项的位置。
8.1.2 天正建筑TArch2014的操作界面
2.常用和自定义工具栏
用户图标工具栏与常用图层快捷工具栏默认设在图形编辑区的下方，由AutoCAD的toolbar命令控制它的打开或关闭，用户可以键入“自定义”命令选择“工具条”页面，在其中增删工具栏的内容，不必编辑任何文件。
8.1.2 天正建筑TArch2014的操作界面
3. 状态栏
在AutoCAD状态栏的基础上增加了比例设置的下拉列表控件以及多个功能切换开关，解决了动态输入、墙基线、填充、加粗和动态标注的快速切换，又避免了与2006以上版本的热键冲突问题。
