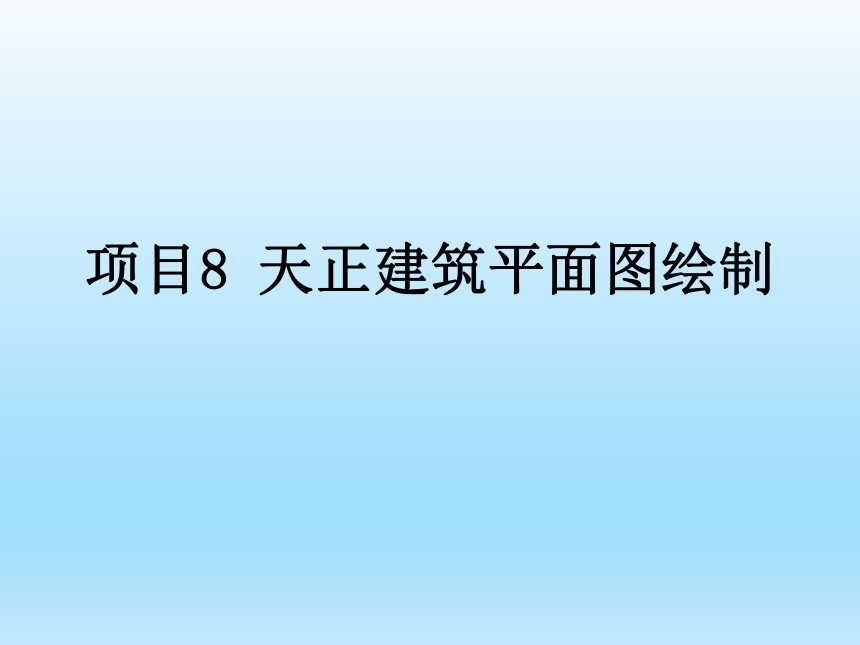

项目8 天正建筑平面图绘制

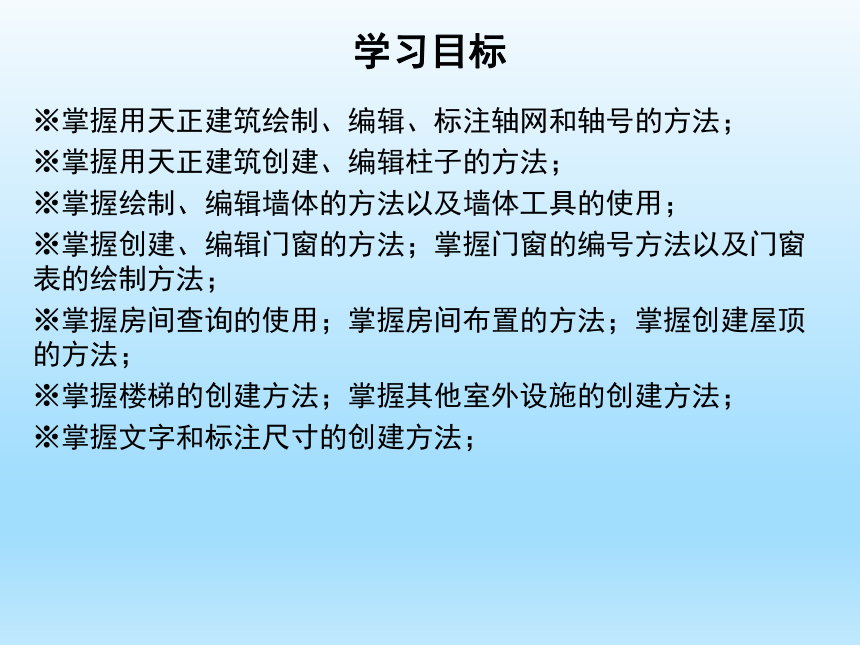

学习目标
※掌握用天正建筑绘制、编辑、标注轴网和轴号的方法；
※掌握用天正建筑创建、编辑柱子的方法；
※掌握绘制、编辑墙体的方法以及墙体工具的使用；
※掌握创建、编辑门窗的方法；掌握门窗的编号方法以及门窗表的绘制方法；
※掌握房间查询的使用；掌握房间布置的方法；掌握创建屋顶的方法；
※掌握楼梯的创建方法；掌握其他室外设施的创建方法；
※掌握文字和标注尺寸的创建方法；

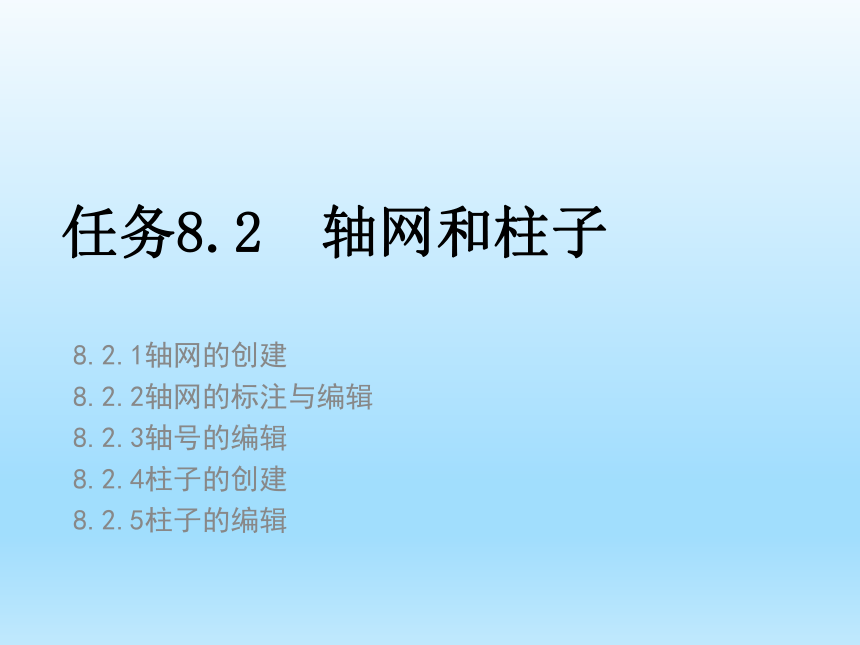

任务8.2 轴网和柱子
8.2.1轴网的创建
8.2.2轴网的标注与编辑
8.2.3轴号的编辑
8.2.4柱子的创建
8.2.5柱子的编辑

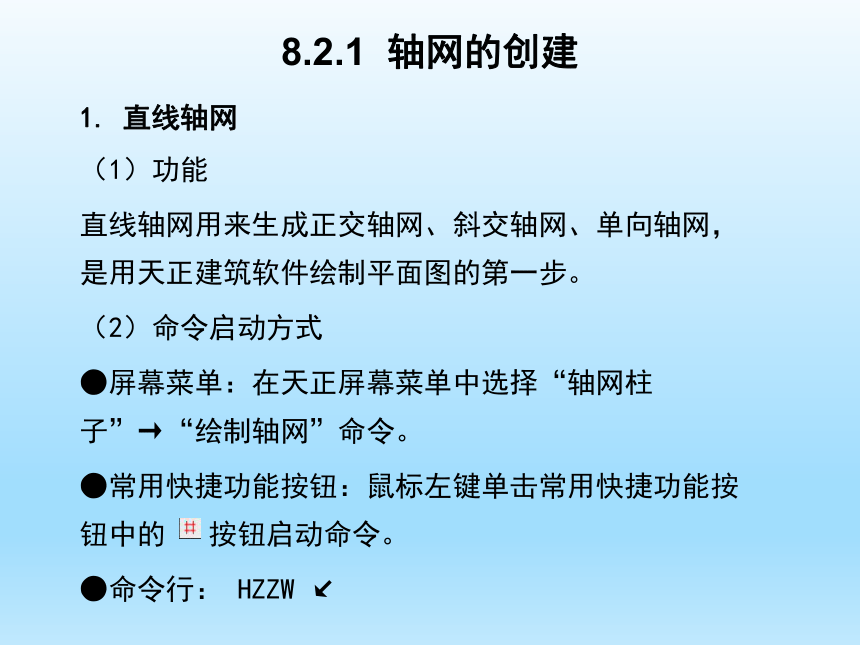

8.2.1 轴网的创建
直线轴网
（1）功能
直线轴网用来生成正交轴网、斜交轴网、单向轴网，是用天正建筑软件绘制平面图的第一步。
（2）命令启动方式
●屏幕菜单：在天正屏幕菜单中选择“轴网柱子”→“绘制轴网”命令。
●常用快捷功能按钮：鼠标左键单击常用快捷功能按钮中的 按钮启动命令。
●命令行： HZZW ↙
8.2.1 轴网的创建
直线轴网

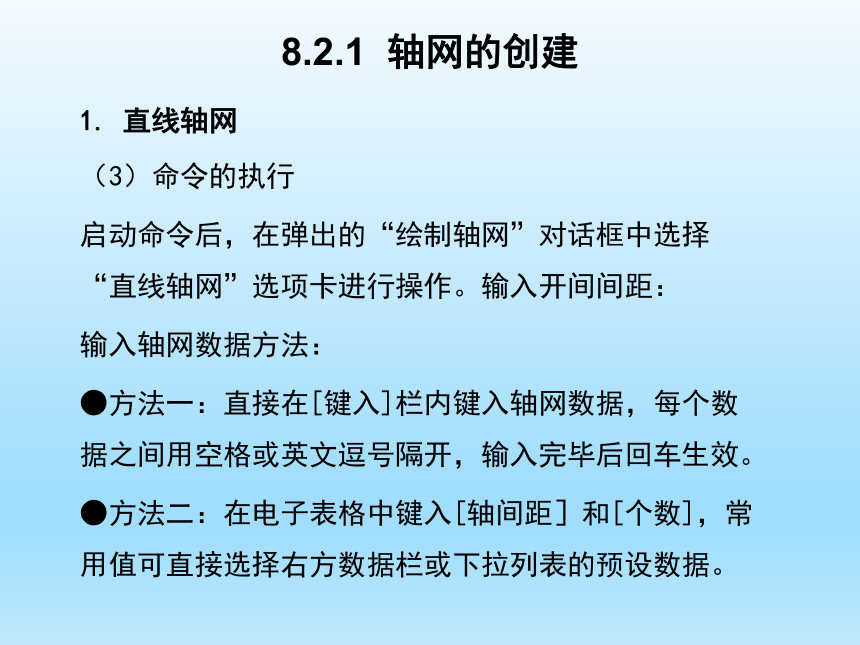

（3）命令的执行

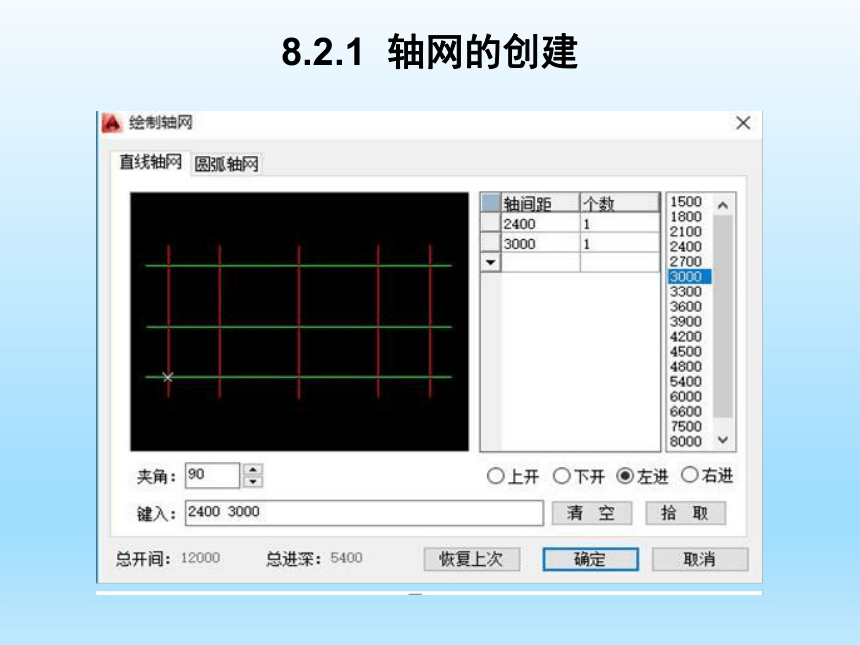

启动命令后，在弹出的“绘制轴网”对话框中选择“直线轴网”选项卡进行操作。输入开间间距：
输入轴网数据方法：
●方法一：直接在[键入]栏内键入轴网数据，每个数据之间用空格或英文逗号隔开，输入完毕后回车生效。
●方法二：在电子表格中键入[轴间距］和[个数]，常用值可直接选择右方数据栏或下拉列表的预设数据。
8.2.1 轴网的创建
8.2.1 轴网的创建

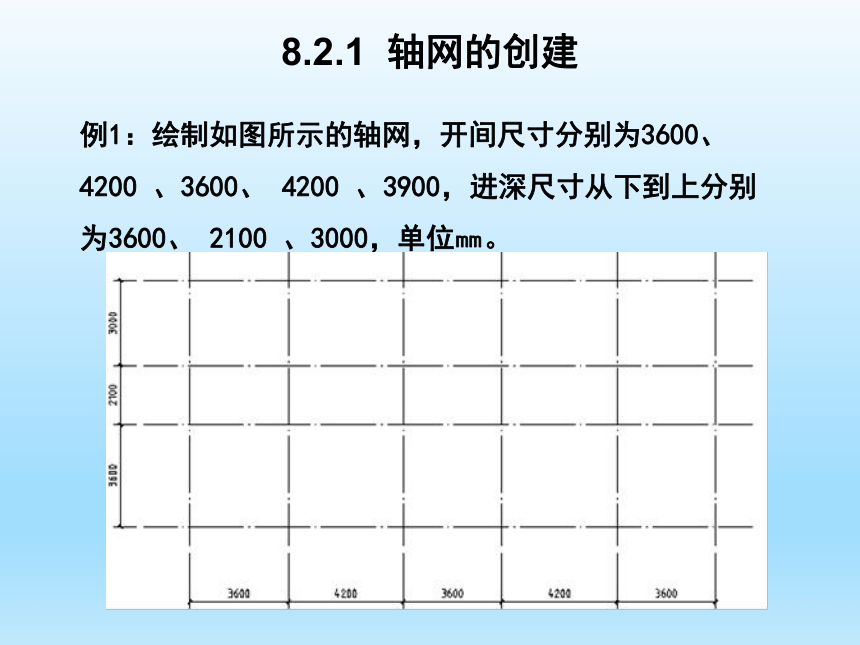

例1：绘制如图所示的轴网，开间尺寸分别为3600、 4200 、3600、 4200 、3900，进深尺寸从下到上分别为3600、 2100 、3000，单位㎜。
8.2.1 轴网的创建

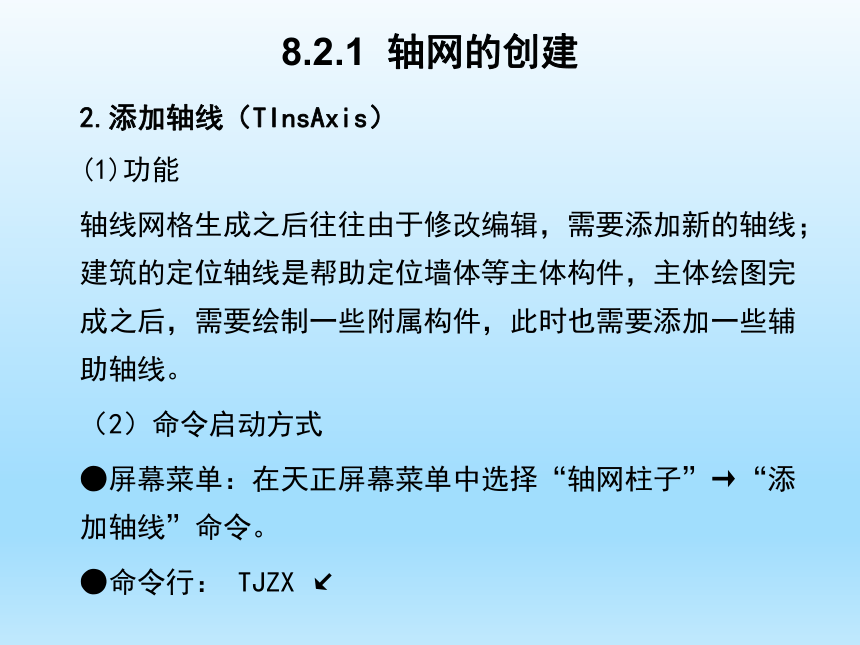

2.添加轴线（TInsAxis）
(1)功能
轴线网格生成之后往往由于修改编辑，需要添加新的轴线；建筑的定位轴线是帮助定位墙体等主体构件，主体绘图完成之后，需要绘制一些附属构件，此时也需要添加一些辅助轴线。
（2）命令启动方式
●屏幕菜单：在天正屏幕菜单中选择“轴网柱子”→“添加轴线”命令。
●命令行： TJZX ↙
8.2.1 轴网的创建

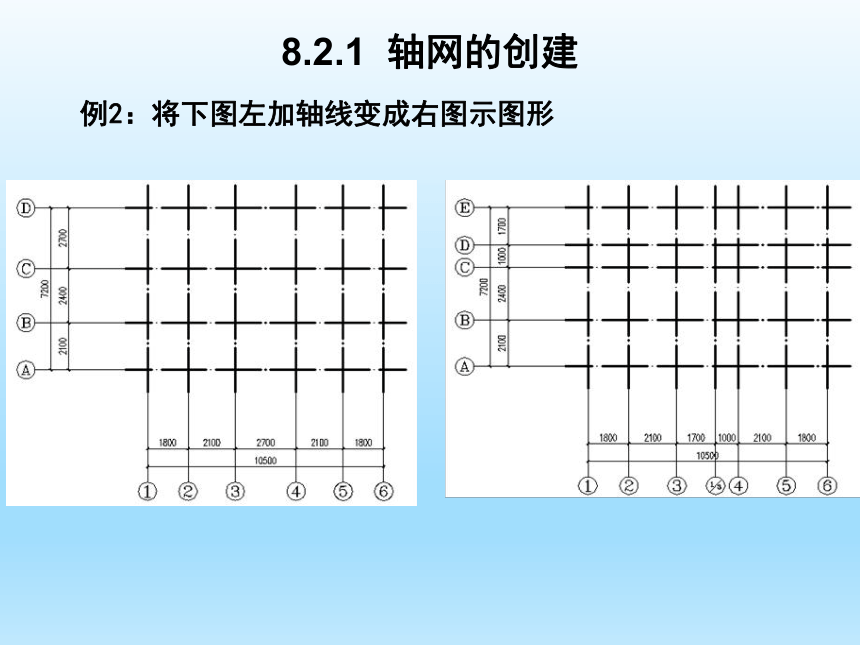

例2：将下图左加轴线变成右图示图形
8.2.2轴网的标注与编辑

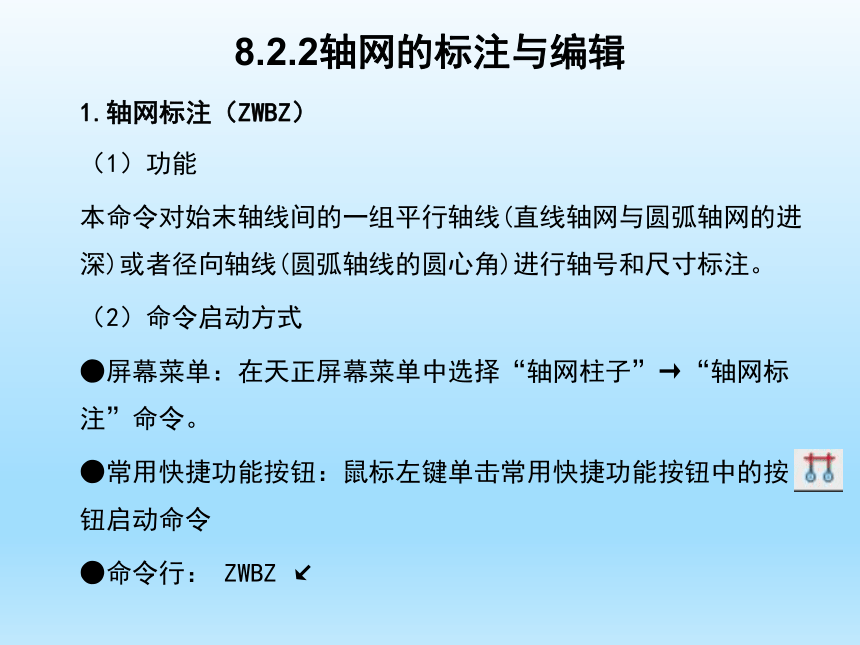

1.轴网标注（ZWBZ）
（1）功能
本命令对始末轴线间的一组平行轴线(直线轴网与圆弧轴网的进深)或者径向轴线(圆弧轴线的圆心角)进行轴号和尺寸标注。
（2）命令启动方式
●屏幕菜单：在天正屏幕菜单中选择“轴网柱子”→“轴网标注”命令。
●常用快捷功能按钮：鼠标左键单击常用快捷功能按钮中的按钮启动命令
●命令行： ZWBZ ↙
8.2.2轴网的标注与编辑

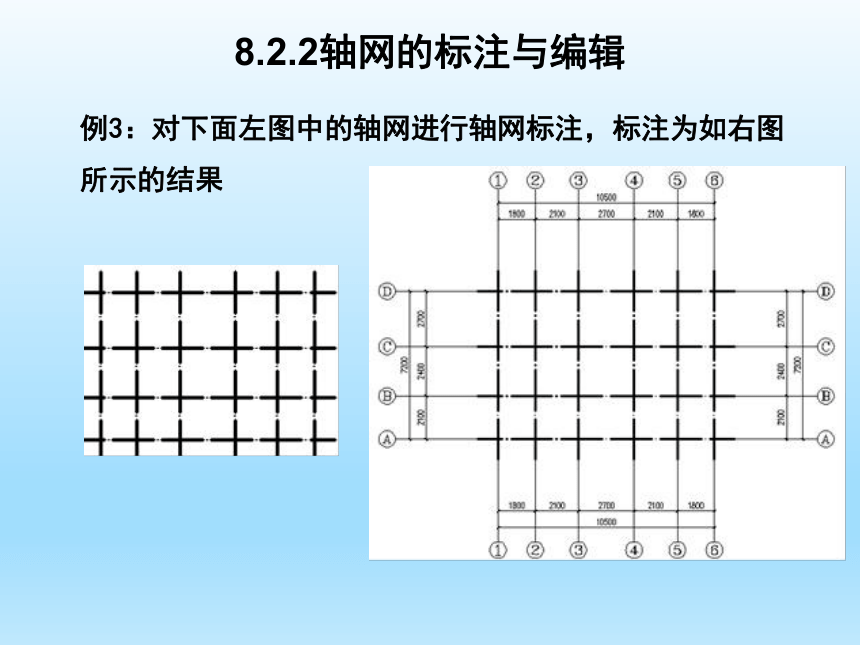

例3：对下面左图中的轴网进行轴网标注，标注为如右图所示的结果
8.2.2轴网的标注与编辑

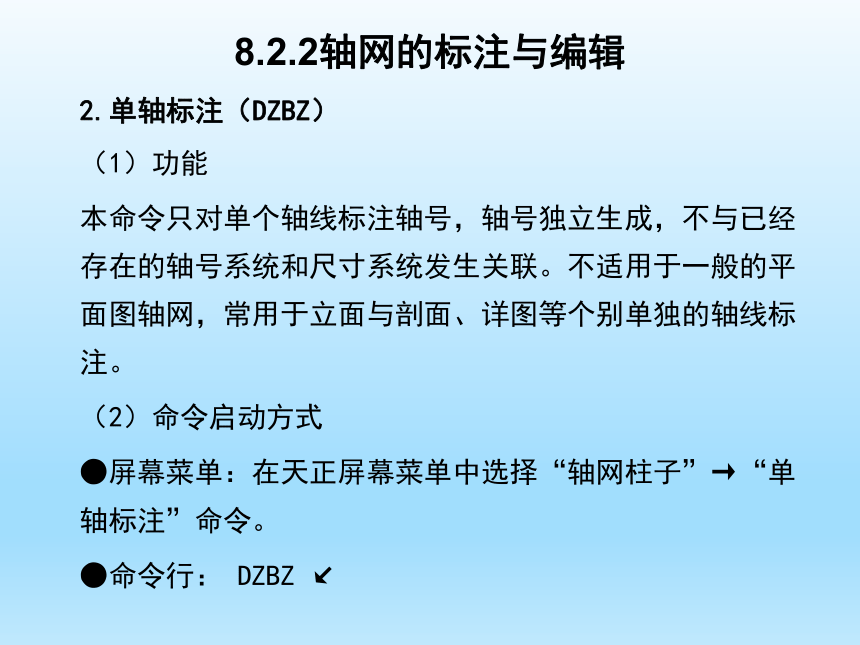

2.单轴标注（DZBZ）
（1）功能
本命令只对单个轴线标注轴号，轴号独立生成，不与已经存在的轴号系统和尺寸系统发生关联。不适用于一般的平面图轴网，常用于立面与剖面、详图等个别单独的轴线标注。
（2）命令启动方式
●屏幕菜单：在天正屏幕菜单中选择“轴网柱子”→“单轴标注”命令。
●命令行： DZBZ ↙
8.2.2轴网的标注与编辑
2.单轴标注（DZBZ）
（3）操作过程
命令：DZBZ↙
在“单轴标注”对话框中输入相应数值
选择待标注的轴线<退出>: 选择要标注的某根轴线或回车退出。
8.2.3轴号的编辑
1.添补轴号（TBZH）
（1）功能
本命令可在矩形、弧形、圆形轴网中对新增轴线添加轴号，新添轴号成为原有轴网轴号对象的一部分，但不会生成轴线，也不会更新尺寸标注，适合为以其他方式增添或修改轴线后进行的轴号标注。
（2）命令启动方式
●屏幕菜单：在天正屏幕菜单中选择“轴网柱子”→“添补轴号”命令。
●命令行： TBZH ↙
8.2.3轴号的编辑
1.添补轴号（TBZH）
（3）操作过程
命令：TBZH ↙
请选择轴号对象<退出>: 　选择与新轴号相邻的已有轴号对象，不要选择原有轴线。
请选择新轴号的位置或 [参考点(R)]<退出>:　光标位于新增轴号的一侧,同时键入轴间距。
新增轴号是否双侧标注 (Y/N) [Y]: 　　根据要求键入Y或N，为Y时两端标注轴号。
新增轴号是否为附加轴号 (Y/N) [N]: Y 根据要求键入Y或N，为N时其他轴号重排，Y时不重排。
8.2.3轴号的编辑
2．删除轴号
（1）功能
本命令用于在平面图中删除个别不需要轴号的情况，被删除轴号两侧的尺寸应并为一个尺寸，并可根据需要决定是否调整轴号，可框选多个轴号一次删除。
8.2.3轴号的编辑
2．删除轴号
（2）命令启动方式
●屏幕菜单：在天正屏幕菜单中选择“轴网柱子”→“删除轴号”命令。
●常用快捷功能按钮：鼠标左键单击常用快捷功能按钮中的按钮启动命令。
●命令行： SCZH ↙
8.2.3轴号的编辑
2．删除轴号
（3）操作过程
命令：SCZH ↙
TDELLABEL请框选轴号对象<退出>:使用窗选方式 选择多个需要删除的轴号。
是否重排轴号 (Y/N) [Y]: 根据要求键入Y或N，为Y时其他轴号重排，N时不重排。
8.2.4柱子的创建
1.标准柱（BZZ）
(1) 功能
在轴线的交点或任何位置插入矩形柱、圆柱或正多边形柱，后者包括常用的三、五、六、八、十二边形断面，还包括创建异形柱的功能。
(2) 命令启动方式
●屏幕菜单：在天正屏幕菜单中选择“轴网柱子”→“标准柱”命令。
●命令行： BBZ ↙
8.2.4柱子的创建
1.标准柱（BZZ）
(3) 操作过程
命令：BBZ ↙
选择菜单命令后，显示对话框，在选择不同形状后会根据不同形状，显示对应的参数输入，如下图所示。
8.2.4柱子的创建
2．角柱（JZ）
(1) 功能
在墙角插入轴线和形状与墙一致的角柱，可修改各分肢长度及宽度，宽度默认居中，高度为当前层高。生成的角柱与标准柱类似，每一边都有可调整长度和宽度的夹点，可以方便按要求修改。
(2) 命令启动方式
●屏幕菜单：在天正屏幕菜单中选择“轴网柱子”→“角柱”命令。
●命令行： JZ ↙
8.2.4柱子的创建
2．角柱（JZ）
(3) 操作过程
启动命令后，系统提示：
请选择墙角或 [参考点(R)]<退出>: 选择要创建角柱的墙角或键入R定位
选择墙角后显示对话框如图所示，用户在对话框中输入合适的参数。
8.2.4柱子的创建
3．构造柱(GZZ)
(1) 功能
本命令在墙角交点处或墙体内插入构造柱，依照所选择的墙角形状为基准，输入构造柱的具体尺寸，指出对齐方向，默认为钢筋混凝土材质，仅生成二维对象。目前本命令还不支持在弧墙交点处插入构造柱。
8.2.4柱子的创建
3．构造柱(GZZ)
(2) 命令启动方式
●屏幕菜单：在天正屏幕菜单中选择“轴网柱子”→“构造柱”命令。
●命令行： GZZ ↙
8.2.4柱子的创建
3．构造柱(GZZ)
(3) 操作过程
启动命令后，系统提示：
请选择墙角或 [参考点(R)]<退出>: 选择要创建角柱的墙角或键入R定位
选择墙角后显示如图所示对话框，在其中输入参数，并选择构造柱要对齐的墙边。
参数输入完毕后，选择“确定”，所选构造柱即插入图中。
8.2.5柱子的编辑
1．柱子替换
（1）功能
本命令将柱子边与指定墙边对齐，可一次选多个柱子一起完成墙边对齐，条件是各柱都在同一墙段，且对齐方向的柱子尺寸相同。
（2）命令启动方式
●屏幕菜单：单击“轴网柱子”→“标准注”→“替换图中已插入的柱子”按钮
8.2.5柱子的编辑
1．柱子替换
（3）操作过程
命令启动后，输入新的柱子数据
命令行显示：
TINSCOLU选择被替换的柱子: 用两点框选多个要替换的柱子区域或者直接选择要替换的个别柱子均可。
8.2.5柱子的编辑
2．柱子的编辑
双击要替换的柱子，即可显示出对象编辑对话框，与标准柱对话框类似，如图所示。
修改参数后，单击“确定”即可更新所选的柱子，但对象编辑只能逐个对象进行修改，如果要一次修改多个柱子，就应该使用下面介绍的特性编辑功能了。
8.2.5柱子的编辑
3．柱齐墙边(ZQQB)
（1）功能
本命令用于替换已有柱子。
（2）命令启动方式
●屏幕菜单：单击“轴网柱子”→“柱齐墙边”按钮。
●命令行： ZQQB ↙
8.2.5柱子的编辑
例4： 将图中的柱子与墙边对齐
