项目7 AutoCAD图形的输出

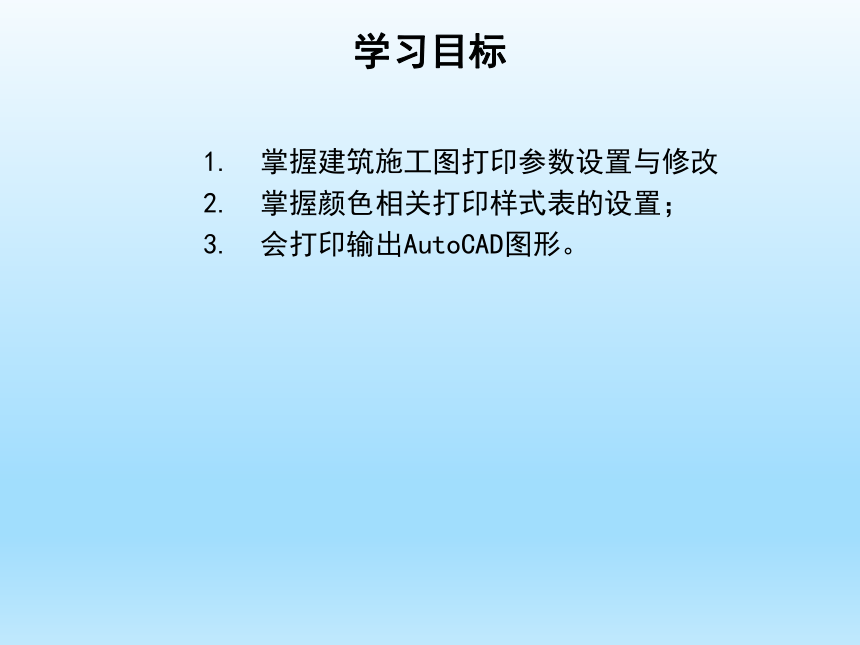

学习目标
掌握建筑施工图打印参数设置与修改
掌握颜色相关打印样式表的设置；
会打印输出AutoCAD图形。

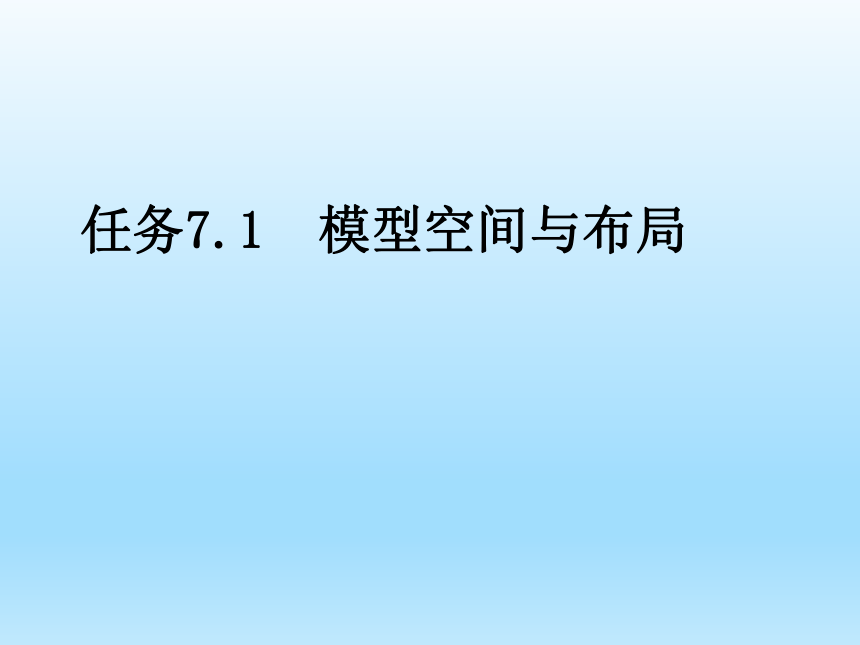

任务7.1 模型空间与布局

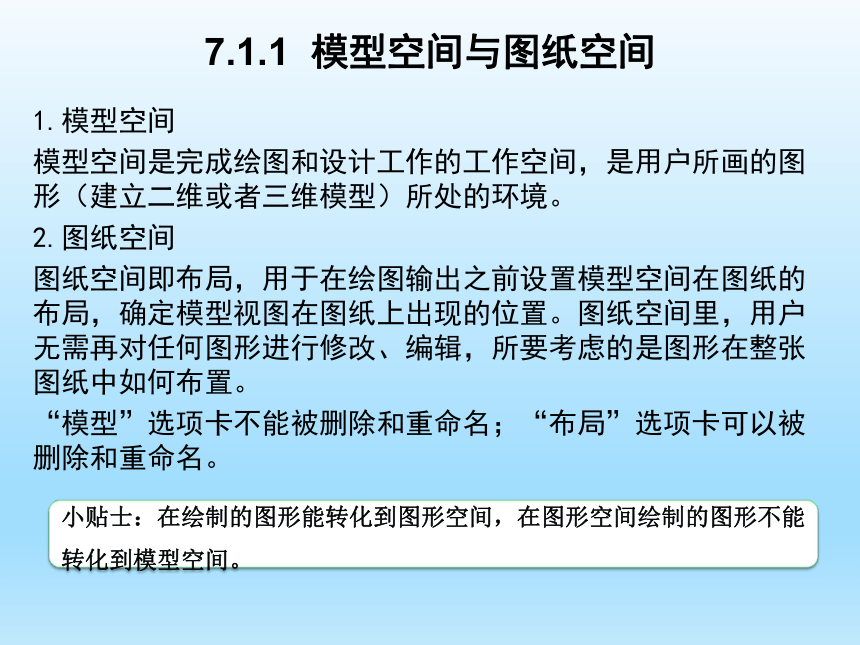

7.1.1 模型空间与图纸空间
1.模型空间
模型空间是完成绘图和设计工作的工作空间，是用户所画的图形（建立二维或者三维模型）所处的环境。
2.图纸空间
图纸空间即布局，用于在绘图输出之前设置模型空间在图纸的布局，确定模型视图在图纸上出现的位置。图纸空间里，用户无需再对任何图形进行修改、编辑，所要考虑的是图形在整张图纸中如何布置。
“模型”选项卡不能被删除和重命名；“布局”选项卡可以被删除和重命名。
小贴士：在绘制的图形能转化到图形空间，在图形空间绘制的图形不能转化到模型空间。

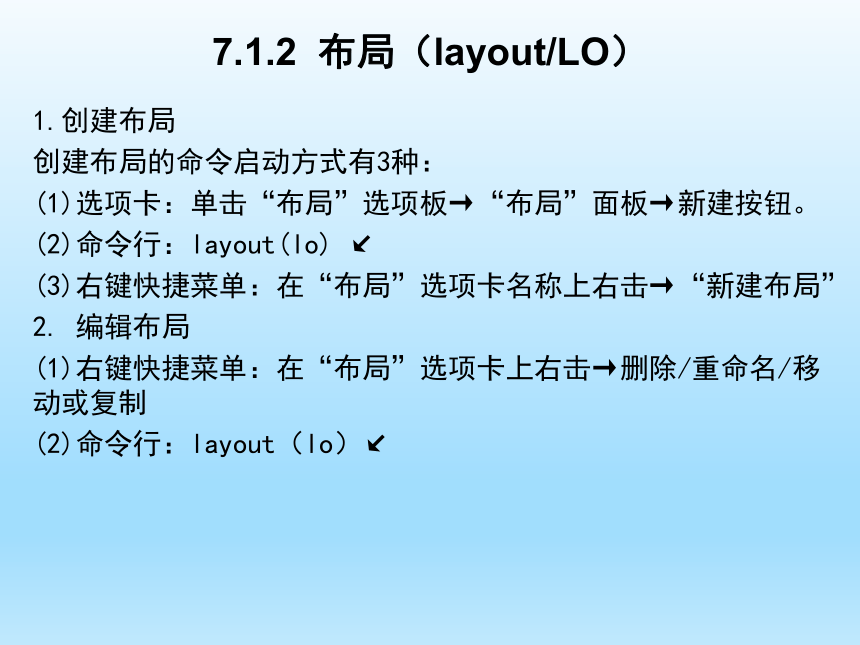

7.1.2 布局（layout/LO）
1.创建布局
创建布局的命令启动方式有3种：
(1)选项卡：单击“布局”选项板→“布局”面板→新建按钮。
(2)命令行：layout(lo) ↙
(3)右键快捷菜单：在“布局”选项卡名称上右击→“新建布局”
2. 编辑布局
(1)右键快捷菜单：在“布局”选项卡上右击→删除/重命名/移动或复制
(2)命令行：layout（lo）↙

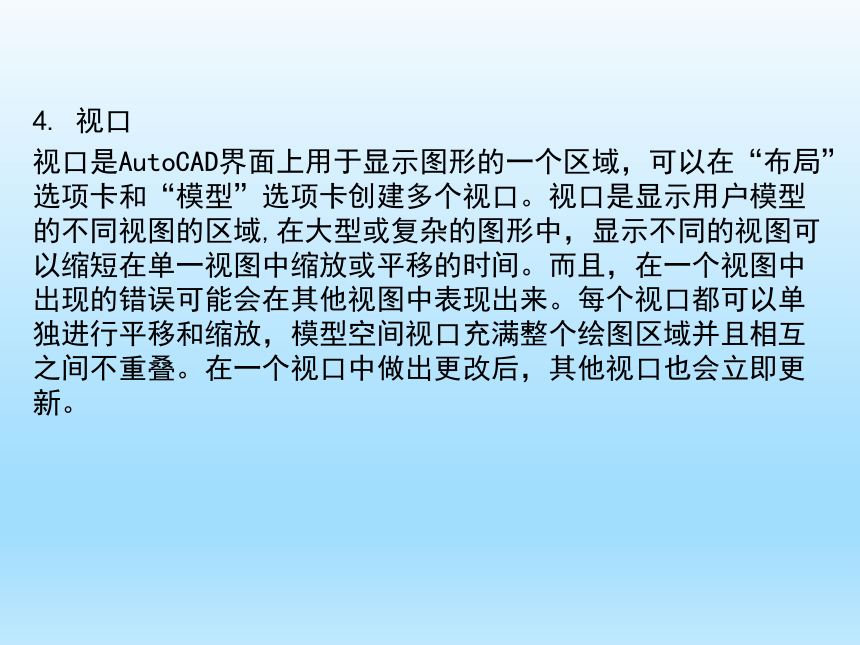

4. 视口
视口是AutoCAD界面上用于显示图形的一个区域，可以在“布局”选项卡和“模型”选项卡创建多个视口。视口是显示用户模型的不同视图的区域,在大型或复杂的图形中，显示不同的视图可以缩短在单一视图中缩放或平移的时间。而且，在一个视图中出现的错误可能会在其他视图中表现出来。每个视口都可以单独进行平移和缩放，模型空间视口充满整个绘图区域并且相互之间不重叠。在一个视口中做出更改后，其他视口也会立即更新。

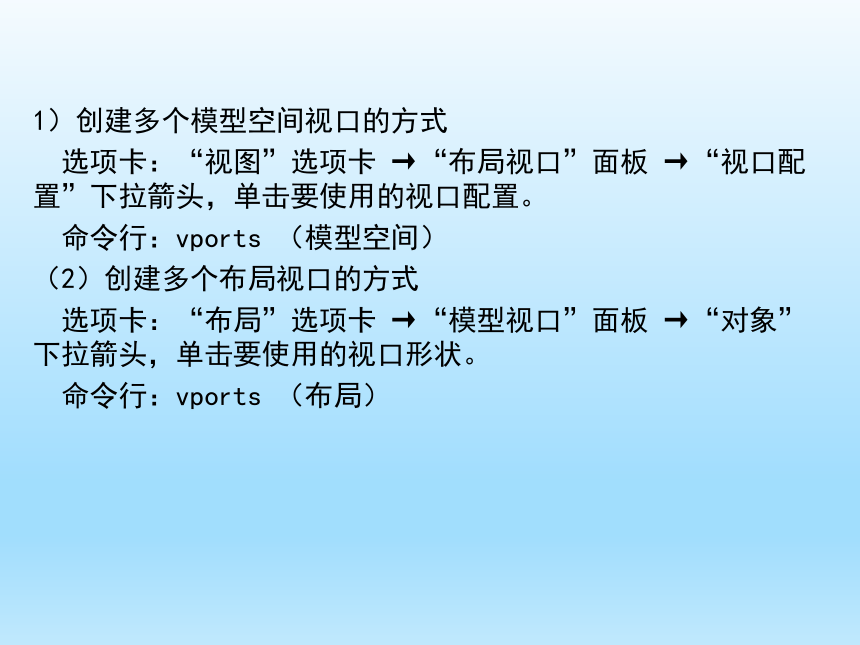

1）创建多个模型空间视口的方式
选项卡：“视图”选项卡 →“布局视口”面板 →“视口配置”下拉箭头，单击要使用的视口配置。
命令行：vports （模型空间）
（2）创建多个布局视口的方式
选项卡：“布局”选项卡 →“模型视口”面板 →“对象”下拉箭头，单击要使用的视口形状。
命令行：vports （布局）
任务7.2 autocad图形的输出
7.2.1 打印样式与打印设备
1.打印样式（Plot Style）
打印样式是具体的打印效果的控制，而打印样式表是打印样式的集合。打印样式表有两种类型：颜色相关打印样式表和命名打印样式表。使用颜色相关打印样式打印时，是通过对象的颜色来控制绘图仪的笔号、笔宽及线型的。颜色相关打印样式表文件的扩展名为“.ctb”。命名打印样式表直接指定给图层和单个对象打印样式，扩展名为“.stb”。
2.创建打印样式表（Stylesmanager）
（1） 命令启动方式
选项卡：“应用程序”菜单→“打印”→“管理打印样式”→“添加打印样式表向导”
命令行：stylesmanager↙
(2) 颜色相关打印样式表的编辑
在创建颜色相关打印样式表的过程中，单击“打印样式表编辑器”，进入颜色相关打印样式表编辑器对话框，如图1所示。
图1
4. 命名打印样式表的编辑
编辑命名打印样式表，需要在添加打印样式表时选择“命名打印样式表”，如图2所示。再单击“下一步”，输入文件名称，单击“下一步”，进入到“完成”对话框。单击，对打印样式表进行编辑。
图2
7.2.2 打印设备
AutoCAD图形的打印输出有两种方式：打印到文件和打印到图纸上。在AutoCAD进行打印之前，必须要完成打印设备的配置，AutoCAD允许使用的打印设备有3种：虚拟打印机、绘图仪和打印机。打开“打印”对话框，如图3所示，在“打印机/绘图仪”面板上名称下拉列表中，可以选择打印所需设备。
图3
7.2.3 打印（plot）
1.命令启动方式
(1)选项卡：“输出”选项卡→“打印”面板→“打印”按钮
(2)命令行：plot↙
(3)快速访问工具栏：单击按钮
(4)快捷键：ctrl+P
2. 打印对话框各选项的含义
启动打印命令后，进入“打印”对话框，如图4所示。
图4
3. 页面设置
页面设置可以简化打印设置，具有相同打印样式的图形无需一一设置打印参数，只需调用相应的页面设置即可。模型空间和布局空间均可以进行相关的页面设置。
（1）命令启动方式
选项卡（模型）：“输出”选项卡→“打印”面板→“页面设置管理器”按钮
小贴士：打印之前先单击“预览”按钮预览打印出来的图形是否符合要求，如果线宽不符合要求，可单击“打印样式表”中的“编辑”按钮直接进入打印样式表重新设定线宽，而不用结束打印参数设置。
