项目6 建筑工程施工图的绘制

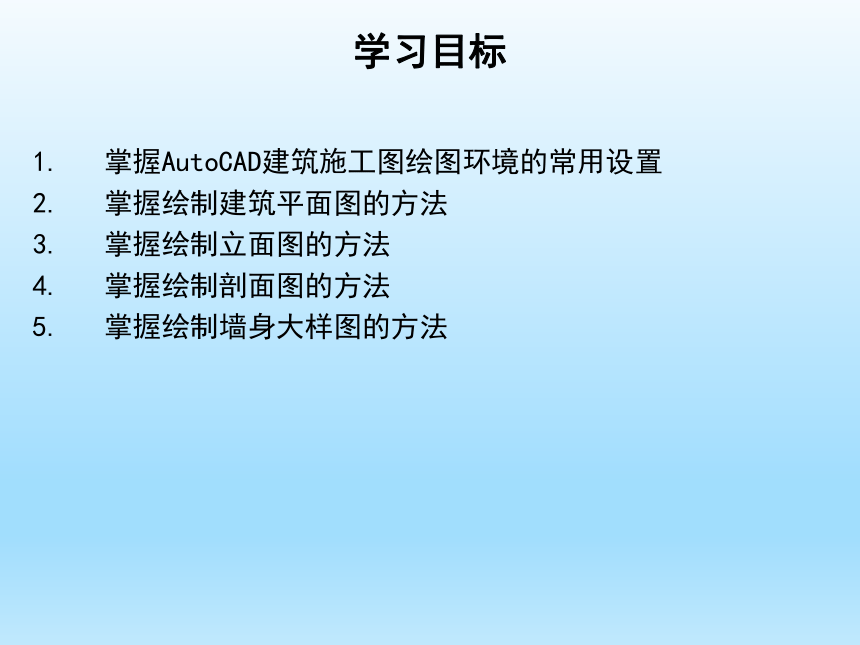

学习目标
掌握AutoCAD建筑施工图绘图环境的常用设置
掌握绘制建筑平面图的方法
掌握绘制立面图的方法
掌握绘制剖面图的方法
掌握绘制墙身大样图的方法
任务6. 4 建筑剖面图

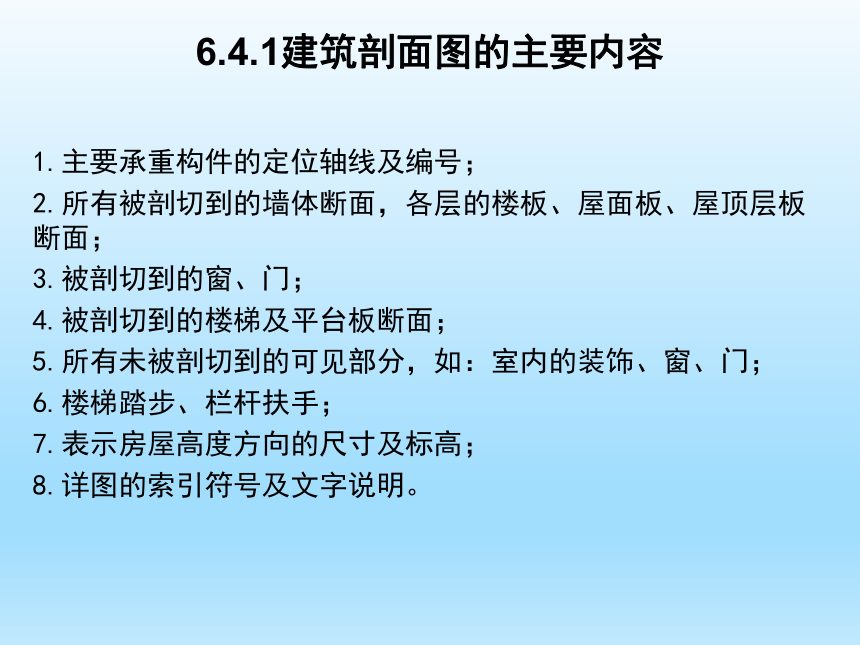

6.4.1建筑剖面图的主要内容
1.主要承重构件的定位轴线及编号；
2.所有被剖切到的墙体断面，各层的楼板、屋面板、屋顶层板断面；
3.被剖切到的窗、门；
4.被剖切到的楼梯及平台板断面；
5.所有未被剖切到的可见部分，如：室内的装饰、窗、门；
6.楼梯踏步、栏杆扶手；
7.表示房屋高度方向的尺寸及标高；
8.详图的索引符号及文字说明。

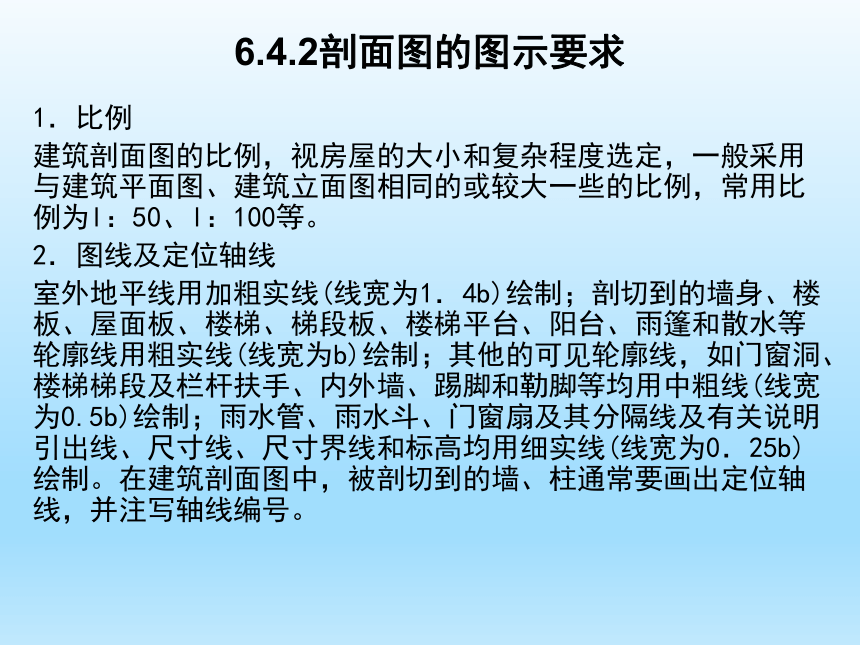

6.4.2剖面图的图示要求
1．比例
建筑剖面图的比例，视房屋的大小和复杂程度选定，一般采用与建筑平面图、建筑立面图相同的或较大一些的比例，常用比例为l：50、l：100等。
2．图线及定位轴线
室外地平线用加粗实线(线宽为1．4b)绘制；剖切到的墙身、楼板、屋面板、楼梯、梯段板、楼梯平台、阳台、雨篷和散水等轮廓线用粗实线(线宽为b)绘制；其他的可见轮廓线，如门窗洞、楼梯梯段及栏杆扶手、内外墙、踢脚和勒脚等均用中粗线(线宽为0.5b)绘制；雨水管、雨水斗、门窗扇及其分隔线及有关说明引出线、尺寸线、尺寸界线和标高均用细实线(线宽为0．25b)绘制。在建筑剖面图中，被剖切到的墙、柱通常要画出定位轴线，并注写轴线编号。

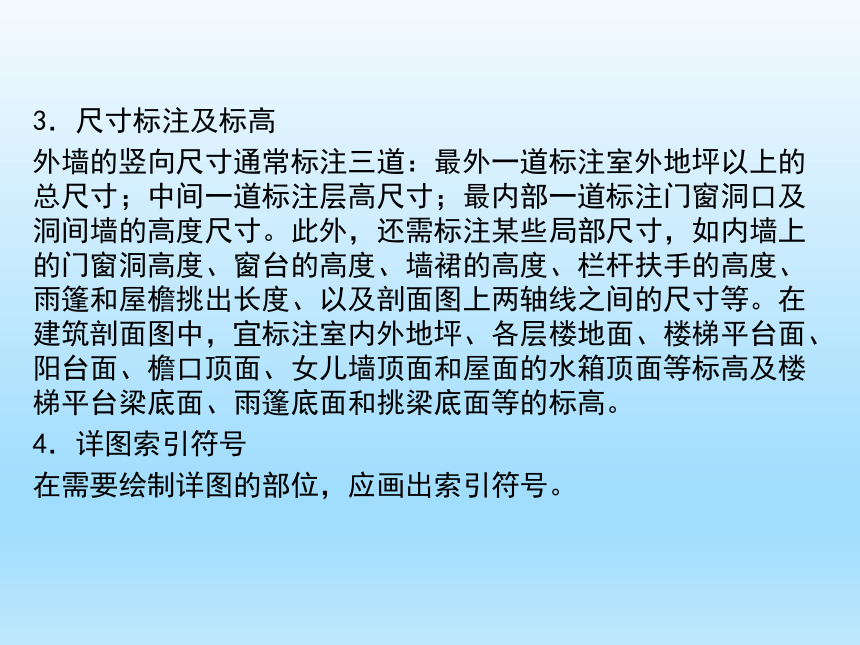

3．尺寸标注及标高
外墙的竖向尺寸通常标注三道：最外一道标注室外地坪以上的总尺寸；中间一道标注层高尺寸；最内部一道标注门窗洞口及洞间墙的高度尺寸。此外，还需标注某些局部尺寸，如内墙上的门窗洞高度、窗台的高度、墙裙的高度、栏杆扶手的高度、雨篷和屋檐挑出长度、以及剖面图上两轴线之间的尺寸等。在建筑剖面图中，宜标注室内外地坪、各层楼地面、楼梯平台面、阳台面、檐口顶面、女儿墙顶面和屋面的水箱顶面等标高及楼梯平台梁底面、雨篷底面和挑梁底面等的标高。
4．详图索引符号
在需要绘制详图的部位，应画出索引符号。

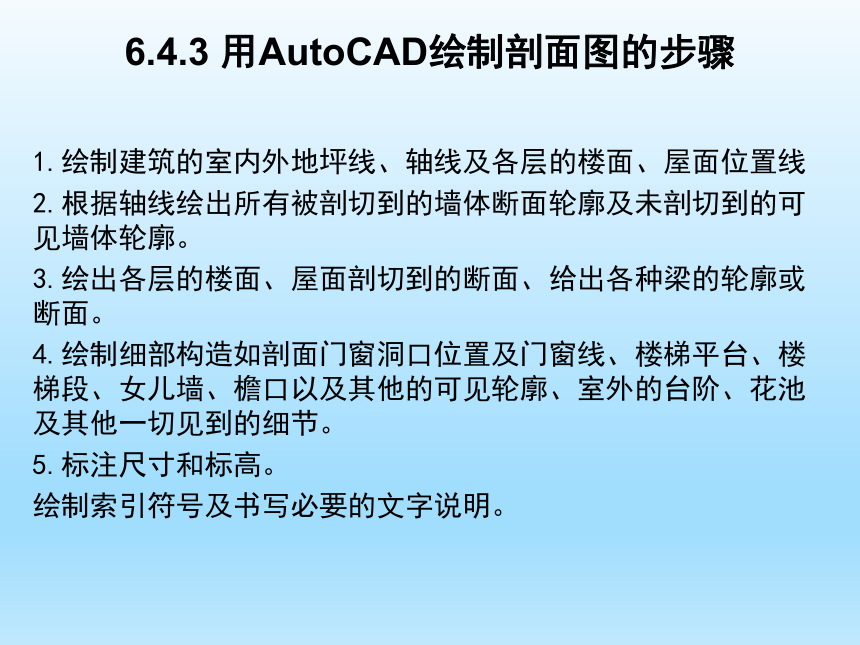

6.4.3 用AutoCAD绘制剖面图的步骤
1.绘制建筑的室内外地坪线、轴线及各层的楼面、屋面位置线
2.根据轴线绘出所有被剖切到的墙体断面轮廓及未剖切到的可见墙体轮廓。
3.绘出各层的楼面、屋面剖切到的断面、给出各种梁的轮廓或断面。
4.绘制细部构造如剖面门窗洞口位置及门窗线、楼梯平台、楼梯段、女儿墙、檐口以及其他的可见轮廓、室外的台阶、花池及其他一切见到的细节。
5.标注尺寸和标高。
绘制索引符号及书写必要的文字说明。

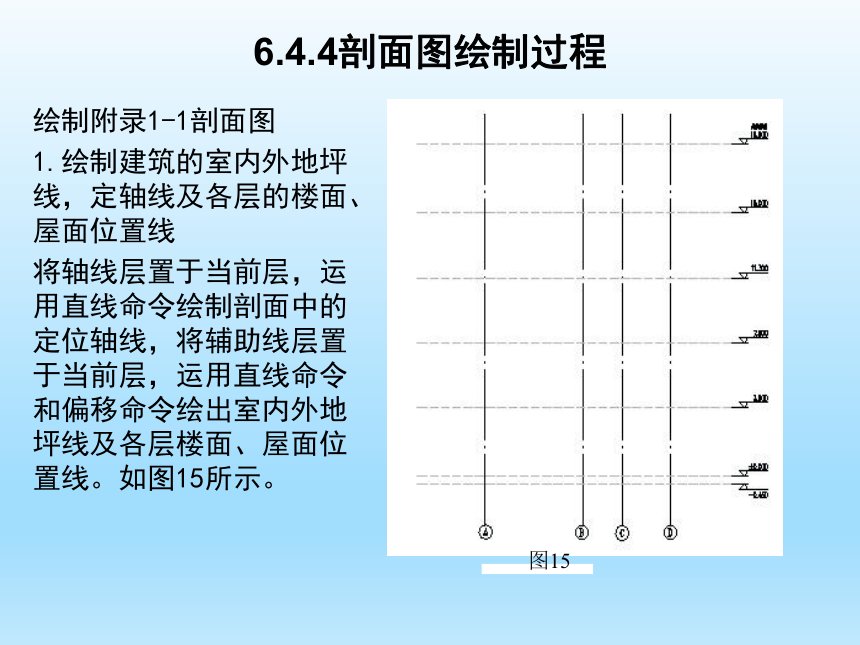

6.4.4剖面图绘制过程
绘制附录1-1剖面图
1.绘制建筑的室内外地坪线，定轴线及各层的楼面、屋面位置线
将轴线层置于当前层，运用直线命令绘制剖面中的定位轴线，将辅助线层置于当前层，运用直线命令和偏移命令绘出室内外地坪线及各层楼面、屋面位置线。如图15所示。
图15

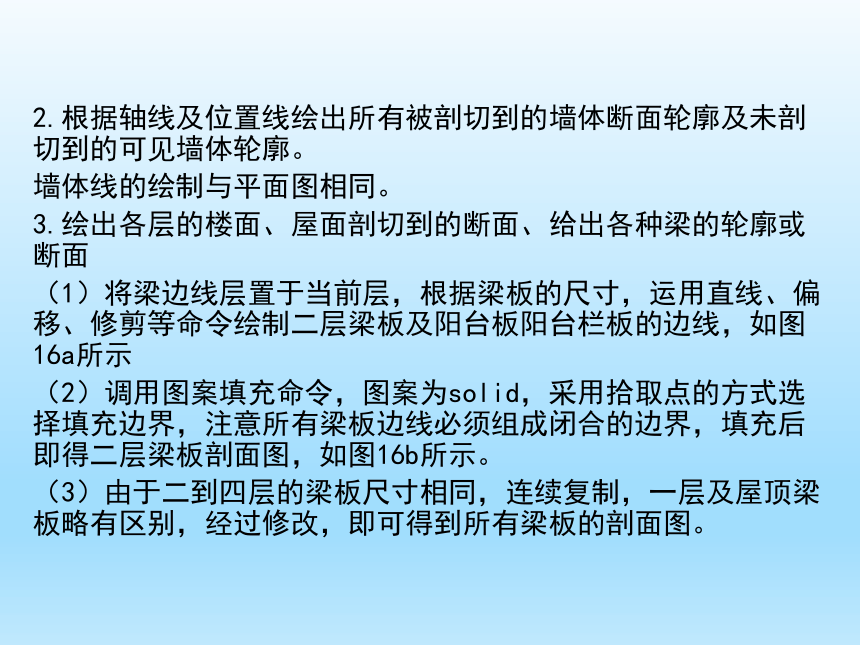

2.根据轴线及位置线绘出所有被剖切到的墙体断面轮廓及未剖切到的可见墙体轮廓。
墙体线的绘制与平面图相同。
3.绘出各层的楼面、屋面剖切到的断面、给出各种梁的轮廓或断面
（1）将梁边线层置于当前层，根据梁板的尺寸，运用直线、偏移、修剪等命令绘制二层梁板及阳台板阳台栏板的边线，如图16a所示
（2）调用图案填充命令，图案为solid，采用拾取点的方式选择填充边界，注意所有梁板边线必须组成闭合的边界，填充后即得二层梁板剖面图，如图16b所示。
（3）由于二到四层的梁板尺寸相同，连续复制，一层及屋顶梁板略有区别，经过修改，即可得到所有梁板的剖面图。
图16a
图16b
4.绘制细部构造
剖面图中的门窗有两类，一类是剖到的门窗，窗的绘制与平面图中窗的绘制类似，门的剖面图例按照《房屋建筑制图统一标准》(GB／T50001—2010)以及《建筑制图标准》(GB／I50104—2010)的图例进行绘制。第二类是没有被剖到的门窗，其绘制方法与立面图中的门窗相同。剖面图的绘制应与平面图和立面图相对应。
5.标注尺寸和标高。
（1）标注时，先绘制四条辅助线，分别作为三道尺寸线的位置线和标高位置线
（2）将标注图层置为当前层，进行就近标注，如图17所示。
（3）将标注好的尺寸运用移动命令，移至辅助线处。如图18所示。
（4）插入标高图块，进行标高的注写，同立面图。
图17
图8
6.4.5楼梯剖面图绘制过程
1.绘制建筑的室内外地坪线，定轴线及各层的楼面、屋面位置线
将轴线层置于当前层，运用直线命令绘制剖面中的定位轴线，将辅助线层置于当前层，运用直线命令和偏移命令绘出室内外地坪线及各层楼面、屋面位置线。如图19所示
图19
2.根据轴线及位置线绘出所有被剖切到的墙体断面轮廓及未剖切到的可见墙体轮廓
图20
3.绘制楼梯平台剖面
认真识读建筑图及结构图，确定楼梯平台板尺寸、平台梁尺寸以及标高位置。
图21
根据上述尺寸绘制楼梯的楼层平台以及休息平台。本图一层、五层的层高3900mm，二到四层的层高3700mm，但楼梯平台板及梁的尺寸均相同。绘制时可先绘制一层以及二层楼梯平台，其余各层均可通过复制得到。
图22
4.楼梯段的绘制
楼梯段包含踏步以及倾斜的梯段板，梯段板的厚度为100mm,由于层高变化，一层踏步高度与标准层踏步高度不同，踏步宽度均相同。绘图时需要注意。
第一步 踏步绘制
首先将楼梯图层置于当前层，运用直线命令，确定好位置，绘制第一个踏步。如图23a。
选用端点捕捉，对第一个踏步连续复制，即可得到梯段其他踏步。对第一个梯段做镜像操作，即可绘出一层全部踏步。如图23b。
图23a
图23b
第二步 梯段板的绘制
运用直线命令，绘制踏步下斜线，连接踏步各交点。如图24a，向下偏移辅助线100mm，得到梯段板断面线，如图24b。删除中间辅助线，将剖切到的楼梯段板边线改变图层，成为混凝土边线。同样操作，绘制出二层楼梯梯段。如图24c
图24a
图24b
图24c
第三步 填充
运用图案填充命令，对一层和二层剖切到的楼梯段、平台以及平台梁进行填充。如图25a。再运用复制命令将二层梯段平台等复制到三、四层。如图25b。
图25a
图25b
5.楼梯栏杆扶手绘制
查阅施工图以及标准图，确定楼梯栏杆扶手的尺寸以及高度。利用直线命令或多线命令绘制栏杆和扶手。如图26。
6.完善剖面其余部分绘制，进行尺寸标注
图26
