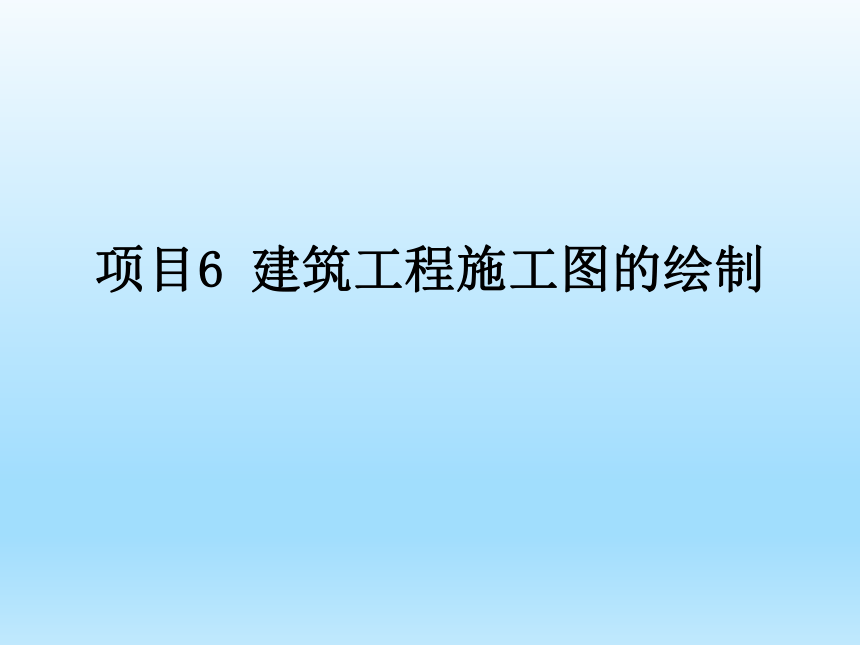

项目6 建筑工程施工图的绘制

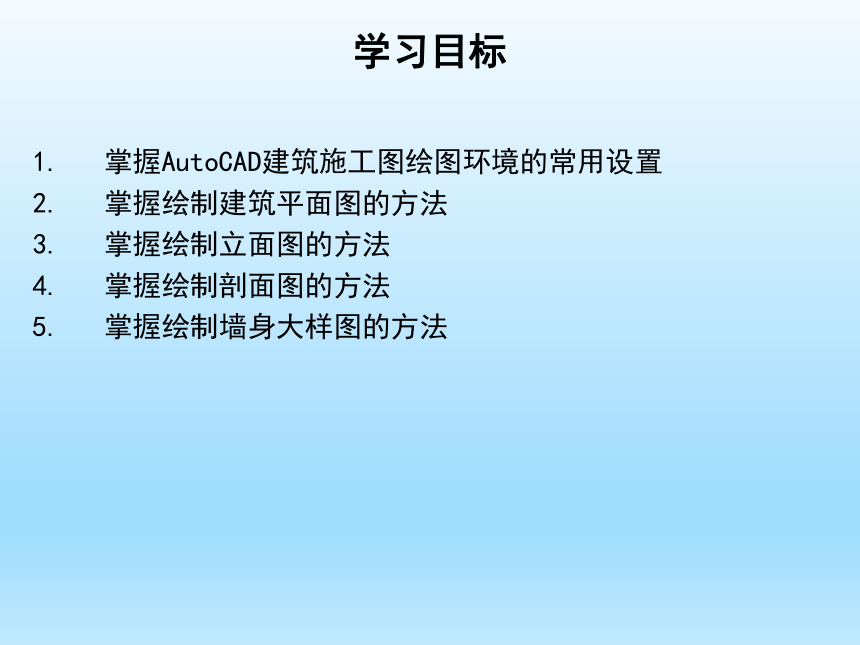

学习目标
掌握AutoCAD建筑施工图绘图环境的常用设置
掌握绘制建筑平面图的方法
掌握绘制立面图的方法
掌握绘制剖面图的方法
掌握绘制墙身大样图的方法

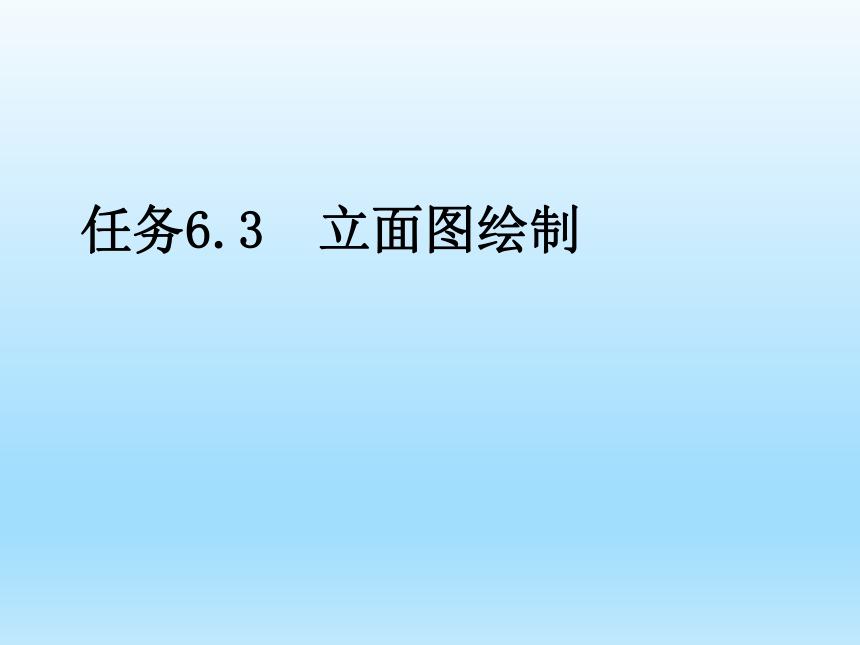

任务6.3 立面图绘制

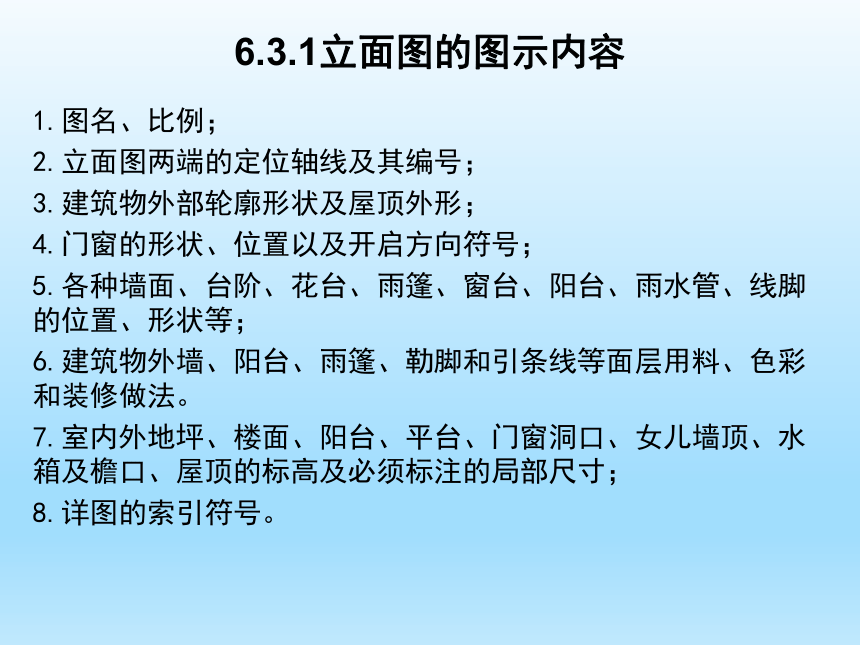

6.3.1立面图的图示内容
1.图名、比例；
2.立面图两端的定位轴线及其编号；
3.建筑物外部轮廓形状及屋顶外形；
4.门窗的形状、位置以及开启方向符号；
5.各种墙面、台阶、花台、雨篷、窗台、阳台、雨水管、线脚的位置、形状等；
6.建筑物外墙、阳台、雨篷、勒脚和引条线等面层用料、色彩和装修做法。
7.室内外地坪、楼面、阳台、平台、门窗洞口、女儿墙顶、水箱及檐口、屋顶的标高及必须标注的局部尺寸；
8.详图的索引符号。

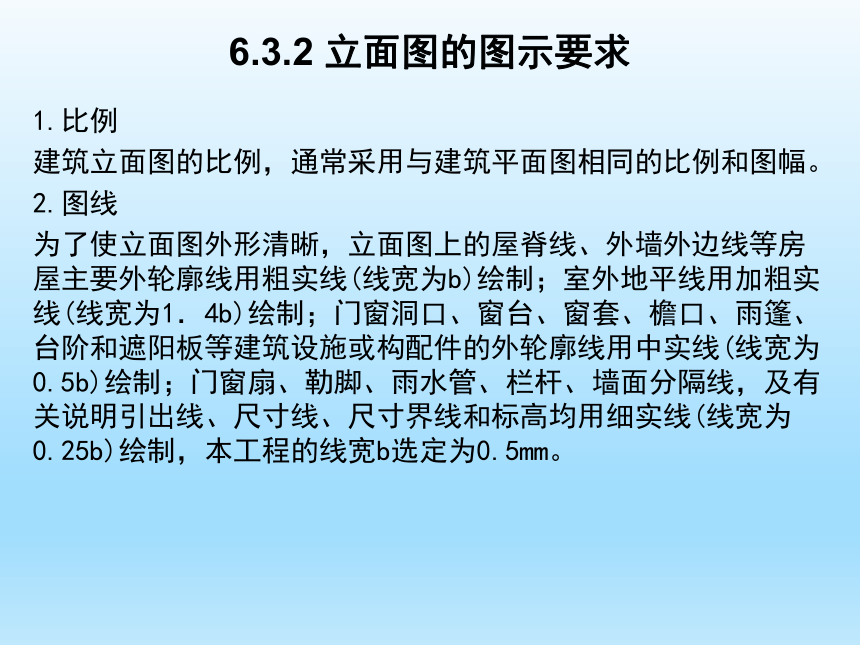

6.3.2 立面图的图示要求
1.比例
建筑立面图的比例，通常采用与建筑平面图相同的比例和图幅。
2.图线
为了使立面图外形清晰，立面图上的屋脊线、外墙外边线等房屋主要外轮廓线用粗实线(线宽为b)绘制；室外地平线用加粗实线(线宽为1．4b)绘制；门窗洞口、窗台、窗套、檐口、雨篷、台阶和遮阳板等建筑设施或构配件的外轮廓线用中实线(线宽为0.5b)绘制；门窗扇、勒脚、雨水管、栏杆、墙面分隔线，及有关说明引出线、尺寸线、尺寸界线和标高均用细实线(线宽为0.25b)绘制，本工程的线宽b选定为0.5mm。

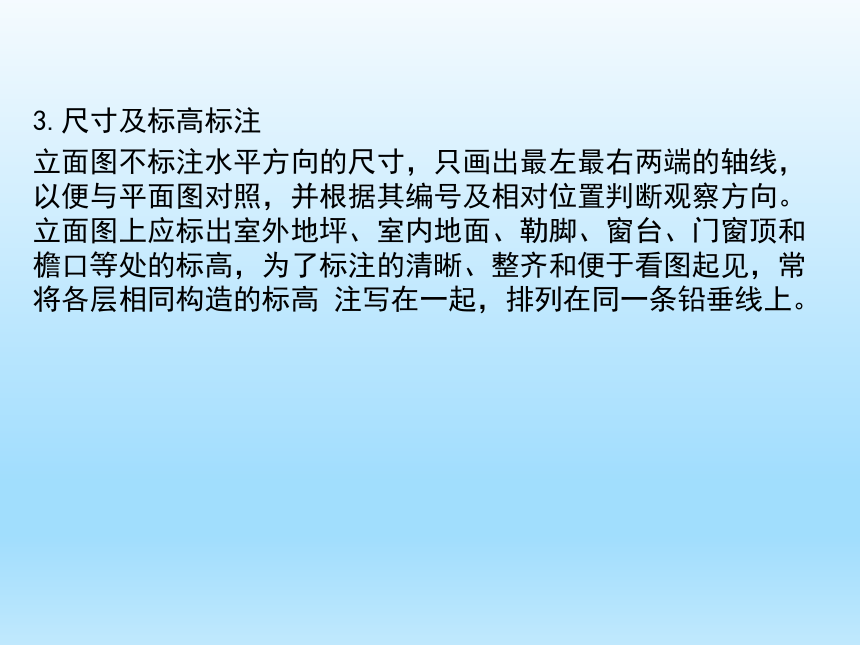

3.尺寸及标高标注
立面图不标注水平方向的尺寸，只画出最左最右两端的轴线，以便与平面图对照，并根据其编号及相对位置判断观察方向。立面图上应标出室外地坪、室内地面、勒脚、窗台、门窗顶和檐口等处的标高，为了标注的清晰、整齐和便于看图起见，常将各层相同构造的标高 注写在一起，排列在同一条铅垂线上。

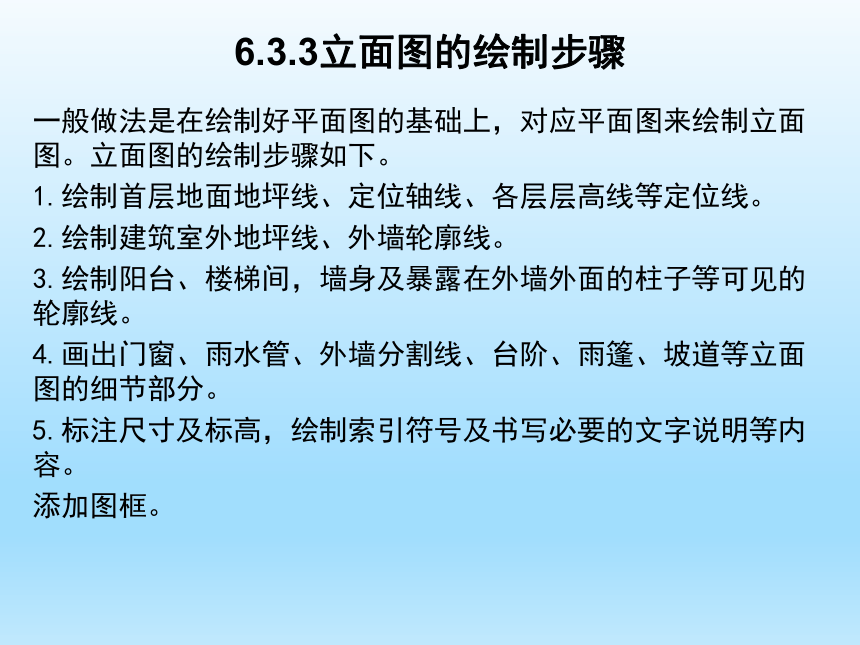

6.3.3立面图的绘制步骤
一般做法是在绘制好平面图的基础上，对应平面图来绘制立面图。立面图的绘制步骤如下。
1.绘制首层地面地坪线、定位轴线、各层层高线等定位线。
2.绘制建筑室外地坪线、外墙轮廓线。
3.绘制阳台、楼梯间，墙身及暴露在外墙外面的柱子等可见的轮廓线。
4.画出门窗、雨水管、外墙分割线、台阶、雨篷、坡道等立面图的细节部分。
5.标注尺寸及标高，绘制索引符号及书写必要的文字说明等内容。
添加图框。
6.3.4立面图的绘制过程
1.绘制定位线
因建筑立面图与建筑平面图是有“长对正、高平齐、宽相等”投影关系的两面视图，立面图中的长度尺度是以平面图为基础而得到的，所以绘制立面图时首先应打开已经绘制好的平面图，从平面图中提取长度尺寸。本书以南立面图的绘制为例，讲述立面图的绘制过程。方法如下。
（1）复制一张一层平面图或标准层平面图，从图中引出绘制一系列竖向辅助线，包括轴线，外墙轮廓线、窗洞线，作为立面图中长度方向定位线，如图13所示。
打开辅助线图层，绘制一条水平线，作为±0.000所对应的标高线，与上述竖向直线相交。运用偏移命令，向上偏移这条直线，偏移距离3900、3700、3700、3700、3900、2700，得到各层层高线，作为高度方向的定位线。如图13所示。
图13
2.绘制建筑地坪线、外墙轮廓线。
将墙线层置于当前层，绘出建筑物的外轮廓，由于地坪线应用1.4b，墙线应用1.0b的粗实线，因此轮廓线绘制采用多段线绘制，并将室外地坪线宽定为70，外轮廓线宽为50。如图14所示。
图14
3.绘制阳台、楼梯间，墙身及暴露在外墙外面的柱子等可见的轮廓线。
将立面阳台线置于当前层，线宽为35，用多段线命令绘制阳台、楼梯间，墙身及暴露在外墙外面的柱子等可见的轮廓线，绘制时，必须通过平面图、立面图、剖面图彼此对照，方可得出本图中阳台栏板高度、装饰线脚位置和高度等。对于立面图中的每一条线均需与平面图、剖面图进行尺寸校核。
4.画出门窗、雨水管、外墙分割线、台阶、雨篷、坡道等立面图的细节部分。
窗户是立面图中重要的图形对象，在绘制这幅图上的窗户之前，先观察一下，这栋建筑物上一共有几种窗户，作图时每种窗户可绘制一个，其余的窗用AutoCAD的复制、缩放等编辑功能就可以绘制出来。
一层窗与其它层差别较大，二层以上各层窗相同。因此只需绘出一层和二层窗，将二层窗进行复制或阵列，就能够绘出所有窗户。中间阳台的边线会将窗下部遮挡一部分，需运用修剪等命令进行修改。本工程台阶和雨篷都是由直线及偏移修剪等命令绘制出来的，台阶和雨棚的形状及高度尺寸由平面图及剖面图确定。完成上述工作之后，整个立面图的所有图形元素基本绘制出来了。
5.标注尺寸及标高
立面图的标注包括标注尺寸和外立面各部位的标高，如室外地坪、门窗洞的上下口、女儿墙压顶面、入口的平台、雨篷和阳台地面的标高。尺寸标注前先绘制四条辅助尺寸线，分别为三道尺寸线位置线和标高符号的位置线。
6.文字注写
立面图上文字说明较多，对于一些装修做法和一些结构材料，都需要用文字直接在图上注明，可以使用单行文字命令进行文字的注写。
