项目6 建筑工程施工图的绘制

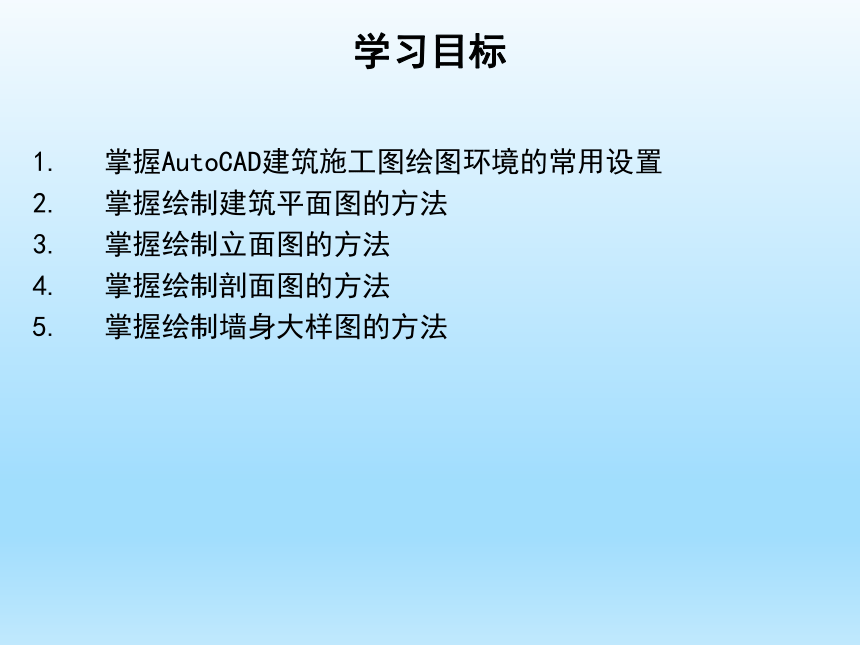

学习目标
掌握AutoCAD建筑施工图绘图环境的常用设置
掌握绘制建筑平面图的方法
掌握绘制立面图的方法
掌握绘制剖面图的方法
掌握绘制墙身大样图的方法

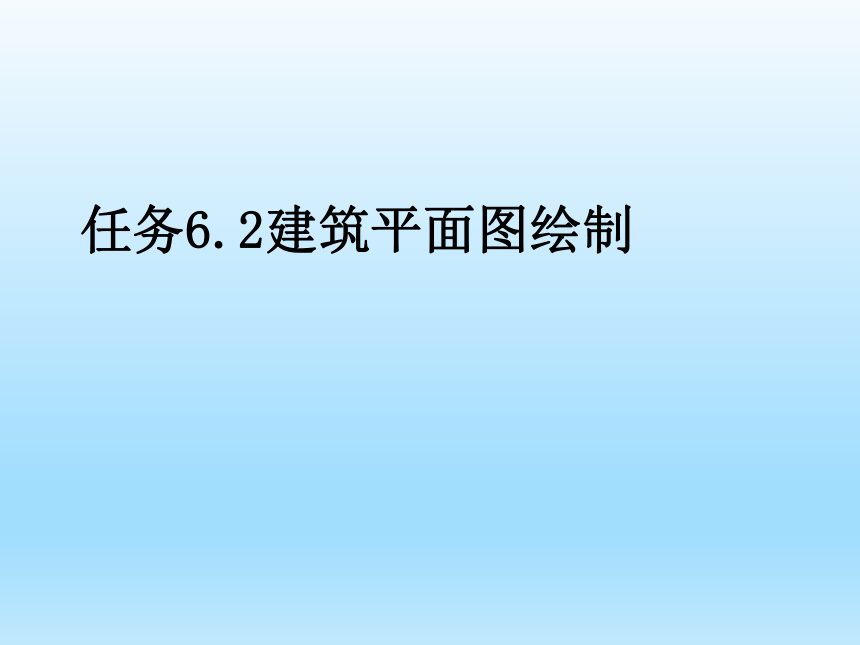

任务6.2建筑平面图绘制

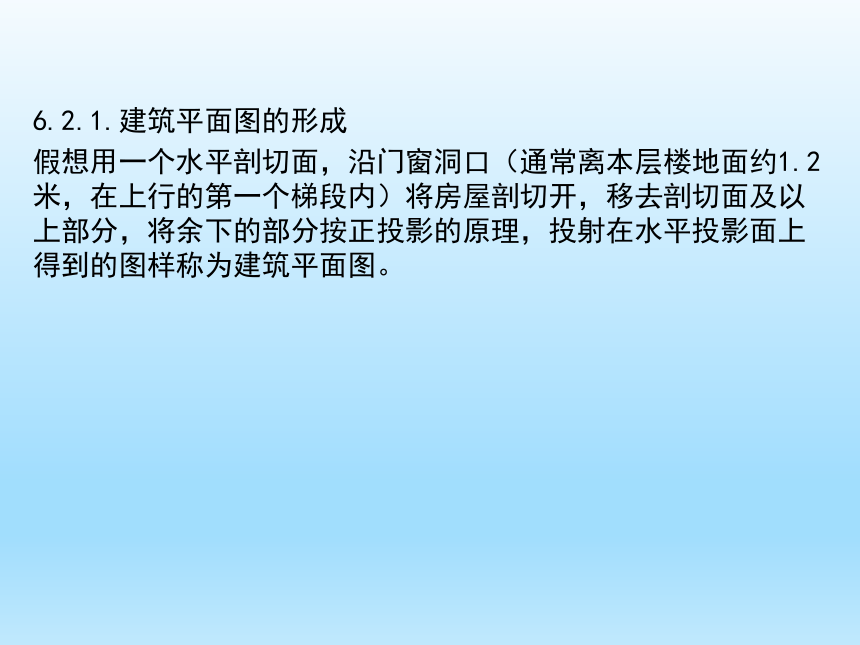

6.2.1.建筑平面图的形成
假想用一个水平剖切面，沿门窗洞口（通常离本层楼地面约1.2米，在上行的第一个梯段内）将房屋剖切开，移去剖切面及以上部分，将余下的部分按正投影的原理，投射在水平投影面上得到的图样称为建筑平面图。

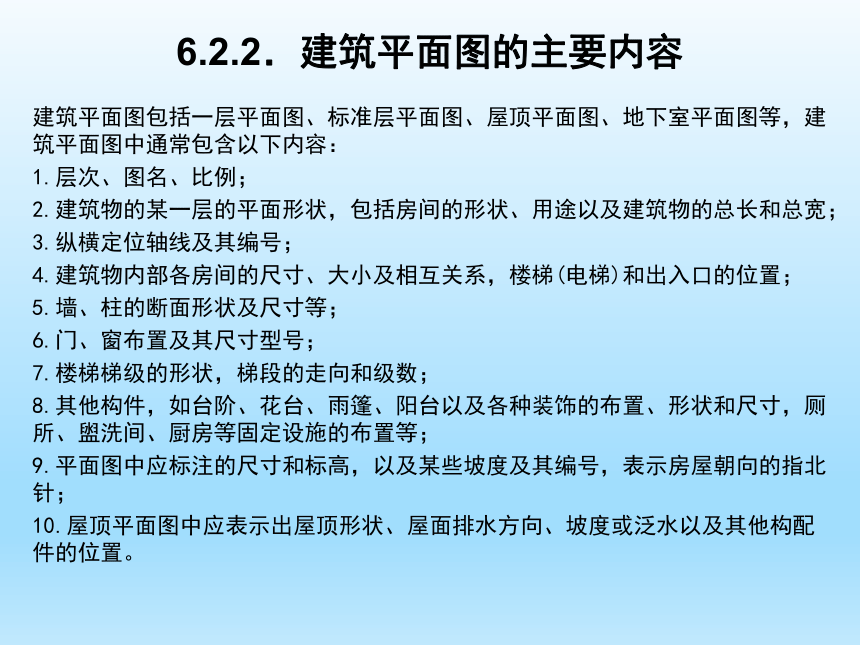

6.2.2．建筑平面图的主要内容
建筑平面图包括一层平面图、标准层平面图、屋顶平面图、地下室平面图等，建筑平面图中通常包含以下内容：
1.层次、图名、比例；
2.建筑物的某一层的平面形状，包括房间的形状、用途以及建筑物的总长和总宽；
3.纵横定位轴线及其编号；
4.建筑物内部各房间的尺寸、大小及相互关系，楼梯(电梯)和出入口的位置；
5.墙、柱的断面形状及尺寸等；
6.门、窗布置及其尺寸型号；
7.楼梯梯级的形状，梯段的走向和级数；
8.其他构件，如台阶、花台、雨篷、阳台以及各种装饰的布置、形状和尺寸，厕所、盥洗间、厨房等固定设施的布置等；
9.平面图中应标注的尺寸和标高，以及某些坡度及其编号，表示房屋朝向的指北针；
10.屋顶平面图中应表示出屋顶形状、屋面排水方向、坡度或泛水以及其他构配件的位置。

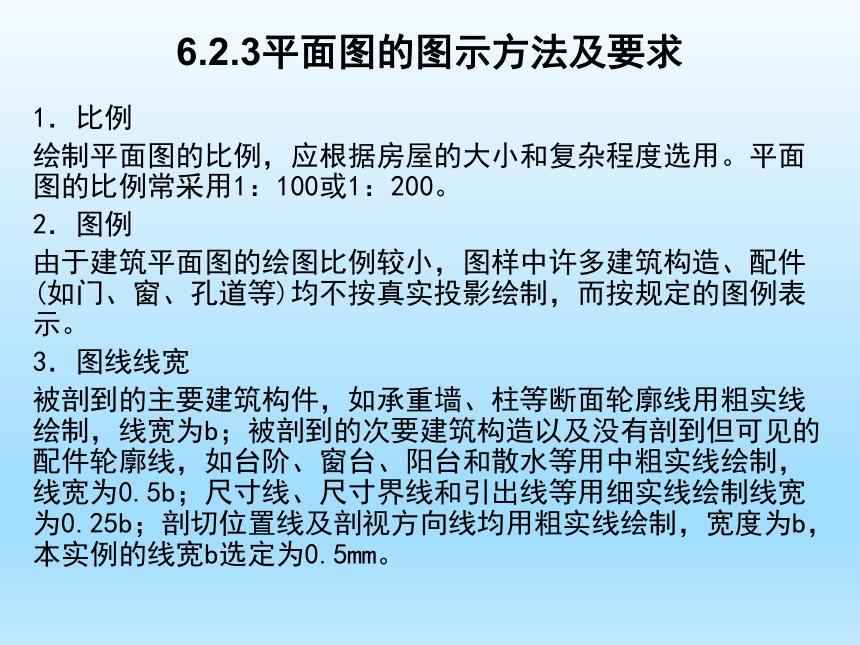

6.2.3平面图的图示方法及要求
1．比例
绘制平面图的比例，应根据房屋的大小和复杂程度选用。平面图的比例常采用1：100或1：200。
2．图例
由于建筑平面图的绘图比例较小，图样中许多建筑构造、配件(如门、窗、孔道等)均不按真实投影绘制，而按规定的图例表示。
3．图线线宽
被剖到的主要建筑构件，如承重墙、柱等断面轮廓线用粗实线绘制，线宽为b；被剖到的次要建筑构造以及没有剖到但可见的配件轮廓线，如台阶、窗台、阳台和散水等用中粗实线绘制，线宽为0.5b；尺寸线、尺寸界线和引出线等用细实线绘制线宽为0.25b；剖切位置线及剖视方向线均用粗实线绘制，宽度为b，本实例的线宽b选定为0.5mm。
4．平面尺寸标注
在建筑平面图中，所有外墙外一般应标注三道尺寸，最内侧一道是细部尺寸，表示外墙门窗洞口、洞间墙等尺寸。中间一道标注表示轴线尺寸，即房间的开间与进深尺寸、柱距等。最外面一道尺寸表示建筑物的总长、总宽，即从一端的外墙皮到另一端的外墙皮的尺寸。此外，还须注出某些局部尺寸(通常用一道尺寸线表示)。
5．标高
在平面图中，一般应标明楼地面、台阶顶面、阳台顶面、楼梯休息平台以及室内外地面标高。
6．符号及指北针
底层平面图中应标注建筑剖面图的剖切位置和投影方向，并注出编号。套用标准图集或另有详图表示的构配件、节点，均需标注出详图索引符号。底层平面图一般在图样右上角画出指北针符号，以表明房屋的朝向。

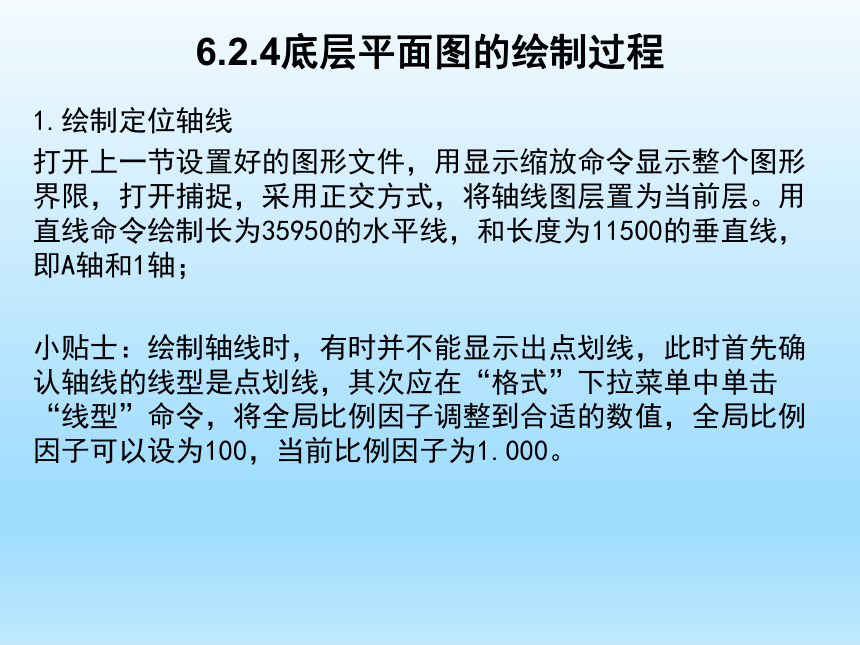

6.2.4底层平面图的绘制过程
1.绘制定位轴线
打开上一节设置好的图形文件，用显示缩放命令显示整个图形界限，打开捕捉，采用正交方式，将轴线图层置为当前层。用直线命令绘制长为35950的水平线，和长度为11500的垂直线，即A轴和1轴；
小贴士：绘制轴线时，有时并不能显示出点划线，此时首先确认轴线的线型是点划线，其次应在“格式”下拉菜单中单击“线型”命令，将全局比例因子调整到合适的数值，全局比例因子可以设为100，当前比例因子为1.000。

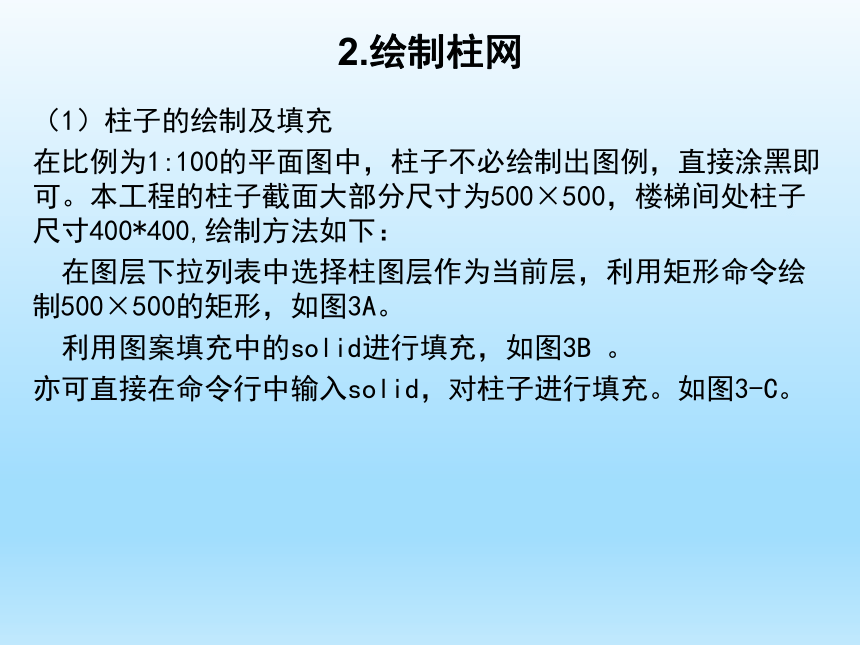

2.绘制柱网
（1）柱子的绘制及填充
在比例为1:100的平面图中，柱子不必绘制出图例，直接涂黑即可。本工程的柱子截面大部分尺寸为500×500，楼梯间处柱子尺寸400*400,绘制方法如下：

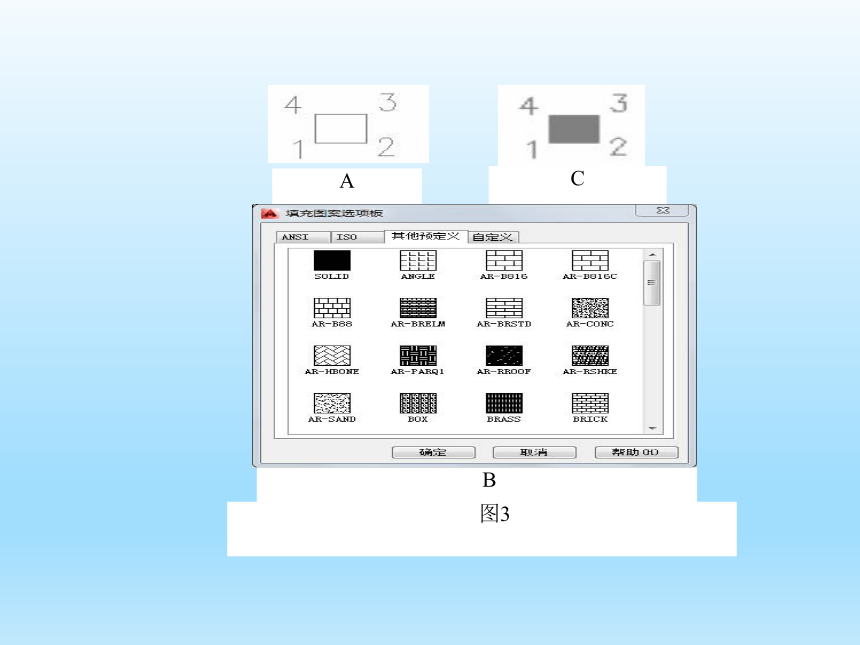

在图层下拉列表中选择柱图层作为当前层，利用矩形命令绘制500×500的矩形，如图3A。
利用图案填充中的solid进行填充，如图3B 。
亦可直接在命令行中输入solid，对柱子进行填充。如图3-C。
A
C
B
图3

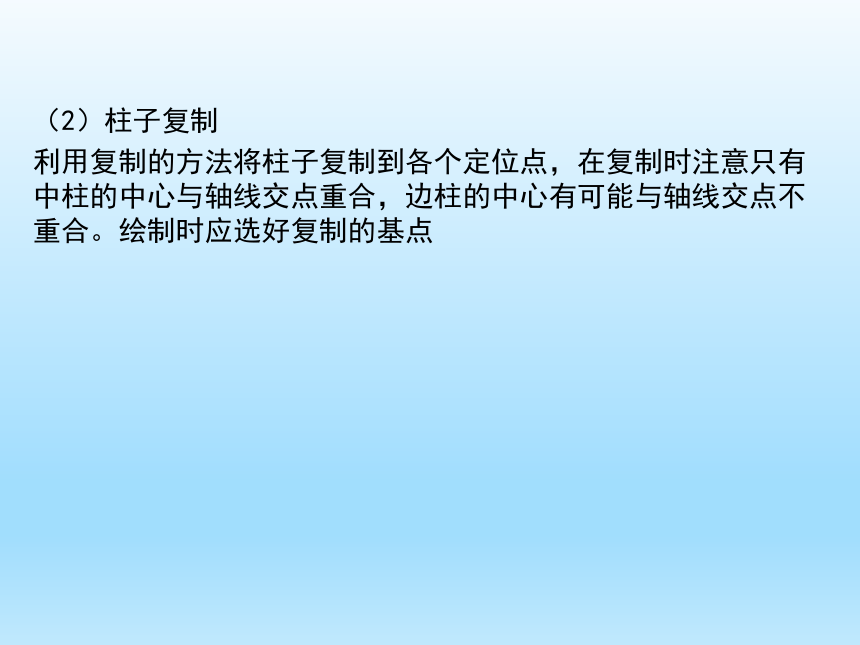

（2）柱子复制
利用复制的方法将柱子复制到各个定位点，在复制时注意只有中柱的中心与轴线交点重合，边柱的中心有可能与轴线交点不重合。绘制时应选好复制的基点

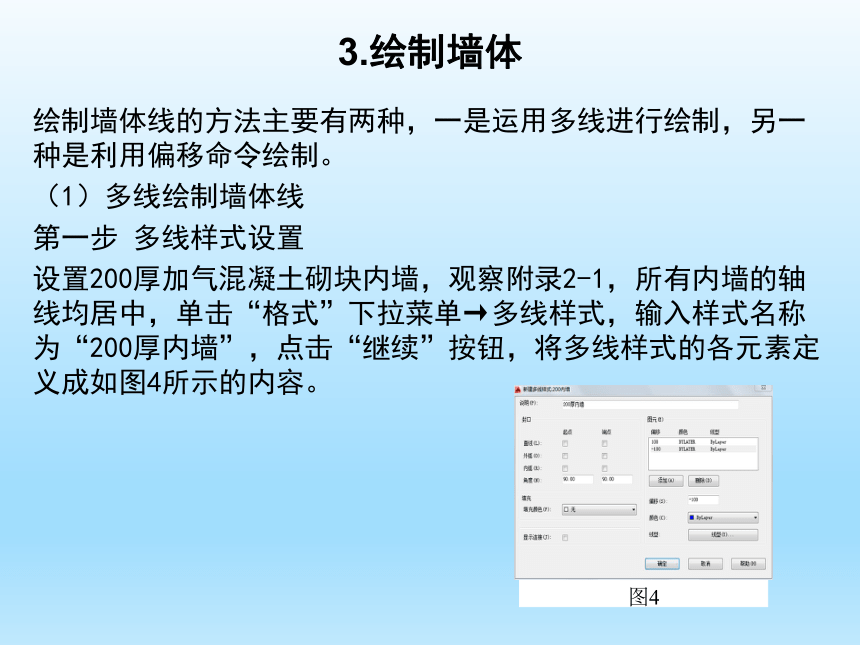

3.绘制墙体
绘制墙体线的方法主要有两种，一是运用多线进行绘制，另一种是利用偏移命令绘制。
（1）多线绘制墙体线
第一步 多线样式设置
设置200厚加气混凝土砌块内墙，观察附录2-1，所有内墙的轴线均居中，单击“格式”下拉菜单→多线样式，输入样式名称为“200厚内墙”，点击“继续”按钮，将多线样式的各元素定义成如图4所示的内容。
图4
设置200厚加气混凝土砌块外墙，观察附录附图2-1，所有外墙均位于轴线外侧，且外墙内边线均距轴线50mm, 单击“格式”下拉菜单→多线样式，输入样式名称为“200外墙”，点击“继续”按钮
第二步 绘制墙体线
在进行墙体绘制时，外墙体线对正类型设置为“z”、比例为1.00。内墙体线对正类型设置为“无”、比例为1.00。
小贴士： 绘制连续200外墙时，应注意绘图顺序，应从左下角按顺时针的顺序进行绘制，此时，200墙体厚度将始终位于轴线外侧。
（2）运用偏移的方法绘制墙体线
小贴士：进行偏移操作时，命令中偏移对象图层选项一定为“当前”，这样将“轴线”进行偏移即可直接得到“墙体”。
4.绘制门窗
(1)绘制门窗洞口
第1步，将墙线层置于当前层，按附录2-1的尺寸偏移轴线，注意在偏移时，将偏移对象的图层选项设为当前图层，轴线偏移过来即可更改为墙体线图层。
第2步，进行修剪，通过修剪操作，则可得到图5所示的窗洞。其余窗、门洞口按此法绘制，绘制如图6所示全部门窗洞。
图5
图6
(2) 窗线的绘制
将门窗线层置为当前层，用直线命令和偏移命令绘制窗的4条线。亦可运用多线命令绘制4条窗线。
（3）门的绘制
门主要由门扇及开启线组成。绘制时先画门扇再绘制开启线。
5.绘制楼梯
楼梯平面图的画法。以楼梯一为例
（1）首先识读平面与剖面图，确定楼梯平台的宽度、梯段的长度和宽度的尺寸，以及踏步的尺寸。
（2）画踏步，根据上述尺寸确定第一个踏步的位置，并用画直线命令绘出第一个踏步线，本工程在距C轴2550mm处绘制长1200mm的垂直线段。调用偏移命令，偏移距离280mm，画出12条踏步线。如图7a所示
（3）画栏杆、剖切线和箭头等，
连接踏步线，偏移AB，距离60mm，并封闭两端，修剪掉栏杆内的踏步线，形成栏杆和扶手。
6.绘制散水和台阶
（1）绘制图7d所示的台阶
1）将台阶散水层置为当前层。
2）用偏移命令将C轴外墙边线向外偏移1150mm，在门洞口边绘制辅助线，向外偏移辅助线300mm，如图7a。
3）用圆角命令将垂直的台阶线相连，圆角半径设为0，如图7b。
4）将第一步台阶向外连续两次偏移300mm，如图7c。
5）利用圆角命令，圆角半径设为0，将偏移的台阶线相交。如图7d。
（2）绘制一层平面图所示的散水
绘制散水：用偏移命令将外墙边线向外偏移900mm，并将其改变为散水图层。
用圆角命令将垂直相交的散水线相连，圆角半径设为0。
将所有外墙转角部分用45°斜线绘制散水交接线。如图7d所示部分散水。
c d
图7
a b
7.标注尺寸
（1） 创建标注样式
标注样式是标注设置的命名集合，设置时应严格按照《房屋建筑制图统一标准》以及《建筑制图标准》进行。由于平面、立面、剖面均为1:100比例出图，故应将标注中的超出尺寸线长度、箭头大小、文字大小等要素在制图标准规定的基础上扩大100倍。
1）创建新的标注样式名
单击下拉菜单“格式”→标注样式命令，执行命令后，弹出标注样式管理器对话框，单击新建按钮，设置样式名为DIM100的标注样式。
2）设置尺寸线
将尺寸线和尺寸界线的颜色、线型、线宽均设为Bylayer ，尺寸界线按照制图标准宜超出尺寸线2-3mm,，本例中应为200—300mm，故输入250mm，起点偏移量设为0
3）设置箭头
箭头选用“建筑标记”，箭头大小为200mm
4）设置文字外观
文字样式选用DIM，文字的颜色选择”Bylayer”,文字高度为300mm。在“文字位置”选项中，垂直选“上方”，水平选择“居中”，“从尺寸线偏移”设置为100mm，在“文字对齐”选项，选择“与尺寸线对齐”。
5）设置“调整”选项，按系统默认设置，如图6.27所示。
6）设置主单位，如图6.28所示。
7）完成创建，在主单位选项卡的下部单击“确定”，即返回到标注样式管理器中，单击“关闭”，即完成创建。
（2）进行尺寸标注
1）将标注图层置于当前层，“DIM100”标注样式置于当前样式，捕捉方式仅保留端点和交点，为方便捕捉，将台阶散水图层关闭。
2）运用线性标注和连续标注进行尺寸标注。注意不要遗漏。每两道尺寸线间隔为700-1000mm。
小贴士：根据制图规范，图样轮廓线以外的尺寸界线，距图样最外轮廓之间的距离，不宜小于10mm。平行排列的尺寸线的间距，宜为7mm～10mm，并应保持一致。
标出第一个尺寸750mm后，其他同一位置的水平标注可采用连续标注。
第2步 标注轴线间距离
第3步，将标注移至相应位置。
在建筑轮廓位置绘制辅助线，第一道尺寸线辅助线距外轮廓辅助线2000mm（根据规范大于1000即可），标注完毕后，将所有尺寸线整体移动到辅助线位置。如图8。
第4步，标注外轮廓尺寸以及内部尺寸，完成全部标注。
图8
8.绘制定位轴线圆及注写定位轴线编号
（1）定义轴线圆属性块
第一步 绘制定位轴线圆：制图规范中定位轴线圆直径为8mm，对于1:100的平面图，本图的定位轴线圆直径确定为800mm， 绘出1轴的轴线圆以及轴线号。
第二步 定义轴线圆属性块：单击下拉菜单“绘图”→块中的“定义属性”进行相应设定。如图9所示。
图9
第三步创建属性块
(1)创建属性块：将0层设置为当前层，执行block命令，创建属性块 ，选择合适的基点，对于横向定位轴线的下部轴线圆，应选择轴线圆的上部象限点，横向定位轴线的上部轴线圆，应选择轴线圆的下部象限点，同理，确定纵向定位轴线的属性块插入点。如图10所示。
（2）在平面图中标注轴线编号:点击“插入”下拉菜单，在块下拉框中选择“轴线编号横轴下”，插入轴线与辅助线交点的位置，并输入相应数字。依次绘制所有轴线圆及编号。
图10
图11
9.文字注写
单击绘图下拉菜单，选择文字→“单行文字”
本图将汉字字高设为500mm，进行房间名称等的注写。可先注写一个名称，调整好位置，利用复制并进行编辑修改，将其他文字写出，注意做到布局美观，排列整齐。图名的注写可采用“黑体”文字样式，字高700mm。
10.加图框和标题栏
绘制主要采用直线命令或矩形命令绘制图框。运用拉伸、偏移和多段线编辑进行修改。图框线的线宽为100，标题栏边线线宽为70，标题栏分格线为35。用直线、偏移和修剪命令标题栏。
11．检查全图
通过显示缩放、实时缩放和窗口缩放及平移命令浏览全图，检查每一部分，发现错误，进行修改，直到正确无误为止。
6.2.5 二层平面图楼梯间的绘制
1.首先识读楼梯一的二层平面图与剖面图，确定楼梯平台的宽度、梯段的长度和宽度的尺寸，以及踏步的尺寸。在复制的一层平面图基础上进行绘制，删除一层平面楼梯间的踏步线以及尺寸标注
2.绘制梯段
根据读图，确定第一个踏步的位置，用画直线命令绘出第一个踏步线，在距C轴2550mm处绘制长1200mm的垂直线段。调用偏移命令，偏移距离280mm，画出12条踏步线。连接AB两点，绘制出第一梯段。以楼梯间中心线为镜像中心线，对第一梯段镜像操作，绘制出第二梯段。
3. 画栏杆、剖切线和箭头等
在两个梯段内分别偏移AB，距离60mm，绘出两条平行线，并封闭两端，修剪掉栏杆内的踏步线，形成栏杆和扶手。如图12a所示。剖切处画45°折断符号，将剖断线右面剖断的踏步及栏杆进行修剪。绘制楼梯上下行线。如图12b所示。
4.标注楼梯间尺寸，删除辅助线。
图12a
图12b
