(共13张PPT)

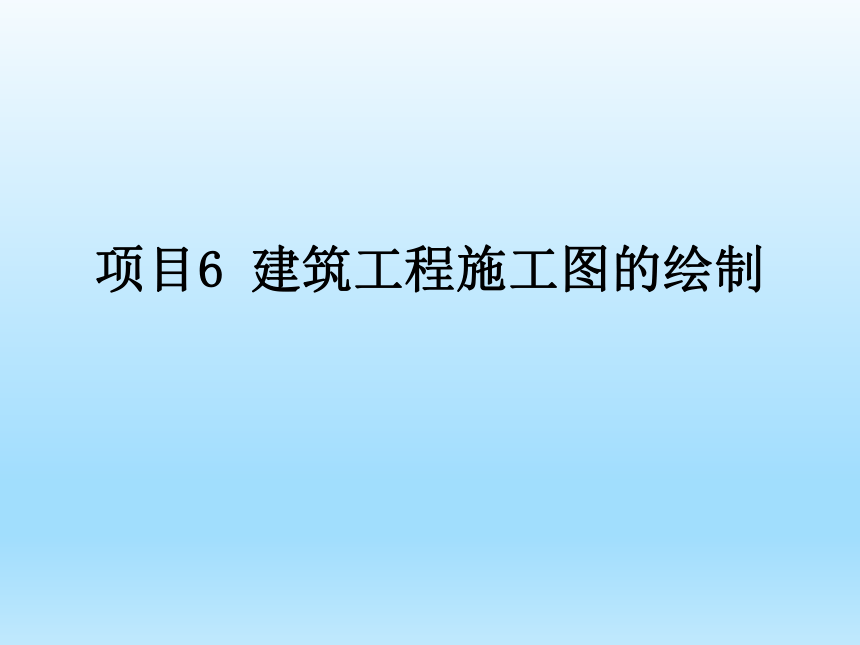

项目6 建筑工程施工图的绘制

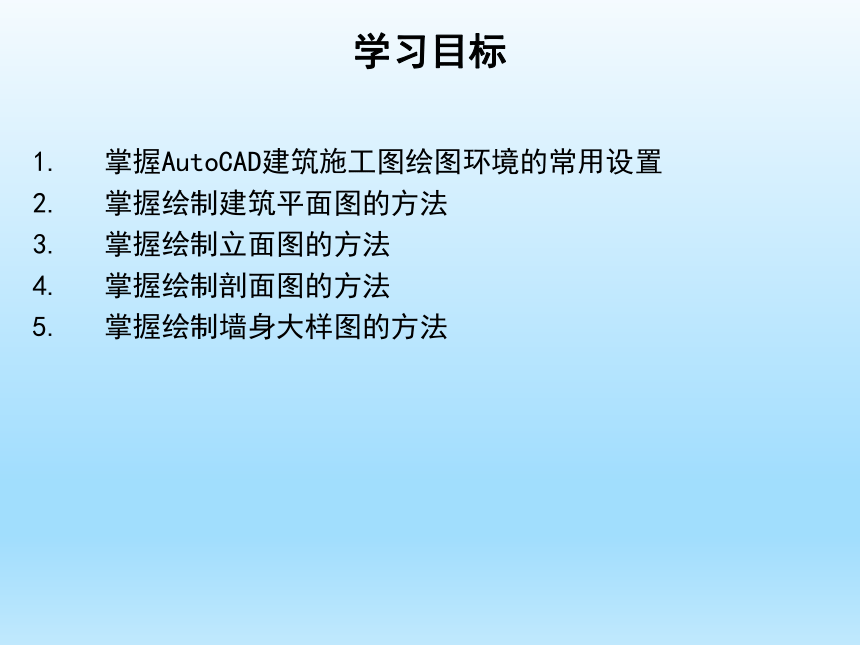

学习目标
掌握AutoCAD建筑施工图绘图环境的常用设置
掌握绘制建筑平面图的方法
掌握绘制立面图的方法
掌握绘制剖面图的方法
掌握绘制墙身大样图的方法

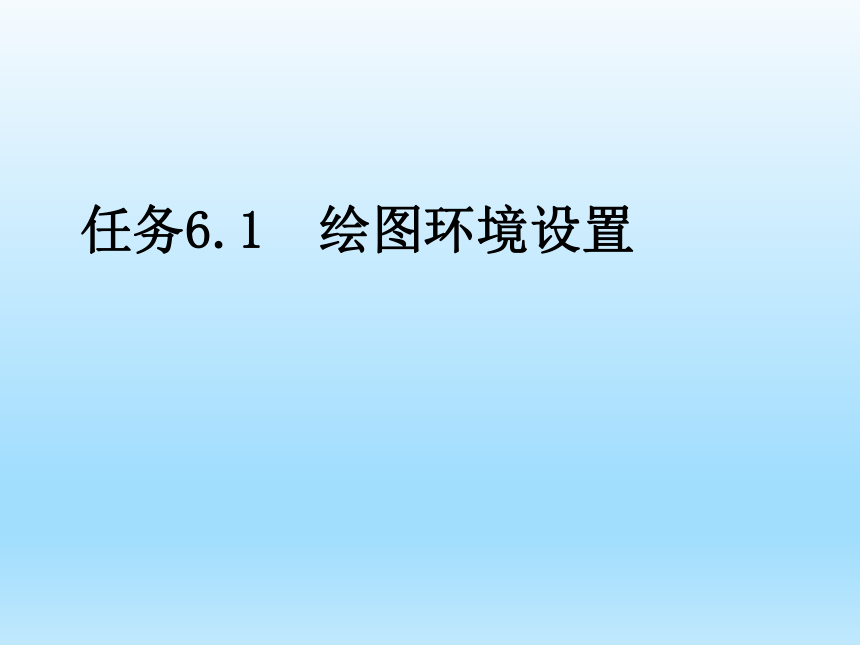

任务6.1 绘图环境设置

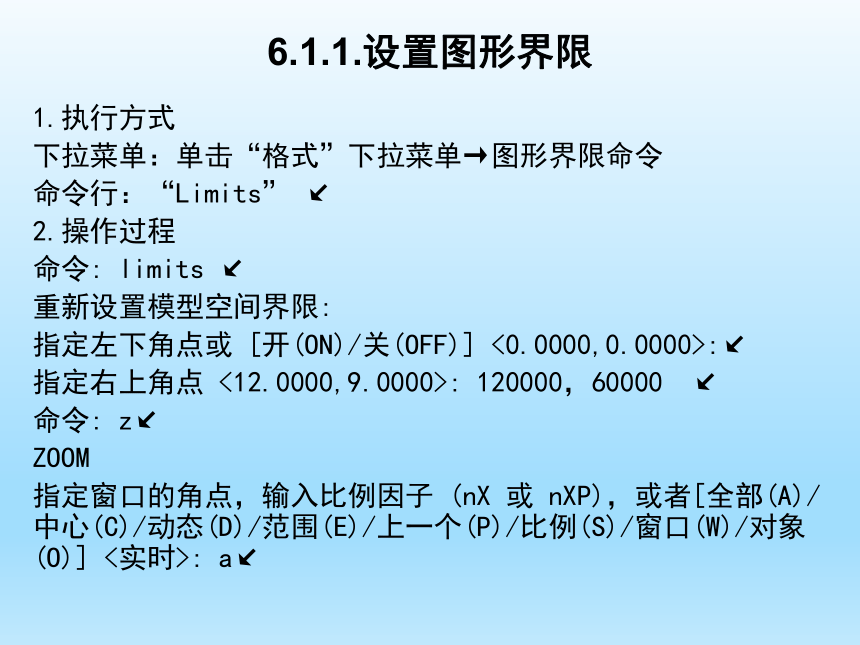

6.1.1.设置图形界限
1.执行方式
下拉菜单:单击“格式”下拉菜单→图形界限命令
命令行:“Limits” ↙
2.操作过程
命令: limits ↙
重新设置模型空间界限:
指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>:↙
指定右上角点 <12.0000,9.0000>: 120000,60000 ↙
命令: z↙
ZOOM
指定窗口的角点,输入比例因子 (nX 或 nXP),或者[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>: a↙

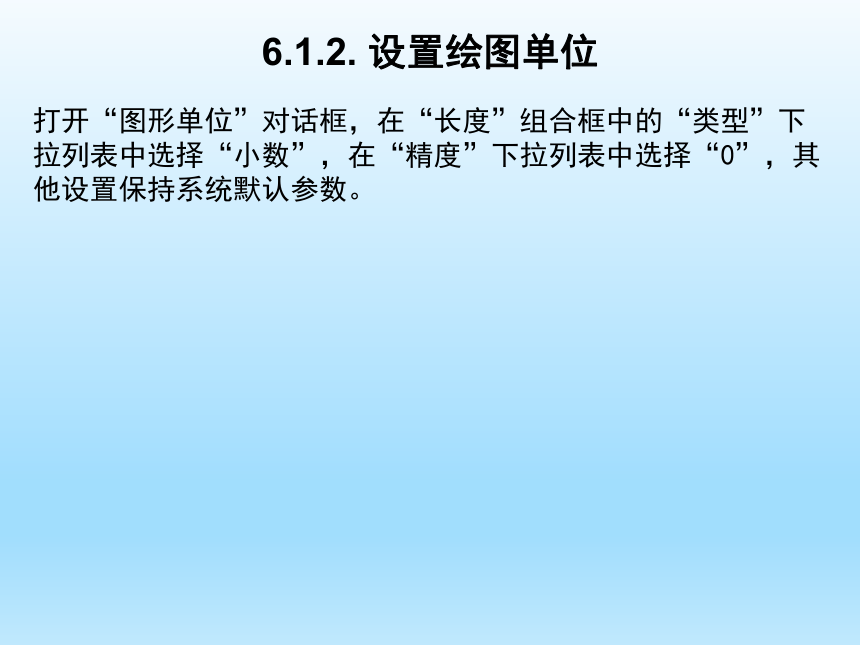

6.1.2. 设置绘图单位
打开“图形单位”对话框,在“长度”组合框中的“类型”下拉列表中选择“小数”,在“精度”下拉列表中选择“0”,其他设置保持系统默认参数。

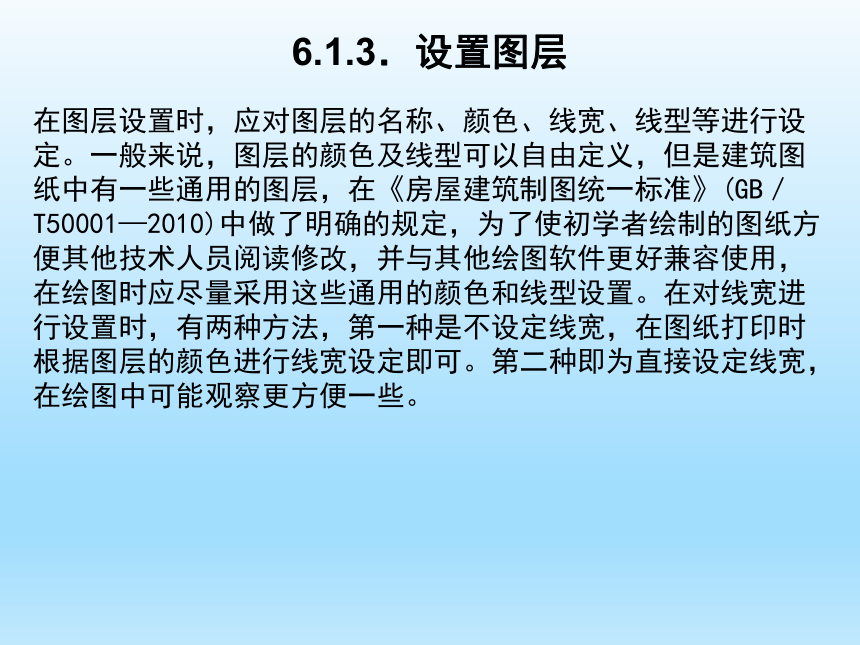

6.1.3.设置图层
在图层设置时,应对图层的名称、颜色、线宽、线型等进行设定。一般来说,图层的颜色及线型可以自由定义,但是建筑图纸中有一些通用的图层,在《房屋建筑制图统一标准》(GB/T50001—2010)中做了明确的规定,为了使初学者绘制的图纸方便其他技术人员阅读修改,并与其他绘图软件更好兼容使用,在绘图时应尽量采用这些通用的颜色和线型设置。在对线宽进行设置时,有两种方法,第一种是不设定线宽,在图纸打印时根据图层的颜色进行线宽设定即可。第二种即为直接设定线宽,在绘图中可能观察更方便一些。
建筑施工图常用图层
图层名称 代表建筑构件 参考颜色 线型 备注
轴线 轴线 红色 CENTER或CENTER2 建筑施工图中的轴线
墙线 墙 黄色 Continue 各种材质墙体
柱子 柱子 黄色 Continue 各种材质柱
门窗 门窗 青色 Continue
楼梯 楼梯 绿色 Continue
文字 文字 白色 Continue 标注的数字及注写的汉字
标注 标注 绿色 Continue 标注的尺寸线及文字
楼地面 地面 白色 Continue 地面或散水
梁板 梁板 黄色 Continue 梁板边线
辅助线 白色 Continue 绘图时,临时绘制的辅助线
图1
小贴士
1.本表中的图层名称及颜色线型等仅供参考。绘图者可自行设定
2.由于墙线在打印时有可能线宽与其他图层的线宽不同,尽可能将墙线层颜色与其他图层颜色区别开来。可将墙线层的线宽设为0.5mm。
6.1.4设置文字样式
在“文字样式”对话框中,需设置一些文字样式,以方便注写文字,见表6.2。
文字样式名称 字体名 高度 宽度因子 倾斜角度 效果 是否使用大字体 备注
轴线编号 Complex 0 1 0 无特殊效果 否 用于轴线号的注写
数字 Simplex 0 0.7 0 无特殊效果 否 用于所有数字的注写
汉字 Tt仿宋 0 0.7 0 无特殊效果 否 用于所有汉字的注写
DIM Simplex.shx,gbcbig.shx 0 1 0 无特殊效果 是 用于所有数字和汉字的注写
黑体 黑体 0 1 0 无特殊效果 否 用于图名注写
图2
6.1.5.对象捕捉方式
在对象捕捉方式的设定中,只需选择端点、交点即可。其他各特征点可进行临时捕捉
6.1.6.存盘
设置好绘图环境后,单击“文件”菜单→保存,进行存盘,也可以存成样板文件。
