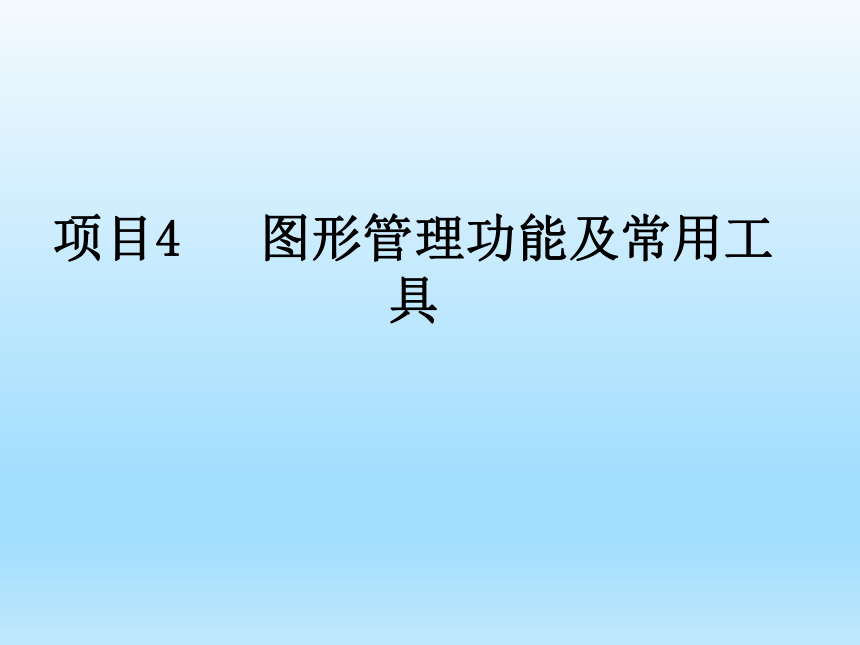

项目4 图形管理功能及常用工具

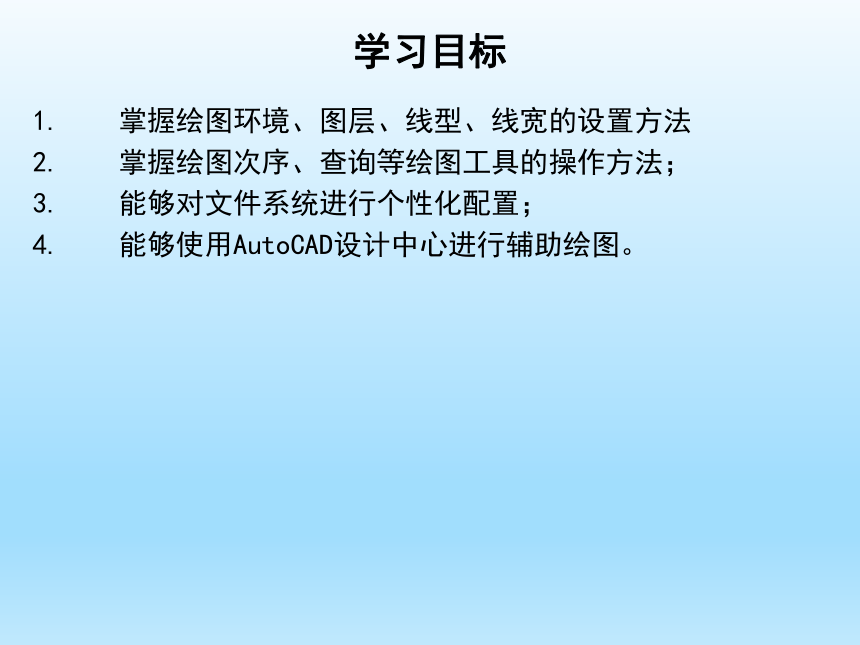

学习目标
掌握绘图环境、图层、线型、线宽的设置方法
掌握绘图次序、查询等绘图工具的操作方法；
能够对文件系统进行个性化配置；
能够使用AutoCAD设计中心进行辅助绘图。

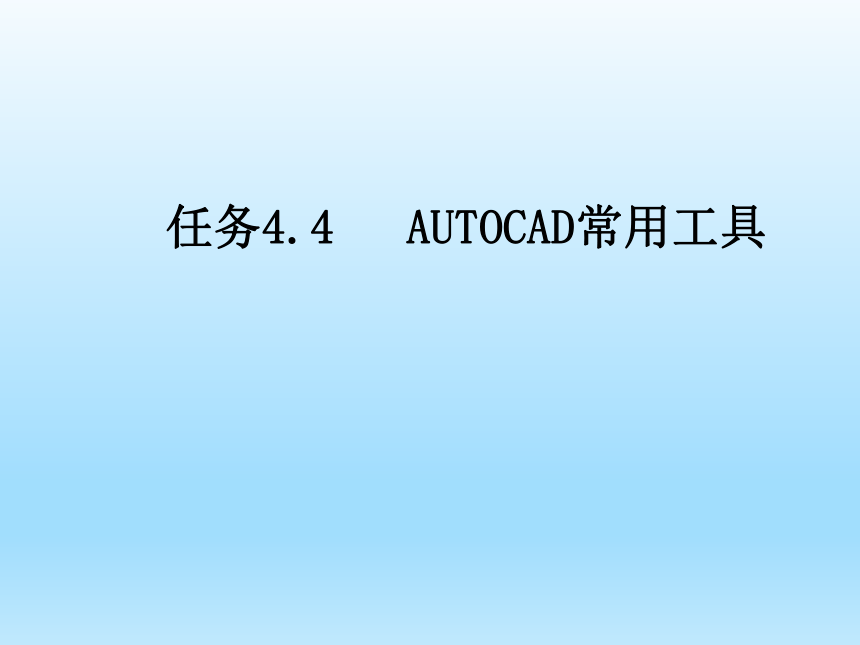

任务4.4 autocad常用工具

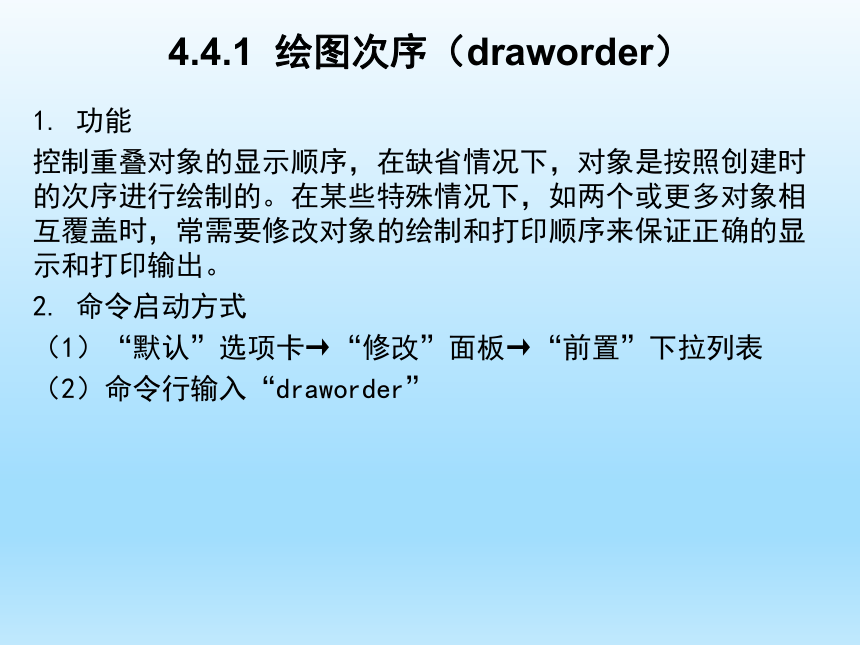

4.4.1 绘图次序（draworder）
1. 功能
控制重叠对象的显示顺序，在缺省情况下，对象是按照创建时的次序进行绘制的。在某些特殊情况下，如两个或更多对象相互覆盖时，常需要修改对象的绘制和打印顺序来保证正确的显示和打印输出。
2. 命令启动方式
（1）“默认”选项卡→“修改”面板→“前置”下拉列表
（2）命令行输入“draworder”

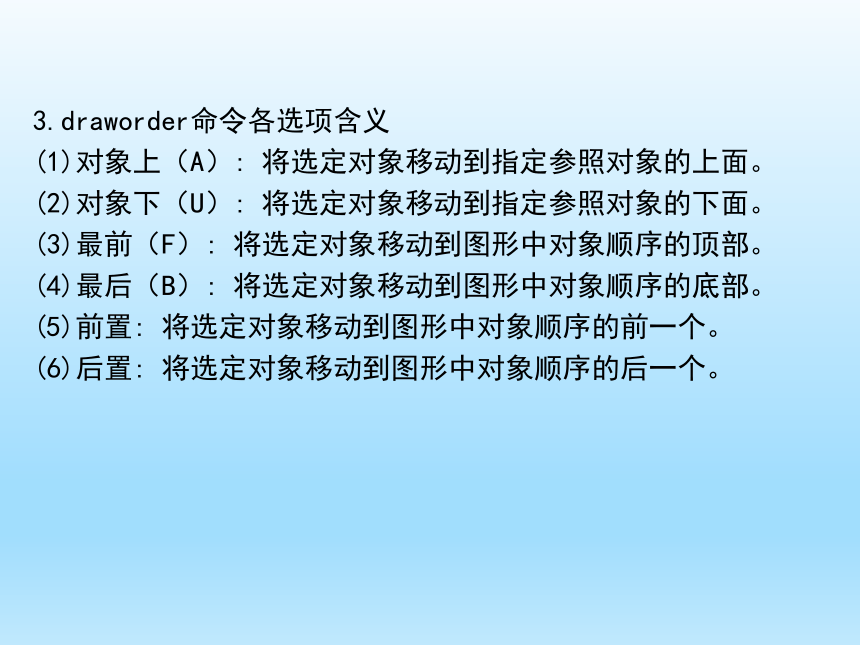

3.draworder命令各选项含义
(1)对象上（A）: 将选定对象移动到指定参照对象的上面。
(2)对象下（U）: 将选定对象移动到指定参照对象的下面。
(3)最前（F）: 将选定对象移动到图形中对象顺序的顶部。
(4)最后（B）: 将选定对象移动到图形中对象顺序的底部。
(5)前置: 将选定对象移动到图形中对象顺序的前一个。
(6)后置: 将选定对象移动到图形中对象顺序的后一个。

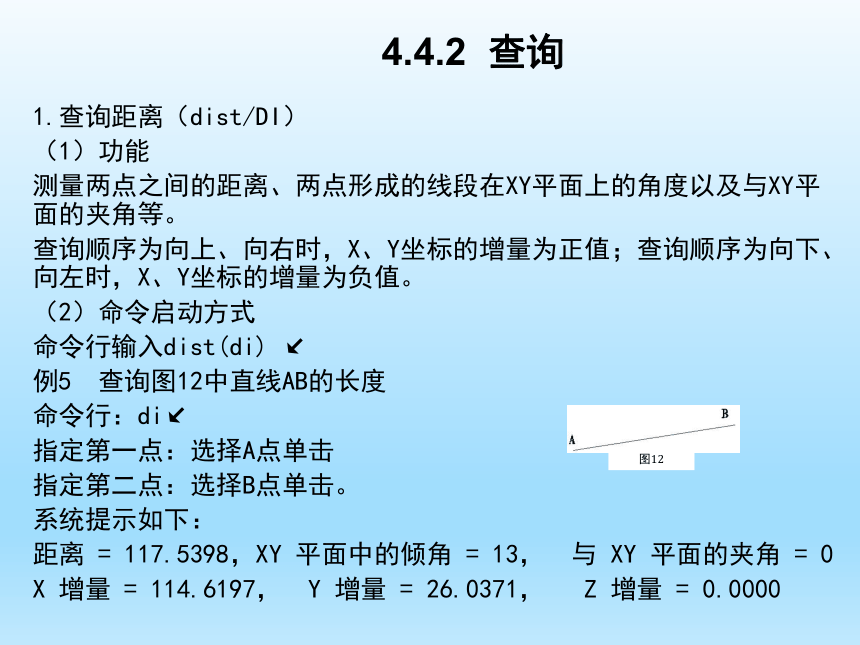

4.4.2 查询
1.查询距离（dist/DI）
（1）功能
测量两点之间的距离、两点形成的线段在XY平面上的角度以及与XY平面的夹角等。
查询顺序为向上、向右时，X、Y坐标的增量为正值；查询顺序为向下、向左时，X、Y坐标的增量为负值。
（2）命令启动方式
命令行输入dist(di) ↙
例5 查询图12中直线AB的长度
命令行：di↙
指定第一点：选择A点单击
指定第二点：选择B点单击。
系统提示如下：
距离 = 117.5398，XY 平面中的倾角 = 13， 与 XY 平面的夹角 = 0
X 增量 = 114.6197， Y 增量 = 26.0371， Z 增量 = 0.0000
图12
2.查询面积（area/AA）
（1）功能
计算出用户指定的一系列的点组成的多边形，或者是闭合多段线的面积和周长。还可以计算出若干个实体的面积总和，以及进行简单的面积加减运算等。
（2）命令启动方式
命令行输入area或简化命令aa
（3）命令行各选项的含义
对象（O）：查询二维多段线所围成闭合图形的面积
增加面积（A）：进行面积加法运算
减少面积（S）：进行面积减法运算
圆弧（A）:查询圆弧面积
长度（L）：查询直线长度
例7 查询图13中多边形ABCDE的面积。
操作过程如下：
命令: AA ↙
AREA
指定第一个角点或 [对象(O)/增加面积(A)/减少面积(S)] <对象(O)>:单击点A
指定下一个点或 [圆弧(A)/长度(L)/放弃(U)]:单击点B
指定下一个点或 [圆弧(A)/长度(L)/放弃(U)]:单击点C
指定下一个点或 [圆弧(A)/长度(L)/放弃(U)/总计(T)] <总计>:单击点D
指定下一个点或 [圆弧(A)/长度(L)/放弃(U)/总计(T)] <总计>:单击点E
指定下一个点或 [圆弧(A)/长度(L)/放弃(U)/总计(T)] <总计>:↙
命令行提示：
区域 = 775465986，周长 = 110887
图13
3. 距离（measuregeom/MEA）
(1)功能
Measuregeom命令可以测量选定对象或点序列的距离、半径、角度、面积和体积。
（2）命令启动方式
“视图”选项卡→“工具栏”下拉菜单→“查询”工具栏→“距离”
命令行输入命令measuregeom
（3）measuregeom命令各选项含义
距离（D）:测量指定点之间的距离，以及 X、Y 和 Z 部件的距离和相对于 UCS 的角度。该功能同dist命令，可以测量连续点之间的总距离
半径(R)：测量指定圆弧、圆或多段线圆弧的半径和直径。
角度(A)：测量与选定的圆弧、圆、多段线线段和线对象关联的角度。
面积(AR)：测量对象或定义区域的面积和周长，该功能同area命令相同，既可以测量单个封闭图形的面积，也可以进行面积的加减运算。
体积(V)：测量对象或定义区域的体积。
小贴士：在做减法运算时，需要先用“加模式”选择上被减对象，再进入“减模式”进行减法运算。
4.查询位置（id）
（1）功能：查询指定点的坐标值。
（2）命令启动方式
单击“默认”选项卡→“实用工具”面板下拉菜单→“点坐标”
命令行输入id
5.列表（List/ls）
（1）功能：显示对象类型、对象图层、相对于当前用户坐标系 (UCS) 的X、Y、Z位置以及对象是位于模型空间还是图纸空间
（2）命令启动方式
“视图”选项卡→“工具栏”下拉菜单→“查询”工具栏→“列表”
命令行输入命令list
