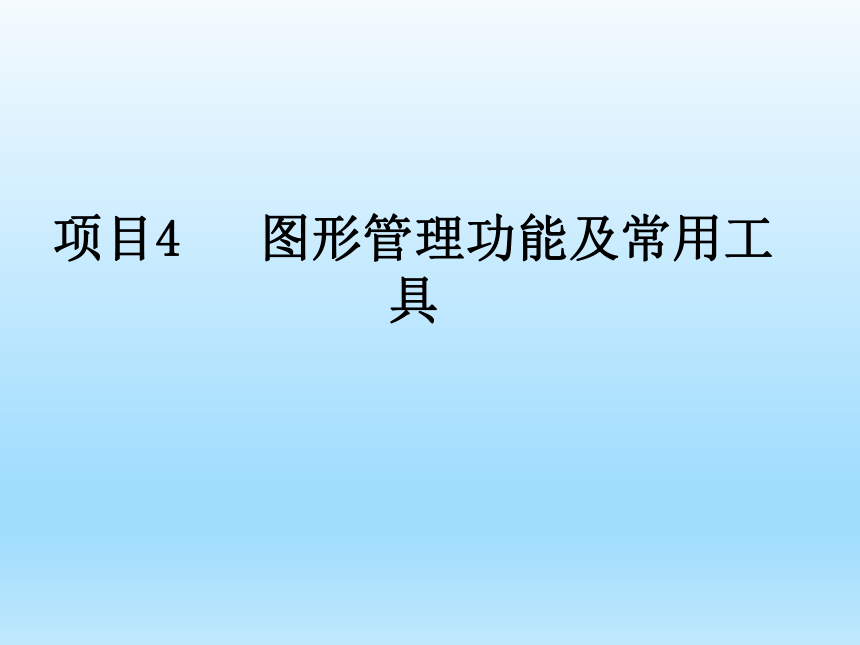

项目4 图形管理功能及常用工具

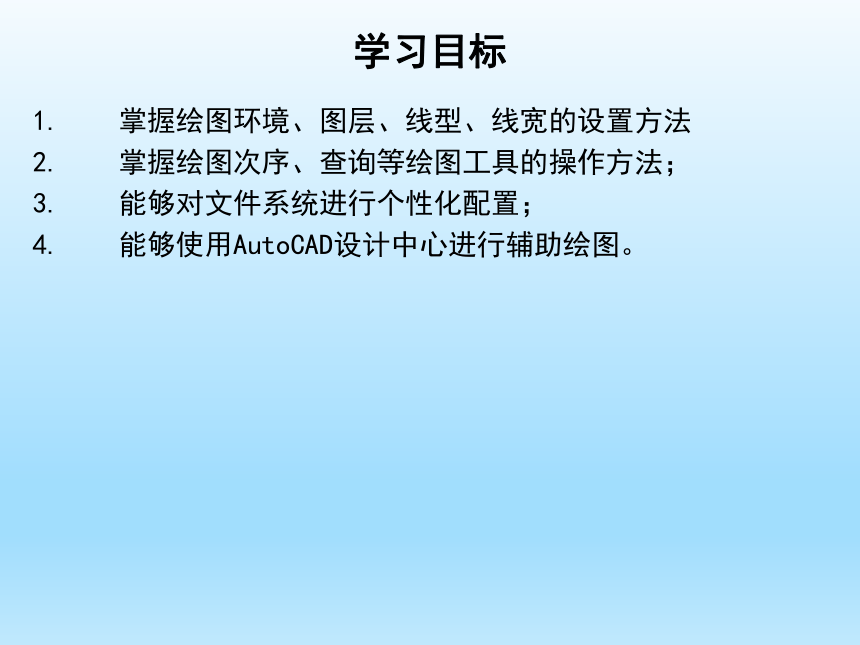

学习目标
掌握绘图环境、图层、线型、线宽的设置方法
掌握绘图次序、查询等绘图工具的操作方法；
能够对文件系统进行个性化配置；
能够使用AutoCAD设计中心进行辅助绘图。

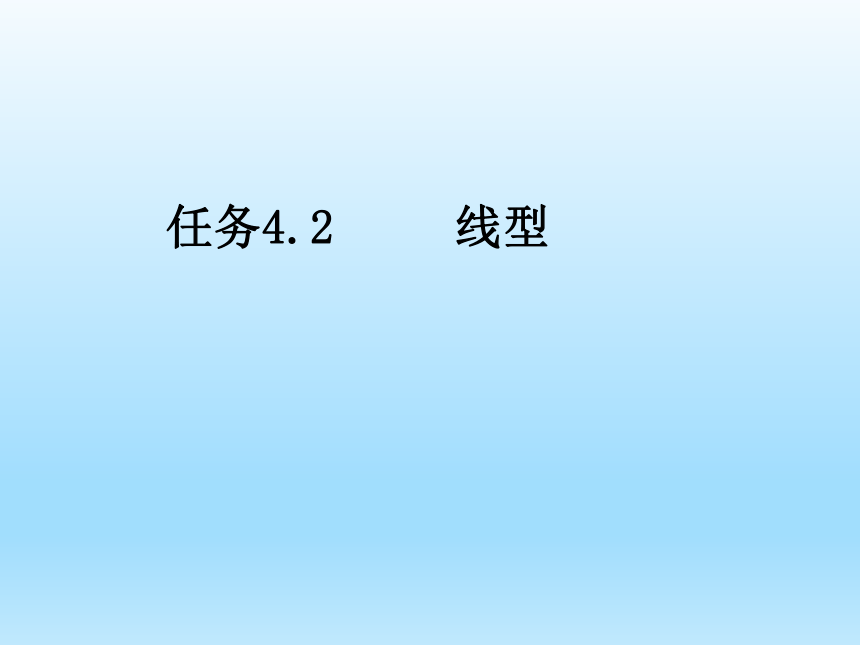

任务4.2 线型
4.2.1设置线型（linetype/LT）
1．功能
在当前文件中加载并设置各种线型。
2. 命令启动方式
（1）单击“默认”选项卡→“特性”面板→“线型”下拉列表→“其他”。
（2）命令行中输入linetype或lt。

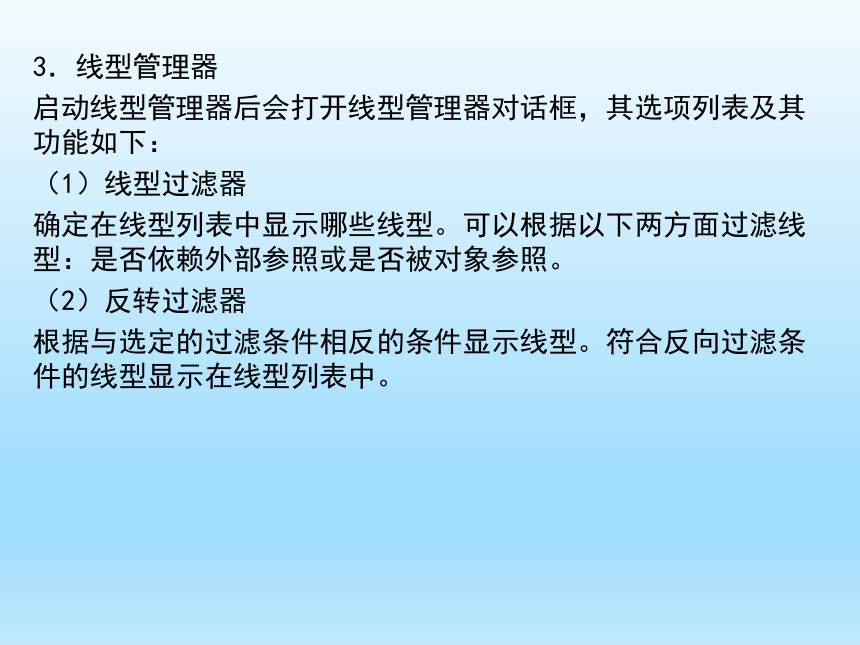

3．线型管理器
启动线型管理器后会打开线型管理器对话框，其选项列表及其功能如下：
（1）线型过滤器
确定在线型列表中显示哪些线型。可以根据以下两方面过滤线型：是否依赖外部参照或是否被对象参照。
（2）反转过滤器
根据与选定的过滤条件相反的条件显示线型。符合反向过滤条件的线型显示在线型列表中。

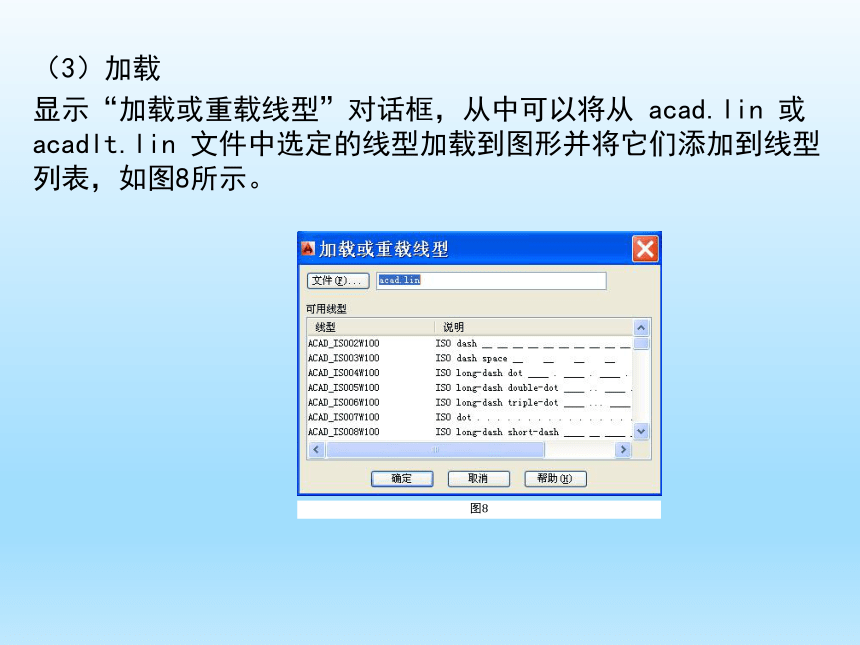

（3）加载
显示“加载或重载线型”对话框，从中可以将从 acad.lin 或 acadlt.lin 文件中选定的线型加载到图形并将它们添加到线型列表，如图8所示。
图8
（4）当前
将选定线型设定为当前线型。将当前线型设定为“BYLAYER”，意味着对象采用指定给特定图层的线型。将线型设定为“BYBLOCK”，意味着对象采用 CONTINUOUS 线型，直到它被编组为块。不论何时插入块，全部对象都继承该块的线型。
（5）删除
从图形中删除选定的线型。只能删除未使用的线型。不能删除 BYLAYER、BYBLOCK 和 CONTINUOUS 线型。
（6）显示细节
控制是否显示线型管理器的“详细信息”部分，如图9所示。
图9
（7）线型列表
在“线型过滤器”中，根据指定的选项显示已加载的线型，如图10所示。
图10
4.2.2设置线型比例（ltscale/lTS）
1. 功能
改变非连续线的外观
2. 命令启动方式
（1）单击“默认”选项卡→“特性”面板→“线型”下拉列表→“其他”→“显示细节”→“全局比例因子”。在“全局比例因子”中输入合适的比例进行调整，直至屏幕上的线型符合要求为止。
（2）命令行输入ltscale或lts。回车，输入合适的比例因子进行调整。
小贴士：线型比例的数值没有定数，在调整时需用试错法不断调试，直至线型的显示满足要求为止。
任务4.3 线宽
4.3.1设置线宽（lineweight/LW）
1. 功能
线宽即线条的宽度。在建筑工程图中，以不同的线宽表示不同的构件类型，可提高图形的表达能力和可读性。
2. 命令启动方式
（1）单击“默认”选项卡→“特性”面板→“线宽”下拉列表→“线宽设置”。如图11所示
（2）命令行输入lineweight，或lweight，或lw。
3. 设置线宽
启动命令，打开“线宽设置”对话框进行设置
图11
4.3.2线宽的修改
线宽的修改方法与线宽的设置方法相同。
小贴士：
设置好线宽后，还需要打开绘图辅助工具中的“线宽”，所设置的线宽才能显示出来。
利用“特性”选项卡和lineweight命令是对当前文件中所有的线条设置线宽；用图层管理器可以只针对某一个图层设置线宽；利用对象特性管理器则可以对任意一个单个的图形对象设置线宽。
