(共20张PPT)

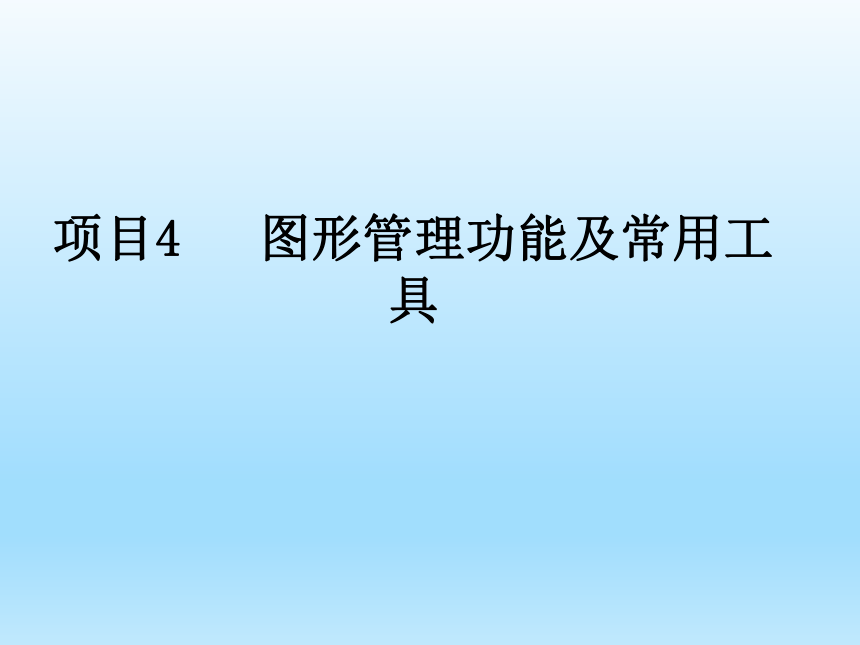

项目4 图形管理功能及常用工具

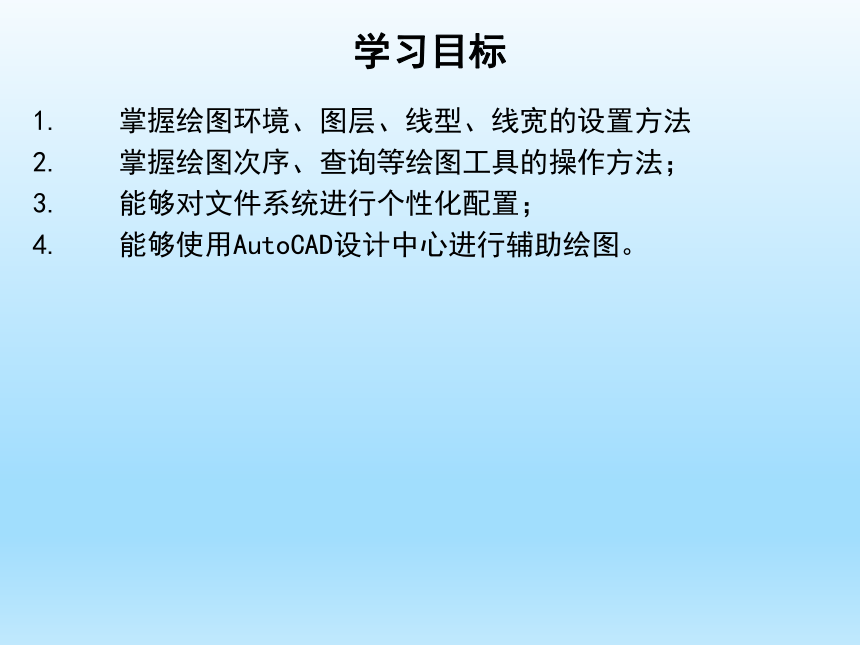

学习目标
掌握绘图环境、图层、线型、线宽的设置方法
掌握绘图次序、查询等绘图工具的操作方法;
能够对文件系统进行个性化配置;
能够使用AutoCAD设计中心进行辅助绘图。

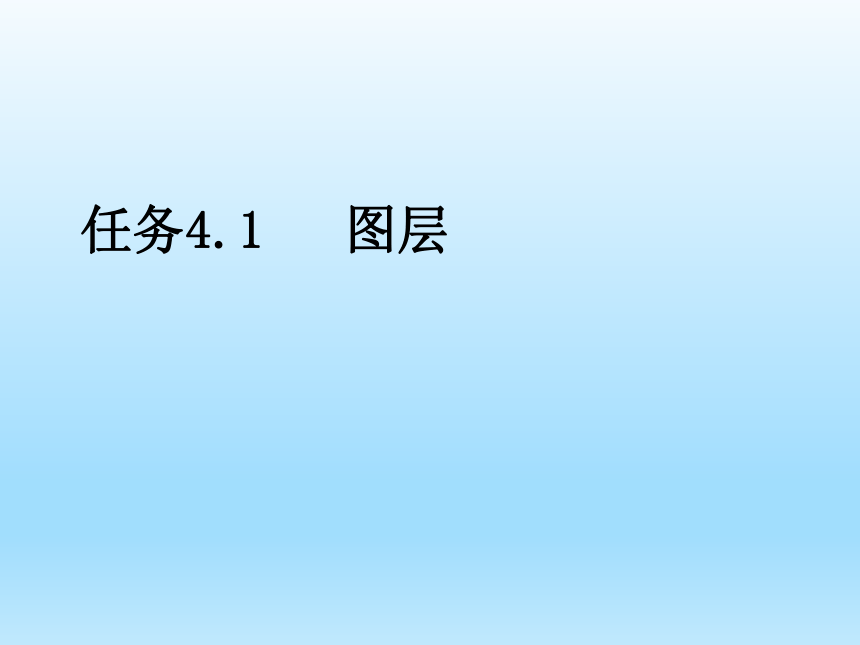

任务4.1 图层
4.1.1 设置图层(layer/LA)

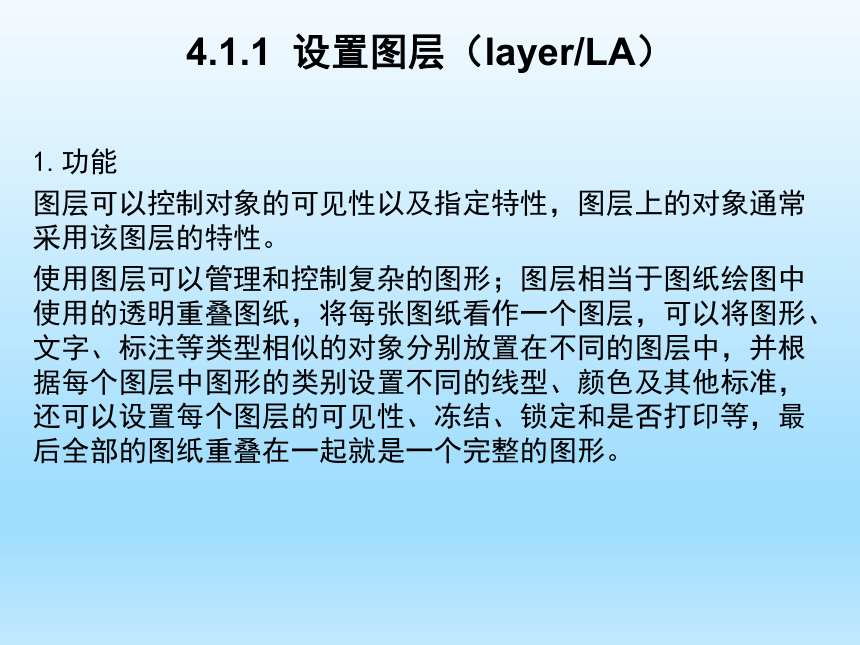

1.功能
图层可以控制对象的可见性以及指定特性,图层上的对象通常采用该图层的特性。
使用图层可以管理和控制复杂的图形;图层相当于图纸绘图中使用的透明重叠图纸,将每张图纸看作一个图层,可以将图形、文字、标注等类型相似的对象分别放置在不同的图层中,并根据每个图层中图形的类别设置不同的线型、颜色及其他标准,还可以设置每个图层的可见性、冻结、锁定和是否打印等,最后全部的图纸重叠在一起就是一个完整的图形。

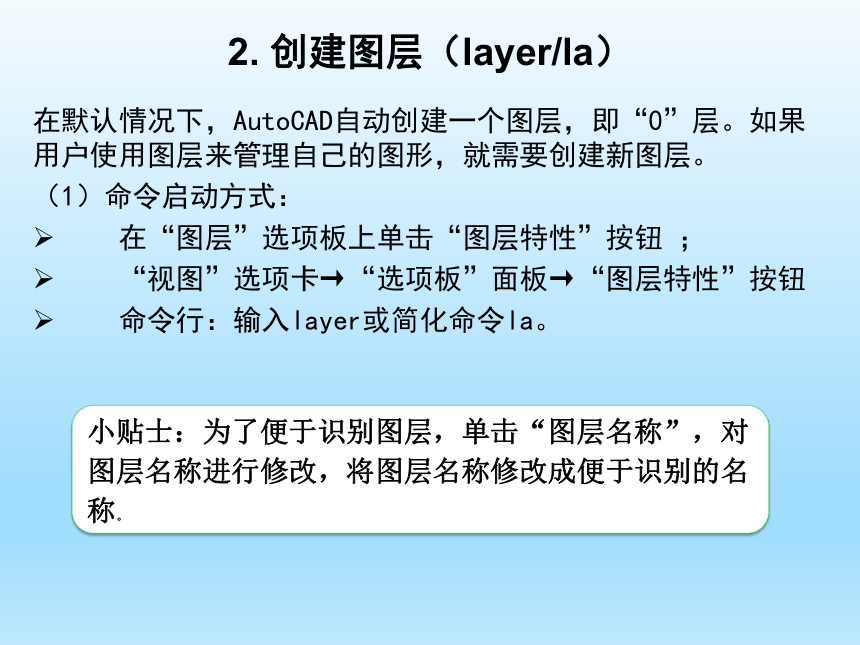

2. 创建图层(layer/la)
在默认情况下,AutoCAD自动创建一个图层,即“0”层。如果用户使用图层来管理自己的图形,就需要创建新图层。
(1)命令启动方式:
在“图层”选项板上单击“图层特性”按钮 ;
“视图”选项卡→“选项板”面板→“图层特性”按钮
命令行:输入layer或简化命令la。
小贴士:为了便于识别图层,单击“图层名称”,对图层名称进行修改,将图层名称修改成便于识别的名称。

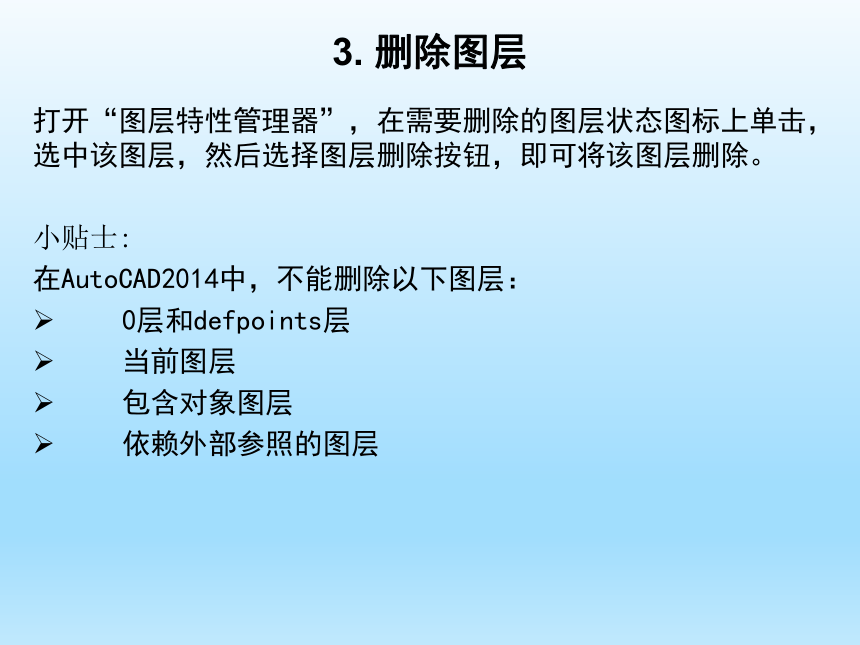

3. 删除图层
打开“图层特性管理器”,在需要删除的图层状态图标上单击,选中该图层,然后选择图层删除按钮,即可将该图层删除。
小贴士:
在AutoCAD2014中,不能删除以下图层:
0层和defpoints层
当前图层
包含对象图层
依赖外部参照的图层

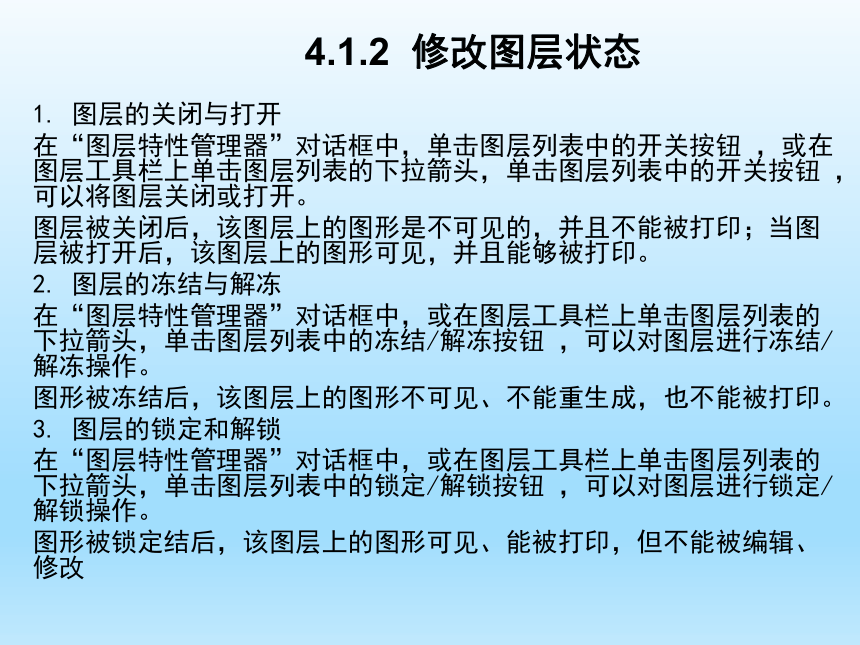

4.1.2 修改图层状态
1. 图层的关闭与打开
在“图层特性管理器”对话框中,单击图层列表中的开关按钮 ,或在图层工具栏上单击图层列表的下拉箭头,单击图层列表中的开关按钮 ,可以将图层关闭或打开。
图层被关闭后,该图层上的图形是不可见的,并且不能被打印;当图层被打开后,该图层上的图形可见,并且能够被打印。
2. 图层的冻结与解冻
在“图层特性管理器”对话框中,或在图层工具栏上单击图层列表的下拉箭头,单击图层列表中的冻结/解冻按钮 ,可以对图层进行冻结/解冻操作。
图形被冻结后,该图层上的图形不可见、不能重生成,也不能被打印。
3. 图层的锁定和解锁
在“图层特性管理器”对话框中,或在图层工具栏上单击图层列表的下拉箭头,单击图层列表中的锁定/解锁按钮 ,可以对图层进行锁定/解锁操作。
图形被锁定结后,该图层上的图形可见、能被打印,但不能被编辑、修改
4.1.3 图层的属性设置与修改

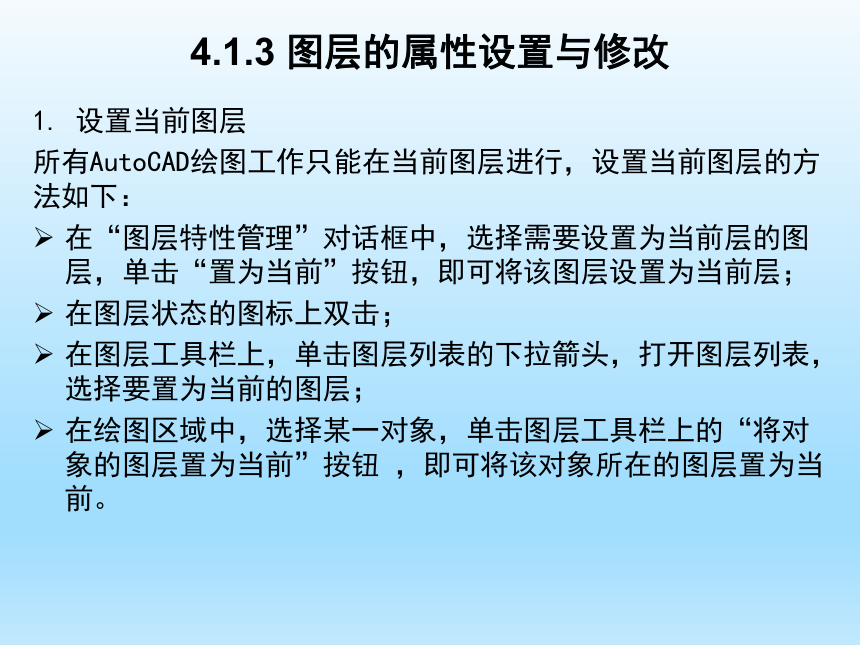

1. 设置当前图层
所有AutoCAD绘图工作只能在当前图层进行,设置当前图层的方法如下:
在“图层特性管理”对话框中,选择需要设置为当前层的图层,单击“置为当前”按钮,即可将该图层设置为当前层;
在图层状态的图标上双击;
在图层工具栏上,单击图层列表的下拉箭头,打开图层列表,选择要置为当前的图层;
在绘图区域中,选择某一对象,单击图层工具栏上的“将对象的图层置为当前”按钮 ,即可将该对象所在的图层置为当前。

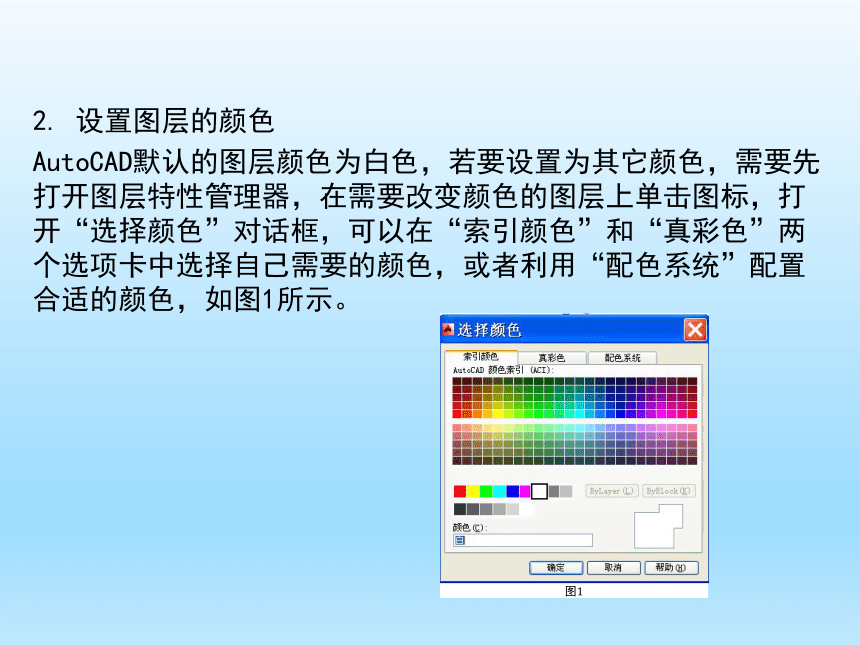

2. 设置图层的颜色
AutoCAD默认的图层颜色为白色,若要设置为其它颜色,需要先打开图层特性管理器,在需要改变颜色的图层上单击图标,打开“选择颜色”对话框,可以在“索引颜色”和“真彩色”两个选项卡中选择自己需要的颜色,或者利用“配色系统”配置合适的颜色,如图1所示。
图1
3. 设置图层线型
AutoCAD默认的线型为continuous,若要绘制其它线型,必须要先加载该种线型。单击按钮弹出“加载或重载线型”对话框,如图1、图2所示。在“可用线型”列表中,选择需要的线型,单击“确定”按钮,返回“选择线型”对话框,再选择需要的线型,单击“确定”按钮即可。
图2
图1
4. 设置图层线宽
AutoCAD默认的线宽为0.13㎜,若要改变图层的线宽,首先打开图层特性管理器,在需要的图层上单击图标,打开线宽列表,选择合适的线宽,再单击“确定”按钮即可。例如,将图层2的线宽改为0.5㎜,则先打开图层特性管理器,在图层2上单击图标,打开线宽列表,如图所示,单击0.50毫米,再单击“确定”按钮。如图3所示。
图3
5.设置透明度
控制所有对象在选定图层上的可见性。输入的值越大,该层绘制的图形越透明; 单击“透明度”值将显示“图层透明度”对话框,在弹出的”图层透明度“对话框中输入”透明度值“(0-90),单击”确定“按钮即可。对单个对象应用透明度时,对象的透明度特性将替代图层的透明度设置。
6. 打印样式
更改与选定图层关联的打印样式。如果正在使用颜色相关打印样式(PSTYLEPOLICY 系统变量设置为 1),则无法更改与图层关联的打印样式。单击打印样式可以显示“选择打印样式”对话框。
7. 打印
设置图层的打印状态,图层的打印状态决定了该图层上的对象是否被打印输出,AutoCAD默认的是打印,若图层上的对象不需要打印输出,则在“图层特性管理器”中单击该图层上的图标,将其修改为不打印状态,该图层上的对象便不会被打印输出。
8. 新视口冻结
在新布局视口中冻结选定图层。例如,在所有新视口中冻结“DIMENSIONS”图层,将在所有新创建的布局视口中限制该图层上的标注显示,但不会影响现有视口中的“DIMENSIONS”图层。如果以后创建了需要标注的视口,则可以通过更改当前视口设置来替代默认设置。
4.1.4 图层特性过滤器
1. 功能
如果在图层特性管理器的“过滤器”面板中选择一个图层过滤器,则图层列表中仅显示与该过滤器中指定的特性相匹配的图层。过滤图层可以将较长的图层列表减少到仅为当前相关的图层。
2. 创建图层特性过滤器
(1)在“图层特性管理器”中单击“新建图层特性过滤器”按钮
(2)在打开图层特性管理器的基础上,使用快捷键“ALT+P”
3. 图层特性过滤器的设置
(1)命名过滤器
单击“新建图层特性过滤器”,打开“图层过滤器特性”窗口,这时系统会将该过滤器自动命名为“特性过滤器1”,将该名称修改成便于识别的名称,如“平面图”、“立面图”等等。
(2)过滤器定义
过滤器可以通过单击指定一个或多个图层特性来定义,如图4所示。
图4
此过滤器已命名为“Mechanical”,并且过滤器定义中包括以下条件:
图层名必须包含字母“mech”,并且该图层必须处于打开状态并已解冻.
该图层必须已锁定,并且其颜色必须为红色。
小贴士:输入图层名或具有标准通配符“*”的部分图层名可以建立以名称为条件的过滤器。
例2 在图5中,根据图层名称新建“平面图”和立面图两个过滤器
在“过滤器定义”中,单击“名称”下面的空白表格,在出现的“﹡”前面输入“平面”,并将过滤器的名称修改为“平面图”,单击“确定”按钮,建立“平面图”过滤器,如图6所示。重复上面的步骤即可建立“立面图”过滤器,如图7所示。
图5
图7
图6
(3)反转过滤器
对过滤器进行反向选择。选中某个过滤器后再勾上“反转过滤器”,则会显示该过滤器以外所有的图层。同时选中平面图和反转过滤器,则会显示平面图以外的图层。
4.1.5 图层组过滤器
1. 功能
图层组过滤器支持对图层进行任意分组。
2. 创建图层组过滤器
(1)单击图层管理器上的“新建图层组过滤器”按钮
(2)在图层管理器打开的情况下,使用快捷键“ALT+G”
3. 图层组过滤器的设置
将图层组过滤器的名称修改为便于识别的名称,然后单击过滤器“全部”,将需要分组的图层拖拽到新建组过滤器中即可。
