项目3 AutoCAD常用修改命令

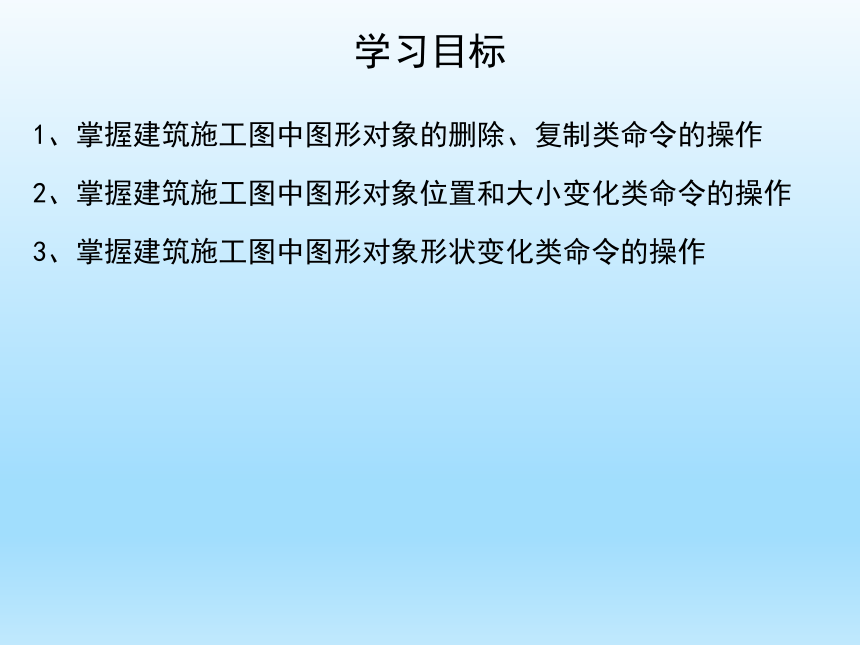

学习目标
1、掌握建筑施工图中图形对象的删除、复制类命令的操作
2、掌握建筑施工图中图形对象位置和大小变化类命令的操作
3、掌握建筑施工图中图形对象形状变化类命令的操作
任务3.4 图形对象的形状变化

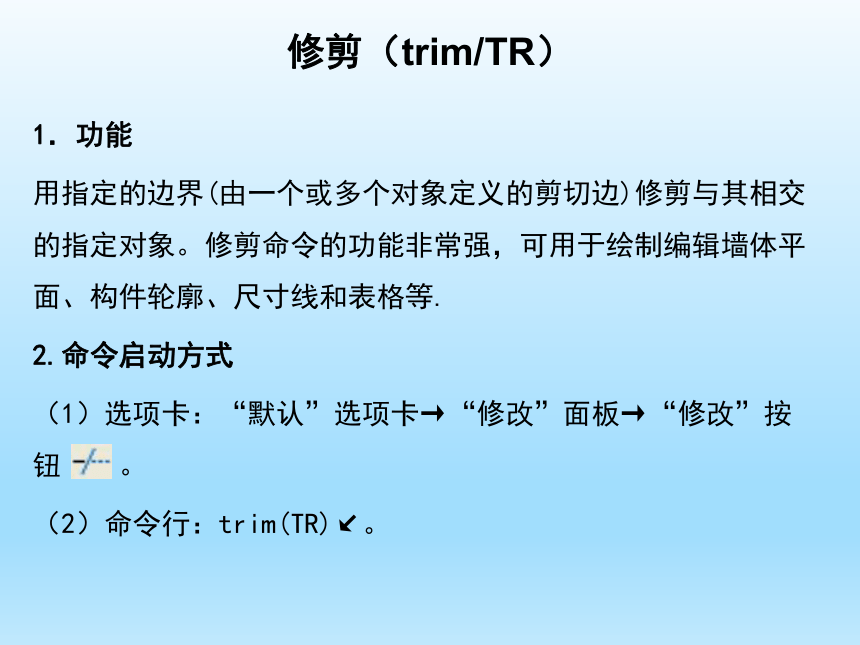

修剪(trim/TR)
1.功能
用指定的边界(由一个或多个对象定义的剪切边)修剪与其相交的指定对象。修剪命令的功能非常强,可用于绘制编辑墙体平面、构件轮廓、尺寸线和表格等.
2.命令启动方式
(1)选项卡:“默认”选项卡→“修改”面板→“修改”按钮 。
(2)命令行:trim(TR)↙。

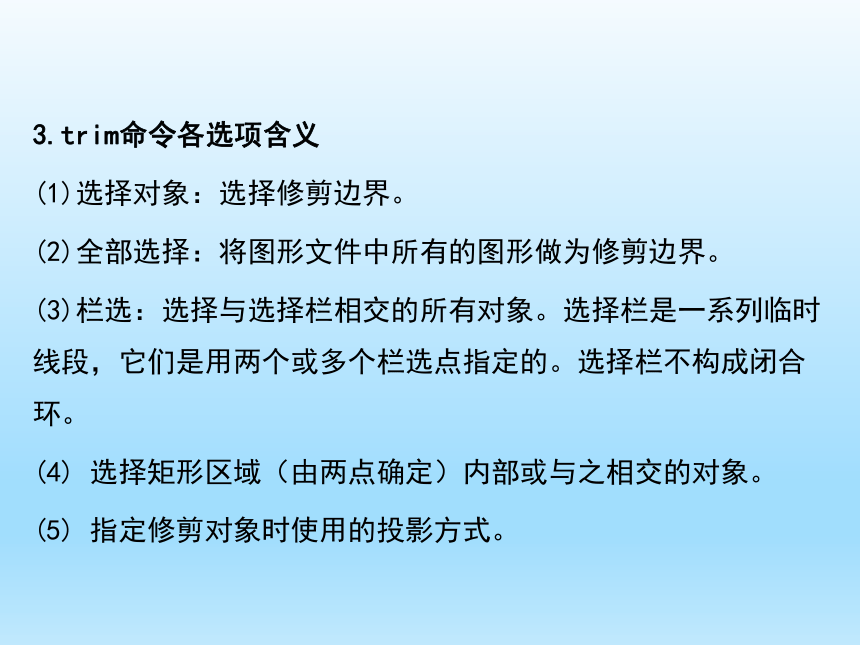

3.trim命令各选项含义
(1)选择对象:选择修剪边界。
(2)全部选择:将图形文件中所有的图形做为修剪边界。
(3)栏选:选择与选择栏相交的所有对象。选择栏是一系列临时线段,它们是用两个或多个栏选点指定的。选择栏不构成闭合环。
(4) 选择矩形区域(由两点确定)内部或与之相交的对象。
(5) 指定修剪对象时使用的投影方式。

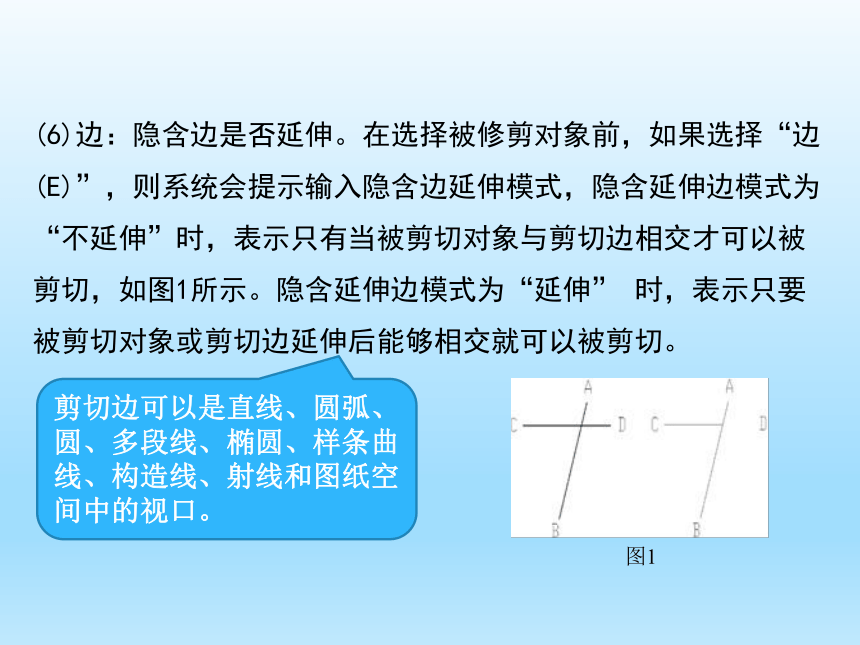

(6)边:隐含边是否延伸。在选择被修剪对象前,如果选择“边(E)”,则系统会提示输入隐含边延伸模式,隐含延伸边模式为“不延伸”时,表示只有当被剪切对象与剪切边相交才可以被剪切,如图1所示。隐含延伸边模式为“延伸” 时,表示只要被剪切对象或剪切边延伸后能够相交就可以被剪切。
剪切边可以是直线、圆弧、圆、多段线、椭圆、样条曲线、构造线、射线和图纸空间中的视口。
图1

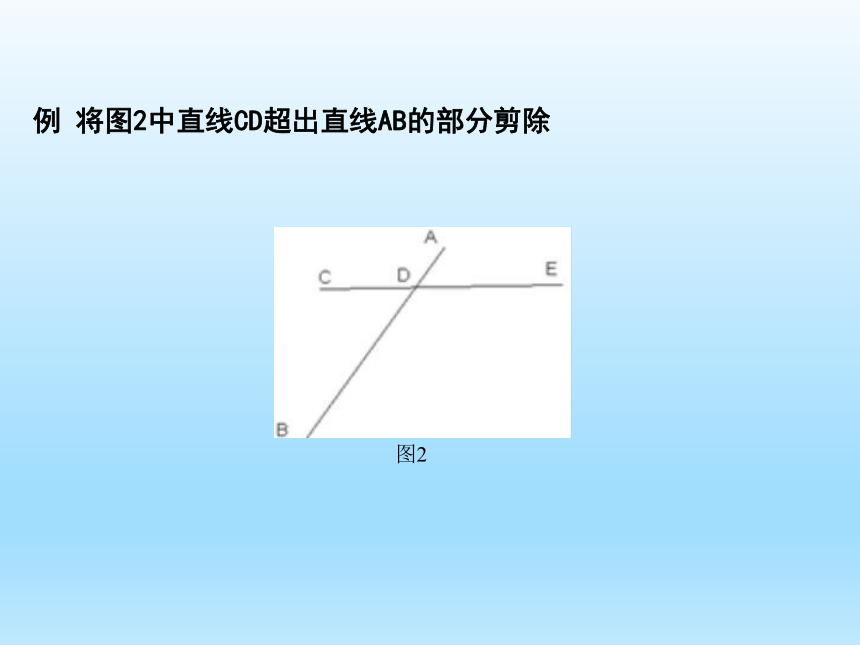

例 将图2中直线CD超出直线AB的部分剪除
图2

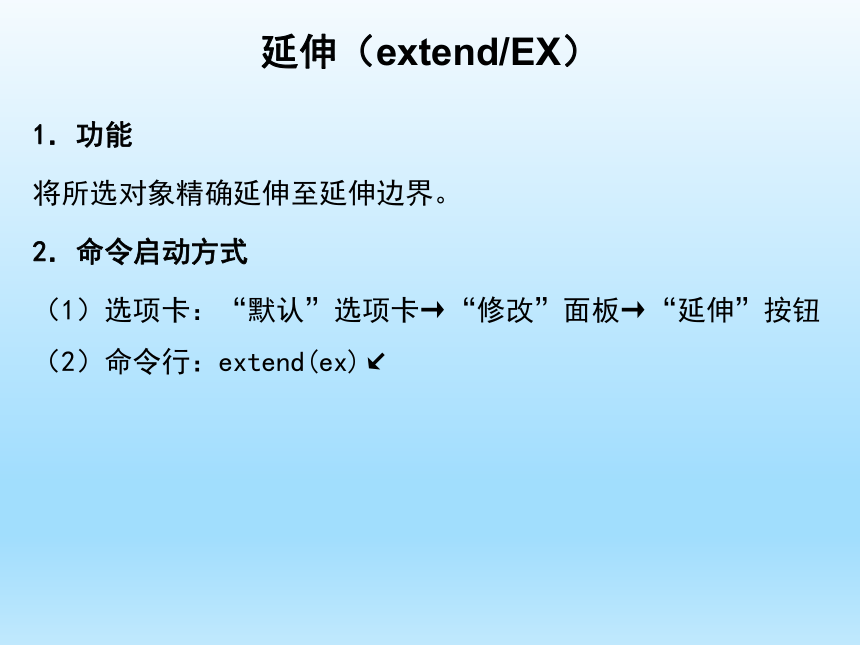

延伸(extend/EX)
1.功能
将所选对象精确延伸至延伸边界。
2.命令启动方式
(1)选项卡:“默认”选项卡→“修改”面板→“延伸”按钮 (2)命令行:extend(ex)↙

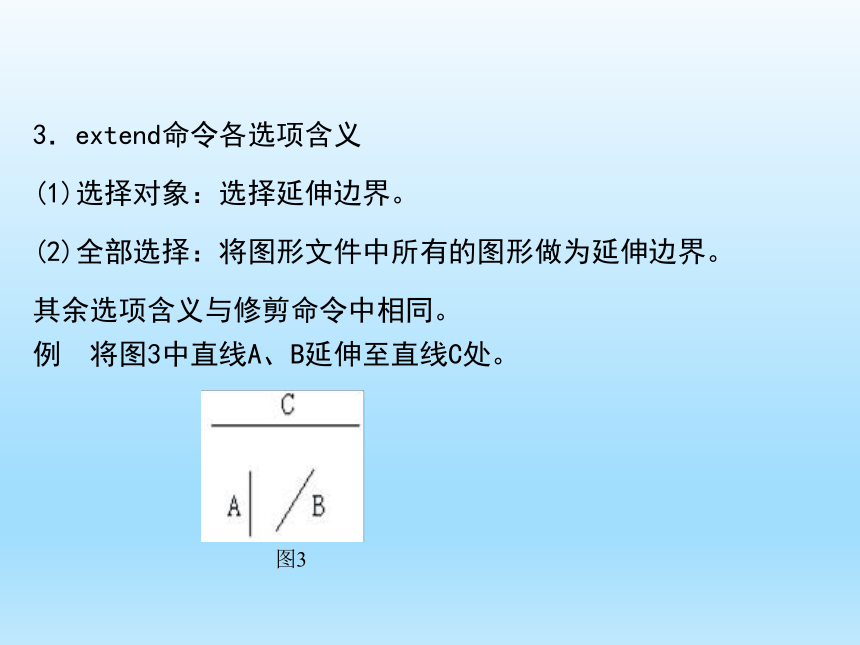

3.extend命令各选项含义
(1)选择对象:选择延伸边界。
(2)全部选择:将图形文件中所有的图形做为延伸边界。
其余选项含义与修剪命令中相同。
例 将图3中直线A、B延伸至直线C处。
图3
打断(break/BR)
1.功能
打断对象或删除对象的一部分。
2.命令启动方式
(1)选项卡:“默认”选项卡→“修改”面板→ 按钮。
(2)命令行:break(br)↙。
3.break命令各选项含义
打断点:打断对象时,需要确定两个断点,即打断点。当两个断点不重合时,则删除断点之间的对象;当两个断点重合时,则将对象在断点处打断为两个对象。指定第二个打断点时输入@,表示第二断点与第一端点重合。
例 将图4中的圆在A、B两点处打断,形成图5。
图5
图4
圆角(fillet/F)
1.功能
通过指定半径的圆弧光滑连接两个对象。
2.命令启动方式
(1)选项卡:“默认”选项卡→“修改”面板→ 按钮
(2)命令行:fillet(f)↙。
小贴士:
(1)圆弧半径为零且修剪模式为修剪时可使两个对象相交
(2)平行线可进行圆角处理,圆角半径由AutoCAD自动计算,取两平行线垂直距离的一半。
(3)如果圆角半径太大,使被圆角的两个对象间容纳不下时,无法进行圆角。
例 将图6中所示图形,用半径为15㎜的圆弧连接。
图6
倒角(chamfer/CHA)
1.功能
通过延伸(或修剪)使两个非平行的直线类对象相交或利用斜线连接。可以对直线、多段线、构造线和射线进行倒角。
2.命令启动方式
(1)选项卡:“默认”选项卡→“修改”面板→ 按钮
(2)命令行:chamfer(Cha)↙。
3.chamfer命令各选项含义
(1)多段线(P):对多段线进行倒角。如果四边形是利用多段线绘制的,选择该项后,单击四边形,其四个角一次自动倒角。与圆角命令中此项相同。
(2)距离(D):确定倒角距离。倒角距离设置太大或倒角角度无效,系统会给出错误提示信息。当两个倒角距离均为零且修剪模式为“修剪”时,倒角命令将使选定的两条直线相交,但不产生倒角。当两个倒角距离不相等时,选取倒角对象的次序不同会产生不同的效果。
(3)角度(A):根据一个倒角距离和一个角度进行倒角。
(4)修剪(T):用来确定倒角时是否对相应的倒角边进行修剪。
(5)方式(M):用来确定按距离(D)还是按角度(A)方式进行倒角。执行倒角命令时,修剪模式的不同会影响倒角结果。
例 将图7中两条相交直线A、B进行长度为10㎜的倒角处理。
图7
分解(explode/X)
1.功能
分解多段线、标注、图案填充或块参照等合成对象,将其转换为单个对象。分解命令常用于分解块、尺寸标注。
2.命令启动方式
(1)选项卡: “默认”选项卡→“修改”面板→ 按钮
(2)命令行:explode(x)↙。
小贴士:
(1)分解多段线时,AutoCAD 将放弃任何关联的宽度信息。将多段线分解为沿原多段线的中心线放置的简单线段和圆弧。
(2)分解标注或图案填充后,将会失去其所有的关联性,标注或填充对象被替换为单个对象(例如直线、文字、点和二维实面)
