项目3 AutoCAD常用修改命令

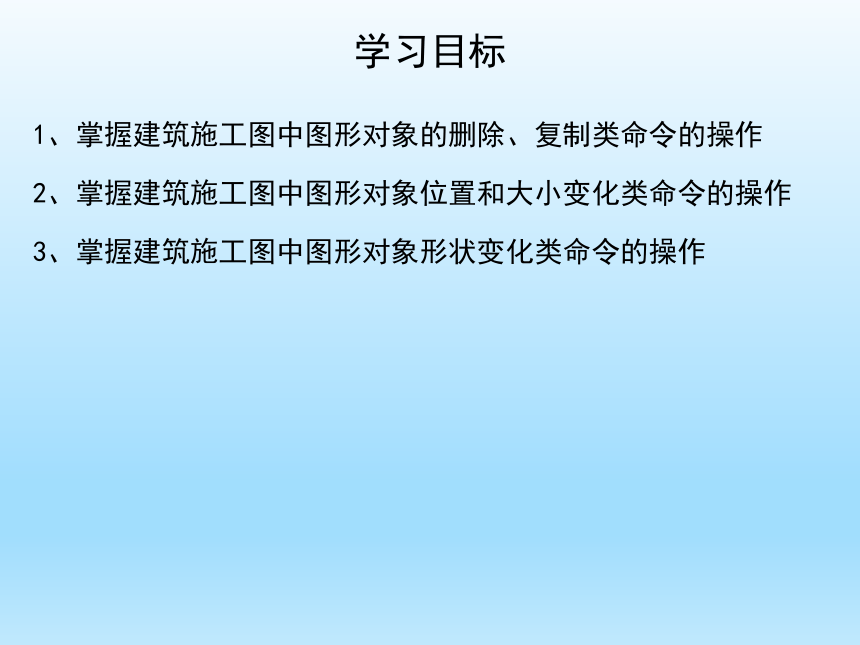

学习目标
1、掌握建筑施工图中图形对象的删除、复制类命令的操作
2、掌握建筑施工图中图形对象位置和大小变化类命令的操作
3、掌握建筑施工图中图形对象形状变化类命令的操作

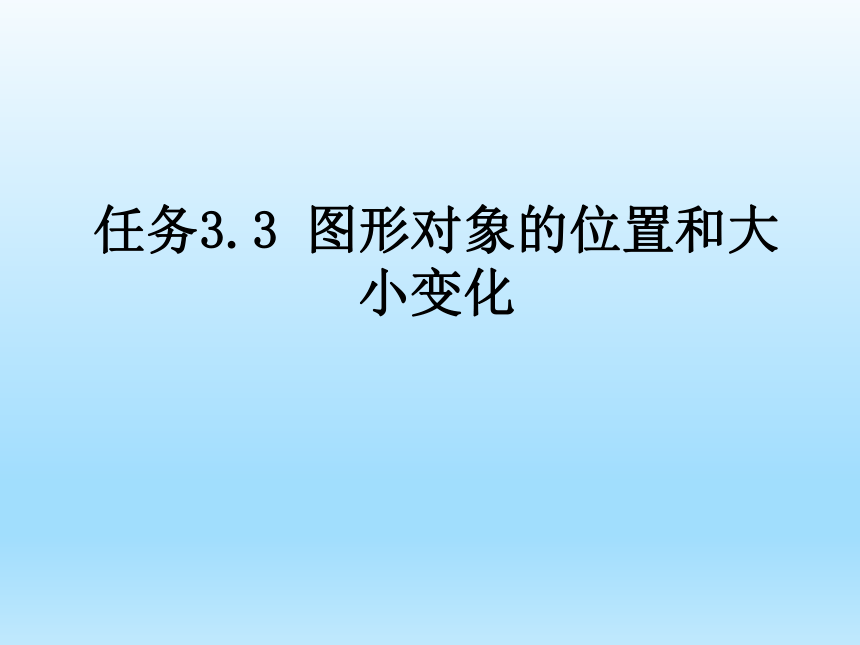

任务3.3 图形对象的位置和大小变化

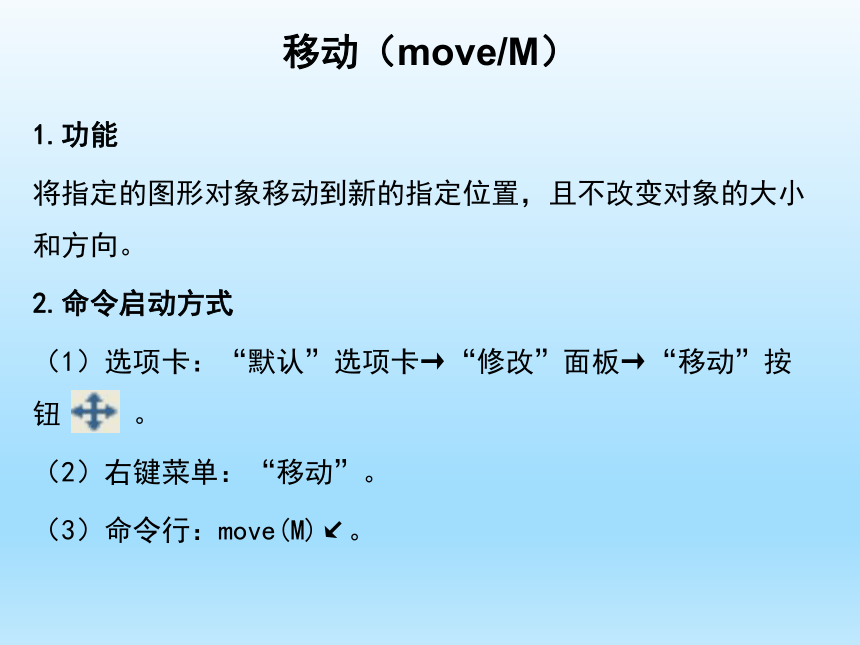

移动（move/M）
1.功能
将指定的图形对象移动到新的指定位置，且不改变对象的大小和方向。
2.命令启动方式
（1）选项卡：“默认”选项卡→“修改”面板→“移动”按钮 。
（2）右键菜单：“移动”。
（3）命令行：move(M)↙。

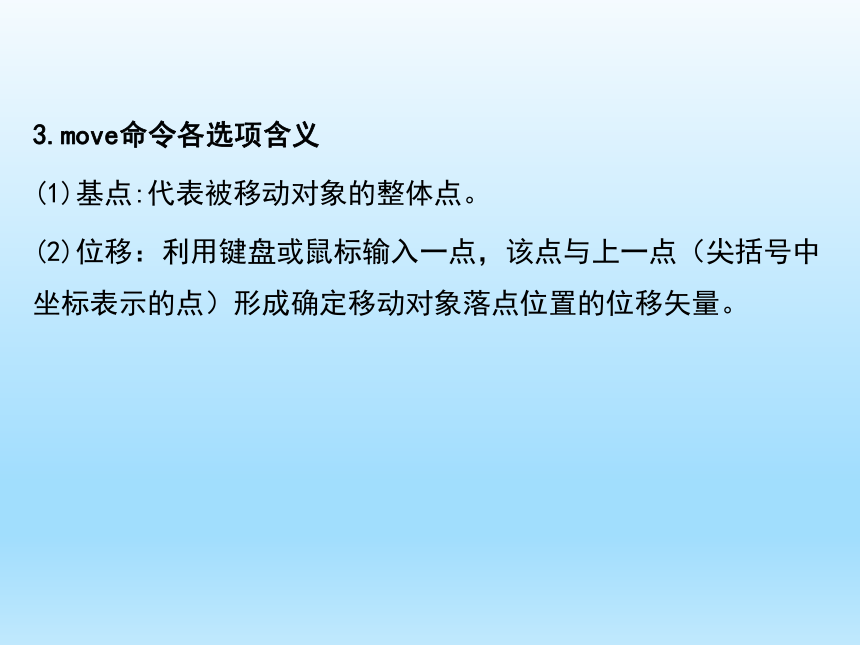

3.move命令各选项含义
(1)基点:代表被移动对象的整体点。
(2)位移：利用键盘或鼠标输入一点，该点与上一点（尖括号中坐标表示的点）形成确定移动对象落点位置的位移矢量。

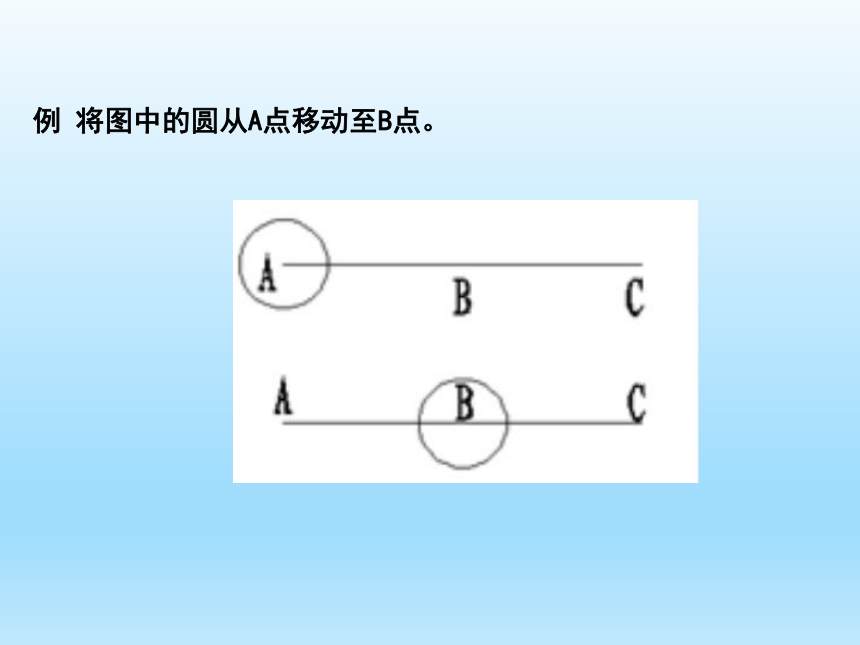

例 将图中的圆从A点移动至B点。

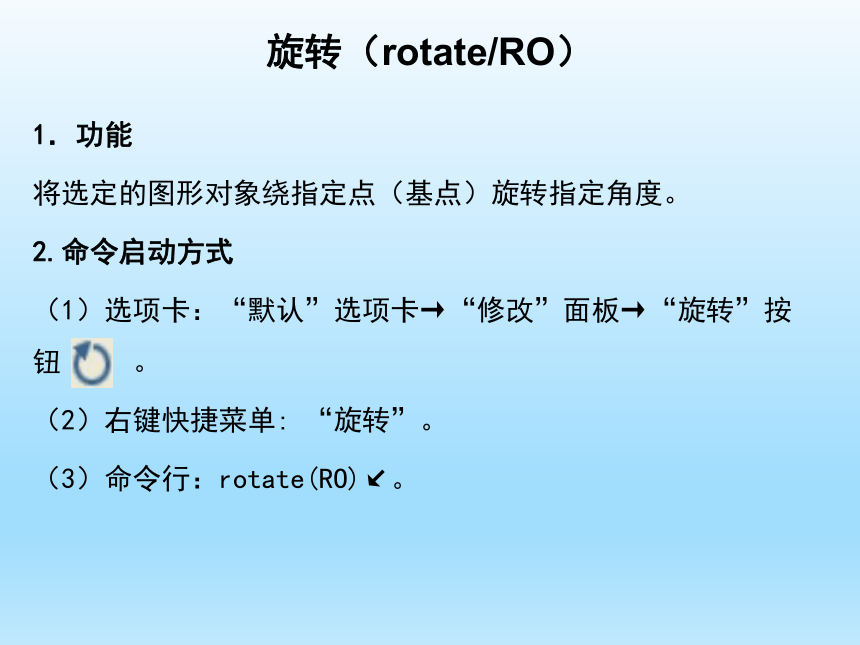

旋转（rotate/RO）
1．功能
将选定的图形对象绕指定点（基点）旋转指定角度。
2.命令启动方式
（1）选项卡：“默认”选项卡→“修改”面板→“旋转”按钮 。
（2）右键快捷菜单: “旋转”。
（3）命令行：rotate(RO)↙。
3．ROTATE命令各选项含义
(1)基点:代表旋转的指定围绕点。
(2)旋转角度：确定绕基点旋转的角度。在“指定旋转角度”的提示下，此时可见屏幕上被选对象跟随鼠标的移动进行动态旋转。用户可以直接输入旋转角度值，也可以利用鼠标指定第二点，系统将自动计算这两点（基点和第二点）的连线与X轴正向的夹角，并以此作为被选对象的旋转角。
(3)复制(C)：将被旋转的对象复制保留在其初始位置上。
(4)参照(R)：将被选对象从指定的参照角度旋转到新的绝对角度。
参照角度和新角度都可通过输入具体角度值或指定两点（连接两点的直线矢量与X轴正向夹角）来确定角度值。被选对象绕基点旋转的角度值为新角度与参照角度之差。
例10 将图2中所示的图形为源对象，绘制图3所示图形
图3
图2
比例缩放（scale/SC）
1.功能
将选定的图形对象以基点为中心点进行缩放。
2.命令启动方式
（1）选项卡：“默认”选项卡→“修改”面板→“缩放”按钮 。
（2）右键菜单: “缩放”。
（3）命令行：scale(SC)↙
3．SCALE命令各选项含义
基点:缩放的指定中心点。图形对象缩放前后以基点为中心点，中心点的位置不变。
比例因子：确定以基点为中心点进行图形对象缩放的比例值，比例因子大于1则放大，比例因子小于1则缩小。
参照(R)：选择该选项后，系统首先提示用户指定参照长度（缺省为1），然后再指定一个新的长度，并以新的长度与参照长度之比作为比例因子。
提示：缩放是指对图形对象实际大小尺寸进行缩小或放大，而不是执行ZOOM命令时的视图的缩小放大。
例 将图4的图形放大2倍。
图4
拉伸（stretch/S）
1.功能
将选定的图形部分内容沿任一方向以给定的距离拉长或缩短，对选定的全部图形可以进行移动。
2.命令启动方式
1）选项卡：“默认”选项卡→“修改”面板→“修改”按钮 。
2）命令行：stretch(s)↙。
例12 请用拉伸命令，将图5拉伸为图6。
图6
图5
