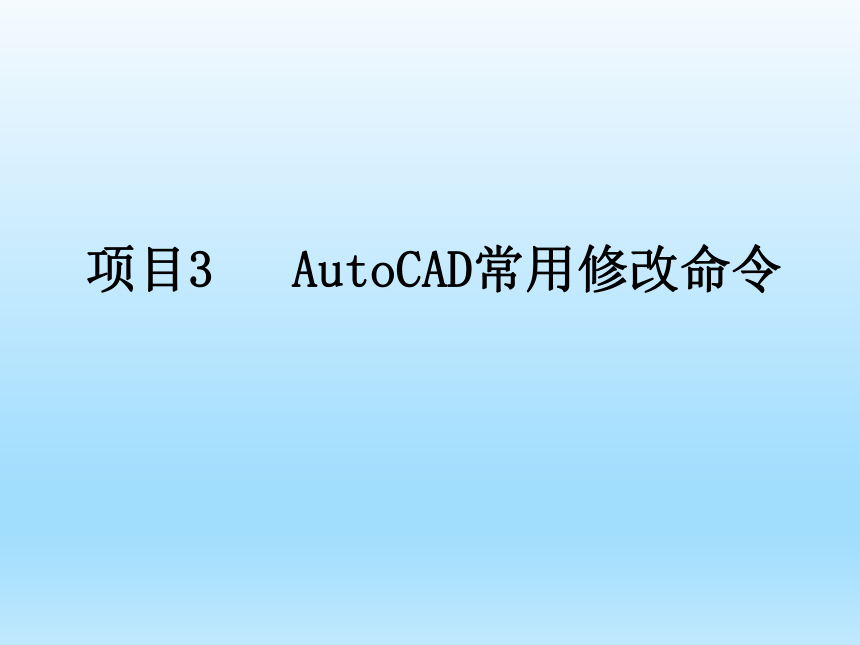

项目3 AutoCAD常用修改命令

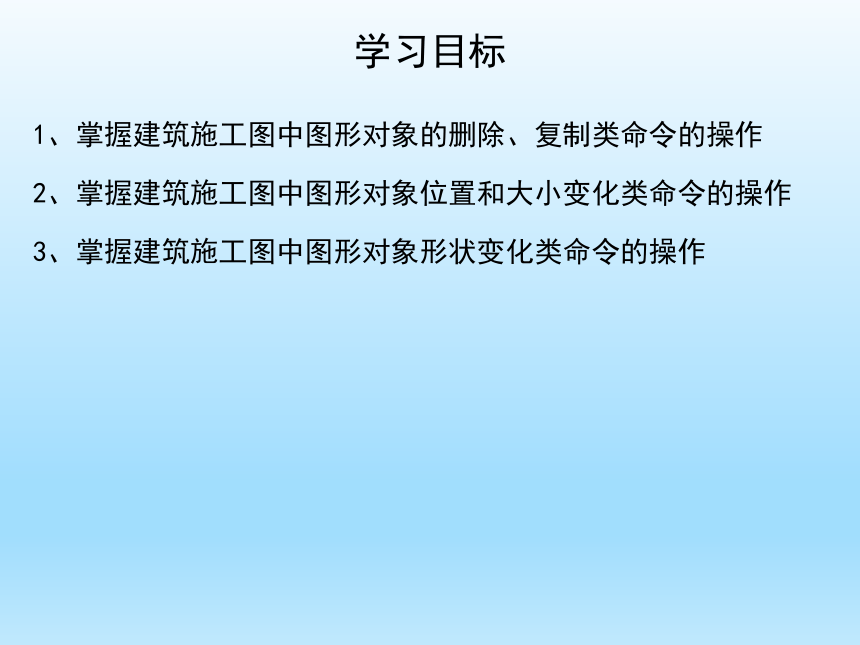

学习目标
1、掌握建筑施工图中图形对象的删除、复制类命令的操作
2、掌握建筑施工图中图形对象位置和大小变化类命令的操作
3、掌握建筑施工图中图形对象形状变化类命令的操作

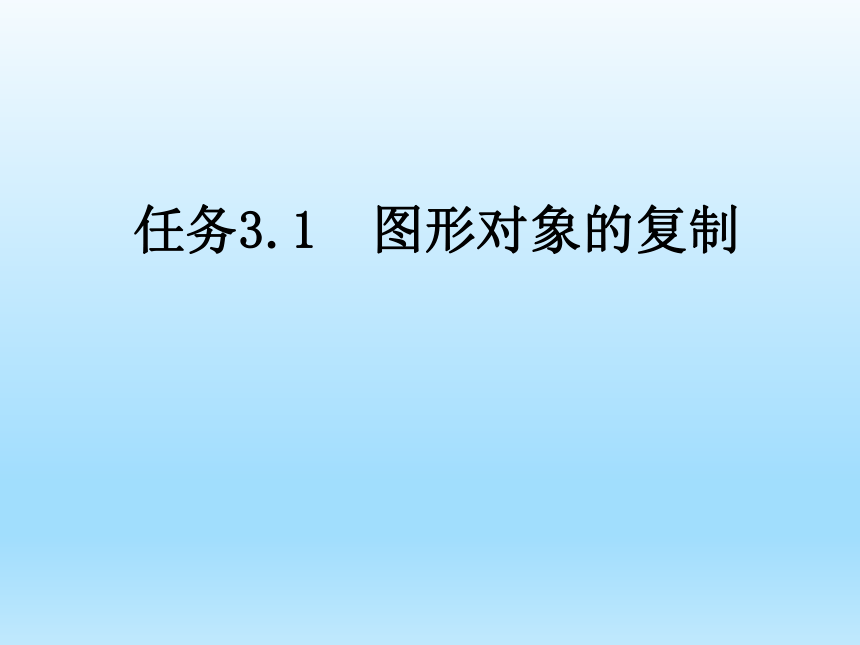

任务3.1 图形对象的复制

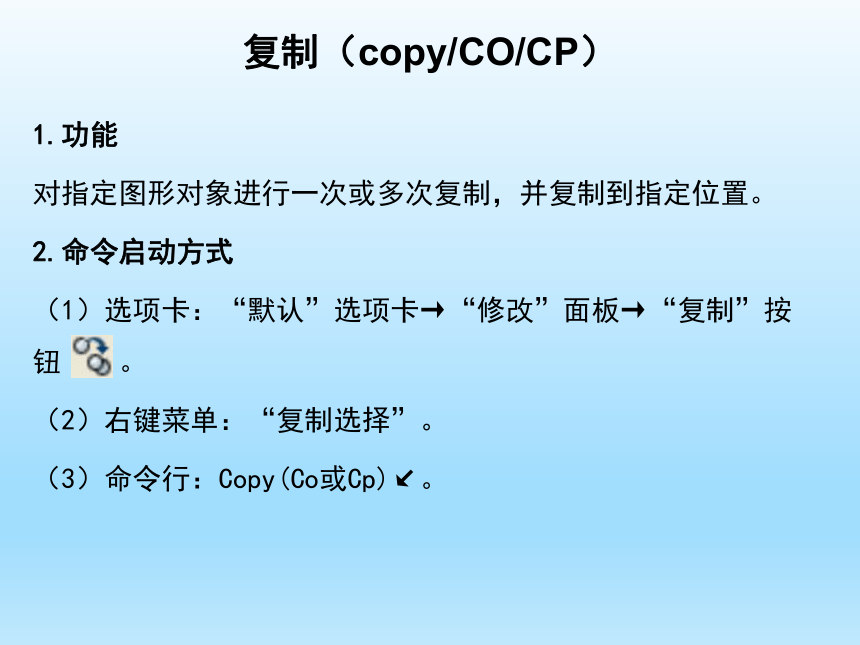

复制（copy/CO/CP）
1.功能
对指定图形对象进行一次或多次复制，并复制到指定位置。
2.命令启动方式
（1）选项卡：“默认”选项卡→“修改”面板→“复制”按钮 。
（2）右键菜单：“复制选择”。
（3）命令行：Copy(Co或Cp)↙。
3.Copy命令各选项含义
(1)基点:代表被复制对象的整体点。
(2)位移：利用键盘或鼠标输入一点，该点与上一点（尖括号中坐标表示的点）形成确定复制对象落点位置的位移矢量。
(3)模式： 用于控制被复制对象是复制单次还是多次。

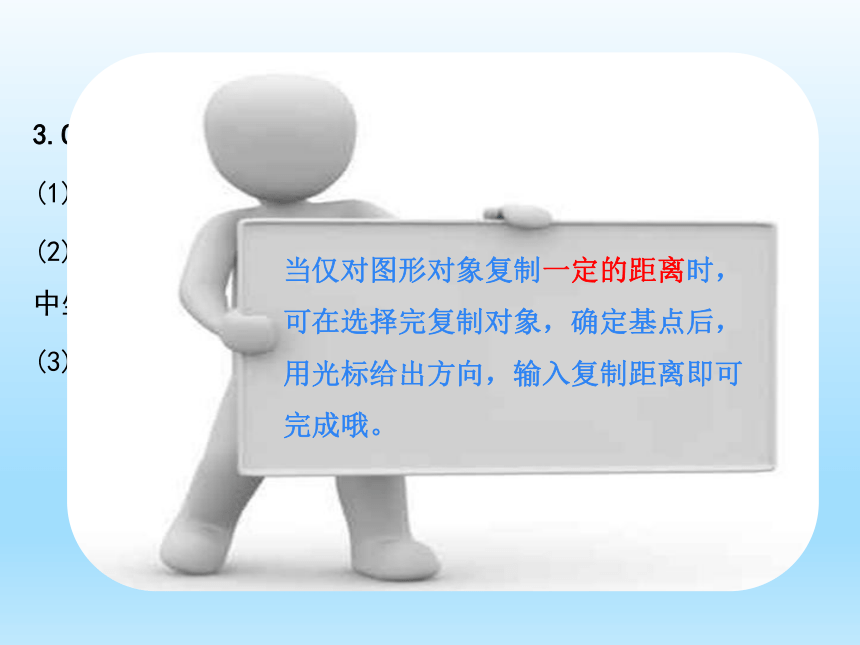

当仅对图形对象复制一定的距离时，可在选择完复制对象，确定基点后，用光标给出方向，输入复制距离即可完成哦。

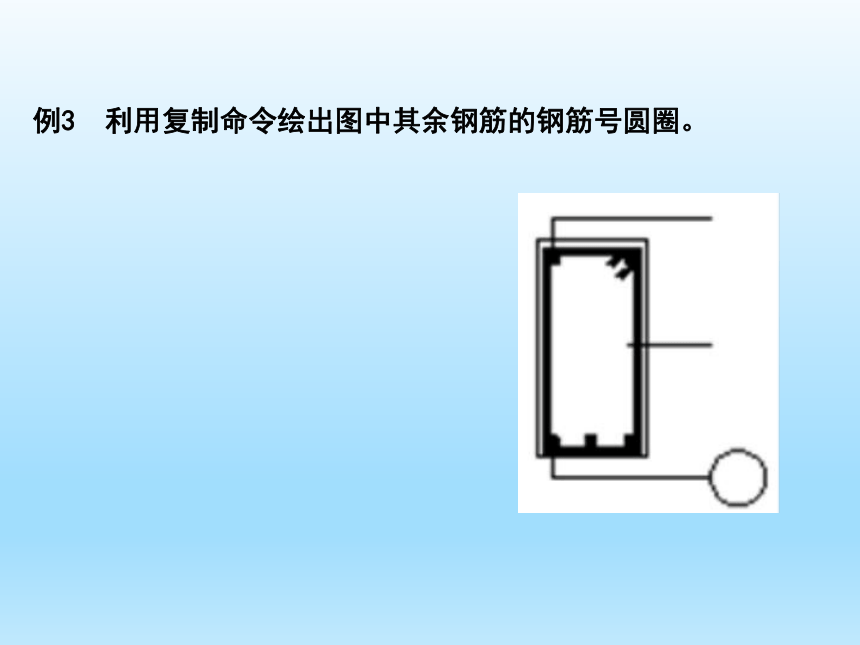

例3 利用复制命令绘出图中其余钢筋的钢筋号圆圈。

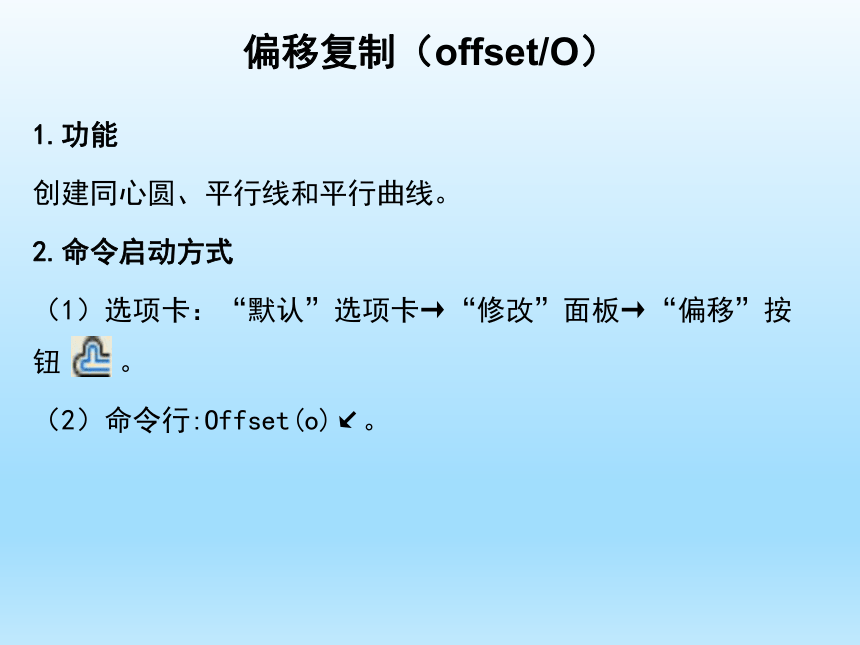

偏移复制（offset/O）
1.功能
创建同心圆、平行线和平行曲线。
2.命令启动方式
（1）选项卡：“默认”选项卡→“修改”面板→“偏移”按钮 。
（2）命令行:Offset(o)↙。

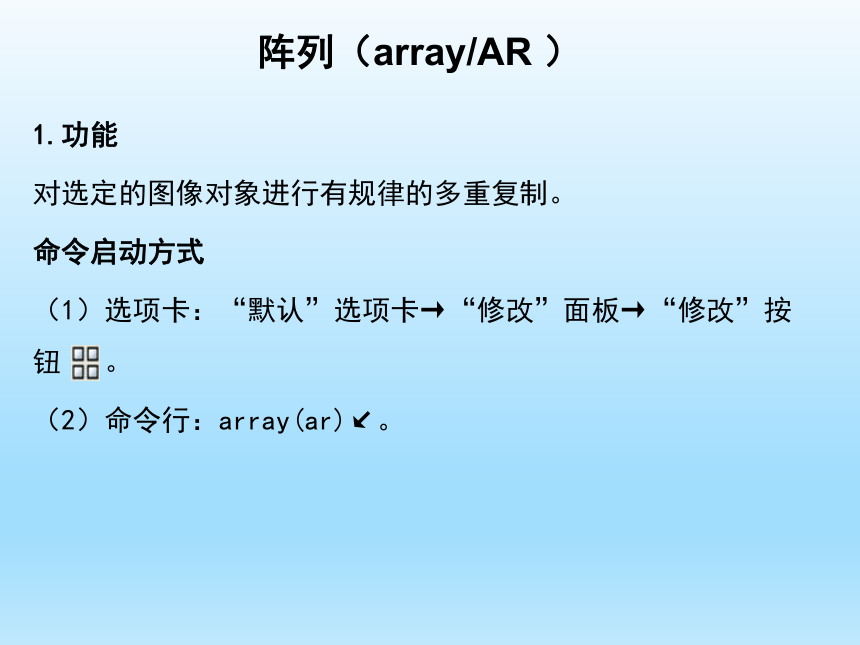

阵列（array/AR ）
1.功能
对选定的图像对象进行有规律的多重复制。
命令启动方式
（1）选项卡：“默认”选项卡→“修改”面板→“修改”按钮 。
（2）命令行：array(ar)↙。

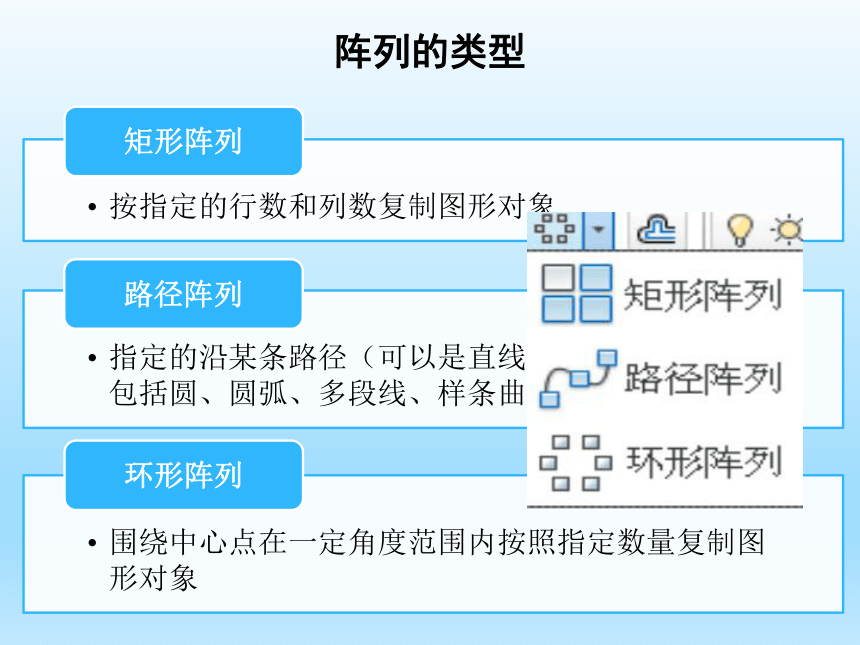

阵列的类型
矩形阵列
“行”、“列”选项卡：用于输入阵列的行数和列数。行数、列数都是不小于1的整数。可以直接输入数字，也可以输入函数。 “介于”编辑框：用于输入每两个相邻对象之间的行间距或列间距。可在编辑框中输入数值或函数。行间距，正数表示向被偏移对象的上方偏移，负数表示向被偏移对象的下方偏移。列间距，正数表示向被偏移对象的右方偏移，负数表示向被偏移对象的左方偏移。
“总计”编辑框：输入列数、列间距，以及行数和行间距后，该编辑框中的参数将自动改为两者之积；若在该编辑框中输入所需参数，则系统将按列数或行数平均分配该参数，并将均值显示在“介于”编辑框中。 “层级”选项卡：用于设置阵列的层数和层距，通常用于三维建模。
“关联”按钮：选中该按钮，则阵列后的所有对象将成为一个整体；否则，阵列后的对象将单独显示。可以用阵列编辑进行再次编辑，任选其中任一对象都可以选中整体阵列。
“基点”按钮：选中该按钮，可以根据需要对基点进行调整。目的主要便于操作控制。
对于已经创建完成的矩形矩阵，仍然可以进行编辑。
路径阵列
“总计”编辑框：指定第一项到最后一项之间的项目的总距离。一般情况下自动生成，也可手动输入。
“定距等分”下拉按钮：用于指定编辑路径时或通过夹点或“特性”选项卡编辑项目数时，阵列对象能按指定的项目间距分布。
“定数等分”按钮：用于指定阵列对象沿路径的长度平均定数等数分布。
“切线方向”按钮：用于指定相对于路径曲线的第一个项目的位置。使阵列对象沿路径曲线的切线方向分布。允许指定与路径曲线的起始方向平行的两个点。
“对齐项目”按钮：指定阵列对象的分布方向是否与路径方向相切。对齐相对于第一个项目的方向。
“Z方向”按钮：用于控制阵列是否保持项的原始z方向，还是沿三维路径倾斜。
环形阵列
“填充”编辑框：指定阵列中的第一项和最后一项之间的填充角度。
“旋转项目”按钮：控制在阵列时复制对象是否旋转。启动“旋转”时，如图2所示，未启动“旋转”按钮时，如图3所示。系统默认阵列对象以指定基点为圆心，基点和阵列对象的中点的连接距离为半径，逆时针旋转。
图2
图3
“方向”按钮：控制阵列对象的分布是否为逆时针阵列。当填充角度小于360 时，该按钮可选择使用。
“编辑来源”按钮：可以激活编辑状态，对阵列中选定的源对象进行拉伸、旋转等编辑。激活该按钮时，屏幕提示“阵列编辑状态对话框”，点击“确定”，进入编辑状态。对源图形进行编辑后，阵列中所有图形均发生改变，如图4所示。完成后，命令行输入“ARRAYCLOSE”退出编辑状态。
图4
例 已知矩形边长为4、5，绘制图5所示图形。要求：行距为15，列距为10。
图5
例 绘制下图所示图形。
镜像（mirror/MI）
1.功能
对选定的图形对象进行镜像对称变化，按给定的对称轴做反像复制。
2.命令启动方式
（1）选项卡：“默认”选项卡→“修改”面板→“镜像”按钮 。
（2）命令行：Mirror(Mi)↙
镜像线就是对称轴，由两点确定，不在屏幕中显示出来
提 示
例 作出下图的图形。
思考与提高
1.利用环形矩阵命令完成下图的绘制。
