项目2 基本的绘图命令

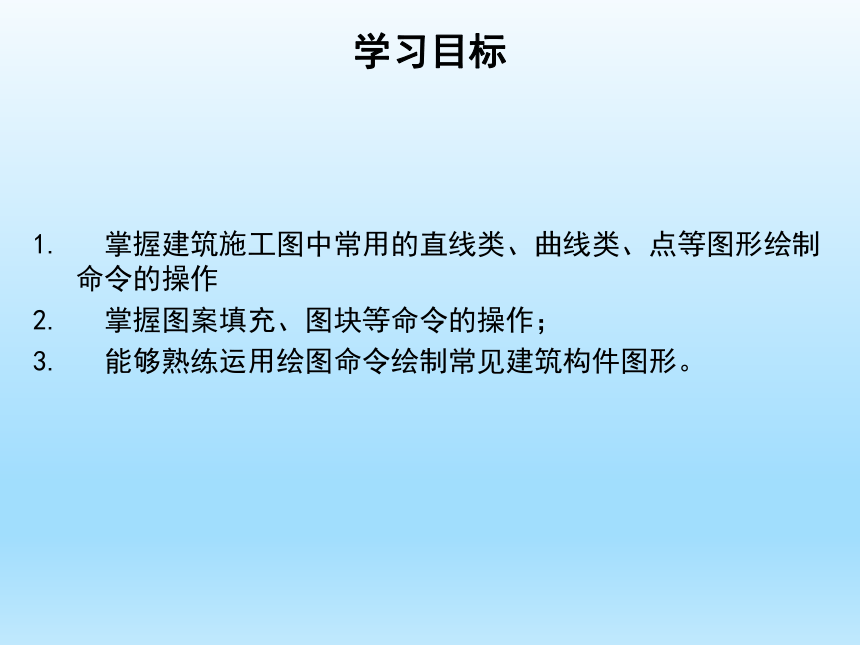

学习目标
掌握建筑施工图中常用的直线类、曲线类、点等图形绘制 命令的操作
掌握图案填充、图块等命令的操作；
能够熟练运用绘图命令绘制常见建筑构件图形。
2.6 图块
任务六：图块
2.6.1 图块的创建（Block/B）
1.功能
将逻辑上相关联的一系列图形对象定义为一个整体。
2.命令启动方式
（1）下拉菜单：“绘图”下拉菜单中“块”下拉菜单中“创建块”。
（2）命令行：block（b）↙
2.6.1 图块的创建（Block/B）

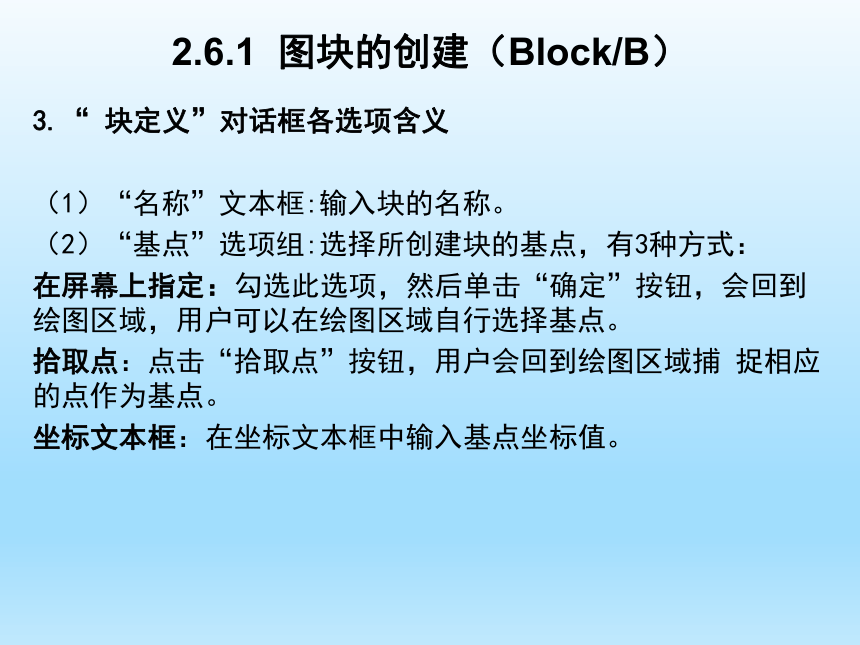

3.“ 块定义”对话框各选项含义
（1）“名称”文本框:输入块的名称。
（2）“基点”选项组:选择所创建块的基点，有3种方式：
在屏幕上指定：勾选此选项，然后单击“确定”按钮，会回到绘图区域，用户可以在绘图区域自行选择基点。
拾取点：点击“拾取点”按钮，用户会回到绘图区域捕 捉相应的点作为基点。
坐标文本框：在坐标文本框中输入基点坐标值。
2.6.1 图块的创建（Block/B）

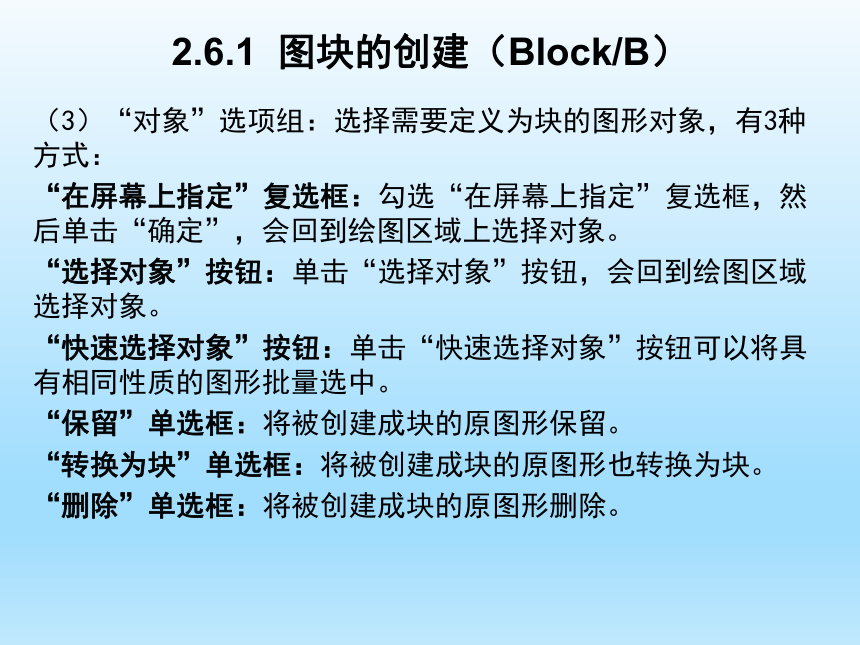

（3）“对象”选项组：选择需要定义为块的图形对象，有3种方式：
“在屏幕上指定”复选框：勾选“在屏幕上指定”复选框，然后单击“确定”，会回到绘图区域上选择对象。
“选择对象”按钮：单击“选择对象”按钮，会回到绘图区域选择对象。
“快速选择对象”按钮：单击“快速选择对象”按钮可以将具有相同性质的图形批量选中。
“保留”单选框：将被创建成块的原图形保留。
“转换为块”单选框：将被创建成块的原图形也转换为块。
“删除”单选框：将被创建成块的原图形删除。
2.6.1 图块的创建（Block/B）

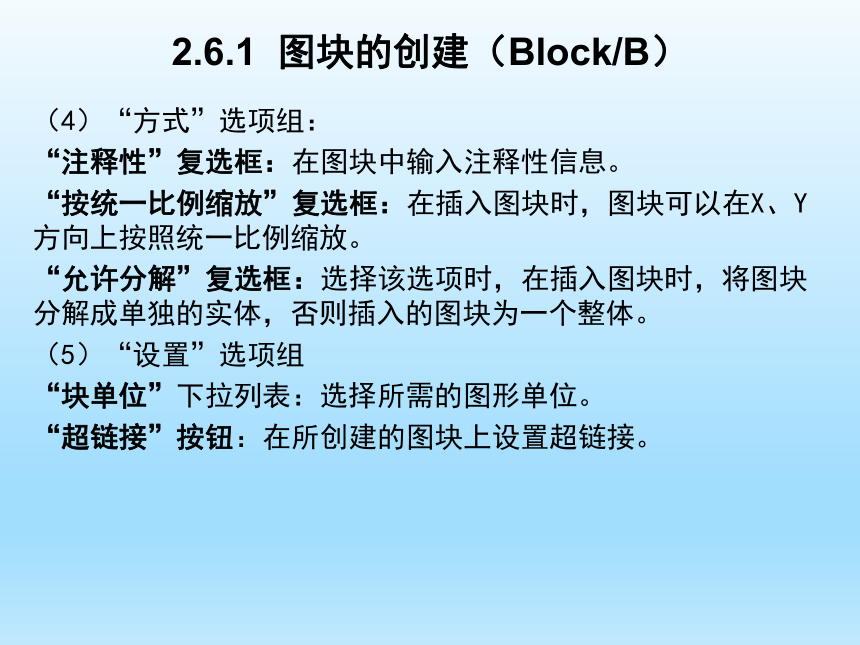

（4）“方式”选项组：
“注释性”复选框：在图块中输入注释性信息。
“按统一比例缩放”复选框：在插入图块时，图块可以在X、Y方向上按照统一比例缩放。
“允许分解”复选框：选择该选项时，在插入图块时，将图块分解成单独的实体，否则插入的图块为一个整体。
（5）“设置”选项组
“块单位”下拉列表：选择所需的图形单位。
“超链接”按钮：在所创建的图块上设置超链接。
2.6.1 图块的创建（Block/B）

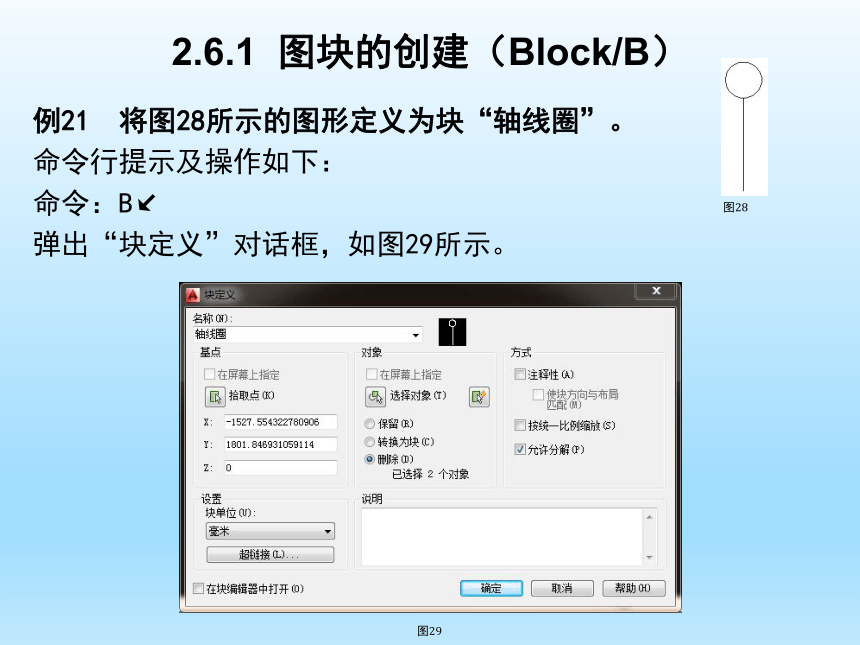

例21 将图28所示的图形定义为块“轴线圈”。
命令行提示及操作如下：
命令：B↙
弹出“块定义”对话框，如图29所示。
图28
图29
2.6.1 图块的创建（Block/B）

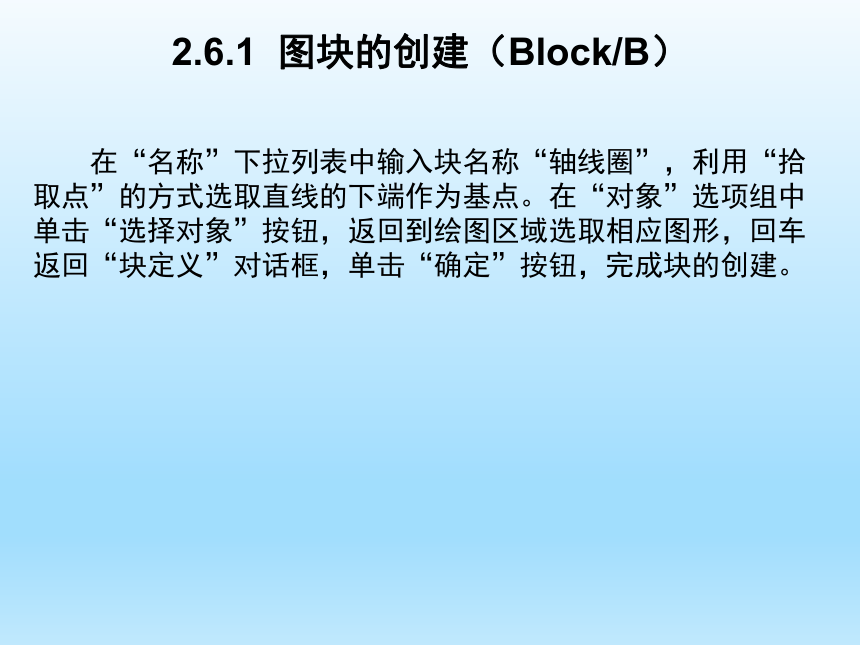

在“名称”下拉列表中输入块名称“轴线圈”，利用“拾取点”的方式选取直线的下端作为基点。在“对象”选项组中单击“选择对象”按钮，返回到绘图区域选取相应图形，回车返回“块定义”对话框，单击“确定”按钮，完成块的创建。
2.6.2 图块的保存（Wblock/W）
1.功能
将当前指定的图形或者已定义的图块作为一个独立的文件存盘。
2.命令启动方式
（1）命令行：wblock（w）↙
2.6.2 图块的保存（Wblock/W）
3.“ 写块”对话框各选项含义
（1）“源”选项组:选择保存为图块的源图形。
“块”单选框：选择已经定义过的图块。
“整个图形”单选框：将当前文件中所有图形保存为块。
“对象”单选框：将当前文件中某个图形保存成块。
（2）“基点”选项组:
拾取点：点击“拾取点”按钮，用户会回到绘图区域捕捉相应的点作为基点。
坐标文本框：在坐标文本框中输入确定的坐标作为基点。
2.6.2 图块的保存（Wblock/W）
（3）“对象”选项组：选择需要定义为块的图形对象，有3种方式：
“选择对象”按钮：单击“选择对象”按钮，会回到绘图区域选择对象。
“快速选择对象”按钮：单击“快速选择对象”按钮可以将具有相同性质的图形批量选中。
“保留”单选框：将被创建成块的原图形保留。
“转换为块”单选框：将被创建成块的原图形也转换为块。
“删除”单选框：将被创建成块的原图形删除。
（4）“目标”选项组：
“文件名和路径”下拉列表：点击下拉列表，选择文件存储路径。
“插入单位”下拉菜单：选择插入图块使用的单位。
2.6.2 图块的保存（Wblock/W）
例22 保存例21中定义的“轴线圈”块。
命令行提示及操作如下：
命令：W↙
弹出“写块”对话框，如图30所示。在“源”选项组中单击“块”单选框，点击右侧的下拉列表并选择“轴线圈”。在“文件名和路径”下拉列表中选择图块的保存路径，在“插入单位”下拉列表中选择“毫米”，单击“确定”按钮完成图块的保存。
图30
2.6.3 图块的插入（Insert/I）
1.功能
将已定义好的图块插入到当前的图形文件中。
2.命令启动方式
（1）命令行：insert（i）↙
2.6.3 图块的插入（Insert/I）
3.“ 插入”对话框各选项含义
（1）“名称”下拉列表:输入所要插入块的名称，也可以单击下拉箭头选择需要插入的块的名称，或者单击右侧的“浏览”按钮，选择保存过的图块文件。
（2）“插入点”选项组:
在屏幕上指定：勾选此选项，然后单击“确定”按钮，会回到绘图区域，用户可以在绘图区域自行选择插入点。
坐标文本框：在坐标文本框中输入确定的坐标作为插入点的坐标。
（3）“比例”选项组：确定插入图块在新文件中的缩放比例：
“在屏幕上指定”复选框：勾选“在屏幕上指定”复选框，然后单击“确定”，会回到绘图区域指定比例。
坐标文本框：在坐标文本框中输入X、Y、Z坐标的缩放比例。
“统一比例”复选框：勾选此选项，则插入的块在X、Y、Z三个方向的缩放比例相同。
2.6.3 图块的插入（Insert/I）
（4）“旋转”选项组：确定插入图块在新文件中的旋转角度：
“在屏幕上指定”复选框：勾选“在屏幕上指定”复选框，然后单击“确定”，会回到绘图区域指定旋转角度。
“角度”文本框：在文本框中输入旋转角度。
（5）“分解”复选框：选择该选项时，在插入图块时，将图块分解成单独的实体，否则插入的图块为一个整体。
“分解”复选框：选择该选项时，在插入图块时，将图块分解成单独的实体，否则插入的图块为一个整体。
2.6.3 图块的插入（Insert/I）
例23 新建文件“平面图.dwg”,并插入图块“轴线圈”。
命令行提示及操作如下：
图31
2.6.3 图块的插入（Insert/I）
命令：I↙
弹出“插入”块对话框，如图2.42所示。单击“名称”下拉列表右侧的“浏览”按钮，选择“轴线圈”图块；勾选“插入点”选项组中的“在屏幕上指定”复选框，单击“确定”按钮返回到绘图窗口，此时光标变为带有插入图块的十字光标。
系统提示：
指定插入点或 [基点(B)/比例(S)/旋转(R)]:在屏幕上合适的位置单击，插入图块
2.6.3 图块的插入（Insert/I）
例24 新建文件“平面图.dwg”,并插入图块“轴线圈”。要求：旋转90度，统一比例插入，插入图形为原图形的2倍，在新文件中被分解。
命令行提示及操作如下：
命令：I↙
弹出“插入”块对话框。单击“名称”下拉列表右侧的“浏览”按钮，选择“轴线圈”图块；勾选“插入点”选项组中的“在屏幕上指定”复选框；在“比例”选项组勾选“统一比例”，并且在“坐标文本框”中输入2，以原图的2倍插入；在“旋转”选项组中的“角度”文本框中输入90，再单击“确定”按钮返回到绘图窗口，此时光标变为带有插入图块的十字光标。
系统提示：
指定插入点或 [基点(B)/比例(S)/旋转(R)]:在屏幕上合适的位置单击，插入图块
2.6.4 图块的重定义与修改
1.图块的重命名（Rename/REN）
(1)命令启动方式
①下拉子菜单：“格式”下拉菜单下的“重命名”。
②命令行：rename(ren)↙
2.6.4 图块的重定义与修改
例25 将“轴线圈”块重命名为“zxq”。
命令行提示及操作如下：
图32
2.6.4 图块的重定义与修改
命令：RENAME↙
弹出“重命名”对话框，如图2.43所示。在“命名对象”列表中选择“块”，然后在“项数”列表中选择“轴线圈”，或者在“旧名称”文本框中输入“轴线圈”，在“重命名”文本框中输入“zxq”，单击“确定”按钮。
块“轴线圈”的名称便改为了“zxq”,但新名称只存在于当前图形中，若要保留新名称，需要执行保存图块命令。
2.6.4 图块的重定义与修改
2.图块的重定义
(1)命令启动方式
①将需要重定义的块进行分解，然后对分解后的块进行编辑修改后重定义为同名块，此时块库中的定义就会被修改，再次插入这个块的时候，会变成重新定义好的块。
②重新执行创建块命令，选择块列表中的已有块名进行创建即可实现重定义块。
2.6.4 图块的重定义与修改
例26 将“轴线圈”块中的图形重定义为截断线图。
命令行提示及操作如下：
命令：B↙
弹出“块定义”对话框，在“名称”下拉列表中选择“轴线圈”，在“对象”选项组单击“选择对象”按钮，返回绘图窗口选择截断线图，回车。单击“确定”，回到绘图窗口上选择基点，即可将“轴线圈”图形换成截断线图
2.6.4 图块的重定义与修改
3.图块的在位编辑（Refedit）
(1)功能：在保证块不被分解的情况下，对块中的对象进行编辑。
(2)命令启动方式
①选项卡：“插入”→“参照”→ “编辑参照”。
②命令行：refedit↙
思考与提高
1、创建“电脑桌”图块，如图33所示。
图33
