项目2 基本的绘图命令

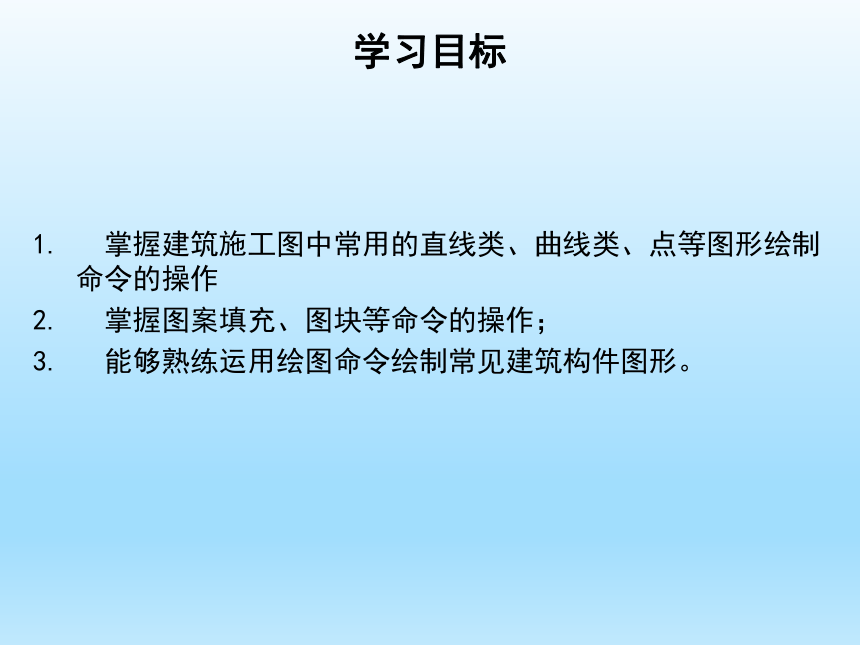

学习目标
掌握建筑施工图中常用的直线类、曲线类、点等图形绘制 命令的操作
掌握图案填充、图块等命令的操作；
能够熟练运用绘图命令绘制常见建筑构件图形。
2.5 图案填充
任务五：图案填充
2.5.1图案填充

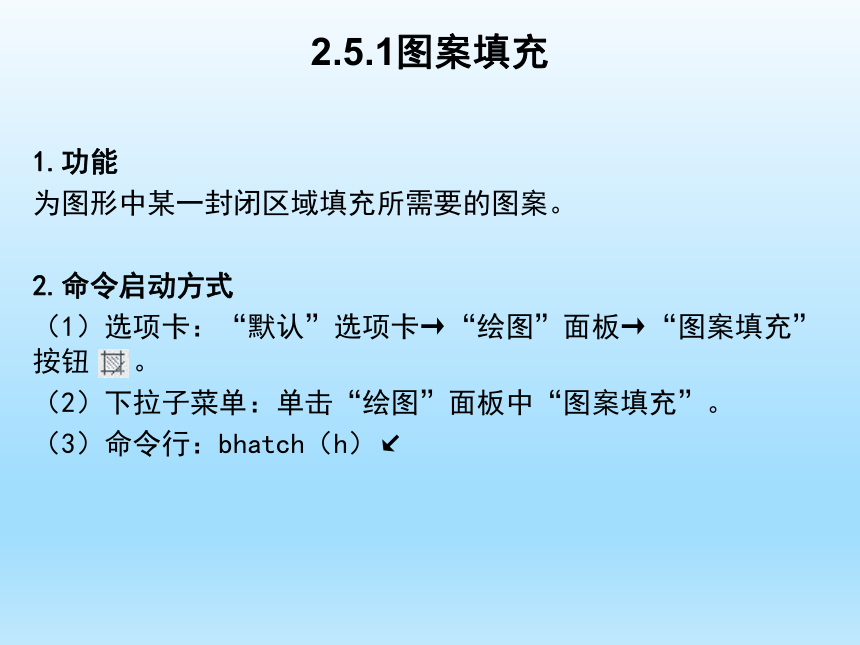

1.功能
为图形中某一封闭区域填充所需要的图案。
2.命令启动方式
（1）选项卡：“默认”选项卡→“绘图”面板→“图案填充”按钮 。
（2）下拉子菜单：单击“绘图”面板中“图案填充”。
（3）命令行：bhatch（h）↙
2.5.1图案填充

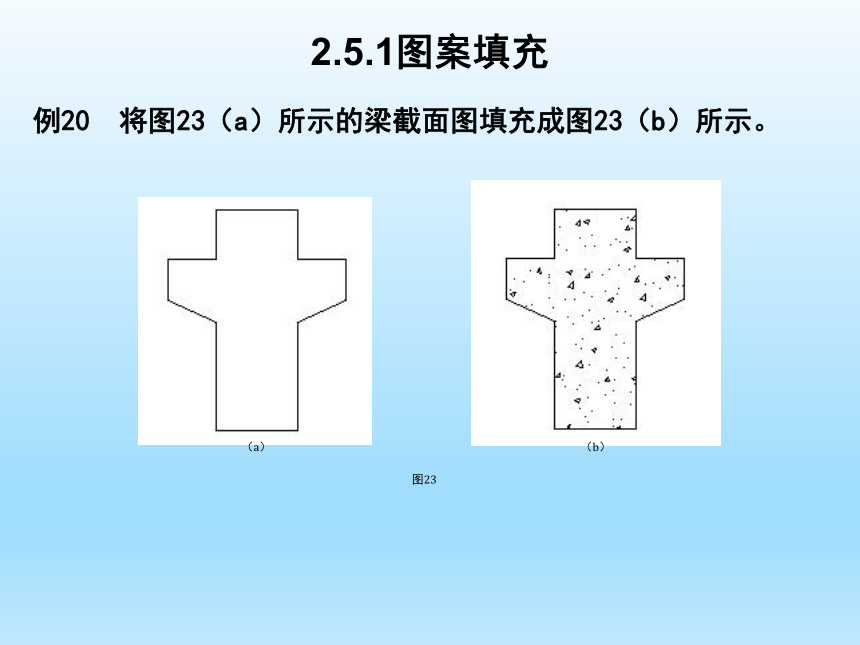

例20 将图23（a）所示的梁截面图填充成图23（b）所示。
图23
（a）
（b）
2.5.1图案填充

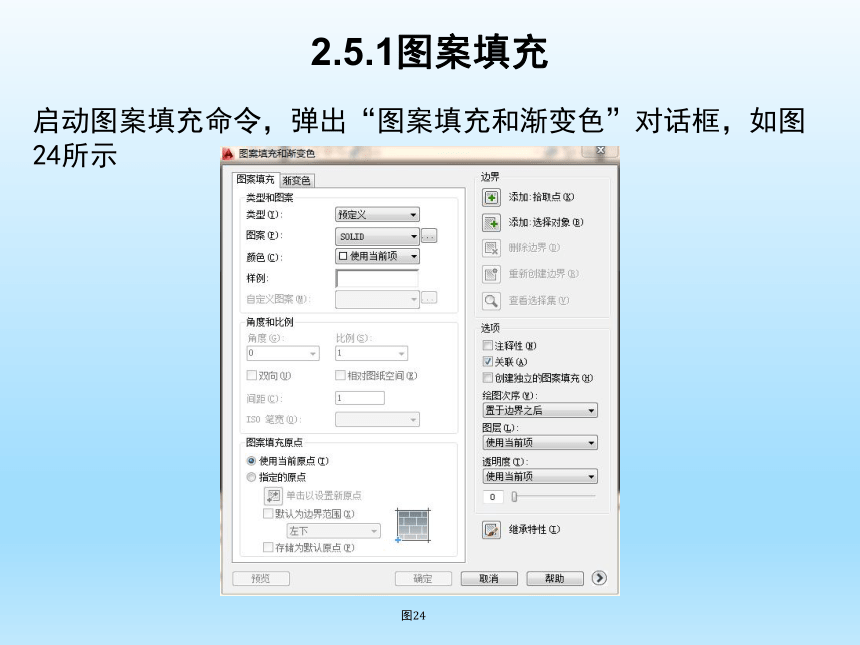

启动图案填充命令，弹出“图案填充和渐变色”对话框，如图24所示
图24
2.5.1图案填充

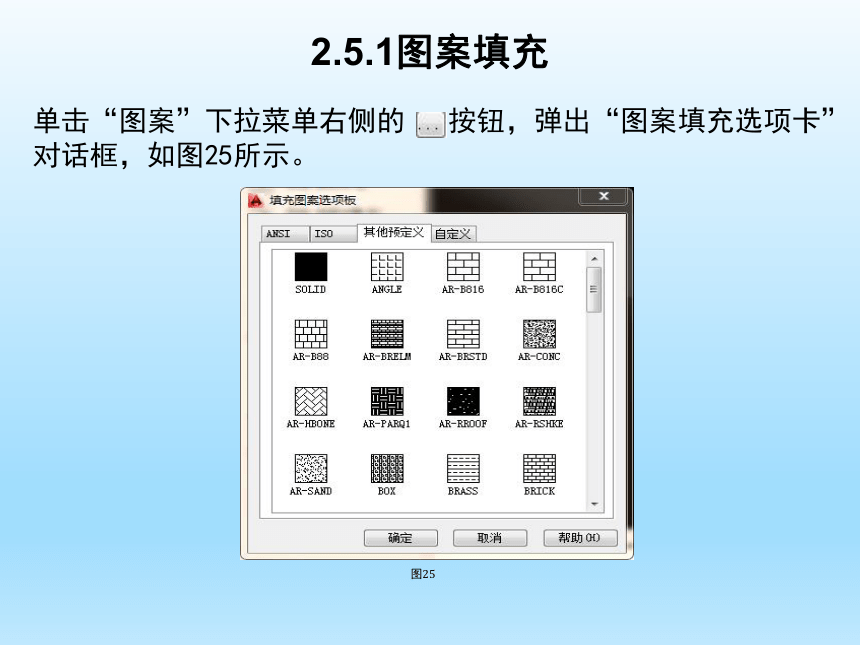

单击“图案”下拉菜单右侧的 按钮，弹出“图案填充选项卡”对话框，如图25所示。
图25
2.5.1图案填充
单击“其他预定义”选项，选择“AR-CONC”填充图案，单击“确定”返回“图案填充和渐变色”对话框。然后单击“添加：拾取点”按钮，回到绘图窗口，封闭图形内部任意一点，回车返回到“图案填充和渐变色”对话框，单击确定，完成填充。
2.5.2填充图案的确定
“图案填充和渐变色”对话框中，“图案填充”包含“类别和图案”、“角度和比例”以及“图案填充远点”三个选项组。
类别和图案
2. 角度和比例
3. 图案填充原点
2.5.3 填充边界的确定
图案填充的边界必须是封闭的直线或者曲线，可以是直线、构造线、射线、多段线、样条曲线、圆、圆弧、椭圆等对象以及由它们形成的图块。如果填充边界是由一定宽度的直线或曲线构成，则系统将以直线或曲线的中心线作为边界。
1. “边界”选项组
“添加：拾取点”按钮：利用拾取封闭图形内部一点的方式填充相应区域。
“添加：选择对象”按钮：利用选择对象的方式确定填充图案的边界。
“删除边界”按钮：删除已选择的填充边界。
“重新创建边界”按钮：重新创建图案填充的边界。
“查看选项集”按钮：回到绘图窗口查看填充区域的边界，单击鼠标右键返回到对话框。
2.5.3 填充边界的确定
2. “选项”选项组
“关联”复选框：确定填充图案与边界的关系。当启用时，若边界形状发生变化，则图案随之变化。当不启用时，边界形状发生变化，图案不随之变化。
“创建独立的图案填充”复选框：利用选择对象的方式确定填充图案的边界。
“删除边界”按钮：删除已选择的填充边界。
“重新创建边界”按钮：重新创建图案填充的边界。
“查看选项集”按钮：回到绘图窗口查看填充区域的边界，单击鼠标右键返回到对话框。
3. “继承特性”按钮
点击此按钮，可以将绘图区域中已有的填充图案作为当前的填充图案，相当于格式刷。对于非关联填充后的图案无法使用“继承特性”。
2.5.3 填充边界的确定
4. “孤岛”选项组
在图案填充过程中，把位于填充边界内部的封闭区域称为孤岛，在孤岛内部的封闭区域也称为孤岛，即孤岛是可以嵌套的。孤岛显示样式有三种：
普通：使用此种孤岛显示样式时，从图案填充的边界开始向内侧填充，当遇到封闭区域（孤岛）的边界时，终止填充，直到遇到第二个封闭区域（孤岛）边界时继续填充。即从填充边界开始向里填充，遇到奇数次相交区域时被填充，遇到偶数次相交区域时不被填充。如图26（a）。
外部：使用此种孤岛显示样式时，从图案填充的边界开始向内侧填充，当遇到封闭区域（孤岛）的边界时，终止填充。如图26（b）。
忽略：使用此种孤岛显示样式时，从图案填充的边界开始向内侧填充，忽略内部所有的封闭区域（孤岛）。如图26（c）。
（a）
（b）
（c）
图26
2.5.3 填充边界的确定
5. “边界保留 ”选项组
用于确定是否将边界保留为对象，并确定应用于边界对象的类型是多段线还是面域。
6. “边界集”选项
用于定义边界集。
7. 允许的间隙
设置将对象用作图案填充边界时可以忽略的最大间隙。默认值为0，此值指定对象必须是封闭区域而且没有间隙。
8. “继承选项”选项
使用继承特性创建图案填充时，控制图案填充原点的位置。
小贴士：
1.图案填充的边界必须是封闭的图形才能进行填充，否则会出现填充不上或者填充错误的情形；
2.填充比例没有固定数值，需要用试错法进行确定。
3.“图案填充和渐变色”对话框，通过点击“图案填充创建”选项板的“选项”右侧的小箭头弹出。
思考与提高
1、利用所学知识填充如图27所示图形。
图27
