项目1 AutoCAD入门
学习目标
熟悉AutoCAD的用户界面组成
熟练运用命令的调用与结束
熟练运用文件管理命令
熟练利用辅助绘图工具提高绘图精度和质量
熟练进行视窗的缩放与移动
学会AutoCAD绘图环境设置
任务1.3 autocad命令的调用与结束

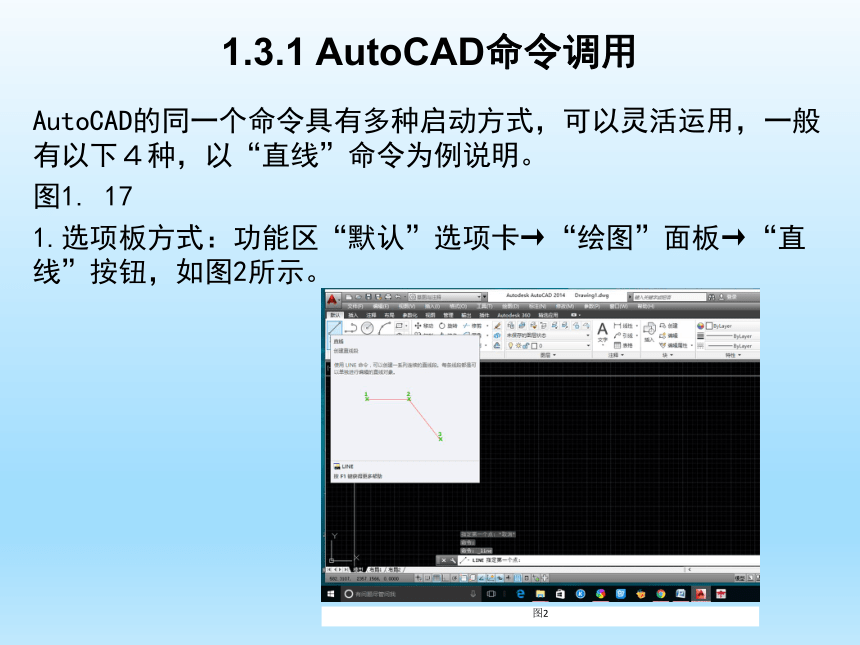

1.3.1 AutoCAD命令调用
AutoCAD的同一个命令具有多种启动方式，可以灵活运用，一般有以下４种，以“直线”命令为例说明。
图1. 17
1.选项板方式：功能区“默认”选项卡→“绘图”面板→“直线”按钮，如图2所示。
图2

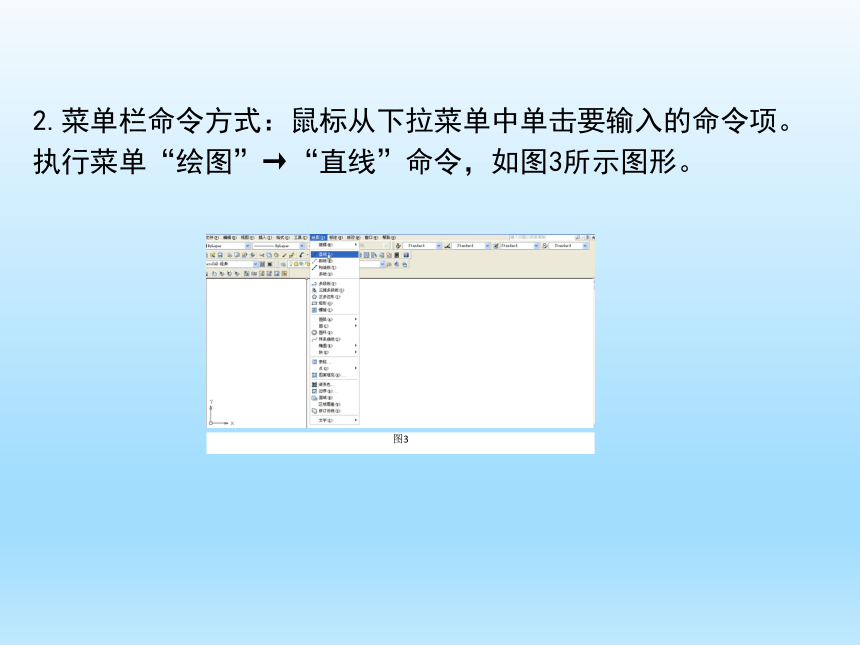

2.菜单栏命令方式：鼠标从下拉菜单中单击要输入的命令项。
执行菜单“绘图”→“直线”命令，如图3所示图形。
图3

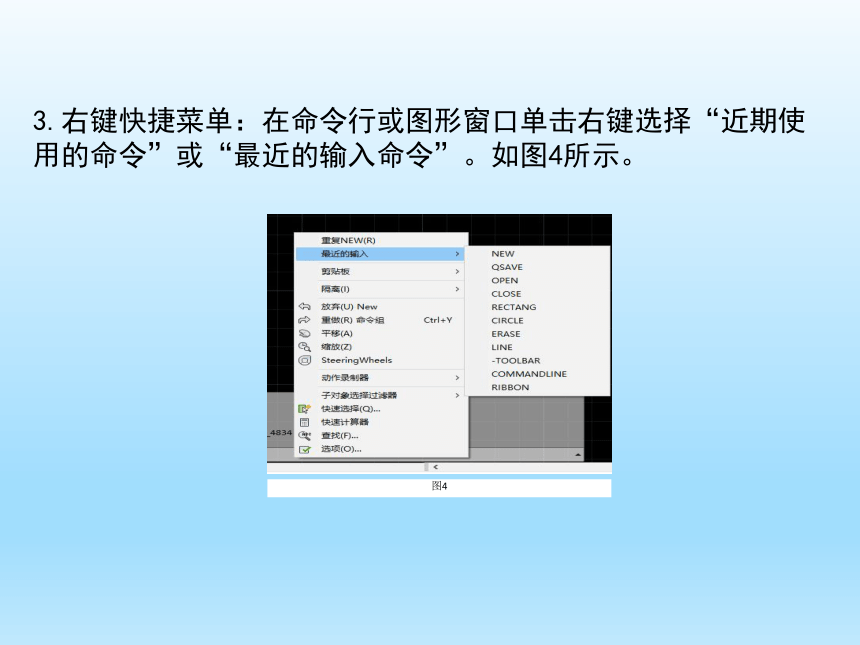

3.右键快捷菜单：在命令行或图形窗口单击右键选择“近期使用的命令”或“最近的输入命令”。如图4所示。
图4

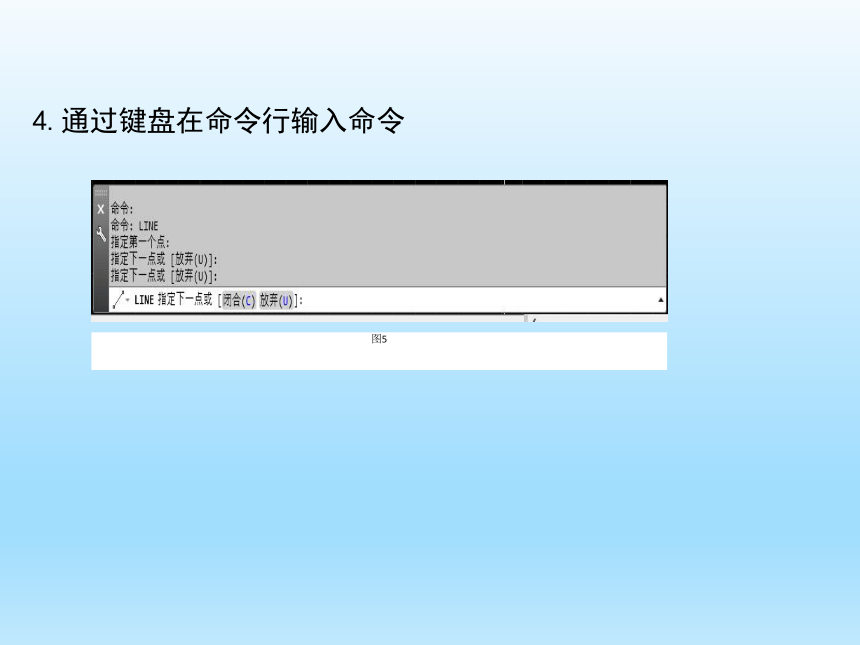

4.通过键盘在命令行输入命令
图5
1.3.2退出正在执行的命令
在使用AutoCAD 2014进行绘图的过程中，可以随时退出正在执行的命令。退出正在执行的命令有以下几种方法：
1.按键盘上的“Esc”键
在执行某个命令后，可以随时按键盘上的“Esc”键退出该命令。
2.按键盘上的“Enter”键
可以按键盘上的“Enter”键来结束某些命令，有时可能需要按两次或者多次“Enter”键才能结束。
3.使用鼠标右键
在执行命令时，单击鼠标右键，在弹出的快捷菜单中选择“取消”，即可结束正在执行的命令。
1.3.3取消已经执行完的命令
1.用快速访问工具栏中的“放弃”按钮
2．使用快捷菜单
3.使用键盘命令
在命令行中输入命令“UNDO”可以取消上一步操作。如果需要取消前面多步操作，可以反复输入命令“UNDO”，或“U”，进行取消操作。
单击鼠标右键，在弹出的快捷菜单中选择“放弃”命令，也可以取消上一步操作。反复选择此命令可以取消前面多步操作。
任务1.4 autocad2014绘图辅助工具
1.4.1 AutoCAD的绘图过程
AutoCAD2014绘图一般按照以下顺序进行：
1.环境设置
包括图形界限、单位、捕捉间隔、对象捕捉方式、尺寸样式、文字样式和图层等的设定。对于单张图纸，其中文字和尺寸样式的设定也可以在使用时随时设定。对于整套图纸，应当全部设定完后保存成模板，以后绘制新图时套用该模板。
2.绘制图形和编辑图形
每张建筑工程施工图纸均包含大量图形元素，在进行绘制时应分图层绘制和管理，每一图层中一般先绘制简单图形，注意采用必要的捕捉、追踪等功能进行精确绘图，然后充分发挥编辑命令和辅助绘图命令的优势，将简单图形编辑为各类复杂的施工图。
3.绘制填充图案
对于一些建筑施工图中需要通过不同图案来表示不同材质或装修时做法时，应在图形绘制完毕后，进行图案填充。
4.书写文字说明及标注尺寸
运用文字输入功能在图纸中书写必要的文字说明，运用标注命令标注图样中全部尺寸，具体应根据图形的种类和要求来标注。
5.保存图形、输出图形
绘图完毕，首先将图形保存，需要时在布局窗口中设置好后输出或硬拷贝。
1.4.2 设置图形界限
图形界限就是用户的工作区域和图纸的边界，AutoCAD工作界面的图形窗口范围没有界限，但绘制的图形大小是有限的，为了更好地显示图形和
1．执行方式
（1）单击“格式”下拉菜单→格式→图形界限。
（2）在命令行中输人“Limits”并回车。
方便操作，需要在绘图之前设置图形界限。
小贴士：图形界限的大小应根据所绘图的大小确定，也可以按照图纸大小确定。由于绘图时是按照1：1绘制，则图纸尺寸应为图幅尺寸×出图比例。
1.4.3 视窗的缩放与移动
1.“zoom”命令
启动Zoom命令有以下三种方式。
（1）下拉菜单方式：单击下拉菜单→“视图”→缩放，打开Zoom子菜单，在其中可选择相应的Zoom命令。
（2）选项板方式：单击功能区→“视图”选项卡→范围命令，选择相应命令
（3）在命令行中输人“zoom“或”z”并回车
2.Pan(视窗平移)
启动Pan命令有以下三种方法。
（1）单击“视图”下拉菜单→平移
（2）单击标准工具栏上的按钮 。
（3）在命令行Command：提示下，输入Pan/P),并回车。
