项目1 AutoCAD入门
学习目标
熟悉AutoCAD的用户界面组成
熟练运用命令的调用与结束
熟练运用文件管理命令
熟练利用辅助绘图工具提高绘图精度和质量
熟练进行视窗的缩放与移动
学会AutoCAD绘图环境设置
任务1.1 autocad简介

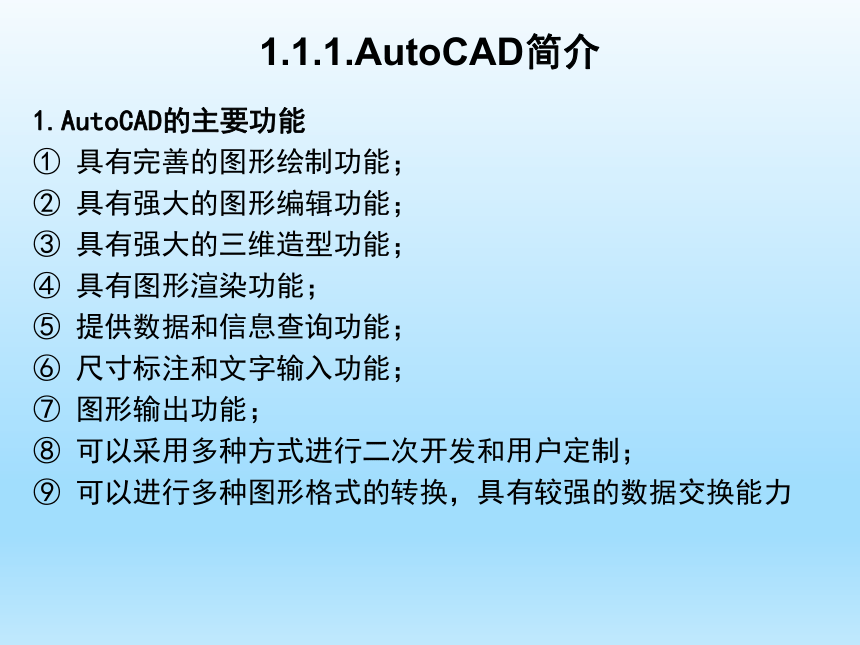

1.1.1.AutoCAD简介
1.AutoCAD的主要功能
具有完善的图形绘制功能；
具有强大的图形编辑功能；
具有强大的三维造型功能；
具有图形渲染功能；
提供数据和信息查询功能；
尺寸标注和文字输入功能；
图形输出功能；
可以采用多种方式进行二次开发和用户定制；
可以进行多种图形格式的转换，具有较强的数据交换能力

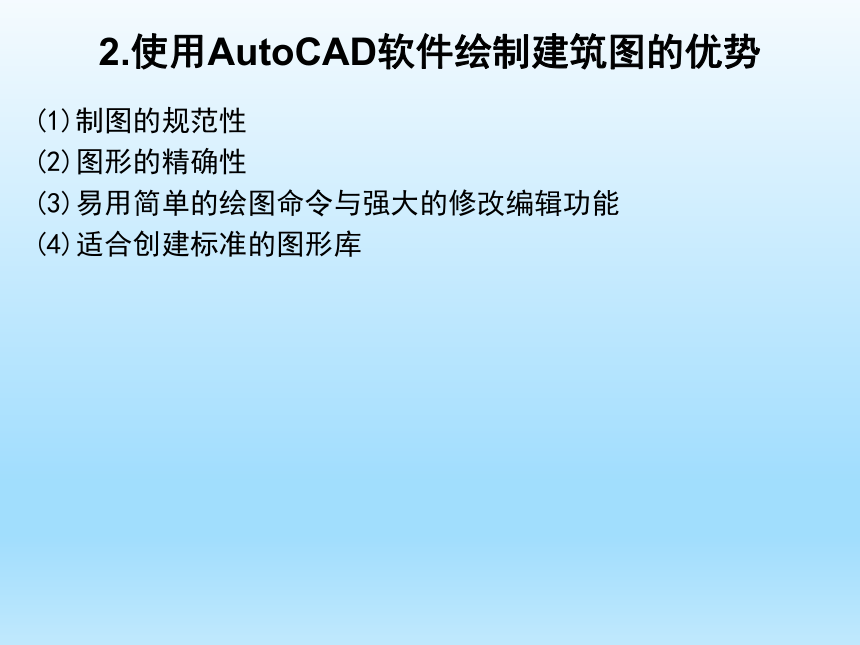

2.使用AutoCAD软件绘制建筑图的优势
(1)制图的规范性
(2)图形的精确性
(3)易用简单的绘图命令与强大的修改编辑功能
(4)适合创建标准的图形库

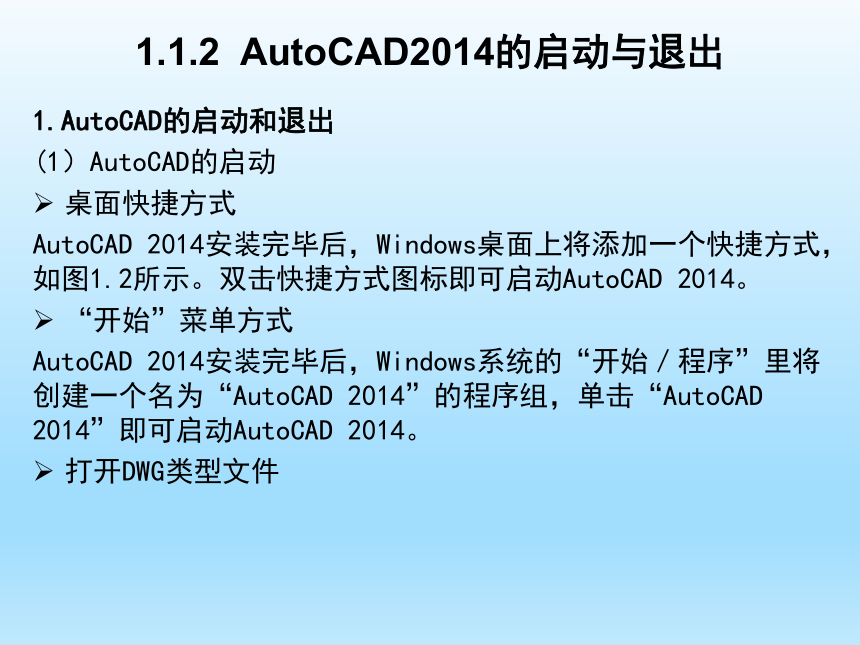

1.1.2 AutoCAD2014的启动与退出
1.AutoCAD的启动和退出
(1）AutoCAD的启动
桌面快捷方式
AutoCAD 2014安装完毕后，Windows桌面上将添加一个快捷方式，如图1.2所示。双击快捷方式图标即可启动AutoCAD 2014。
“开始”菜单方式
AutoCAD 2014安装完毕后，Windows系统的“开始／程序”里将创建一个名为“AutoCAD 2014”的程序组，单击“AutoCAD 2014”即可启动AutoCAD 2014。
打开DWG类型文件

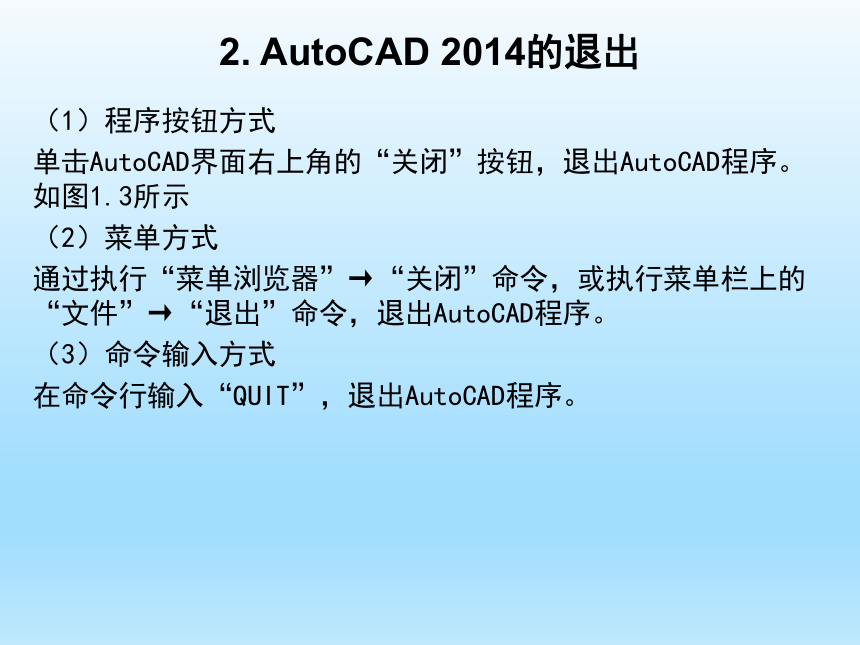

2. AutoCAD 2014的退出
（1）程序按钮方式
单击AutoCAD界面右上角的“关闭”按钮，退出AutoCAD程序。如图1.3所示
（2）菜单方式
通过执行“菜单浏览器”→“关闭”命令，或执行菜单栏上的“文件”→“退出”命令，退出AutoCAD程序。
（3）命令输入方式
在命令行输入“QUIT”，退出AutoCAD程序。
1.1.3 AutoCAD2014的用户界面
AutoCAD 2014界面清晰、功能强大、操作简便，主要由【应用程序】菜单、工作空间切换、快速访问工具栏、标题栏、功能区、绘图窗口、命令行和状态栏等元素组成。如图1。
图1
小贴士：调用命令后，命令行中都会出现操作提示，用户一定要根据命令行提示的操作方法进行操作，才可顺利完成全部绘图过程。
绘图辅助工具
捕捉模式：按照设置的间距进行移动和精确定位，可提高绘图精度。
栅格显示：按照设置的间距以网格点显示设置的绘图区域，可提供距离和位置参照。
正交模式：将十字光标强行控制在水平或垂直方向上，用于绘制水平和垂直线段。
极轴追踪：按设置的增量角度及其倍数引出相应的极轴追踪虚线，进行精确定位。
对象捕捉：捕捉图形对象的圆心、端点、中点、垂足、切点等13个特征点。
对象追踪：以图形对象上的某些特征点作为参照点来追踪其它位置的点。
DUCS：允许/禁止动态UCS，UCS为用户坐标。
DYN：动态输入，在光标指针位置处显示坐标、标注输入和命令提示等。
任务1.2 autocad2014图形文件管理
1.2.1 新建图形文件
应用AutoCAD2014绘图时，首先要创建一个新图形文件，调用命令方法如下：
单击快捷应用程序菜单按钮，打开应用程序菜单，单击“新建”命令
单击快速访问工具栏中“新建”的图标
单击标准工具栏中“新建”的图标
单击“文件”下拉菜单→新建。
命令行中输入“New”，回车
1.2.2打开已有图形文件
当用户要对原有文件进行修改时，需要打开已有图形。调用命令方法如下：
1.单击快捷应用程序菜单按钮，打开应用程序菜单，单击“打开 ”
2.单击快速访问工具栏中“打开”的图标
3.单击标准工具栏中“打开”的图标
4.单击“文件”菜单→打开。
5.命令行中输入“Open”，回车
1.2.3保存图形文件
保存图形文件有“快速保存”、“另存为”两种方式。
1.快速保存
以当前文件名、文件类型、路径保存图形。调用命令方法如下
（1）单击快捷应用程序菜单按钮，打开应用程序菜单，单击“保存 ”
（2）单击快速访问工具栏中“保存”的图标
（3）单击“文件”下拉菜单→保存。
（4）命令行中输入“qsave”，回车。
2.另存为
可以指定新的文件名、文件类型、路径来保存图形。调用命令方法如下。
（1）单击快捷应用程序菜单按钮，打开应用程序菜单， 选择“另存为”
（2）单击快速访问工具栏中“另存为”的图标
（3）单击“文件”菜单→另存为
（4）命令行中输入“save as”，回车
1.2.4关闭图形文件
保存图形文件后可将图形文件关闭。调用命令方法如下：
（1）单击快捷应用程序菜单按钮，打开应用程序菜单， 选择“关闭”
（2）单击“文件”菜单→退出。
（3）命令行中输入“Close”，回车
