项目2 基本的绘图命令

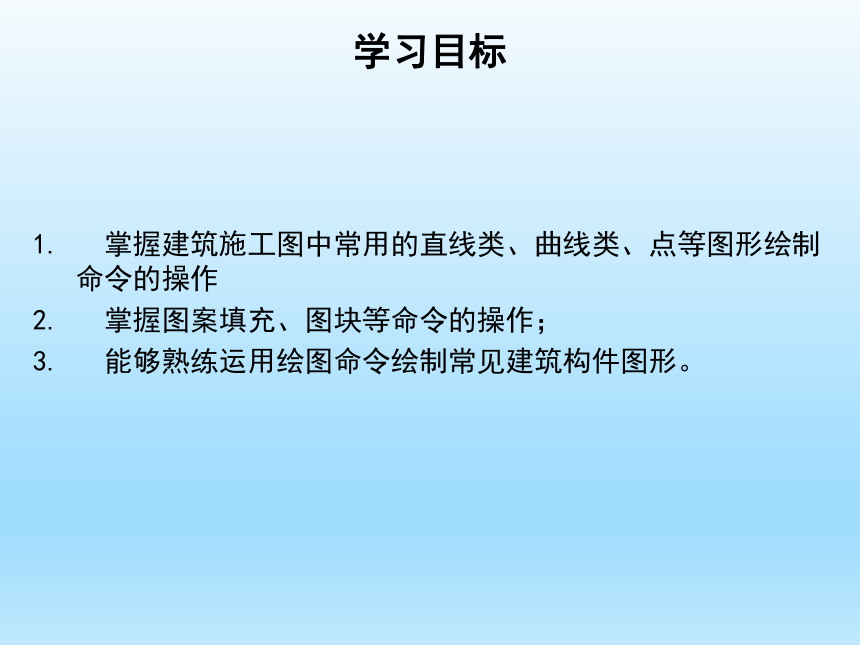

学习目标
掌握建筑施工图中常用的直线类、曲线类、点等图形绘制 命令的操作
掌握图案填充、图块等命令的操作；
能够熟练运用绘图命令绘制常见建筑构件图形。

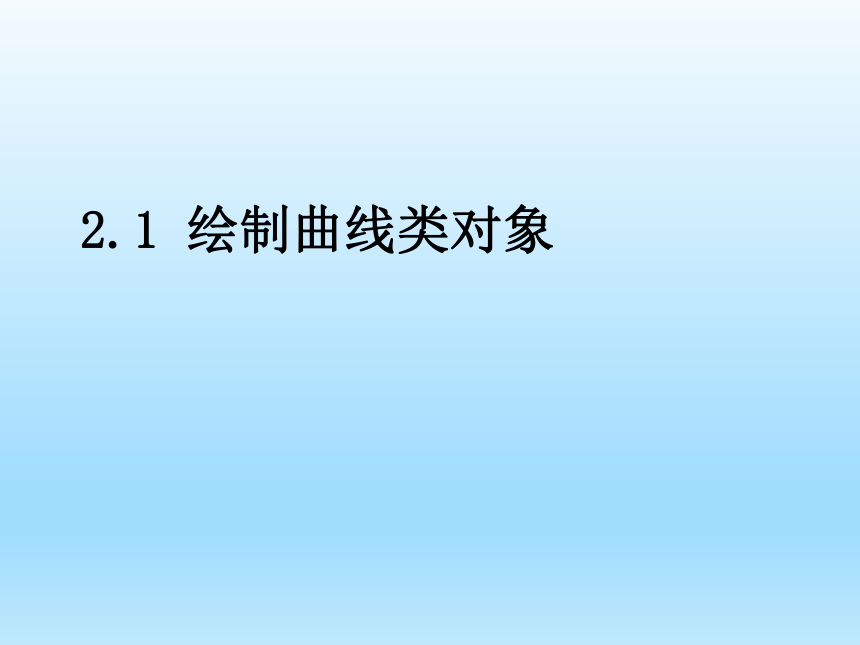

2.1 绘制曲线类对象

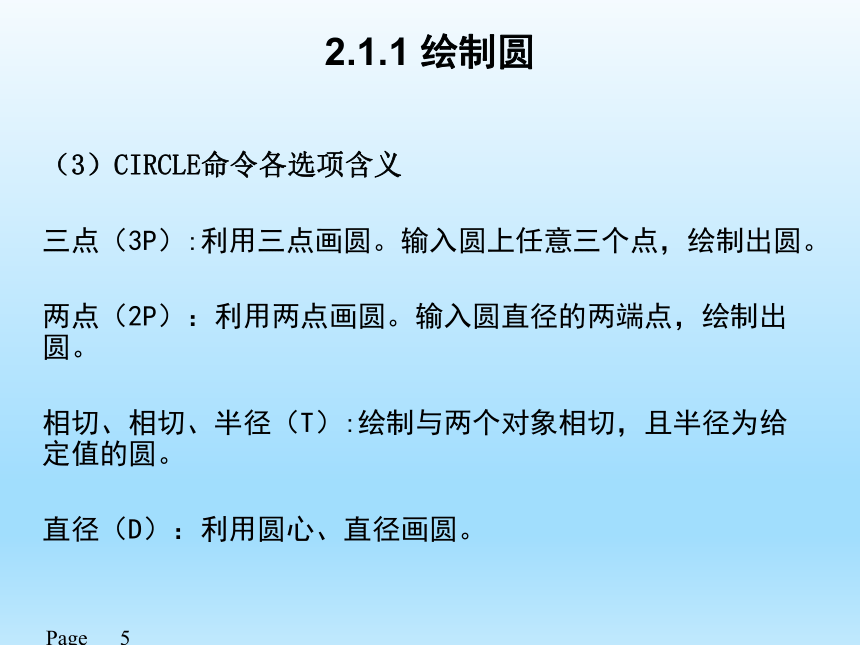

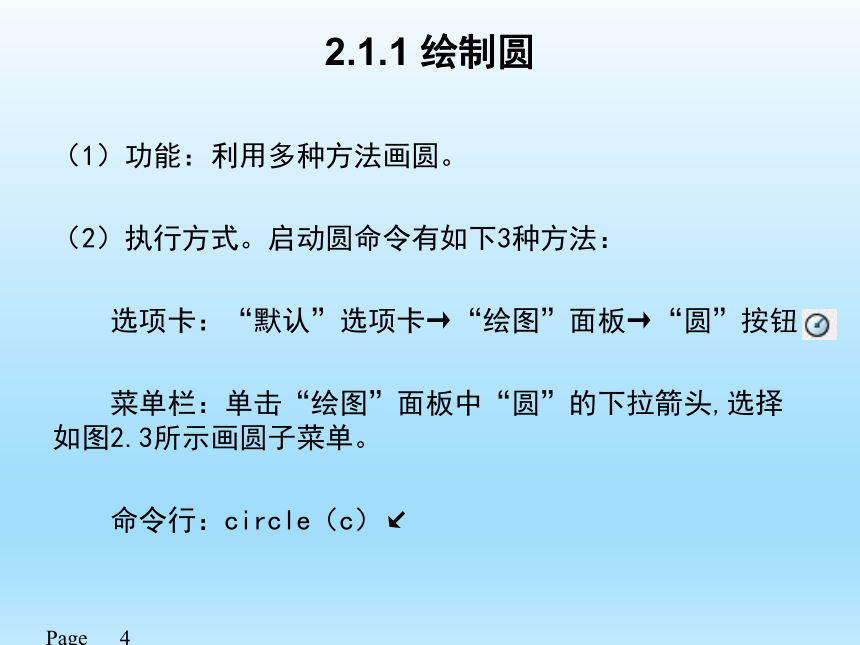

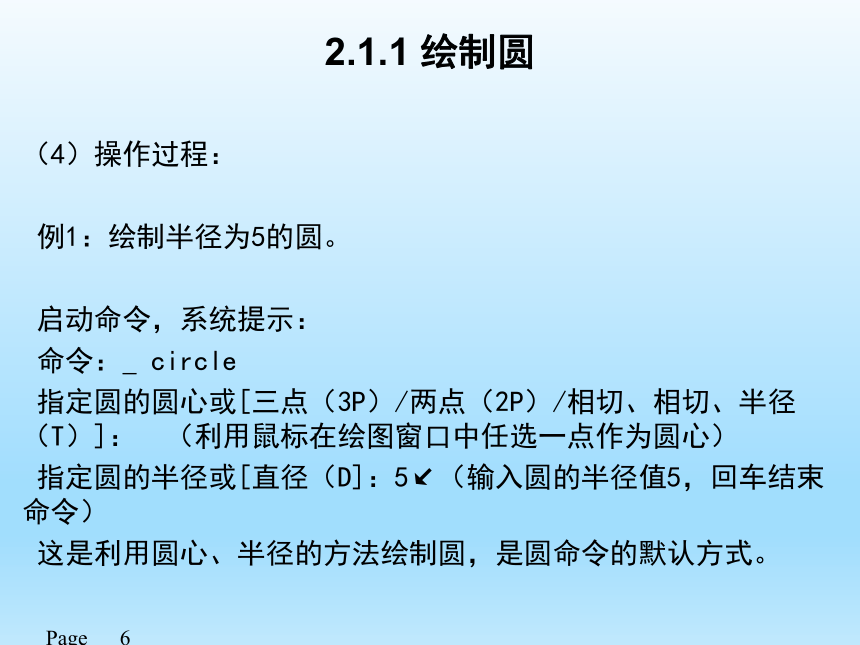

（1）功能：利用多种方法画圆。（2）执行方式。启动圆命令有如下3种方法：选项卡：“默认”选项卡→“绘图”面板→“圆”按钮菜单栏：单击“绘图”面板中“圆”的下拉箭头,选择如图2.3所示画圆子菜单。命令行：circle（c）↙Page 2.1.1绘制圆（3）CIRCLE命令各选项含义三点（3P）:利用三点画圆。输入圆上任意三个点，绘制出圆。两点（2P）：利用两点画圆。输入圆直径的两端点，绘制出圆。相切、相切、半径（T）:绘制与两个对象相切，且半径为给定值的圆。直径（D）：利用圆心、直径画圆。Page 2.1.1绘制圆（4）操作过程：例1：绘制半径为5的圆。启动命令，系统提示：命令：_ circle指定圆的圆心或[三点（3P）/两点（2P）/相切、相切、半径（T）]：（利用鼠标在绘图窗口中任选一点作为圆心）指定圆的半径或[直径（D]：5↙（输入圆的半径值5，回车结束命令）这是利用圆心、半径的方法绘制圆，是圆命令的默认方式。Page 2.1.1绘制圆2.1.1 绘制圆

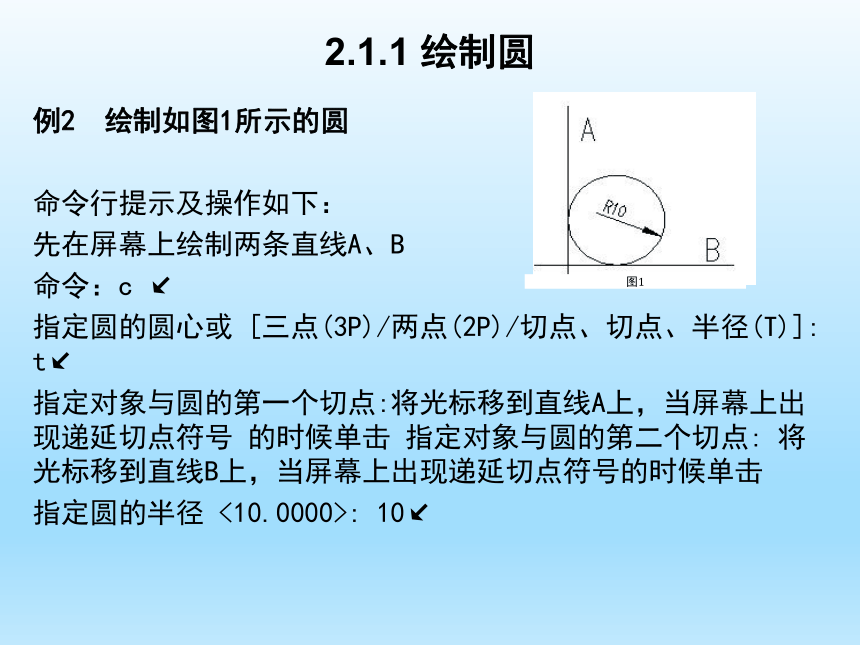

例2 绘制如图1所示的圆
命令行提示及操作如下：
先在屏幕上绘制两条直线A、B
命令：c ↙
指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: t↙
指定对象与圆的第一个切点:将光标移到直线A上，当屏幕上出现递延切点符号 的时候单击 指定对象与圆的第二个切点: 将光标移到直线B上，当屏幕上出现递延切点符号的时候单击
指定圆的半径 <10.0000>: 10↙
图1
2.1.1 绘制圆

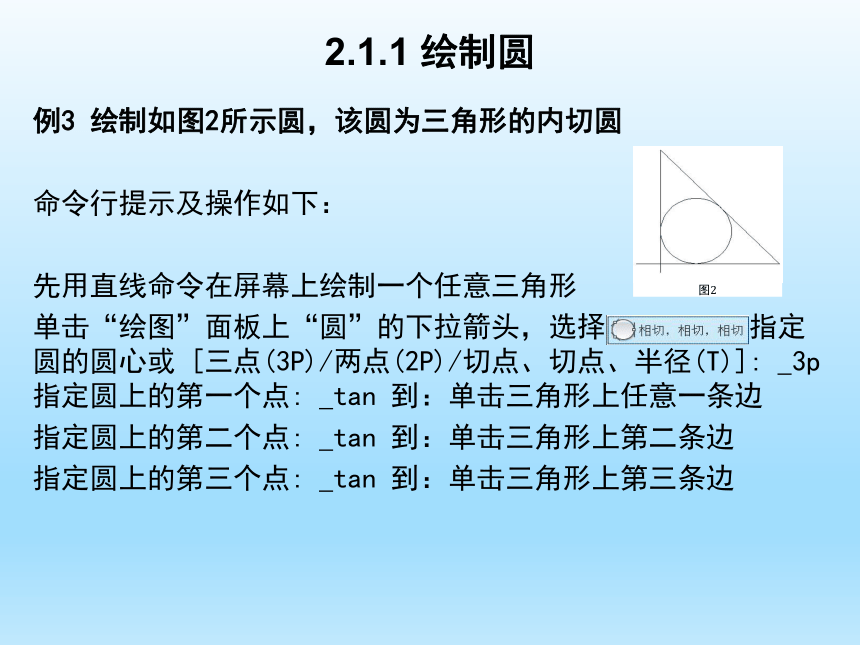

例3 绘制如图2所示圆，该圆为三角形的内切圆
命令行提示及操作如下：
先用直线命令在屏幕上绘制一个任意三角形
单击“绘图”面板上“圆”的下拉箭头，选择 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: _3p 指定圆上的第一个点: _tan 到：单击三角形上任意一条边
指定圆上的第二个点: _tan 到：单击三角形上第二条边
指定圆上的第三个点: _tan 到：单击三角形上第三条边
图2

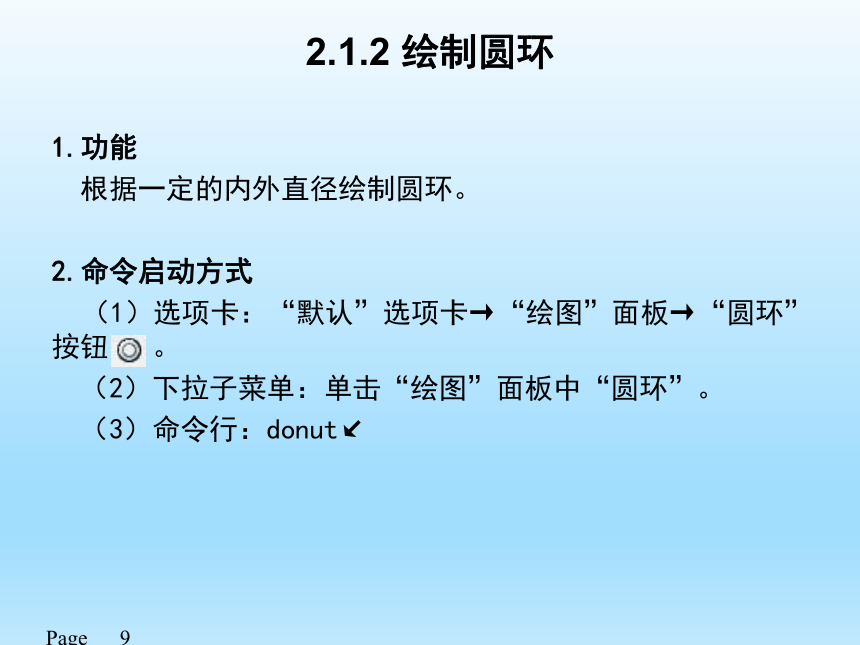

1.功能根据一定的内外直径绘制圆环。2.命令启动方式（1）选项卡：“默认”选项卡→“绘图”面板→“圆环”按钮。（2）下拉子菜单：单击“绘图”面板中“圆环”。（3）命令行：donut↙Page 2.1.2绘制圆环例4绘制如图3所示的圆环，其中内径为20，外径为30。命令行提示及操作如下：命令: _donut↙指定圆环的内径<0.5000>: 20↙指定圆环的外径<1.0000>: 30↙指定圆环的中心点或<退出>:用鼠标左键或者输入坐标的方式指定圆环中心的位置，然后点击鼠标右键结束命令Page 2.1.2绘制圆环图31.功能利用多种方法绘制圆弧。2.命令启动方式（1）选项卡：“默认”选项卡→“绘图”面板→“圆弧”按钮。（2）下拉子菜单：单击“绘图”面板中“圆弧”的下拉箭头,选择画圆弧子菜单。（3）命令行：arc↙Page 2.1.3绘制圆弧2.1.3 绘制圆弧
3.圆弧的11种画法
三点（p）:三点画弧，指定圆弧的起点，终点及圆弧上任意一点绘制圆弧。
起点、圆心:首先确定圆弧的起点和圆心，然后再通过确定圆弧的端点、角度或者长度来绘制一段圆弧。
起点、端点：首先确定圆弧的起点和端点，然后再通过确定圆弧的弧心角、方向或者半径来绘制一段圆弧。
圆心、起点：首先确定圆弧的圆心和起点，然后再通过确定圆弧的端点、弧心角或者弦长来绘制一段圆弧。
继续：用于连续绘制圆弧。当绘制完一段圆弧后，继续执行此操作，可接着前一段圆弧继续绘制圆弧，并且以前一段圆弧的终点作为新圆弧的起点，以前一段圆弧的终点处的切线方向作为新圆弧的起点处的切线方向，即前一段圆弧与新圆弧相切。
2.1.3 绘制圆弧
例5 绘制如图4所示图形。
命令行提示及操作如下：
命令: _line↙
指定第一个点：在绘图区域任选一点作为A点
指定下一点或 [放弃(U)]: @0,-30↙ 输入C点相对于A点的坐标，绘制直线AC
指定下一点或 [放弃(U)]:@30,0↙ 输入B点相对C点的坐标，绘制直线CB
指定下一点或 [放弃(U)]:回车结束命令
命令: _arc↙
圆弧创建方向: 逆时针(按住 Ctrl 键可切换方向)。
指定圆弧的起点或 [圆心(C)]:捕捉B点并用鼠标左键点击B点
指定圆弧的第二个点或 [圆心(C)/端点(E)]: _c 指定圆弧的圆心:捕捉C点并用鼠标左键点击C点
指定圆弧的端点或 [角度(A)/弦长(L)]:捕捉A点并用鼠标左键点击A点，回车结束命令
图4
2.1.4 绘制椭圆
1.功能
绘制椭圆或椭圆弧。
2.命令启动方式
（1）选项卡：“默认”选项卡→“绘图”面板→“椭圆”按钮 。
（2）下拉子菜单：单击“绘图”面板中“椭圆”下拉列表。
（3）命令行：ellipse（el）↙
2.1.4 绘制椭圆
3.ELLIPSE命令各选项含义
圆弧（A）:绘制椭圆弧。
中心点（C）:通过指定椭圆的中心点，一个轴的一个端点和另一个轴的半轴长来绘制椭圆。
旋转（R）:根据椭圆的短轴和长轴之比把一个圆绕定义的第一轴旋转成椭圆，若输入0，则绘制出圆。
参数(P):通过指定一个参数来确定椭圆弧的一个端点。
包含角度（I）：指定椭圆弧所包含的角的大小。
2.1.4 绘制椭圆
例6 绘制长轴为30短轴为20的椭圆。
命令行提示及操作如下：
命令: _ellipse↙
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]:在绘图区域任选一点作为长轴的一个端点
指定轴的另一个端点: @30,0↙ 绘制长轴的另一个端点
指定另一条半轴长度或 [旋转(R)]: 10↙ 输入另一条轴的半轴长度，回车结束命令
2.1.4 绘制椭圆
例7 绘制起始角度为30度、终止角度为210度的椭圆，如图5所示。
命令行提示及操作如下： 命令: _ellipse↙
指定椭圆的轴端点或 [圆弧(A)/中心点(C)]: _a↙
指定椭圆弧的轴端点或 [中心点(C)]: c↙
指定椭圆弧的中心点:确定椭圆的中心点
指定轴的端点:确定轴的终点
指定另一条半轴长度或 [旋转(R)]:确定第二条轴的端点
指定起点角度或 [参数(P)]: 30↙
指定端点角度或 [参数(P)/包含角度(I)]: 210↙
图5
2.1.5 样条曲线
1.功能
绘制样条曲线或将多段线的拟合样条曲线转换为样条曲线。
2.命令启动方式
（1）选项卡：“默认”选项卡→“绘图”面板→“样条曲线拟合”按钮 或者“样条曲线控制点”按钮 。
（2）下拉子菜单：单击“绘图”面板中的“样条曲线”。
（3）命令行：spline(spl)↙
2.1.5 样条曲线
3. spline命令各选项含义
方式（M）:选择样条曲线的绘制方式，有拟合与控制点两种方式。
拟合：通过指定样条曲线必须经过的拟合点来创建 3 阶（三次）B 样条曲线。在公差值大于 0（零）时，样条曲线必须在各个点的指定公差距离内。
控制点：通过指定控制点来创建样条曲线。使用此方法创建 1 阶（线性）、2 阶（二次）、3 阶（三次）直到最高为 10 阶的样条曲线。通过移动控制点调整样条曲线的形状通常可以提供比移动拟合点更好的效果。
节点（K）：指定节点参数化，是一种计算方法，用来确定样条曲线中连续拟合点之间的零部件曲线如何过渡。
2.1.5 样条曲线
对象（O）：把多段线使用PEDIT命令拟合的样条曲线转换为样条曲线，转换后的样条曲线可以使用SPLINEDIT命令进行编辑。
阶数（D）: 设置生成的样条曲线的多项式阶数。使用此选项可以创建 1 阶（线性）、2 阶（二次）、 3 阶（三次）直到最高 10 阶的样条曲线。
起点切向（T）：确定起点后，选择此选项，要求确定样条曲线在起始点的切线方向，同时在起点与当前光标点之间出现一条虚线来表示样条曲线起点处的切线方向。
端点切向（T）：确定终点的切线方向。
公差（F）：确定样条曲线的拟合公差。
闭合（C）：封闭样条曲线，使起点和终点相连并形成光滑的样条曲线。
2.1.5 样条曲线
例8 绘制如图6所示的样条曲线
命令行提示及操作如下：
命令: _spline
当前设置: 方式=拟合 节点=平方根
指定第一个点或 [方式(M)/节点(K)/对象(O)]:捕捉A点，并用鼠标左键点击
输入下一个点或 [起点切向(T)/公差(L)]:捕捉B点，并用鼠标左键点击
输入下一个点或 [端点相切(T)/公差(L)/放弃(U)]:捕捉C点，并用鼠标左键点击
输入下一个点或 [端点相切(T)/公差(L)/放弃(U)/闭合(C)]:捕捉D点，并用鼠标左键点击
输入下一个点或 [端点相切(T)/公差(L)/放弃(U)/闭合(C)]:捕捉E点，并用鼠标左键点击
输入下一个点或 [端点相切(T)/公差(L)/放弃(U)/闭合(C)]：回车结束命令
图6
思考与提高
想一想，图7可以用几种方法绘制出来？
图7
