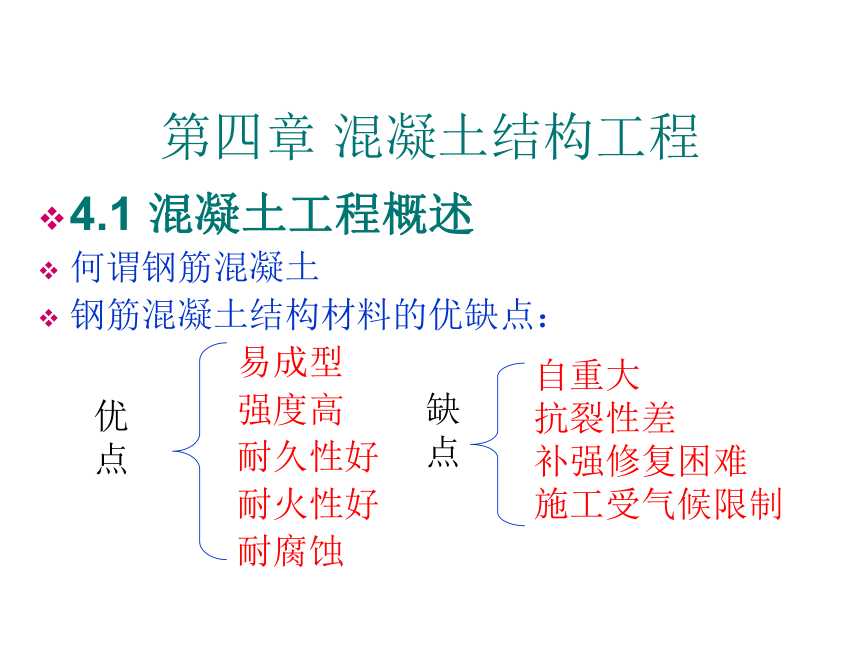

第四章 混凝土结构工程
4.1 混凝土工程概述
何谓钢筋混凝土
钢筋混凝土结构材料的优缺点：
易成型
强度高
耐久性好
耐火性好
耐腐蚀
优点
缺点
自重大
抗裂性差
补强修复困难
施工受气候限制

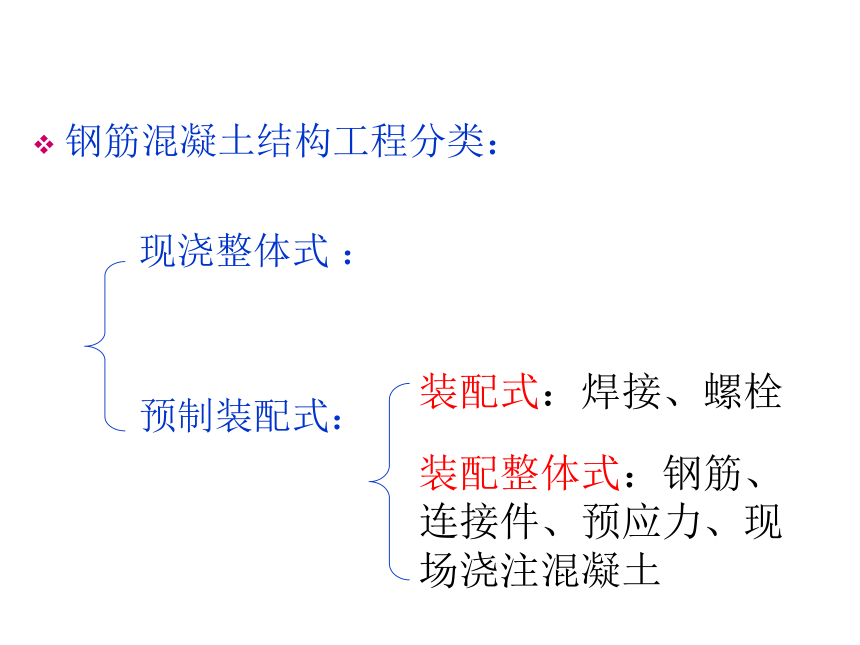

钢筋混凝土结构工程分类：
现浇整体式 ：
预制装配式：
装配式：焊接、螺栓
装配整体式：钢筋、连接件、预应力、现场浇注混凝土

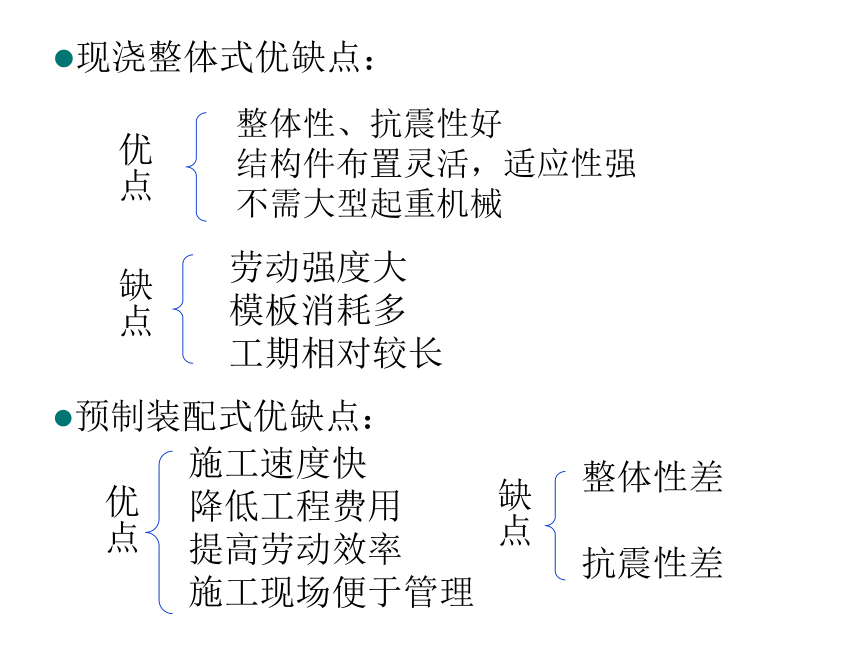

整体性、抗震性好
结构件布置灵活，适应性强
不需大型起重机械
优点
缺点
劳动强度大
模板消耗多
工期相对较长
预制装配式优缺点：
现浇整体式优缺点：
优点
施工速度快
降低工程费用
提高劳动效率
施工现场便于管理
缺点
整体性差
抗震性差

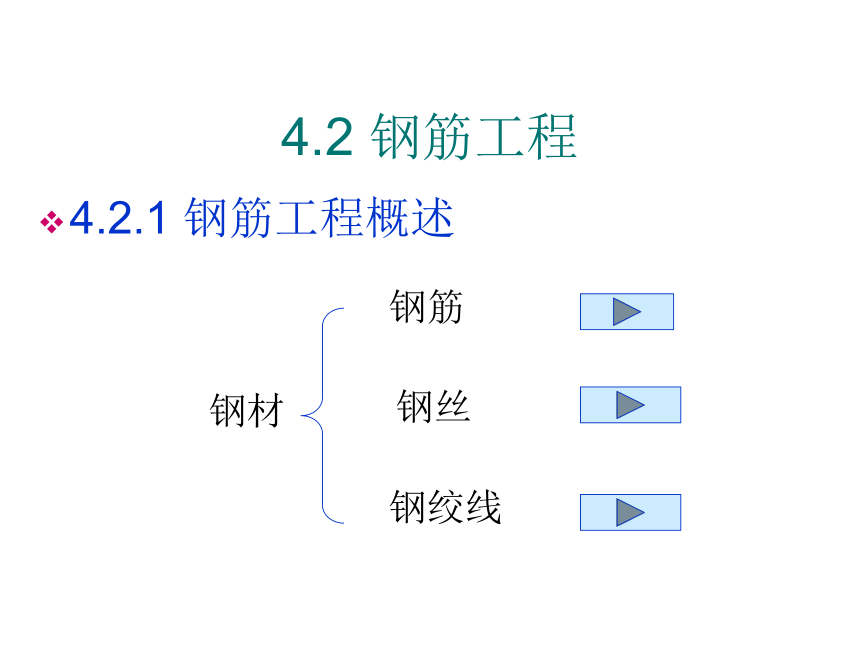

4.2 钢筋工程
4.2.1 钢筋工程概述
钢材
钢筋
钢丝
钢绞线

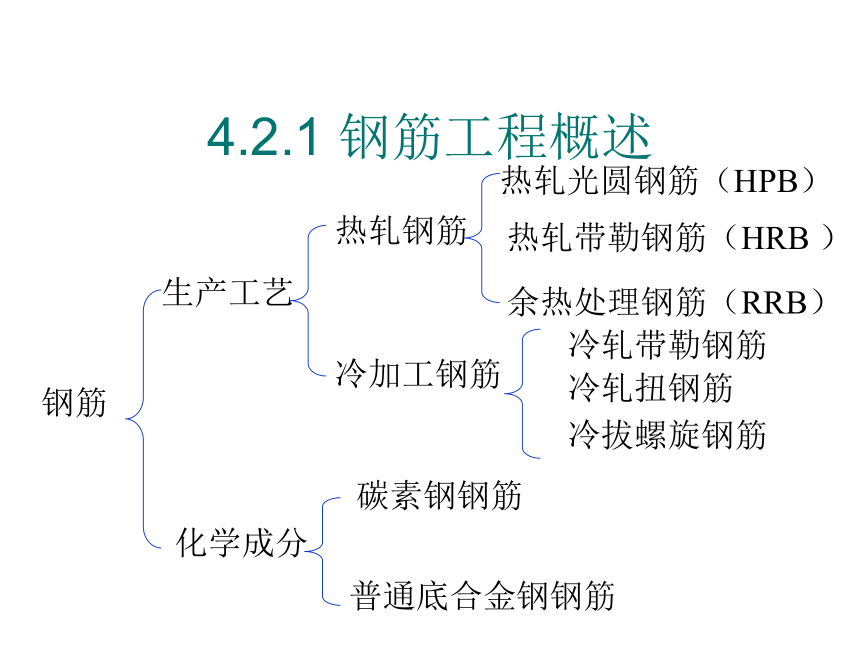

4.2.1 钢筋工程概述
钢筋
热轧钢筋
化学成分
生产工艺
冷加工钢筋
余热处理钢筋（RRB）
热轧带勒钢筋（HRB ）
热轧光圆钢筋（HPB）
冷拔螺旋钢筋
冷轧扭钢筋
冷轧带勒钢筋
碳素钢钢筋
普通底合金钢钢筋

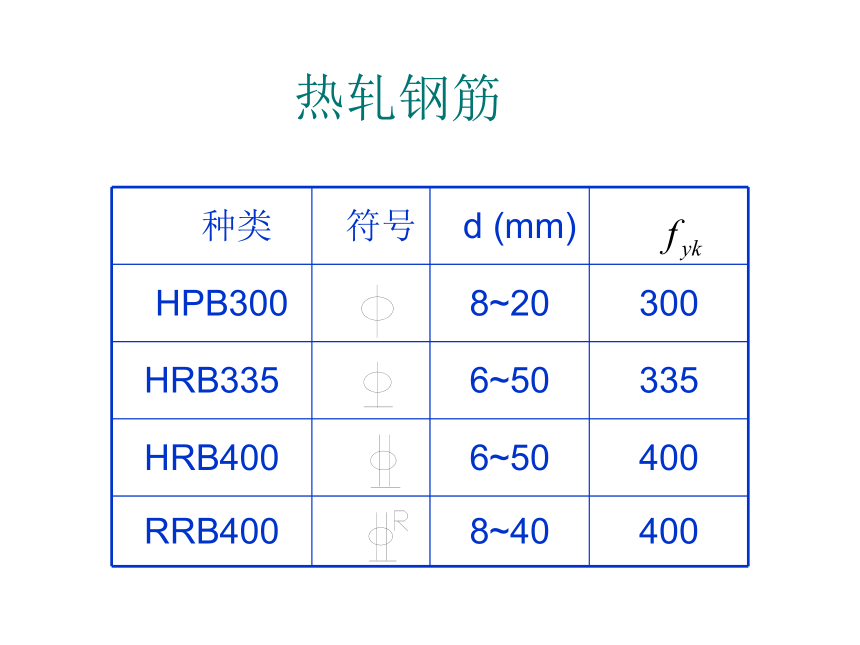

热轧钢筋
种类 符号 d (mm)
HPB300 8~20 300
HRB335 6~50 335
HRB400 6~50 400
RRB400 8~40 400

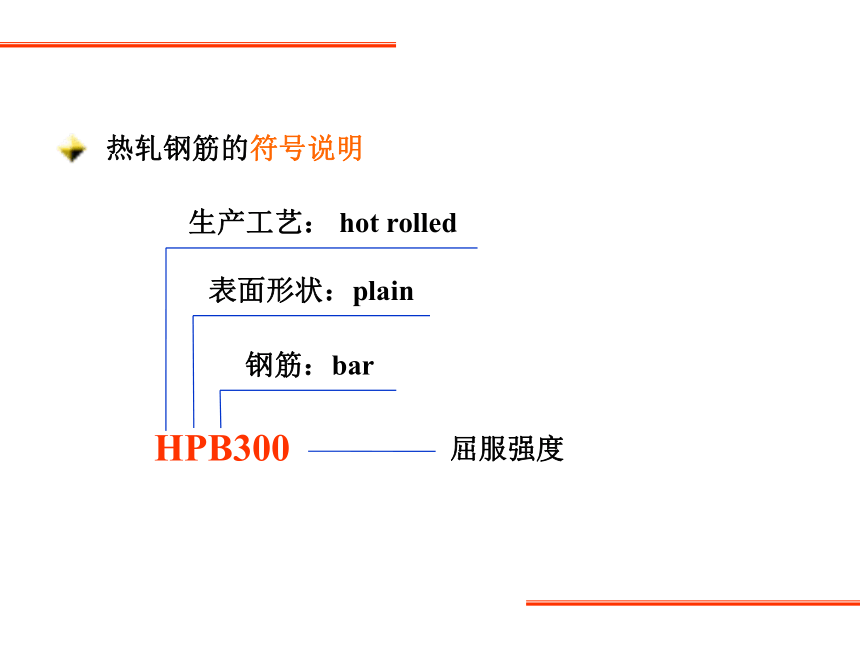

热轧钢筋的符号说明
HPB300
生产工艺： hot rolled
表面形状：plain
钢筋：bar
屈服强度

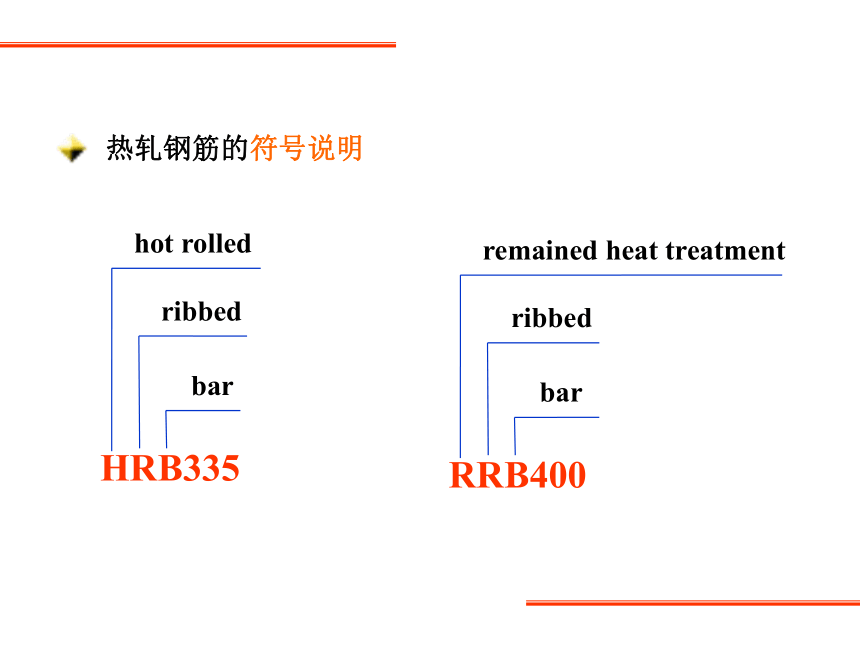

热轧钢筋的符号说明
HRB335
hot rolled
ribbed
bar
RRB400
remained heat treatment
ribbed
bar

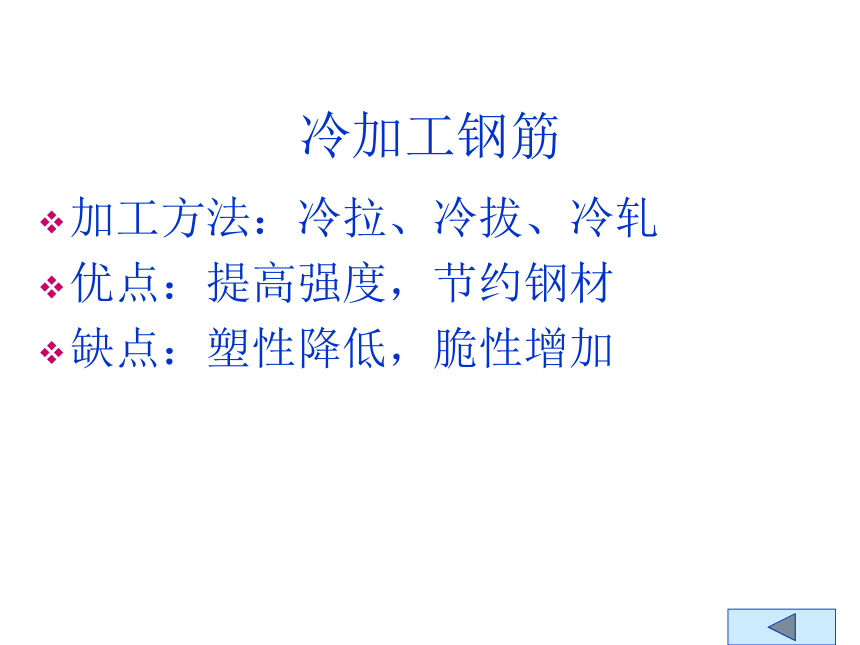

冷加工钢筋
加工方法：冷拉、冷拔、冷轧
优点：提高强度，节约钢材
缺点：塑性降低，脆性增加
钢筋规格
HPB300
6，8，10，12
HRB335
12，14，16，18，20，22，25，28，32，36，40
HRB400
6，8，10， 12，14，16，18，20，22，25，28，32，36，40
钢筋标注
梁柱内钢筋（总数）
墙、板内钢筋及箍筋
（直径、间距）
钢筋根数
钢筋种类代号
钢筋直径
钢筋间距
钢筋种类代号
钢筋直径
钢筋代号、直径、数量、间距
钢筋按直径大小分为：钢丝（直径3～5mm）、细钢筋（直径6～10mm）、中粗钢筋（直径12～20mm）和粗钢筋（直径大于20mm）。钢丝有冷拔钢丝、碳素钢丝及刻痕钢丝。直径大于12mm粗钢筋一般轧成长度为6～12m一根；钢丝及直径为6～12mm细钢筋，一般卷成圆盘。
4.2.1 钢筋工程概述
钢丝
刻痕钢丝
碳素钢丝
冷拔低碳钢丝
钢筋的外形
热轧钢筋
4.2.1 钢筋工程概述
钢绞线一般由7根圆钢丝捻成，钢丝为高强钢丝。
预应力钢筋
预应力钢筋的符号说明
钢绞线 S—— Strand
光面钢丝 P—— Plain
刻痕钢丝 I—— Indented
螺旋肋钢丝 H—— Helix
热处理钢筋 HT—— Heat-treated
4.2.2钢筋的进场验收
钢筋运到工地时，应有出厂质量证明书或试验报告单，并按品种、批号及直径分批验收，每批重量热轧钢筋不超过60 t，钢绞线为20t，验收内容包括钢筋标牌和外观检查，并按有关规定取样进行机械性能试验，钢筋的性能包括化学成分及力学性能(屈服点、抗拉强度、伸长率及冷弯指标)。
1. 外观检查
应对钢筋进行全数外观检查。检查内容包括钢筋是否平直、有无损伤，表面是否有裂纹、油污及锈蚀等，弯折过的钢筋不得敲直后作受力钢筋使用，钢筋表面不应有影响钢筋强度和锚固性能的锈蚀或污染。
2.力学性能试验：
在力学性能试验时，应从每批的钢筋中任选两根，每根取两个试件分别进行拉伸试验（包括屈服点、抗拉强度和伸长率的测定）和冷弯试验。如有一项试验结果不符合规定，则应从同一批钢筋另取双倍数量的试件重做各项试验，如果仍有一个试件不合格，则该批钢筋为不合格品，应不予验收或降级使用。
钢筋在加工使用中如发现焊接性能或机械性能不良，还应进行化学成分分析或其它专项检验，验收有害成分如硫(s)、磷(P)、砷(As)的含量是否超过规定范围。
进场后钢筋在运输和储存时，不得损坏标志，并应根据品种、规格按批分别挂牌堆放，并标明数量。
4.2.3的堆放
当钢筋运进施工现场后，必须严格按批分等级、牌号、直径、长度挂牌分别堆放，并注明数量，不得混淆。钢筋应尽量堆入仓库或料棚内。条件不具备时，应选择地势较高，土质坚实，较为平坦的露天场地存放。在仓库或场地周围挖排水沟，以利泄水。堆放时钢筋下面要加垫木，离地不宜少于200mm，以防钢筋锈蚀和污染。
钢筋成品要分工程名称和构件名称，按号码顺序存放。同一项工程与同一构件的钢筋要存放在一起，按号挂牌排列，牌上注明构件名称、部位、钢筋类型、尺寸、钢号、直径、根数，不能将几项工程的钢筋混放在一起。同时不要和产生有害气体的车间靠近，以免污染和腐蚀钢筋。
钢筋半成品标识与堆放
