第四章 混凝土结构工程

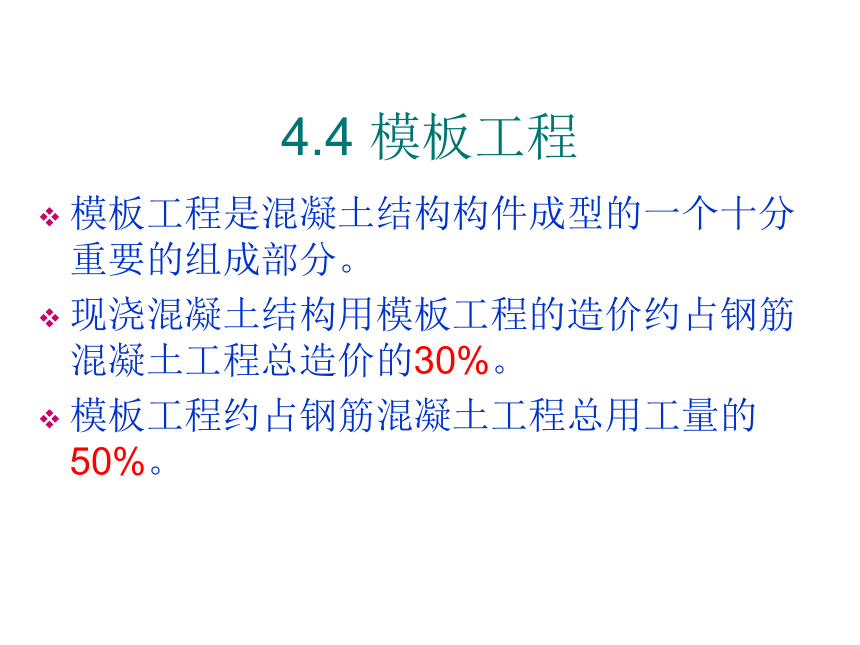

4.4 模板工程
模板工程是混凝土结构构件成型的一个十分重要的组成部分。
现浇混凝土结构用模板工程的造价约占钢筋混凝土工程总造价的30%。
模板工程约占钢筋混凝土工程总用工量的50%。
4.4 模板工程

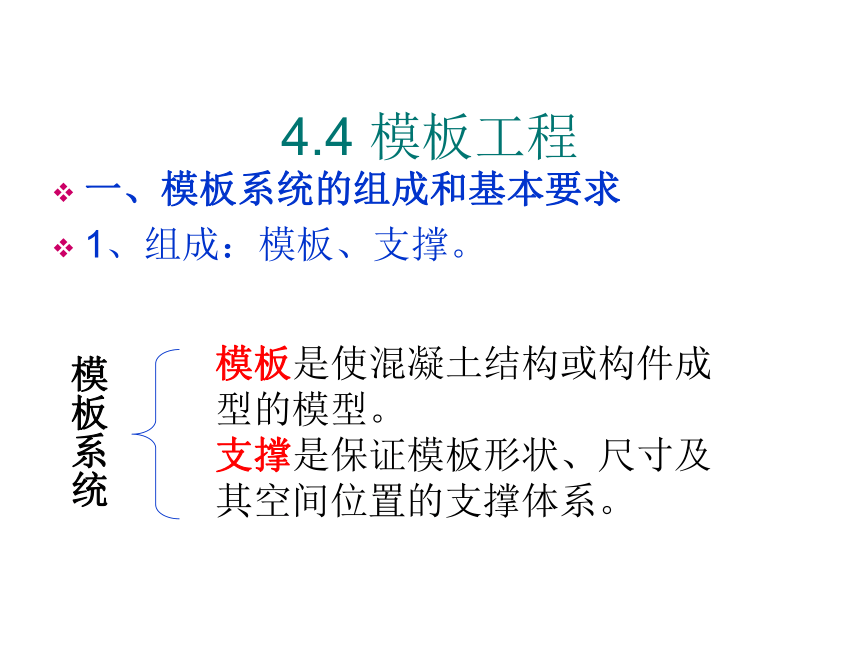

一、模板系统的组成和基本要求
1、组成：模板、支撑。
模板是使混凝土结构或构件成型的模型。
支撑是保证模板形状、尺寸及其空间位置的支撑体系。
模板系统

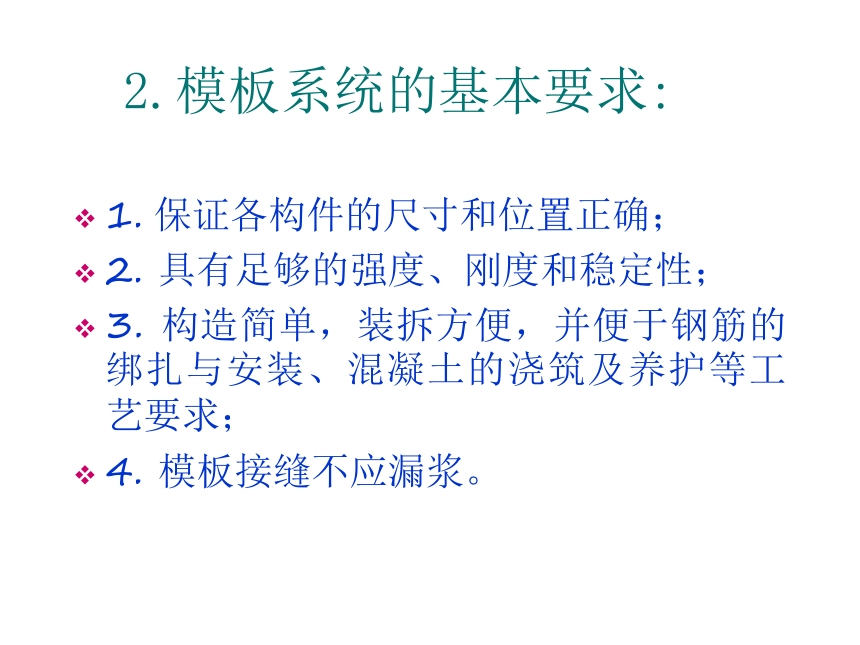

2.模板系统的基本要求:
1. 保证各构件的尺寸和位置正确；
2. 具有足够的强度、刚度和稳定性；
3. 构造简单，装拆方便，并便于钢筋的绑扎与安装、混凝土的浇筑及养护等工艺要求；
4. 模板接缝不应漏浆。

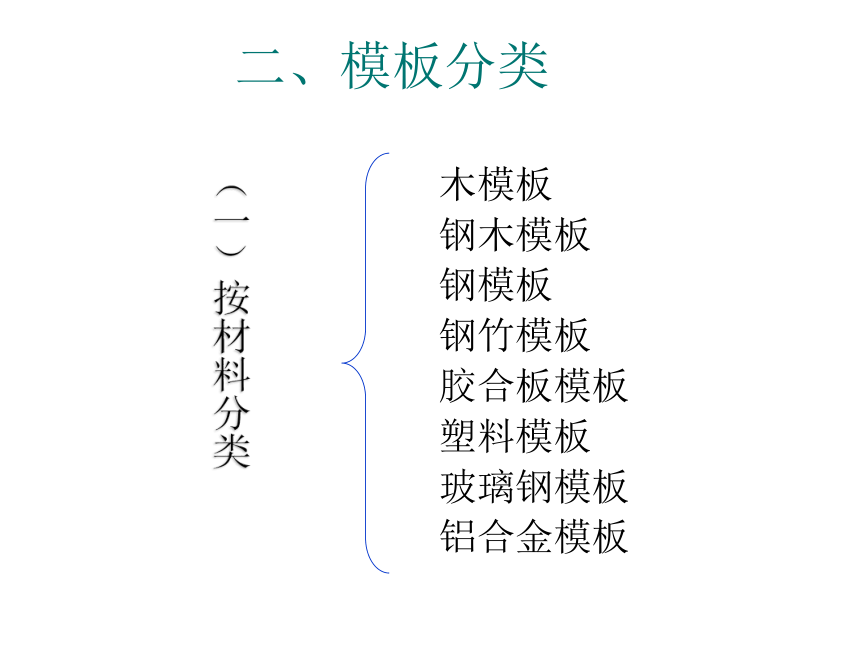

二、模板分类
木模板
钢木模板
钢模板
钢竹模板
胶合板模板
塑料模板
玻璃钢模板
铝合金模板
（一）按材料分类

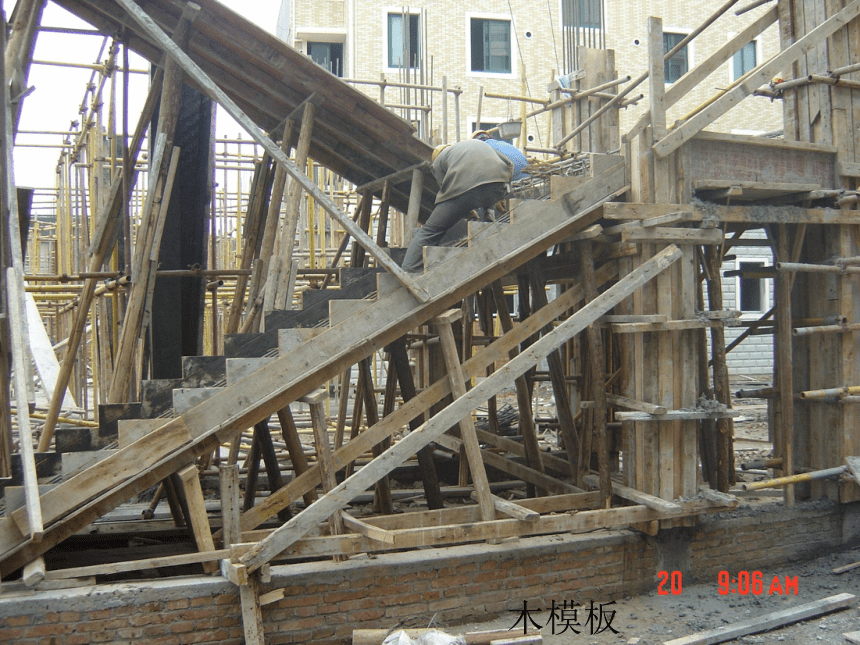

木模板

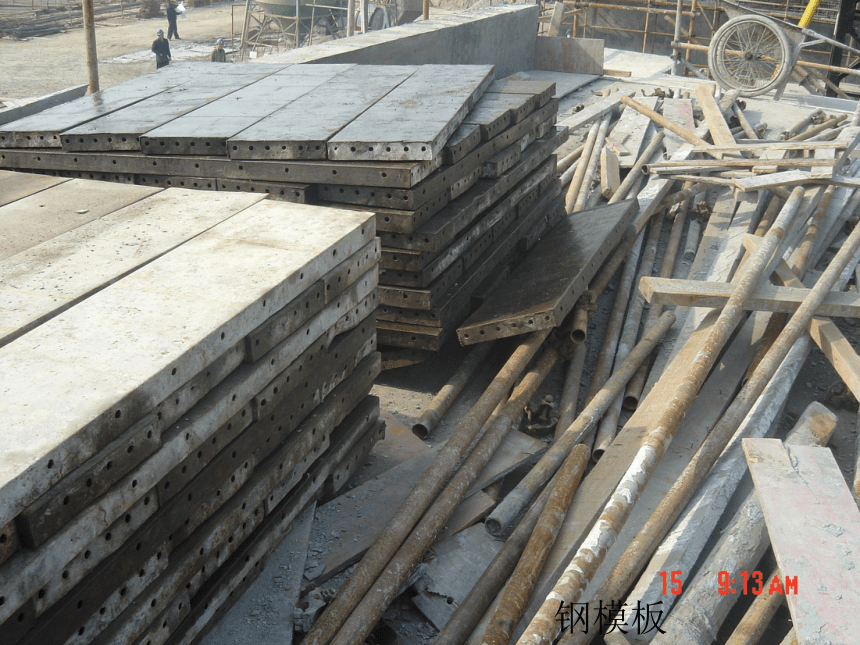

钢模板

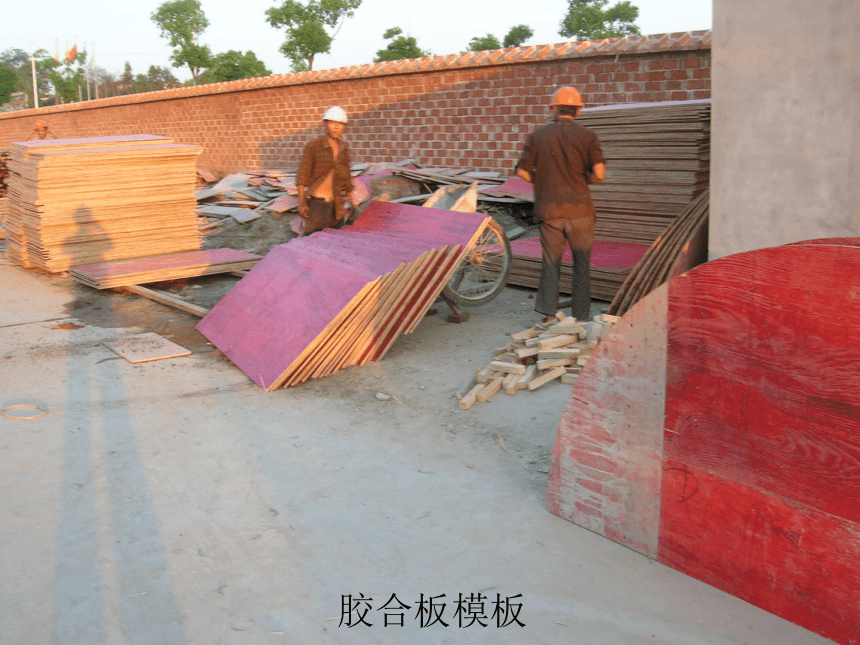

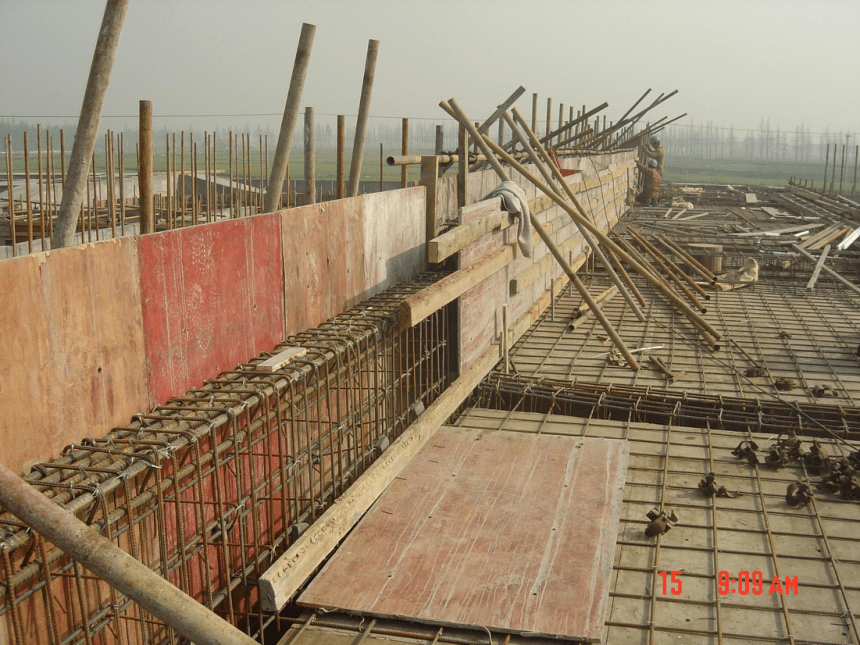

胶合板模板
基础模板
柱模板
梁模板

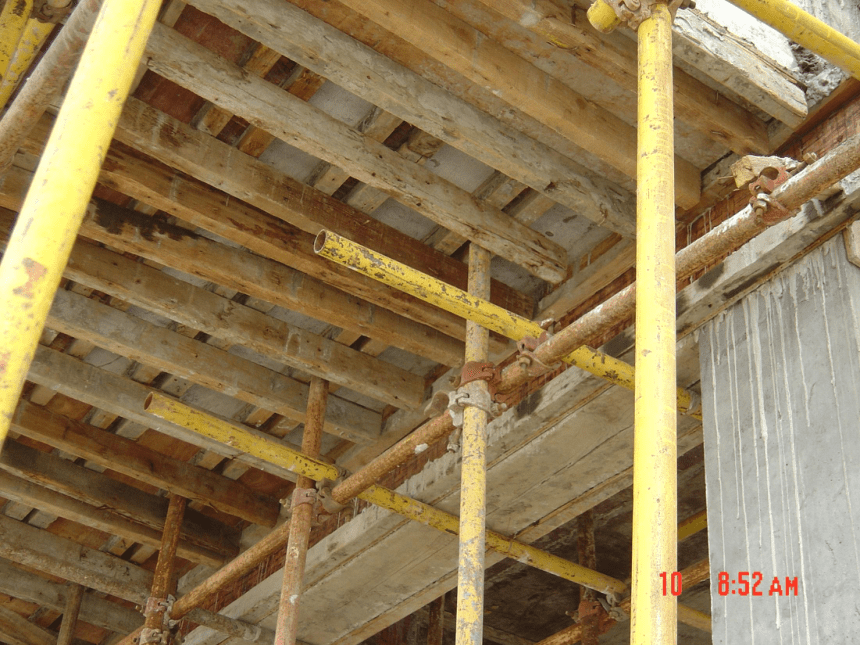

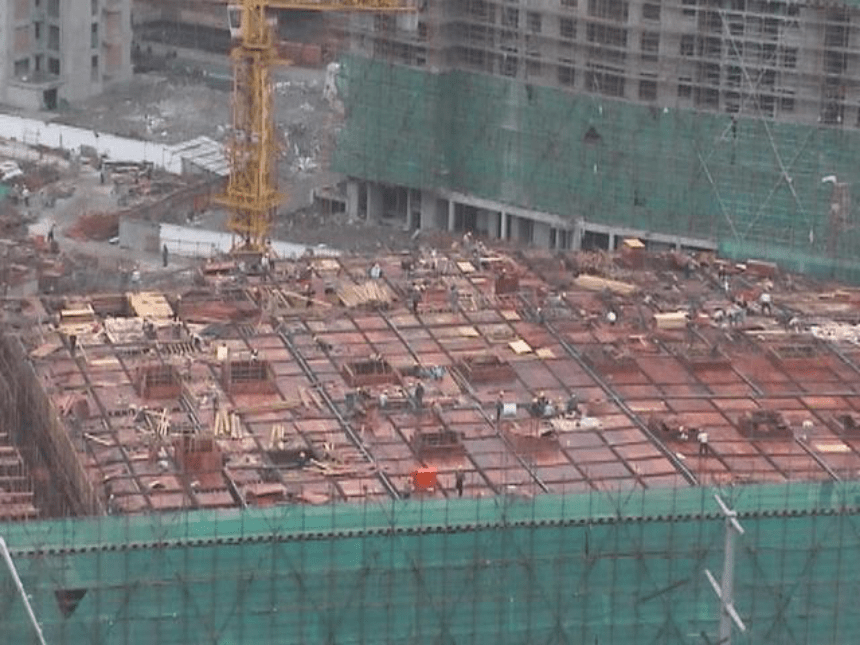

楼板模板
楼梯模板
墙模板
壳模板
烟囱模板
二、模板分类

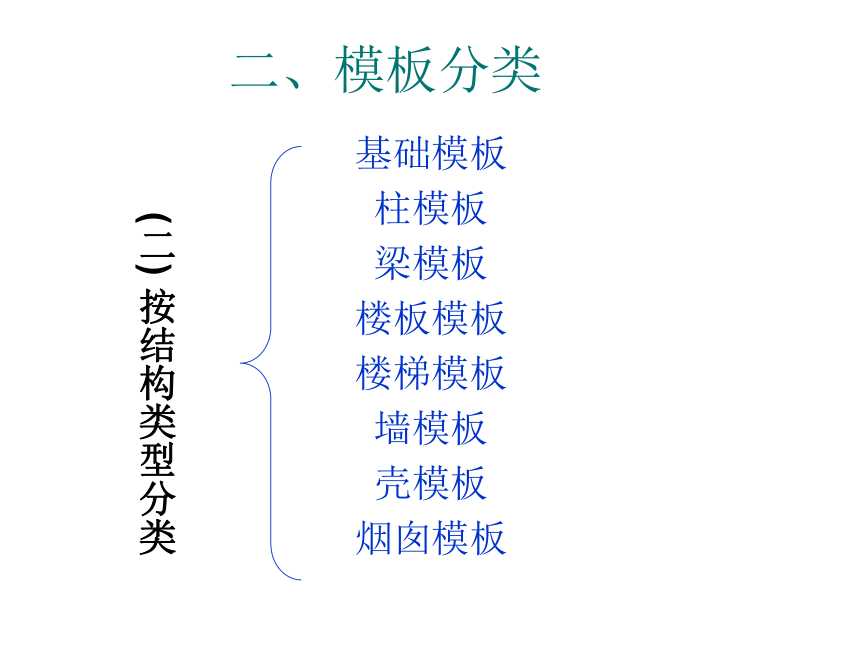

(二) 按结构类型分类
二、模板分类
（三）按施工方法分类
1.现场装拆式模板
2.固定式模板
制作预制构件用的模板。
3.移动式模板
随着混凝土的浇筑，模板可沿垂直方向或水平方向移动，称为移动式模板。
钢定型模板
(一)钢模板的类型及规格
平面模板
阴角模板
阳角模板
连接角模
钢模板类型
钢模板的规格
面板厚度：2.3或2.5mm；
边框和肋的厚度：2.8mm；
肋高：55mm；
钢模板采用模数制设计；
阴角模板
连接模板
钢定型模板
（二）钢模板连接配件
U形卡
L形插销
钩头螺栓
紧固螺栓
对拉螺栓
扣件
连接配件
钢定型模板
钢定型模板
钢定型模板
钢定型模板
现浇结构中常用的模板
（一） 基础模板
（二） 柱模板
（三） 梁模板
（四） 板模板
（五） 墙体模板
（六） 楼梯模板
定型圆柱钢模板
三、模板工程中的支撑
1.卡具及柱箍
2.支柱
3.桁架
4.钢筋托具
卡具：用于矩形梁，固定侧向模板
柱箍：柱模板四周设置
钢
管
井架
桁架：梁、板模板的支撑工具
四、模板结构的设计
设计内容：
模板结构型式选择
模板材料的选择
模板及支撑系统各部件规格尺寸的确定以及节点设计等。
设计依据：工程结构形式、荷载大小、地基土类别、施工设备和材料供应等
（一）荷载
计算模板及其支架时，应考虑下列荷载：
1.模板及其支架自重标准值
2．新浇混凝土自重标准值
3.钢筋自重标准值
4.施工人员及设备的自重标准值
5.振捣混凝土时产生的荷载标准值
（一）荷载
6.新浇筑混凝土对模板侧面的压力标准值
采用内部振捣器时，当混凝土浇筑速度在6m/h以下时，新浇筑的普通混凝土作用于模板的最大侧压力,可按下列两式计算，并取两式中的较小值。
（一）荷载
（一）荷载
7.倾倒混凝土时产生的荷载标准值
项次
向模板中供料方法
水平荷载
1
2
3
4
用溜槽、串筒或导管输出
用容量小于0.2m3的运输工具倾倒
用容量0.2～0.8m3的运输工具倾倒
用容量大于0.8m3的运输工具倾倒
2
2
4
6
（二）荷载分项系数
项次
荷 载 类 别
分项系数
1
2
3
4
5
6
7
模板及支架自重
新浇筑混凝土自重
钢筋自重
施工人员及施工设备荷载
振捣混凝土的产生的荷载
新浇筑混凝土对侧模板压力
倾倒混凝土时产生的荷载
1.2
1.2
1.2
1.4
1.4
1.2
1.4
(三）荷载组合
项次
项 目
荷载类别
计算承载能力
验算刚度
1 2 3
4

平板和薄壳的模板及其支架
梁和拱模板的底板
梁、拱、柱（边长≤300mm）墙（厚≤100mm）的侧面模板
大体积结构、柱（边长＞300mm）墙（厚＞100mm）的侧面模板
1+2+3+4
1+2+3+5
5+6
6+7
1+2+3
1+2+3
6
6

计算模板及其支架的荷载组合
（四）对模板变形值及稳定性的规定
1. 模板变形值的规定
验算模板及其支架的刚度时，其变形值不得超过下列数值：
(1) 结构表面外露的模板，为模板构件跨度的1/400；
(2) 结构表面隐蔽的模板，为模板构件跨度的1/250；
(3) 支架的压缩变形值或弹性挠度，为相应的结构跨度的1/1000。
（四）对模板变形值及稳定性的规定
2. 模板稳定性的规定
(1) 支架的立柱或桁架必须用撑拉杆件固定确保其稳定性；
(2) 为防止模板及其支架在风荷载作用下倾倒，应从构造上采取有效措施。
五、模板的拆除
（一）拆除模板时混凝土的强度
现浇整体式结构的模板拆除期限应按设计规定，如设计无规定时，应满足下列要求：
1.不承重的模板，其混凝土强度应在其表面及棱角不致因拆模而受损坏时，方可拆除。
2.承重模板应在混凝土强度达到所规定的强度时，方能拆除。
五、模板的拆除
当混凝土强度达到拆模强度后，应对已拆除侧模板的结构及其支承结构进行检查，确定结构有足够的承载能力后，方可拆除承重模板和支架。
五、模板的拆除
（二）模板的拆除顺序和方法
1、普通模板的拆除顺序：
先非承重模板，后承重模板；
先侧板，后底板。
2、大型结构的模板，拆除时必须事前制订详细的方案。
