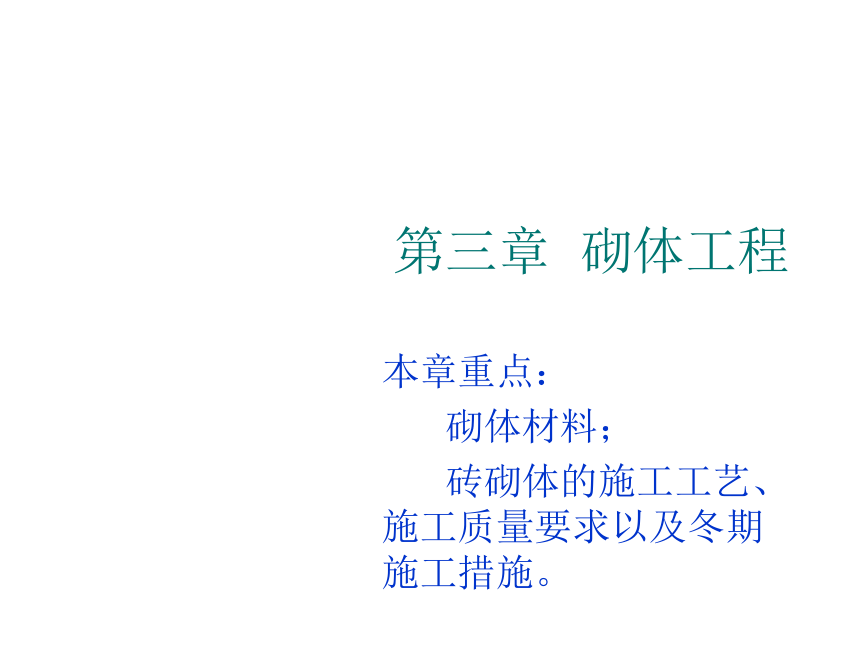

第三章 砌体工程
本章重点：
砌体材料；
砖砌体的施工工艺、施工质量要求以及冬期施工措施。

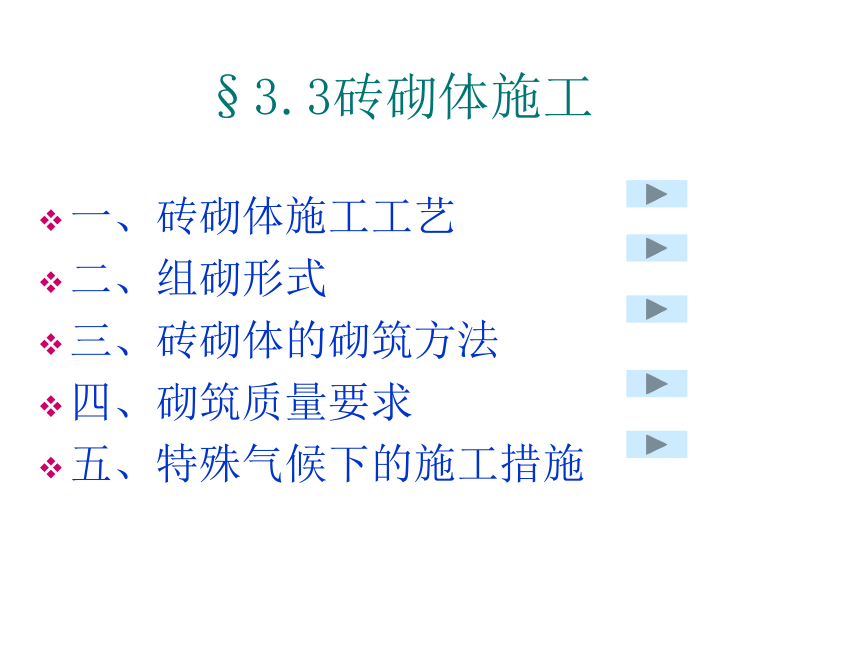

§3.3砖砌体施工
一、砖砌体施工工艺
二、组砌形式
三、砖砌体的砌筑方法
四、砌筑质量要求
五、特殊气候下的施工措施
一、砖砌体施工工艺

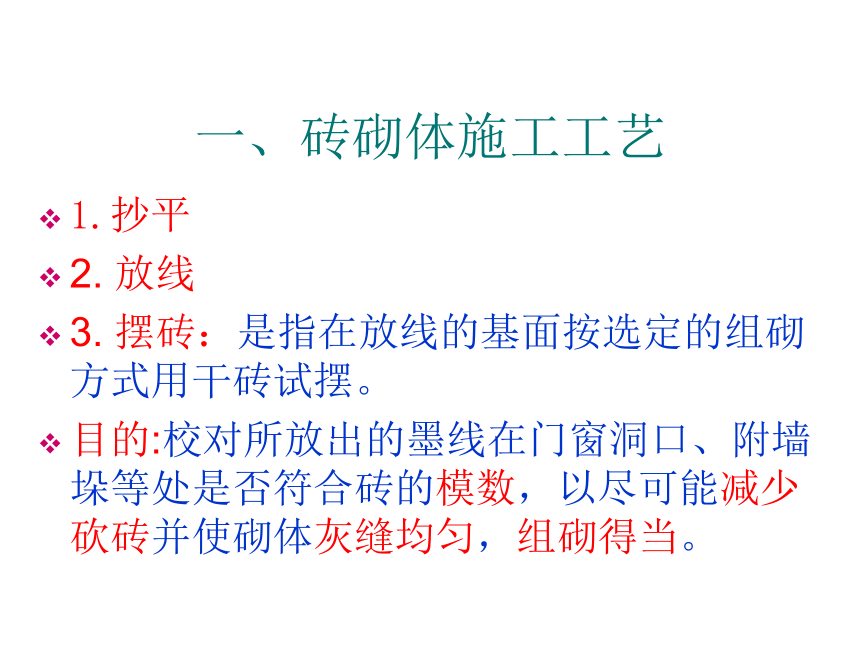

1.抄平
2. 放线
3. 摆砖：是指在放线的基面按选定的组砌方式用干砖试摆。
目的:校对所放出的墨线在门窗洞口、附墙垛等处是否符合砖的模数，以尽可能减少砍砖并使砌体灰缝均匀，组砌得当。
一、砖砌体施工工艺

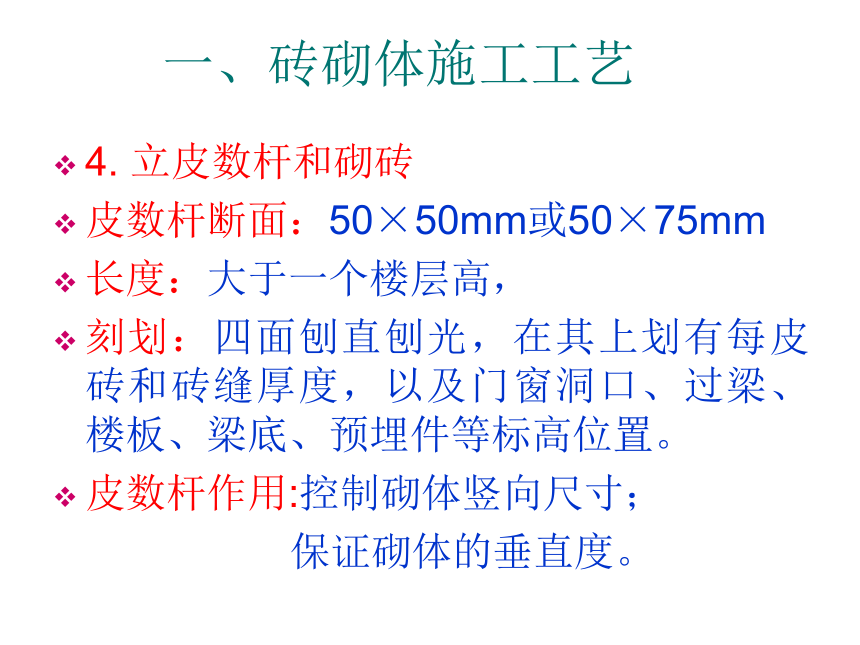

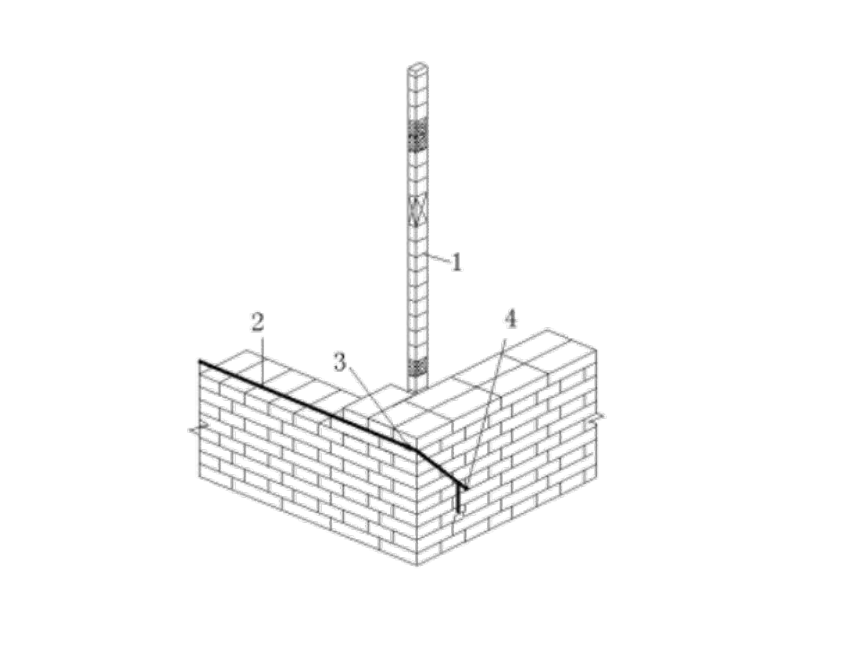

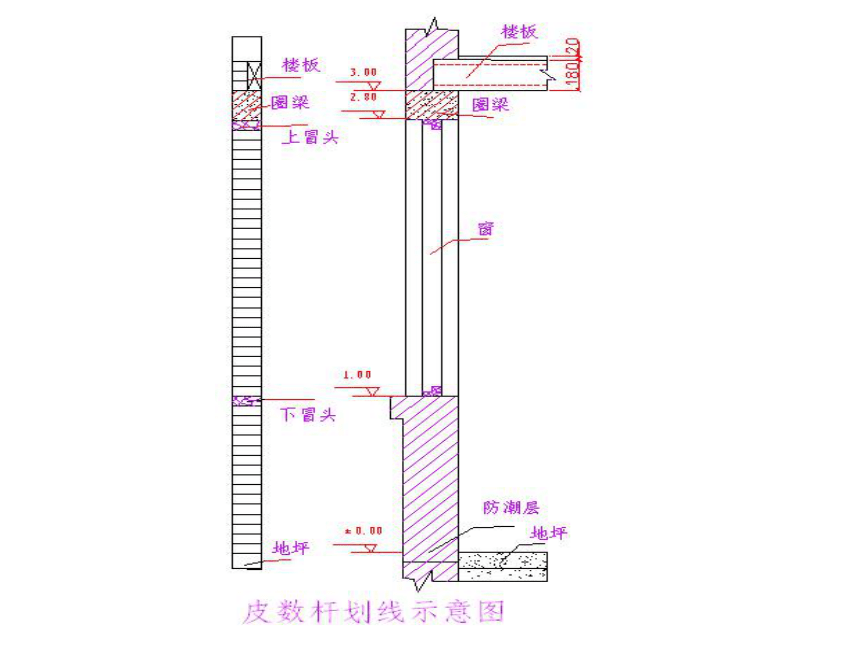

4. 立皮数杆和砌砖
皮数杆断面：50×50mm或50×75mm
长度：大于一个楼层高，
刻划：四面刨直刨光，在其上划有每皮砖和砖缝厚度，以及门窗洞口、过梁、楼板、梁底、预埋件等标高位置。
皮数杆作用:控制砌体竖向尺寸；
保证砌体的垂直度。
砖砌体施工工艺

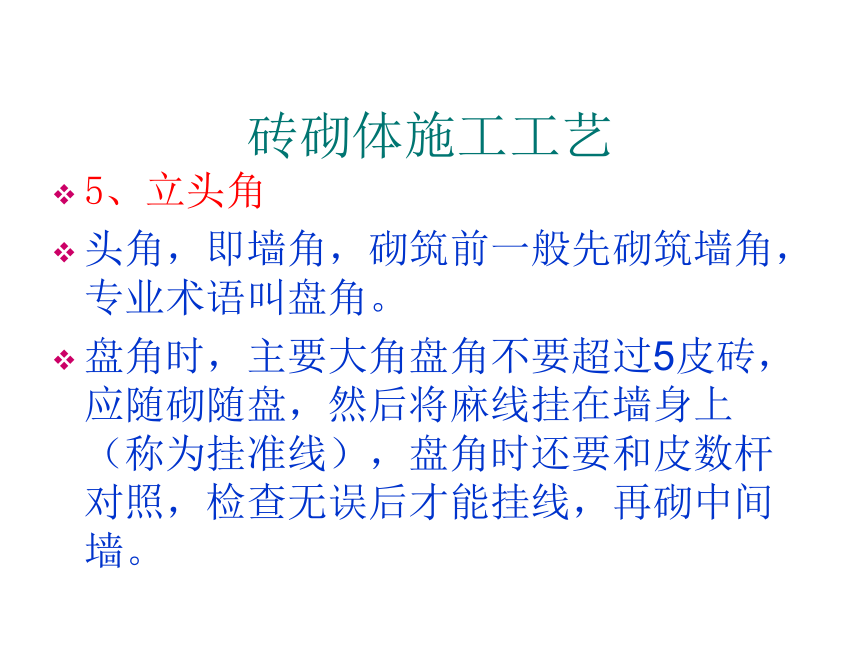

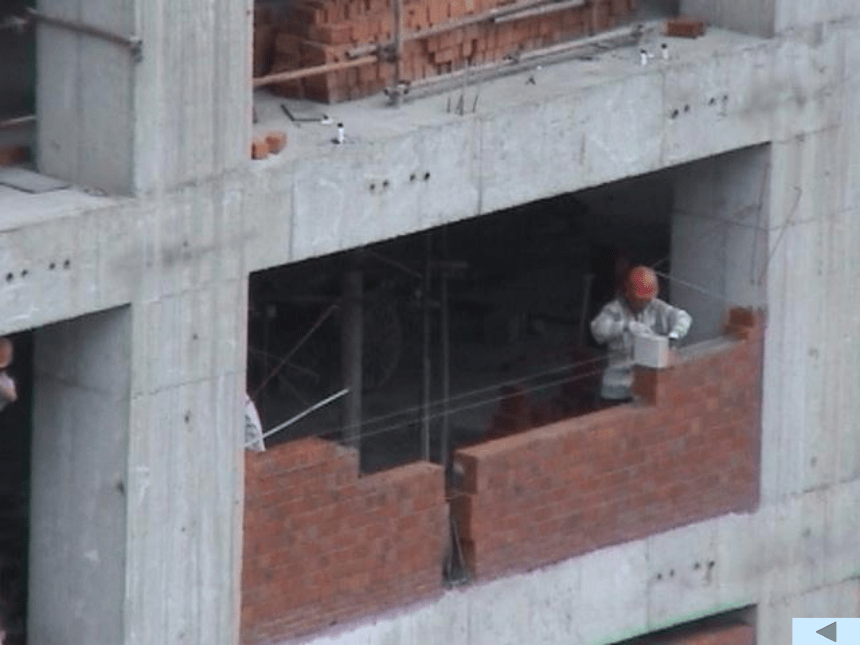

5、立头角
头角，即墙角，砌筑前一般先砌筑墙角，专业术语叫盘角。
盘角时，主要大角盘角不要超过5皮砖，应随砌随盘，然后将麻线挂在墙身上（称为挂准线），盘角时还要和皮数杆对照，检查无误后才能挂线，再砌中间墙。
砖砌体施工工艺

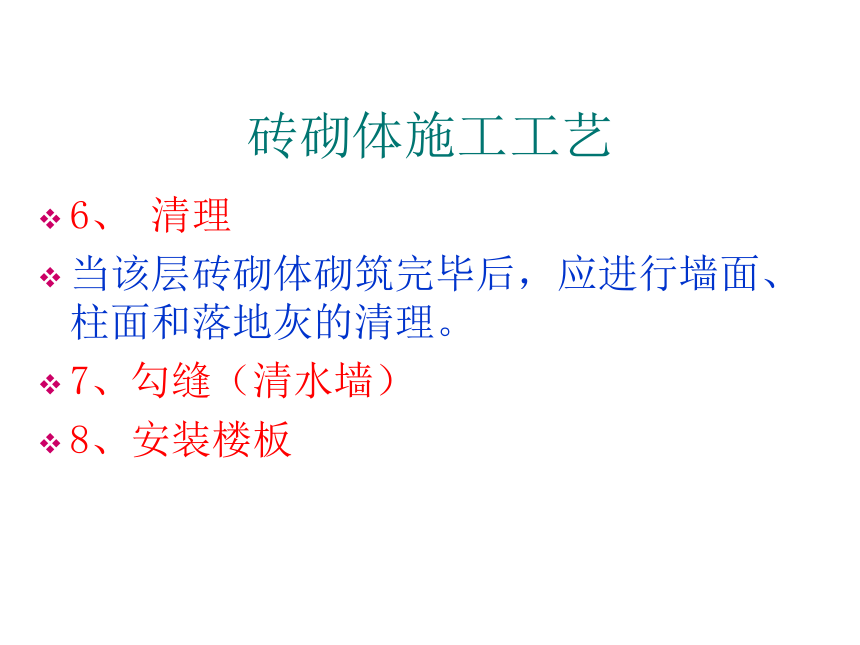

6、 清理
当该层砖砌体砌筑完毕后，应进行墙面、柱面和落地灰的清理。
7、勾缝（清水墙）
8、安装楼板

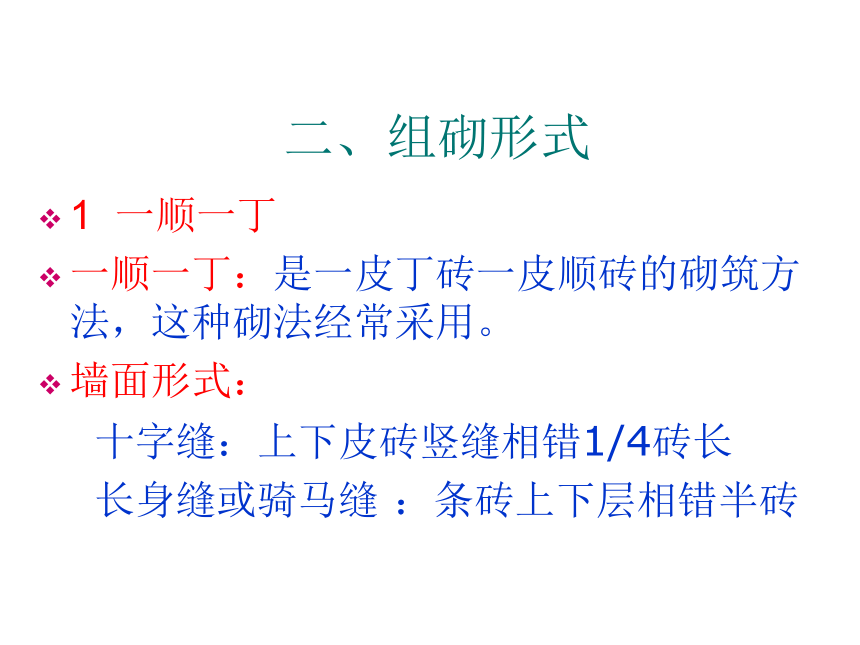

二、组砌形式
1 一顺一丁
一顺一丁：是一皮丁砖一皮顺砖的砌筑方法，这种砌法经常采用。
墙面形式：

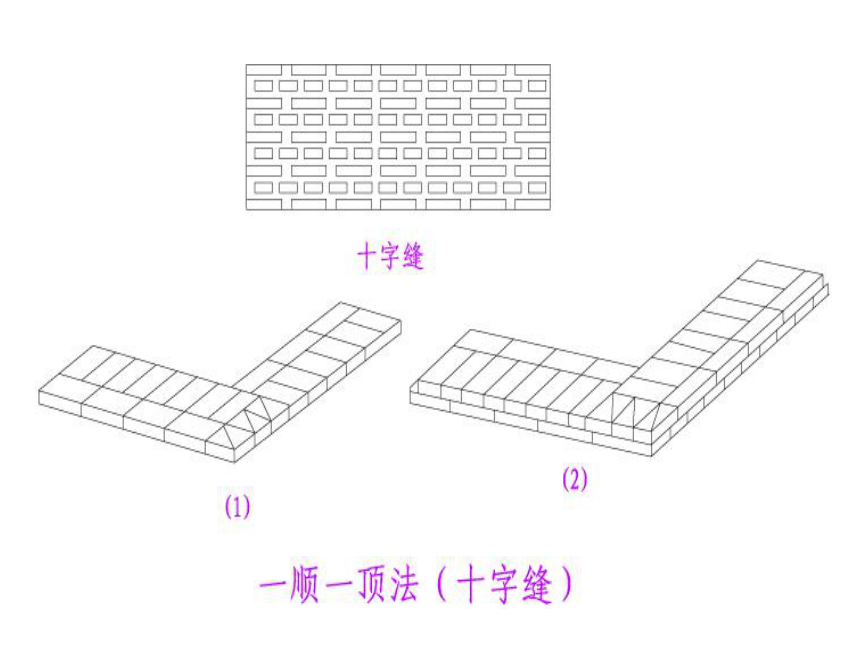

十字缝：上下皮砖竖缝相错1/4砖长

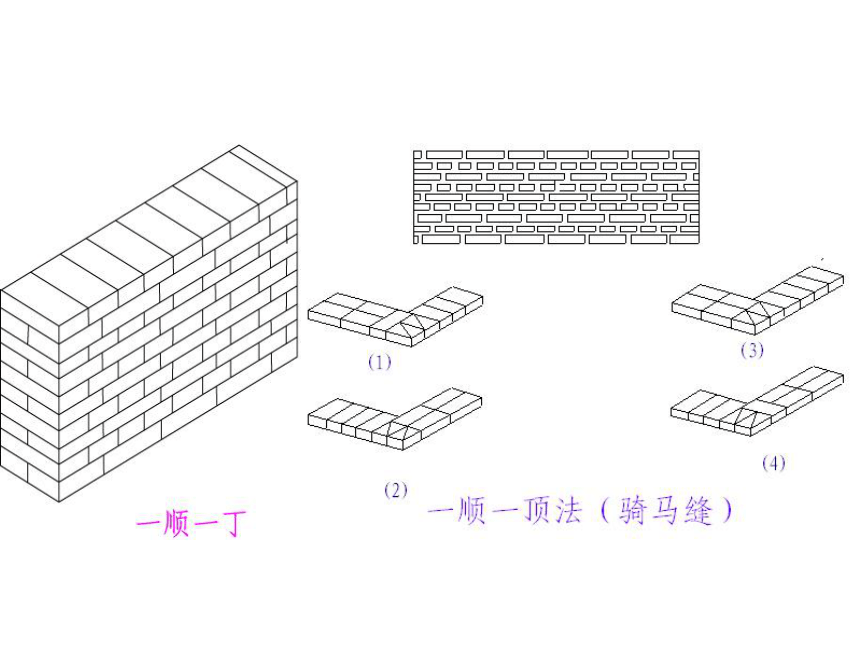

长身缝或骑马缝 ：条砖上下层相错半砖
一顺一丁
2 三顺一丁
三顺一丁砌法：是三皮中全部顺砖与一皮中全部丁砖间隔砌成。
上下皮顺砖间竖缝错开1/2砖长；上下皮顺砖与丁砖间竖缝错开1/4砖长。
这种砌筑方法，由于顺砖较多，砌筑效率高，适用于砌一砖和一砖以上的墙厚。
3 梅花丁
梅花丁砌法：是每皮中丁砖与顺砖相隔，上皮丁砖坐中于下皮顺砖，上下皮间竖缝相互错开1/4砖长。
这种砌法内外竖缝每皮都能错开，故整体性较好、灰缝整齐、比较美观，但砌筑效率较低。砌筑清水墙或当砖规格不一致时，采用这种砌法较好。
4 三三一法
三三一法是：一层中三匹顺砖与一匹丁砖间隔砌成，上下皮间竖缝错开1/4砖长。
该方法的优点是墙面容易平直，砌筑速度较快；但由于丁砖数较少，所以整体性较差，适宜于砌筑门窗洞口不多的长墙
5 条砌法
6 顶砌法
此法大多用于圆形建筑物上。如烟囱、水塔、水池、圆仓等的墙身。
三、砖砌体的砌筑方法
“三一”砌砖法
挤浆法
刮浆法
满口灰法
1、“三一”砌砖法
“三一”砌砖法：即是一铲灰、一块砖、一揉压，并随手将挤出的砂浆刮去的砌筑方法，也就是满铺满挤的操作过程。
优点：灰缝容易饱满、粘结力好、墙面整洁。
砌筑实心砖砌体宜采用“三一”砌砖法。
2、挤浆法
挤浆法：即是用灰勺、大铲或铺灰器在墙顶上铺一段砂浆，然后双手拿砖或单手拿砖用砖挤入砂浆中一定厚度之后把砖放平，达到下齐边、上齐线、横平竖直的要求。
优点：可以连续挤砌几块砖减少烦琐的动作；平推平挤可使灰缝饱满、效率高、保证砌筑质量
3、满口灰法
满口灰法：即用瓦刀将砂浆刮满在砖面或砖棱上，随即砌上。
优点：砌筑质量好
缺点：效率低
适用：砌筑砖墙的特殊部位（如暖墙、烟囱等）。
四、砌筑质量要求
(1)横平竖直
(2)砂浆饱满、灰缝均匀
(3) 组砌得当（又称错缝搭砌：上下错缝、内外搭砌）
(4)接槎可靠
接槎：是指相邻砌体不能同时砌筑而设置的临时间断，它可便于先砌砌体与后砌砌体之间的接合。
五、特殊气候下的施工措施
由于砌块施工是露天作业，受到暑热、雨水和冰冻等气候影响。在各种特殊气候下进行砌块吊装，必须按各地不同情况，采取相应的措施，以确保砌块施工质量
1.夏季施工
问题：砂浆和砌块脱水
对策：
必须严格掌握砂浆的适当稠度和充分浇水润湿砌块。
砂浆宜随拌随砌
浇水养护墙体
2．雨季施工
问题：砂浆坠陷，砌块滑移，水平灰缝和竖缝的砂浆流淌，引起门、窗、转角不直和不平等情况，
原因：是水分过多。
对策:遮盖砌块
凡淋在雨中，浸在水中的砌块不宜立即使用。
搅拌砂浆时，按具体情况调整用水量。
墙体的水平灰缝厚厚度应适当减小。
砌好墙体后，仍应该注意遮盖。
3．冬季施工
问题：容易遭受冰冻
对策：
遮盖保温（材料和墙体，草帘草席）
掺盐砂浆法
冻结法
砂浆饱满，灰缝均匀
水平缝的作用：荷载传递
竖缝的作用：抗透风和抗渗水
灰缝厚度：10mm±2mm
