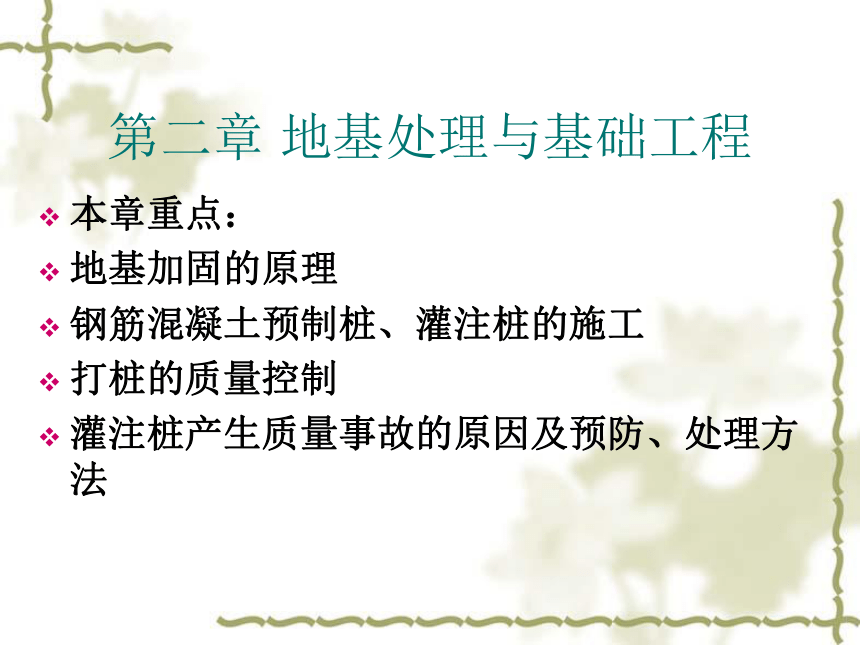

本章重点：
地基加固的原理
钢筋混凝土预制桩、灌注桩的施工
打桩的质量控制
灌注桩产生质量事故的原因及预防、处理方法
第二章 地基处理与基础工程
第二节 浅基础施工

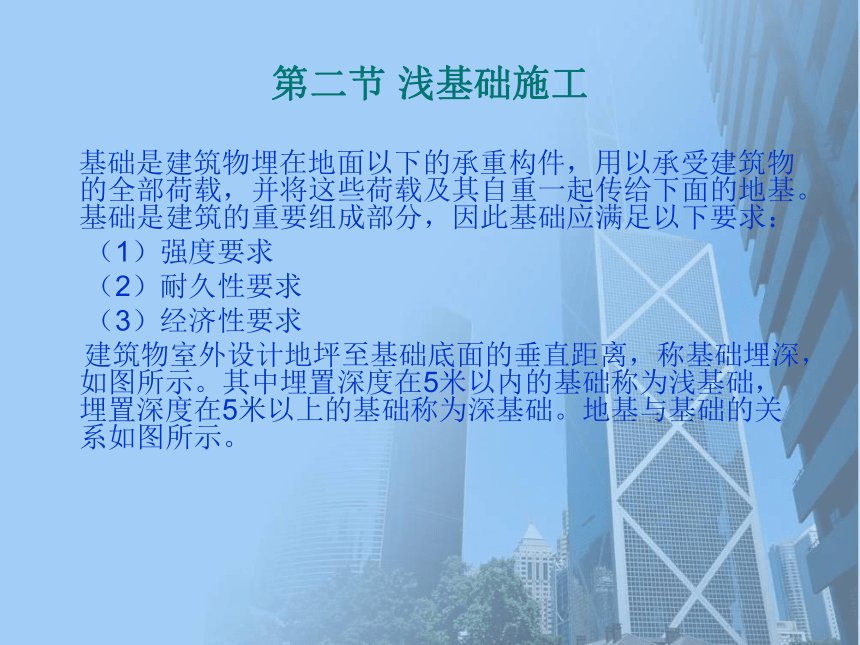

基础是建筑物埋在地面以下的承重构件，用以承受建筑物的全部荷载，并将这些荷载及其自重一起传给下面的地基。基础是建筑的重要组成部分，因此基础应满足以下要求：
（1）强度要求
（2）耐久性要求
（3）经济性要求
建筑物室外设计地坪至基础底面的垂直距离，称基础埋深，如图所示。其中埋置深度在5米以内的基础称为浅基础，埋置深度在5米以上的基础称为深基础。地基与基础的关系如图所示。

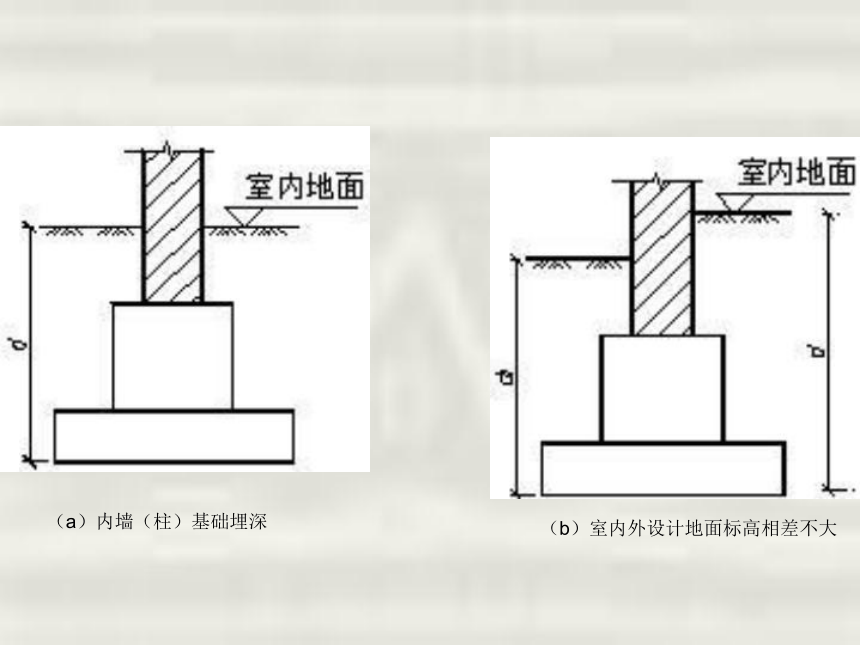

（a）内墙（柱）基础埋深
（b）室内外设计地面标高相差不大
（c）室内外设计地面标高相差较大
基础埋深示意图

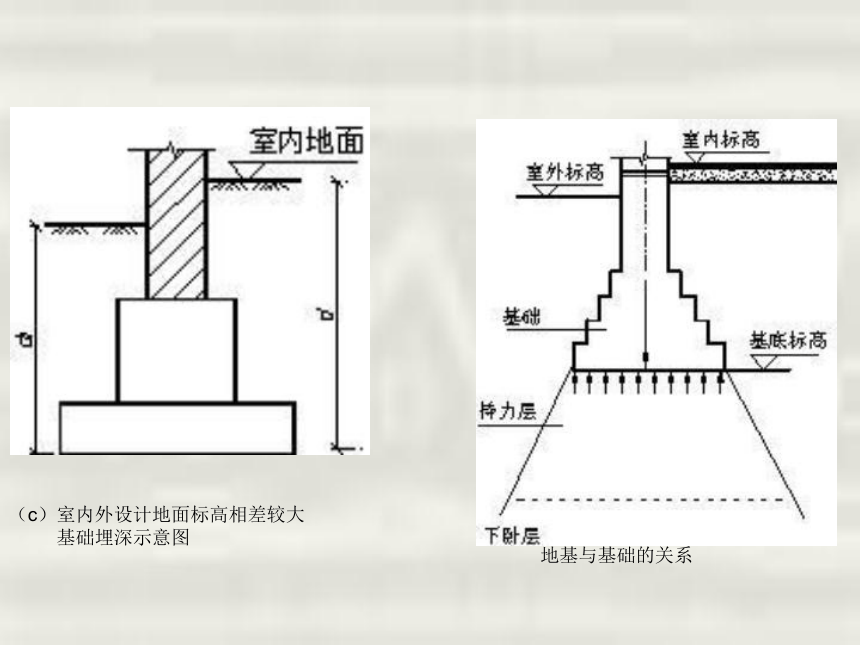

地基与基础的关系

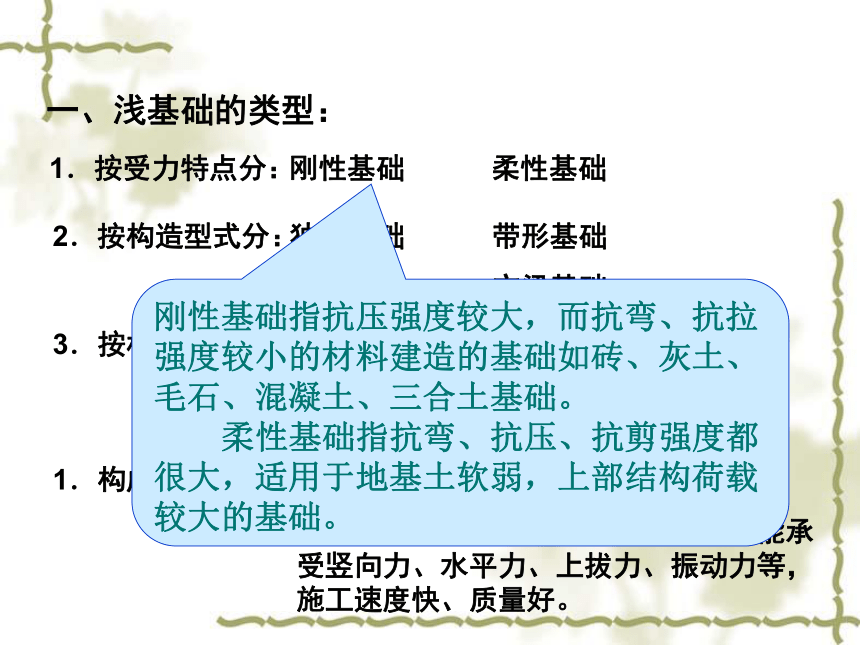

一、浅基础的类型：
1．按受力特点分：
刚性基础 柔性基础
2．按构造型式分：
独立基础 带形基础
筏片基础 交梁基础
3．按材料不同分：
砖基础 毛石基础 毛石砼基础 钢筋砼基础等
1．构成及其特点：
组成：桩及桩承台
特点：承载力高、沉降量小而均匀，能承受竖向力、水平力、上拔力、振动力等，施工速度快、质量好。

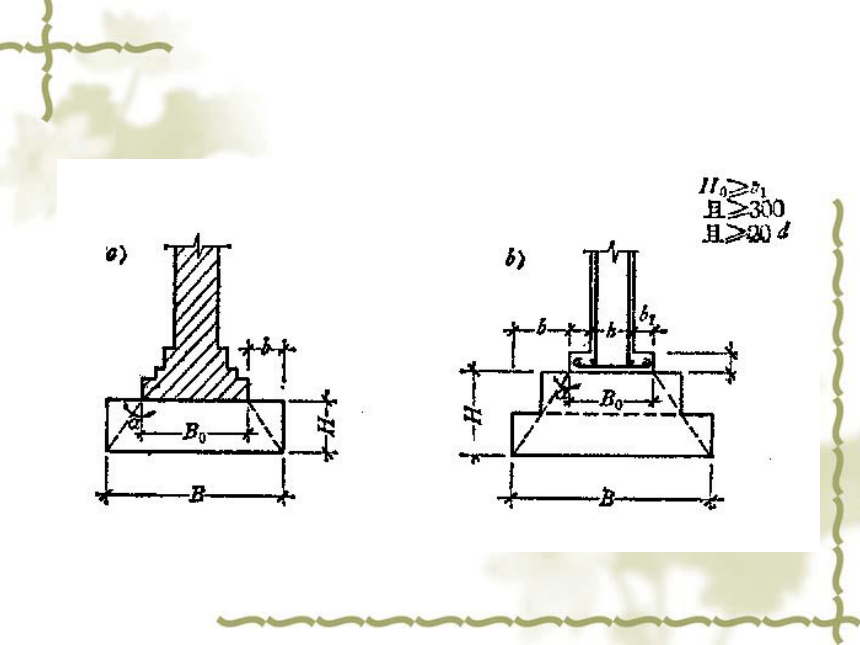

刚性基础指抗压强度较大，而抗弯、抗拉强度较小的材料建造的基础如砖、灰土、毛石、混凝土、三合土基础。
柔性基础指抗弯、抗压、抗剪强度都很大，适用于地基土软弱，上部结构荷载较大的基础。
（a）墙下基础
（b）柱下基础

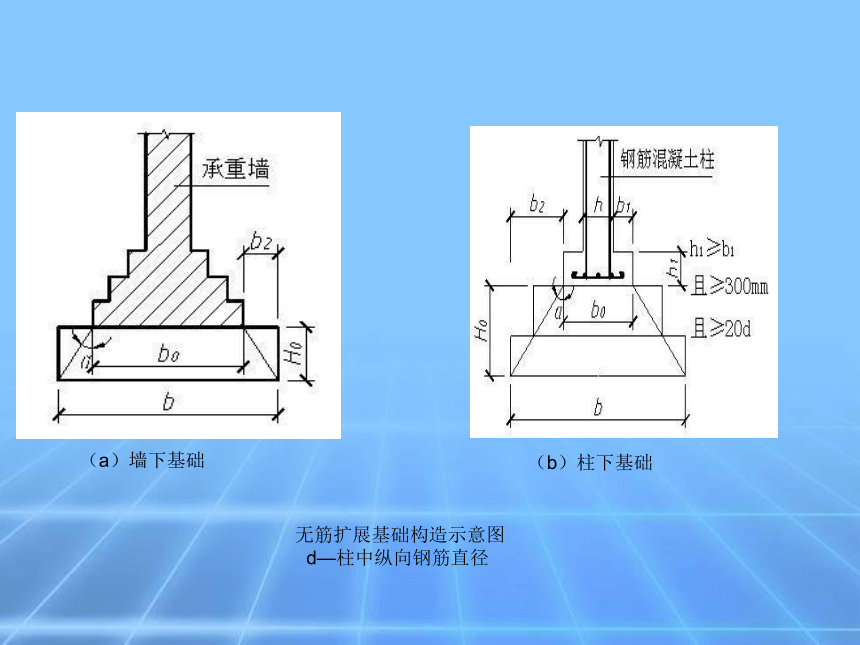

无筋扩展基础构造示意图
d—柱中纵向钢筋直径

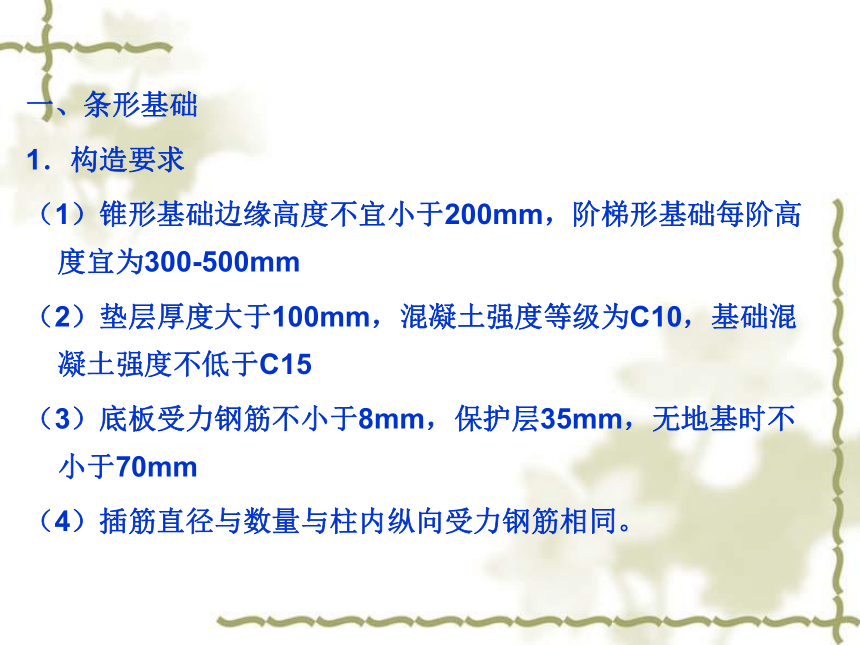

一、条形基础
1．构造要求
（1）锥形基础边缘高度不宜小于200mm，阶梯形基础每阶高度宜为300-500mm
（2）垫层厚度大于100mm，混凝土强度等级为C10，基础混凝土强度不低于C15
（3）底板受力钢筋不小于8mm，保护层35mm，无地基时不小于70mm
（4）插筋直径与数量与柱内纵向受力钢筋相同。

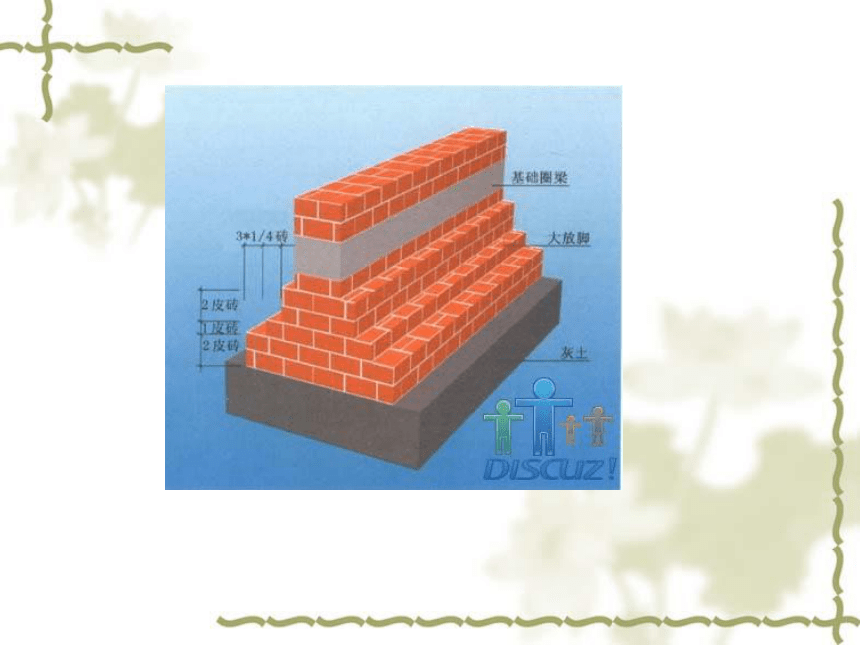

（a）两皮一收
（b）二、一间隔收
砖基础构造示意图
混凝土基础构造示意图
2．施工要点：
施工工艺流程：
基底土质验槽→施工垫层→在垫层上弹线抄平→基础施工。
（1）基坑先验槽，换填不良土层，清除杂物、积水，验槽后立即浇筑地基混凝土。
（2）地基达到一定强度后，弹线、支模，铺放钢筋网片。
（3）浇筑前，应清除模板垃圾和钢筋上的油污，模板应浇水湿润。
（4）基础砼宜分层连续浇筑。
（5）锥形基础的斜面部分模板应随砼浇捣分段支设并顶压紧，以防模板上浮变形，边角处应注意捣实。
（6）基础上有插筋时，要加以固定。砼外表面应浇水养护。
二、杯形基础
杯形基础常常是预制柱基础，基础中预留杯口，将柱子插入杯口并用混凝土浇注固定的方法。
1．构造要求：见混凝土设计规范有关规定。
2．施工要点：
施工工艺流程
基底土质验槽→施工垫层→在垫层上弹线抄平→基础施工。
（1）砼按台阶分层浇筑，高杯口的高台阶部分按整段分层。
（2）杯口模板应做成定型模板，并应固定牢固，压浆。
（3）浇注杯口砼，应对称均匀进行。
（4）浇注时注意在杯底留出50mm的细石砼找平层。基础浇捣完毕，在砼初凝后终凝前取出杯口模板，并将杯口内侧凿毛。
（5）高杯口基础施工时，当砼浇捣至杯口底时再安装固定杯口基础模板。
三、筏式基础
筏式基础是有由钢筋混凝土底板、梁等组成，适合于地础承载力低且上部荷载大的结构。一般有梁板式和平板式两类。
1．构造要求
（1）砼强度等级不宜小于C20，保护层厚不小于35mm。
（2）基础平面应尽量对称，以减小偏心距，底板厚不小于200mm，梁顶高出底板顶不小于300mm，梁宽不小于250mm。
（3）底板下设100mm厚C10砼地基，每边伸出底板不小于100mm。
2．施工要求
（1）施工前降水至基坑底下不小于500mm。
（2）砼应平衡于次梁长度方向浇注，对于平板式应平行于基础长边方向。
（3）砼浇注时一般不留施工缝，若不能一次浇注完，应留垂直施工缝，对底板或梁上有立柱时，砼应浇到柱脚顶，留水平施工缝。
（4）基础浇筑完毕，表面应盖草，洒水养护，并不少于7d。
四、箱形基础
箱形基础是由钢筋混凝土底板、顶板、外墙以及一定数量的内墙组成。
特点：整体性好，刚度大，调整不均匀沉降能力及抗震能力强，减少基底处原有地基自重应力。
适用于软弱地基上的面积较小计，平面形状简单，上部结构荷载大且分布不均匀的高层建筑物基础。
1．构造要求
（1）箱基在平面布置上尽可能对称。
（2）砼等级不应低于C20基础，高一般取建筑物高的—不宜小于箱基长度的—，且不小于3m。
（3）底板厚一般取隔间距的—，约为300～1000mm，顶板厚约200～400mm，内墙厚不宜小于200mm，外墙厚不宜小于250mm。
（4）平均每平米基础面积上墙体长度应不小400mm，或墙体水平截面积不得小于基础面积的，纵墙配置不得小于墙体总配置量的
2．施工要点
（1）基坑开挖地下水位较高时，应将地下水降至坑底下500mm处，采用机械开挖时，在坑底面设计标高，以上保留200-400厚土层，采用人工开挖，在验槽以后，应立即进行基础施工。（2）箱基的底板，顶板及内外墙的支模和浇筑，可采用内外墙和顶板分次支模浇注方法施工。
（3）箱基的底板，顶板及内外墙宜连续浇筑完毕，当大型箱基，基础长度超过40m时，宜设一道不小于800的后浇带，以防产生温度收缩裂缝。
（4）基础施工完毕，应立即回填，并验算抗浮稳定性。
