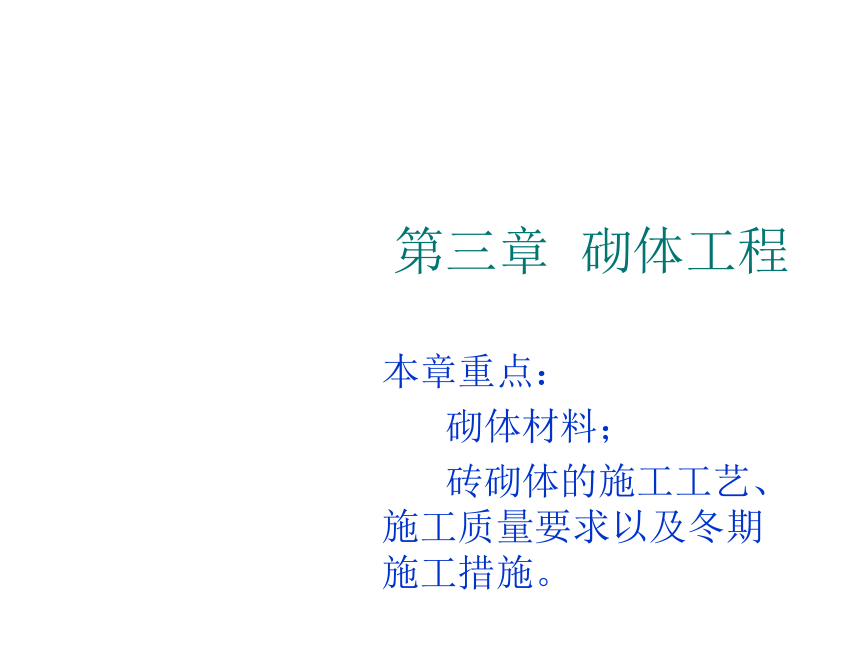

第三章 砌体工程
本章重点：
砌体材料；
砖砌体的施工工艺、施工质量要求以及冬期施工措施。
§3.4石砌体施工

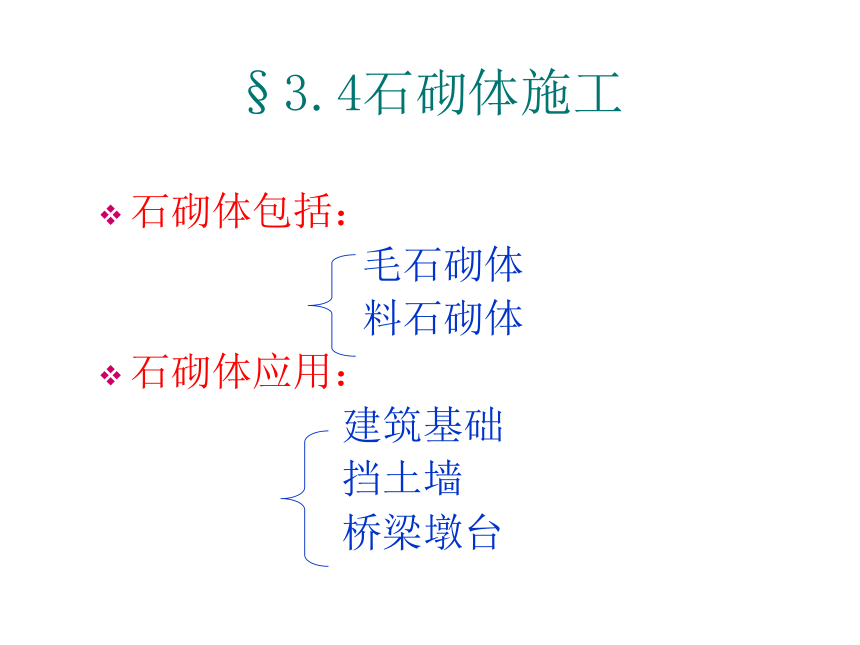

石砌体包括：
毛石砌体
料石砌体
石砌体应用：
建筑基础
挡土墙
桥梁墩台
一、毛石砌体
1、毛石砌体砌筑要点：
铺浆法砌筑

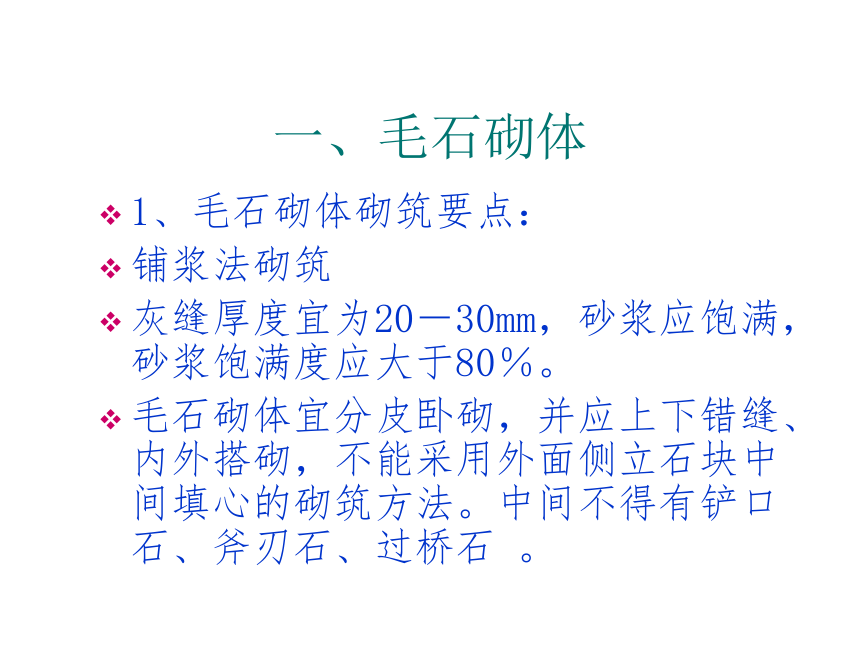

灰缝厚度宜为20－30mm，砂浆应饱满，砂浆饱满度应大于80％。

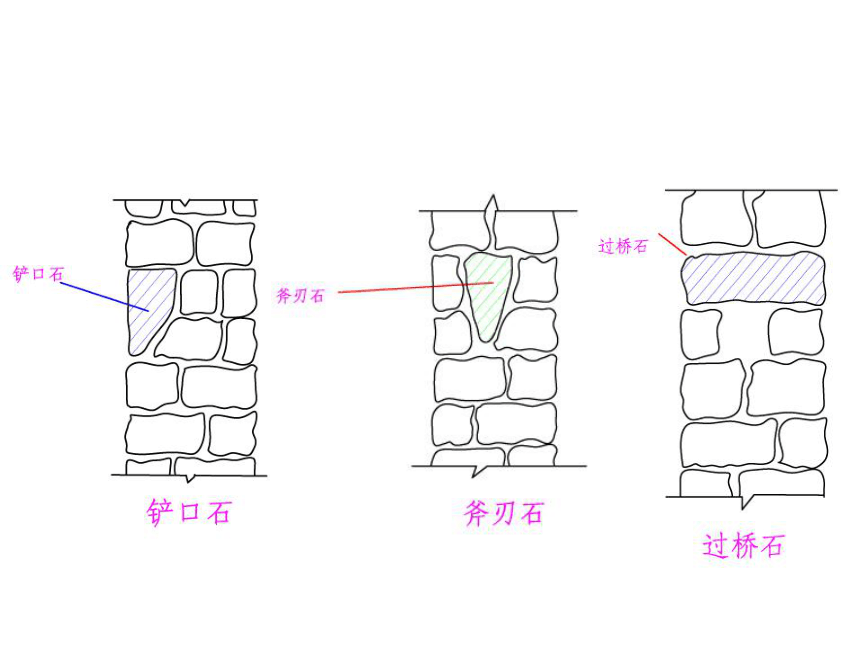

毛石砌体宜分皮卧砌，并应上下错缝、内外搭砌，不能采用外面侧立石块中间填心的砌筑方法。中间不得有铲口石、斧刃石、过桥石 。
1、毛石砌体砌筑要点：

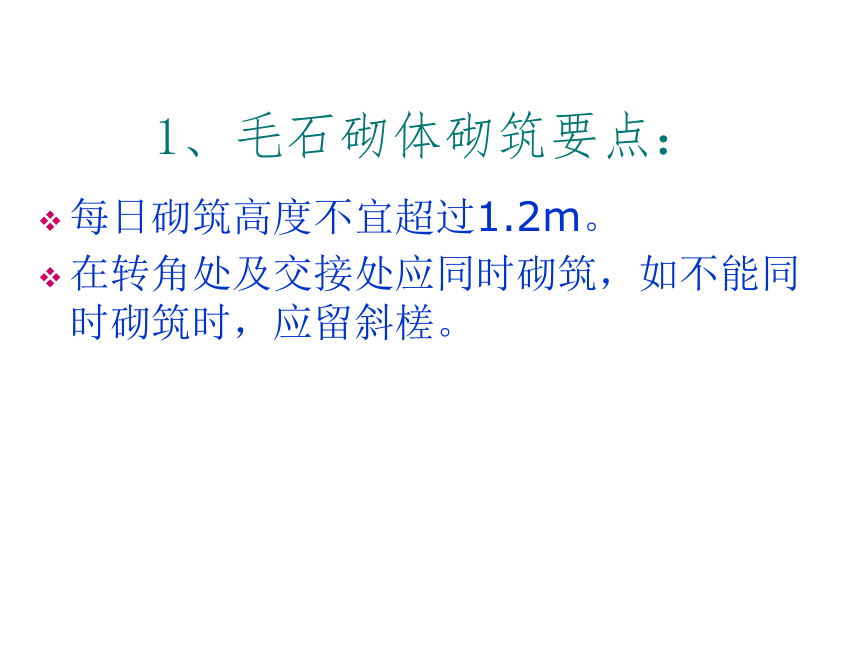

每日砌筑高度不宜超过1.2m。
在转角处及交接处应同时砌筑，如不能同时砌筑时，应留斜槎。
二、料石砌体
1、料石墙砌筑
1.1 砌筑前应按石料及灰缝厚度，预先计算层数，使其符合砌体竖向尺寸。

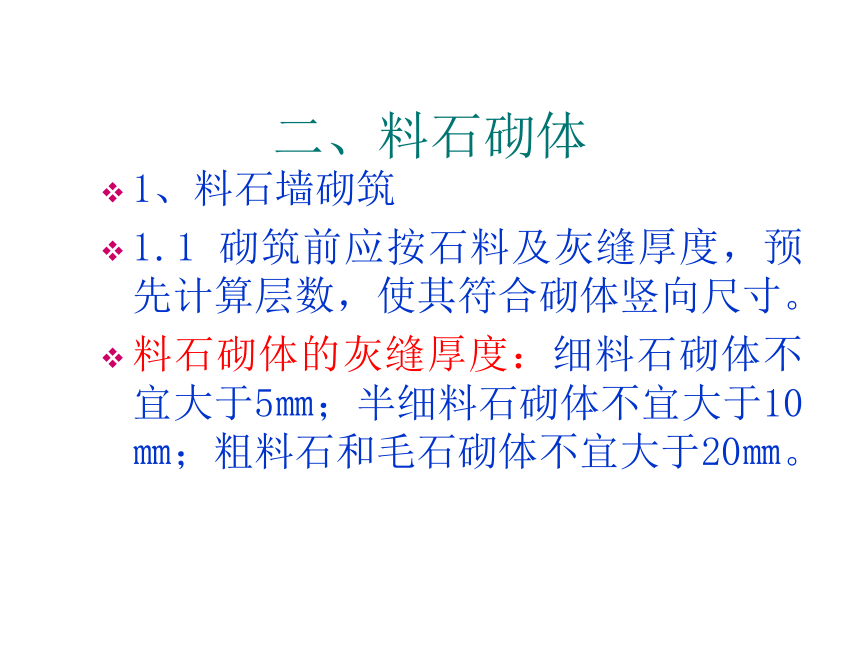

料石砌体的灰缝厚度：细料石砌体不宜大于5㎜；半细料石砌体不宜大于10㎜；粗料石和毛石砌体不宜大于20㎜。
料石墙砌筑
1.2 砌筑料石墙时，料石应放置平稳。砂浆铺设厚度应略高于规定灰缝厚度。其高出的厚度：细料石、半细料石宜为3～5㎜；粗料石、毛料石宜为6～8㎜。
料石墙砌筑
1.3 料石墙应上下错缝搭砌。

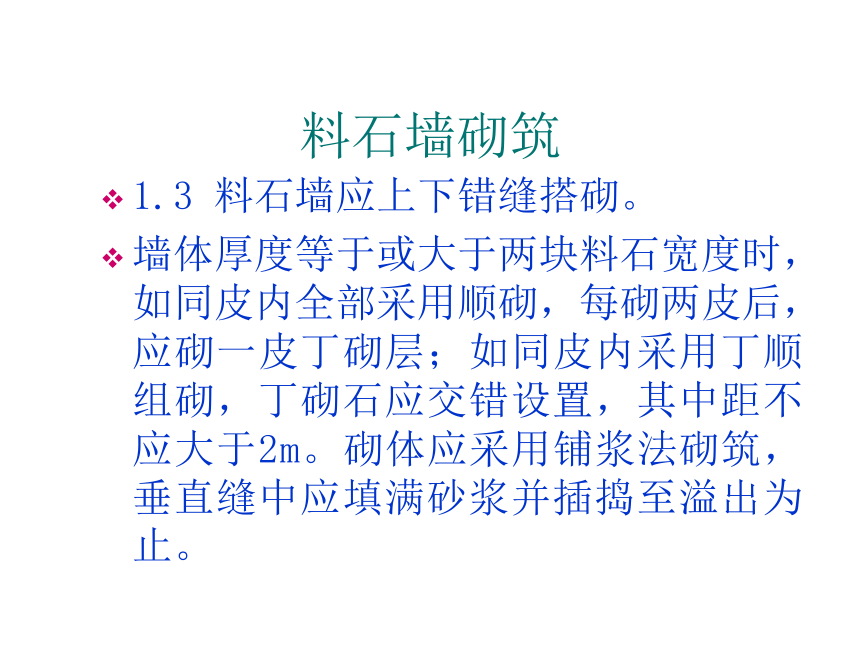

墙体厚度等于或大于两块料石宽度时，如同皮内全部采用顺砌，每砌两皮后，应砌一皮丁砌层；如同皮内采用丁顺组砌，丁砌石应交错设置，其中距不应大于2m。砌体应采用铺浆法砌筑，垂直缝中应填满砂浆并插捣至溢出为止。
料石墙砌筑

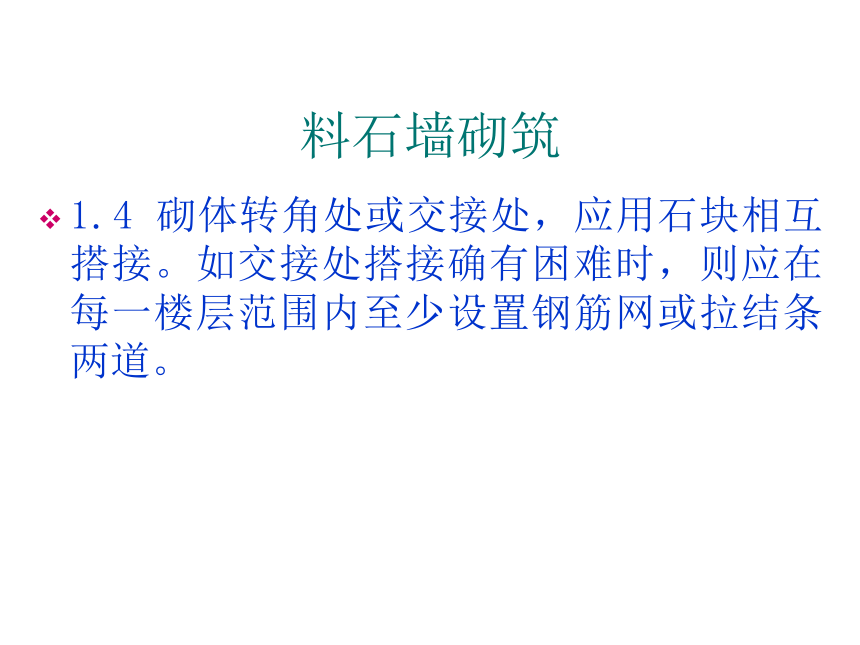

1.4 砌体转角处或交接处，应用石块相互搭接。如交接处搭接确有困难时，则应在每一楼层范围内至少设置钢筋网或拉结条两道。
料石墙砌筑

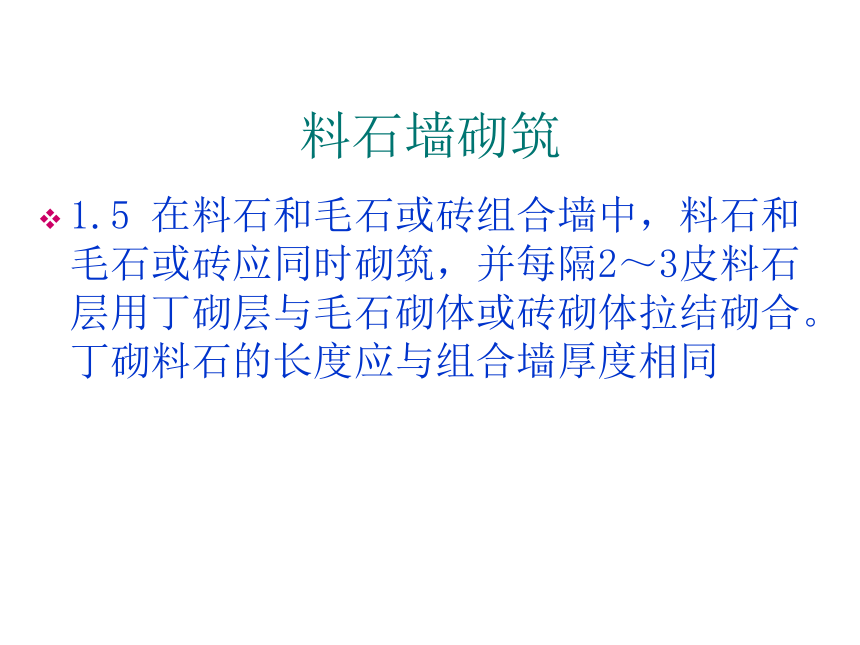

1.5 在料石和毛石或砖组合墙中，料石和毛石或砖应同时砌筑，并每隔2～3皮料石层用丁砌层与毛石砌体或砖砌体拉结砌合。丁砌料石的长度应与组合墙厚度相同

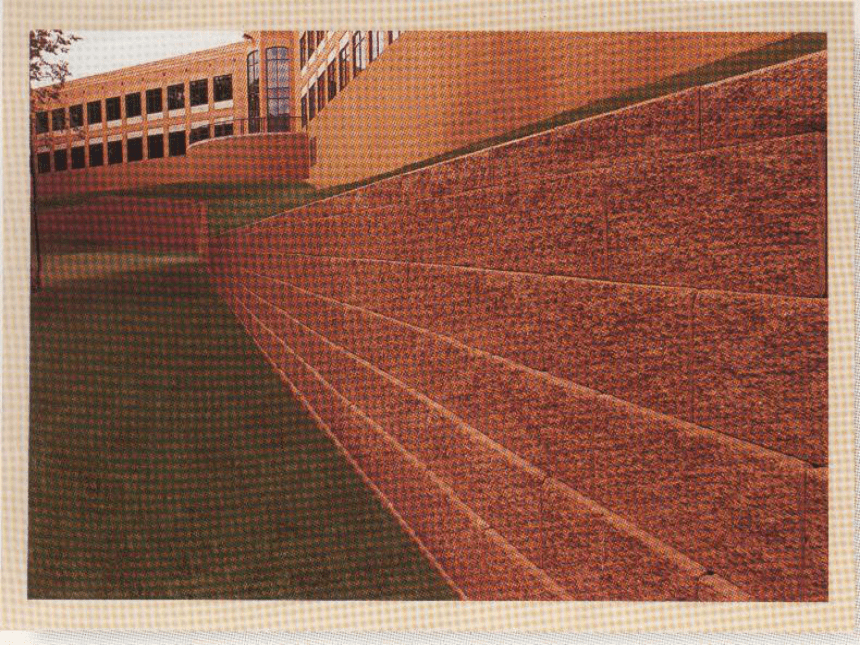

三、挡土墙砌筑

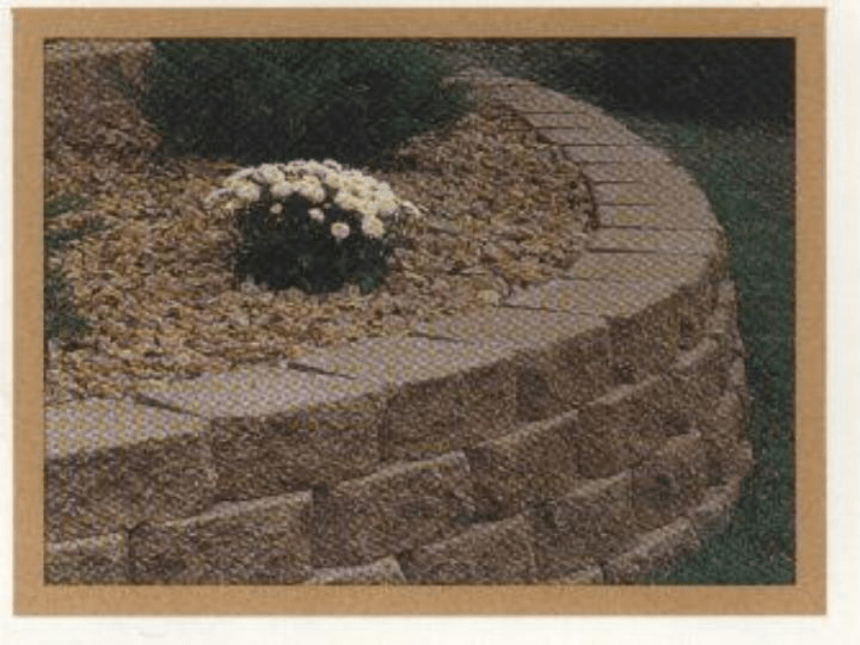

挡土墙有浆砌法和干砌法，一般采用浆砌法。浆砌挡土墙的砌筑方法与石墙砌法相同。
1. 毛石挡土墙的砌筑要求：
毛石的中部厚度不宜小于20㎝；每砌3～4皮为一分层高度，应找平一次；外露面灰缝厚度不得大于40㎜；两分层高度间的错缝不小于80㎜
三、挡土墙砌筑
2. 料石挡土墙的砌筑要求：
料石挡土墙宜采用同皮内丁顺相同的砌筑形式。当中间部分用毛石填砌时，丁砌料石伸入毛石部分的长度不应小于20㎝。
砌筑挡土墙，应按设计要求收坡或收台，并设置泄水孔
四、干砌毛石挡土墙或护坡
干砌挡土墙，同样应分层砌筑，先铺砌大的石块，再填心砌实，墙腹填心要比浆砌法更认真，也要进行摆砌，选合适的石块打紧填实，不得采用包馅的方法。上下皮也应注意咬槎，不能过于平整，以加强干砌的整体性。
四、干砌毛石挡土墙或护坡
丁砌护坡除按上述要求外，尤应注意石块交槎搭接，挤紧压实，提高坡身结合力。基础与坡脚的连接处，应使坡脚嵌入基础，否则会使坡脚下不稳定，坡身也易于滑动。
石砌体施工的质量
1. 砌体所用各项材料类别、规格及质量；
2. 砌缝砂浆或小石子混凝土铺填饱满、强度；
3. 砌缝宽度、错缝距离符合规定，勾缝坚固、整齐、深度和形式；
4. 砌筑方法；
5. 砌体位置、尺寸。
3.5 中小型砌块的施工
砌块类型：粉煤灰硅酸盐砌块、普通混凝土空心砌块、煤矸石硅酸盐空心砌砖等。
砌块规格：一般高度为380~940mm，长度为高度的1.5~2.5倍，厚度为180~300mm，每块砌体重量50~200kg
中小型砌块的施工机械
砌块墙的施工特点：是砌块数量多，吊次也相应的多，但砌块的重量不很大。
吊装方案：
1、塔式起重机，台灵架
2、井架进行，杠杆车，砌块车和手推车，台灵架
砌块施工
由于中小型砌块体积较大、较重，不如砖块可以随意搬动，因此在吊装前应绘制砌块排列图，以指导吊装砌筑施工。砌块排列图按每片纵、横墙分别绘制，要求做到：
1.尽量采用主规格砌块，减少镶砖；
砌块施工
2. 错缝搭砌，搭接长度不小于砌块高度的1/3，并不小于150mm。外墙转角处及纵横墙交接处应用砌块互相搭接，如不能互相搭接，则每两皮应设置一道拉结钢筋网片。
砌块施工
3.水平灰缝一般为10~20mm，有配筋的水平灰缝为20~25mm。竖缝宽度15~20mm，当竖缝宽度大于40mm时应用与砌块同强度的细石混凝土填实，当竖缝大于100mm时，应用粘土砖镶砌。
4. 当楼层高度不是砌块（包括水平灰缝）的整数倍时，用粘土砖镶砌
