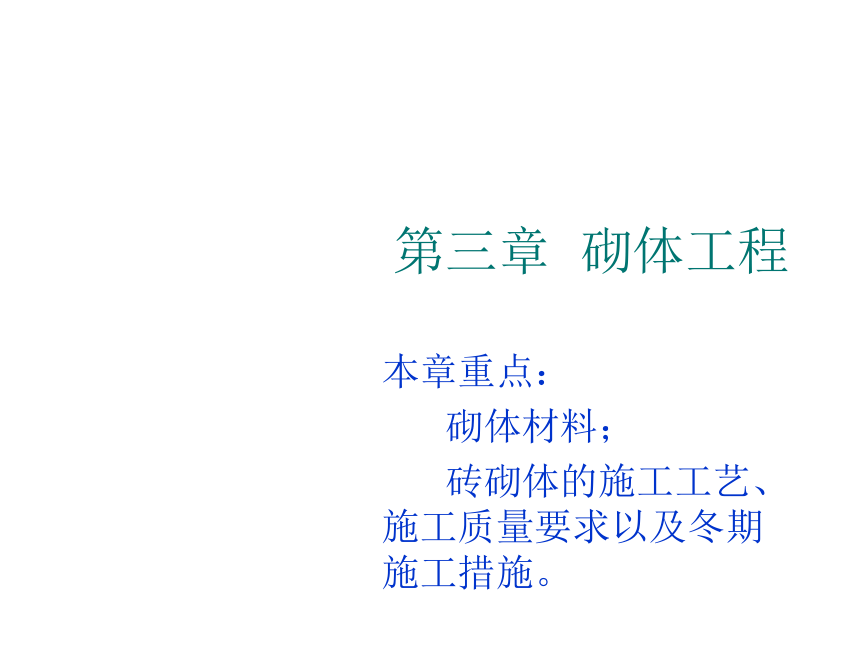

第三章 砌体工程
本章重点：
砌体材料；
砖砌体的施工工艺、施工质量要求以及冬期施工措施。

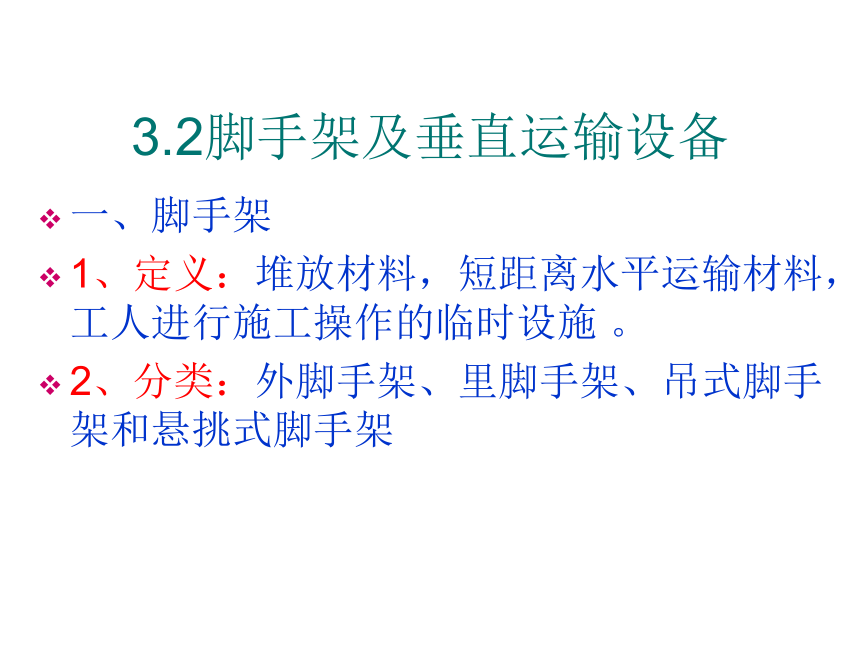

3.2脚手架及垂直运输设备
一、脚手架
1、定义：堆放材料，短距离水平运输材料，工人进行施工操作的临时设施 。
2、分类：外脚手架、里脚手架、吊式脚手架和悬挑式脚手架

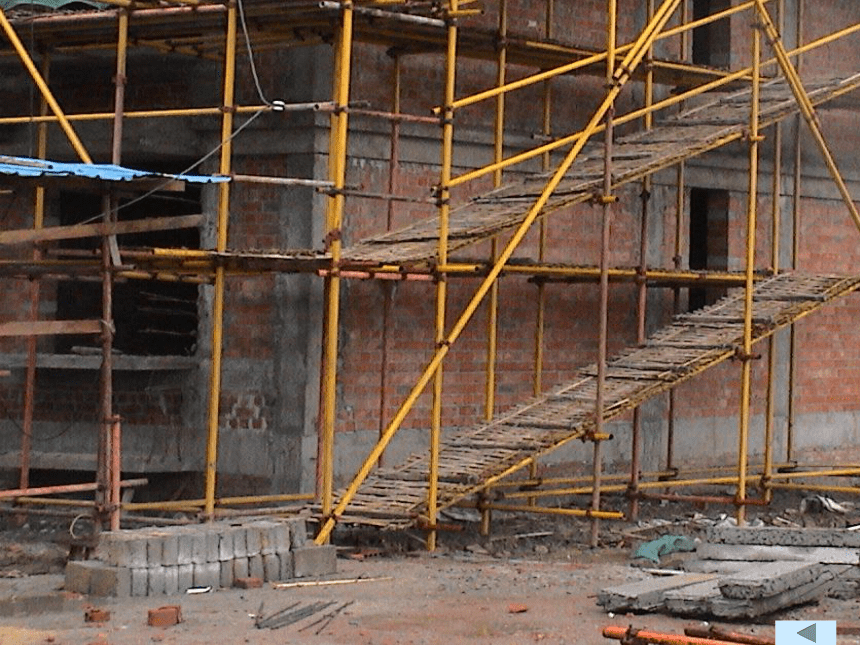

1.钢管扣件式脚手架
钢管扣件式脚手架是目前应用最为普遍的脚手架，它由钢管和扣件组成。
其特点是：构造简单，装拆方便，搭设灵活，周转次数较多，能适应建筑平立面的变化。
钢管扣件式脚手架的组成

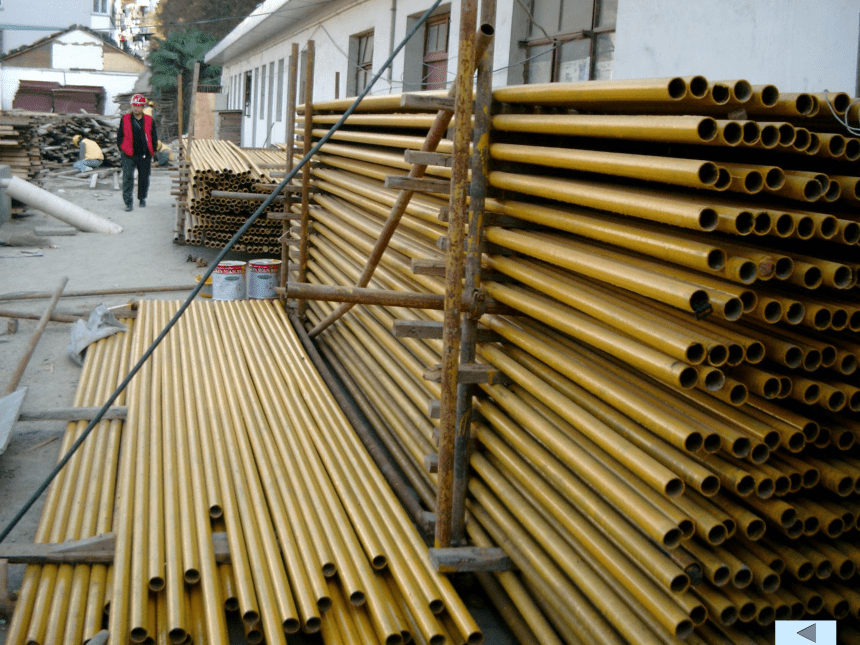

钢管

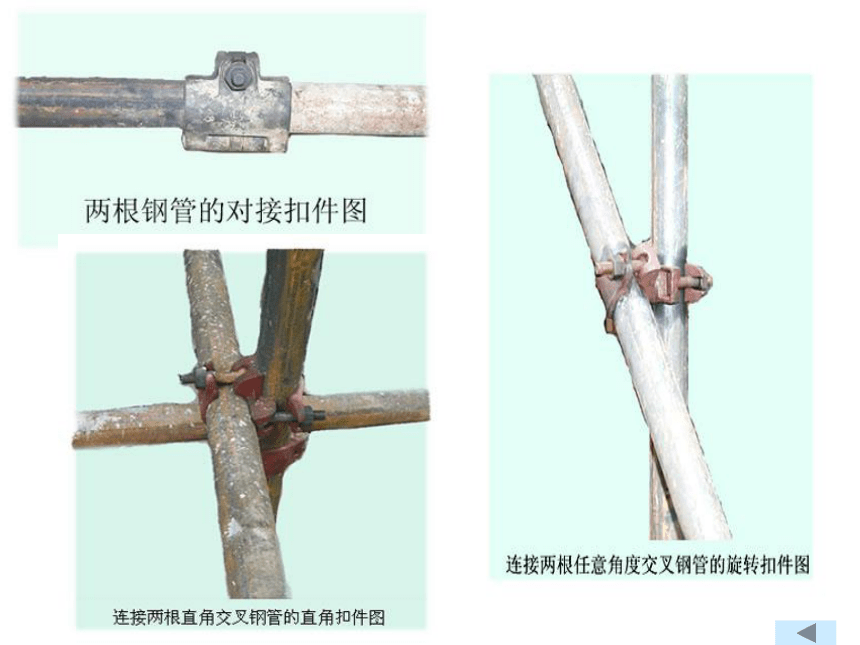

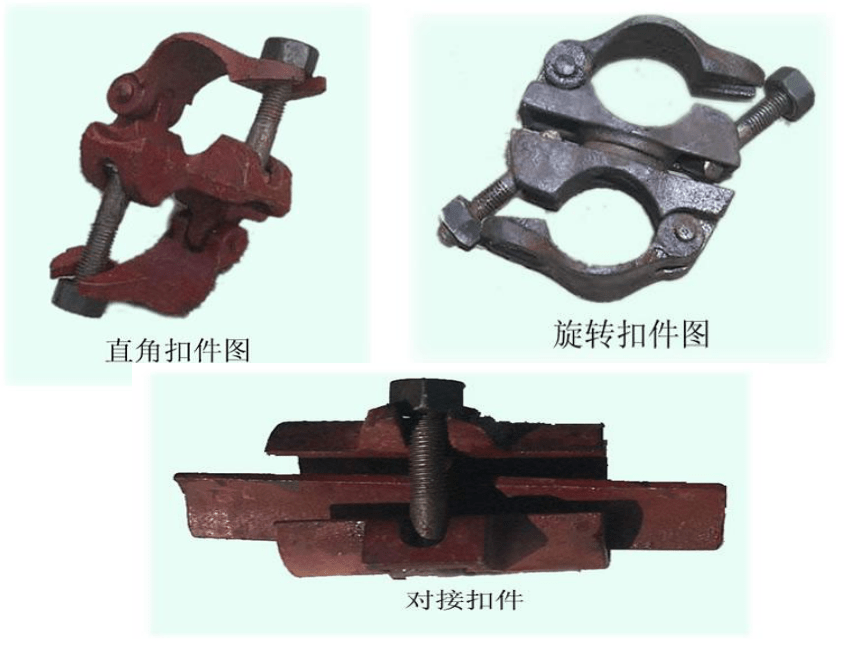

扣件
脚手板

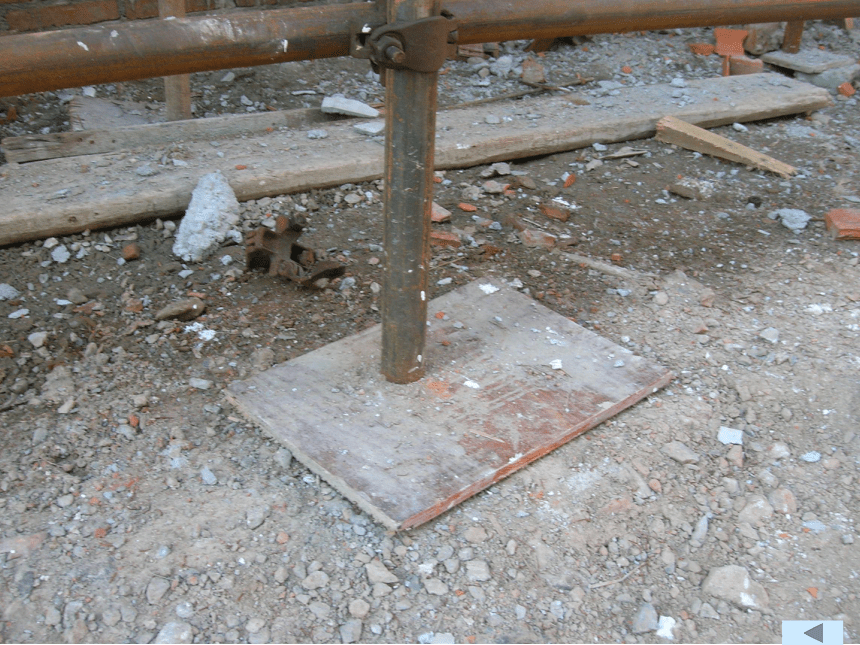

底座
2、门型脚手架
门型脚手架又称多功能门型脚手架、框架组合式脚手架，是目前国际上应用最普遍的脚手架之一。
它是由门式框架、剪刀撑和水平梁架或脚手板构成基本单元，再将基本单元连接起来即构成整片脚手架。这种脚手架的搭设高度一般限制在45m以内（采取一定措施后可以达到80m左右）
门型脚手架
3、吊式脚手架
主要组成部分为：
吊架或吊篮
支承设施
吊索
升降装置等
作用：砌筑或装修用
二、垂直运输设备
垂直运输设施：是指担负垂直运输建筑材料和施工人员上下的机械设备和设施
它主要包括：
井字架
塔式起重机
龙门架
施工电梯
其它起吊机具
井式垂直运输架
井式垂直运输架，通常亦称井架或井字架，是施工中常用的、也是最为简便的垂直运输设施。它的稳定性好、运输量大。
组成：主杆（立柱）、大小横杆、剪刀撑、吊盘和天轮梁
注意：为保证井架的稳定性，必须设置缆风绳或附墙拉结
龙门架
龙门架的构造：龙门架是由二立柱及天横梁构成。
优点：龙门架构造简单，制作容易，节约材料，装拆方便，
缺点:立杆刚度和稳定性较差
适用范围：一般常用于中小型工程。
