墙体的细部构造
目 录/CONTENTS
3.1
设计总说明的用途
设计总说明的用途
圈梁的做法
3.2
设计总说明的组成
设计总说明的组成
构造柱的构造
7.1
7.2
7.1.2.作用——加强房屋的空间刚度及整体性；
提高房屋抗震性能。

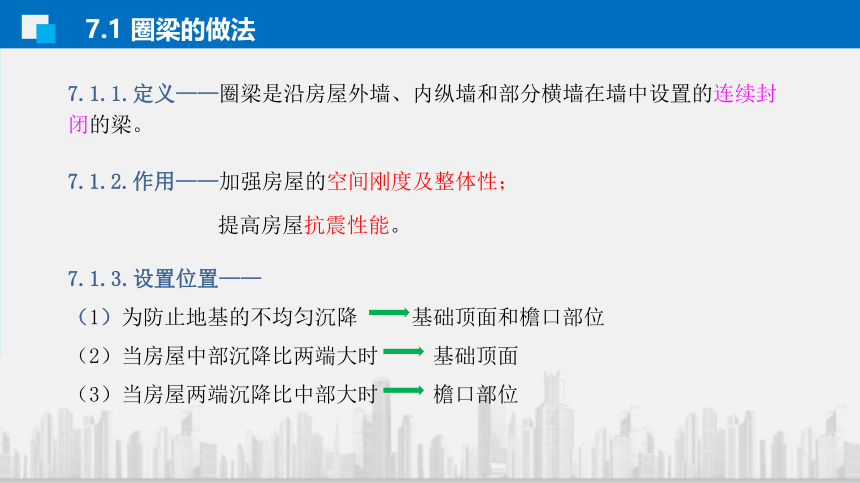

7.1.1.定义——圈梁是沿房屋外墙、内纵墙和部分横墙在墙中设置的连续封闭的梁。
7.1.3.设置位置——
（1）为防止地基的不均匀沉降 基础顶面和檐口部位
（2）当房屋中部沉降比两端大时 基础顶面
（3）当房屋两端沉降比中部大时 檐口部位
7.1 圈梁的做法

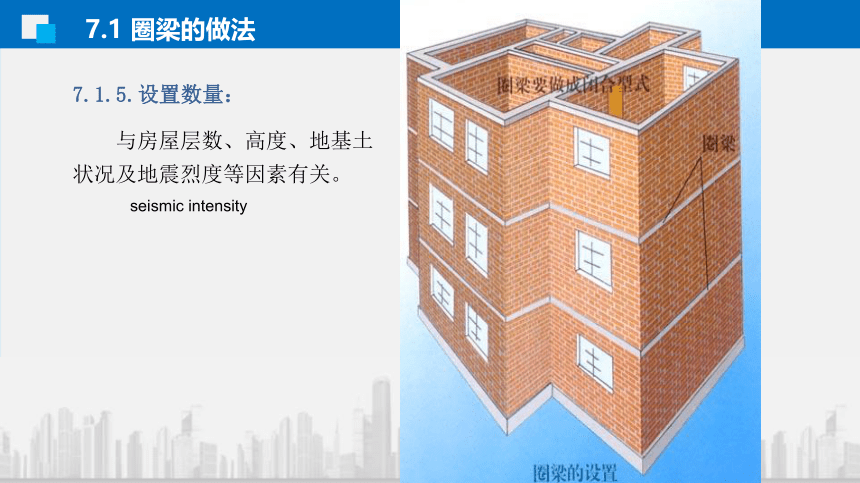

7.1.5.设置数量：
与房屋层数、高度、地基土状况及地震烈度等因素有关。
seismic intensity
7.1 圈梁的做法
被洞口断开的圈梁

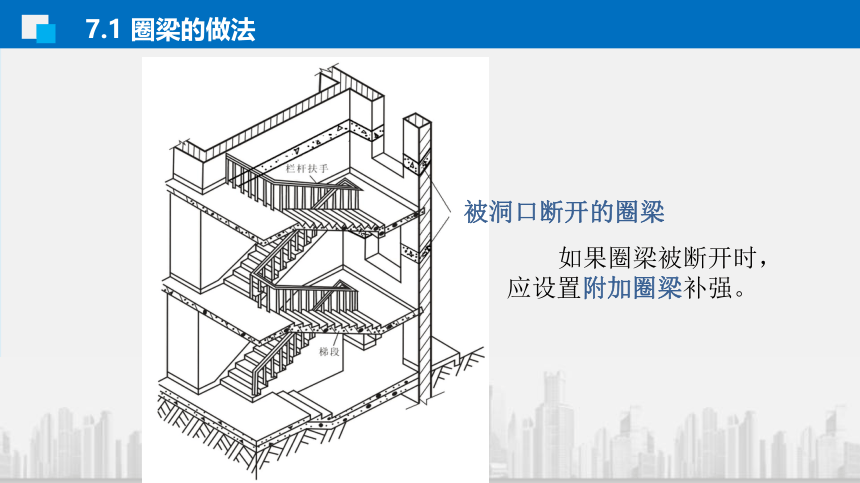

如果圈梁被断开时，应设置附加圈梁补强。
7.1 圈梁的做法

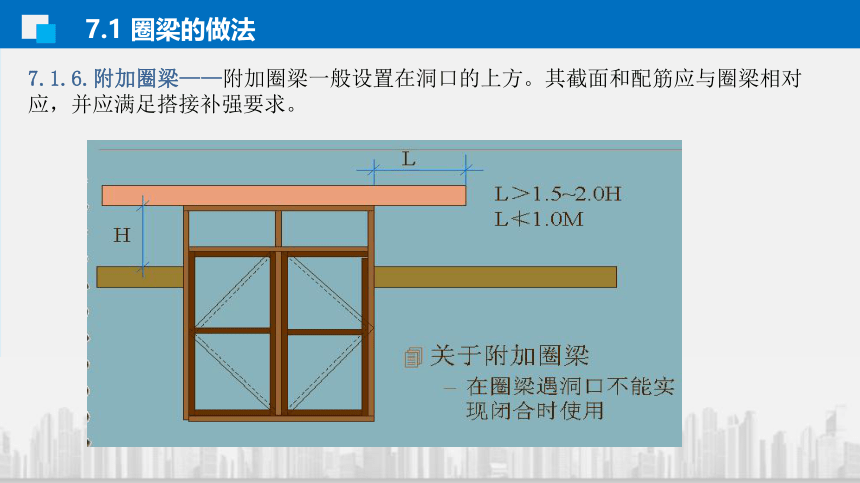

7.1.6.附加圈梁——附加圈梁一般设置在洞口的上方。其截面和配筋应与圈梁相对应，并应满足搭接补强要求。
7.1 圈梁的做法
7.2.1 设置目的：
与圈梁共同形成空间骨架，以增加房屋的整体刚度，提高抗震能力
7.2.2 设置位置：
建筑物的四角、内外墙交接处、楼梯间、电梯间四周、较长墙体中部以及较大洞口两侧
7.2 构造柱的做法
转角处构造柱
7.2 构造柱的做法
纵横墙交接处构造柱
7.2 构造柱的做法
7.2.3 构造做法：
沿高每500mm设2Φ6钢筋与墙拉接，每边伸入墙内不小于1m
断面尺寸不小于240mm×180mm
竖筋不少于4Φ12，箍筋Φ6@250mm
≥1m
7.2 构造柱的做法
构造柱施工方法7.2.4构造柱做法顺序先立骨架再砌墙，并留五进五退的大马牙槎，进退60mm。最后浇筑混凝土，混凝土强度等级一般为C20。7.2构造柱的做法7.2 构造柱的做法
