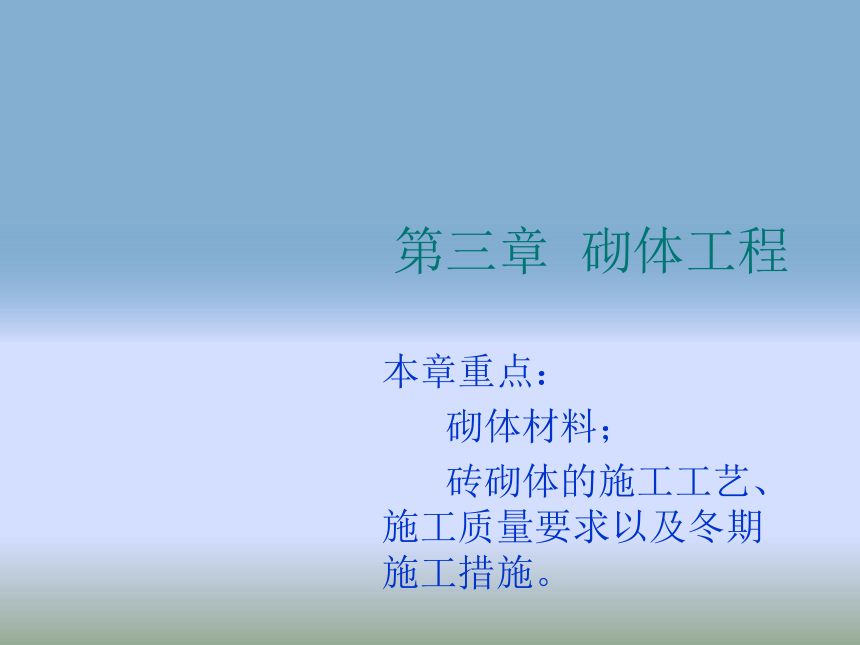

第三章 砌体工程
本章重点：
砌体材料；
砖砌体的施工工艺、施工质量要求以及冬期施工措施。

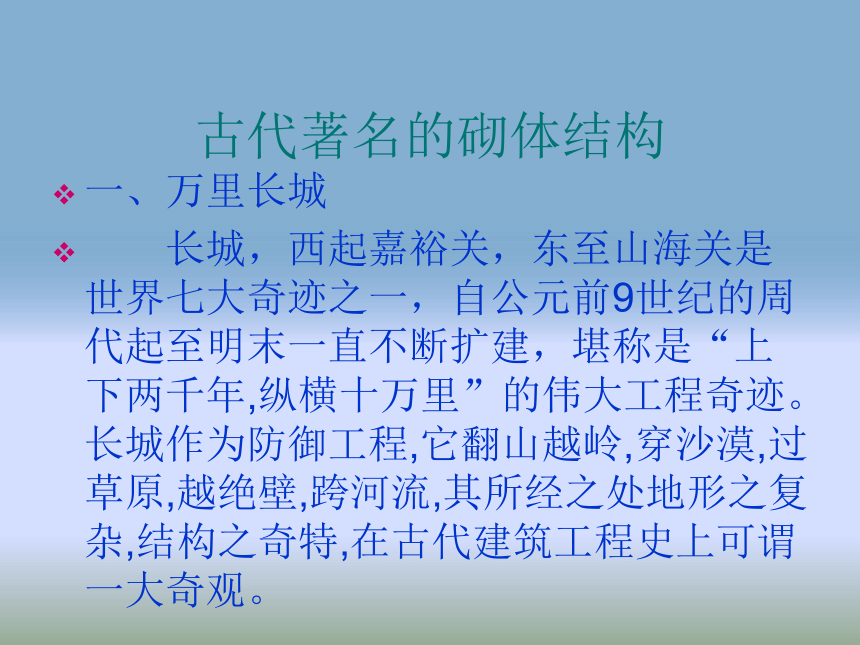

古代著名的砌体结构

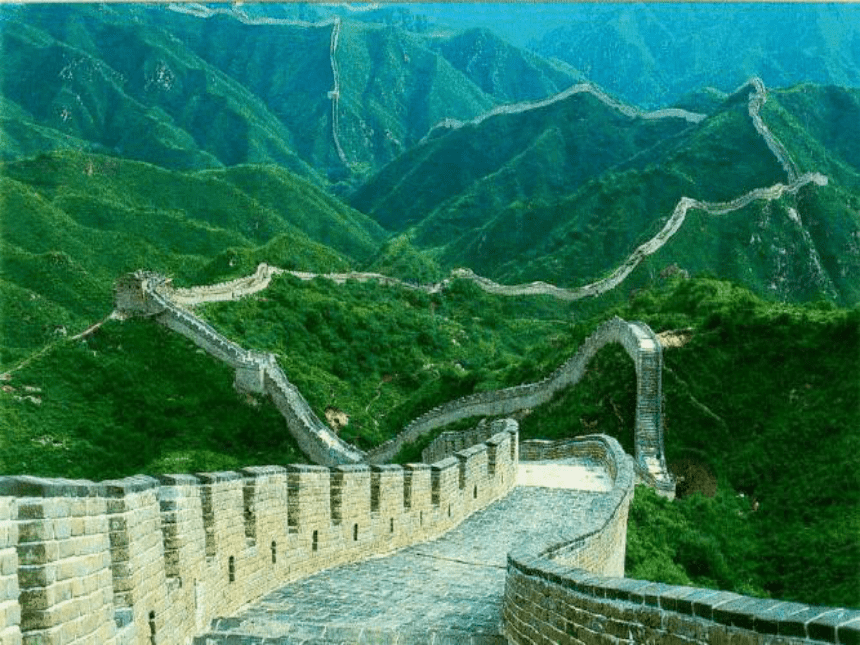

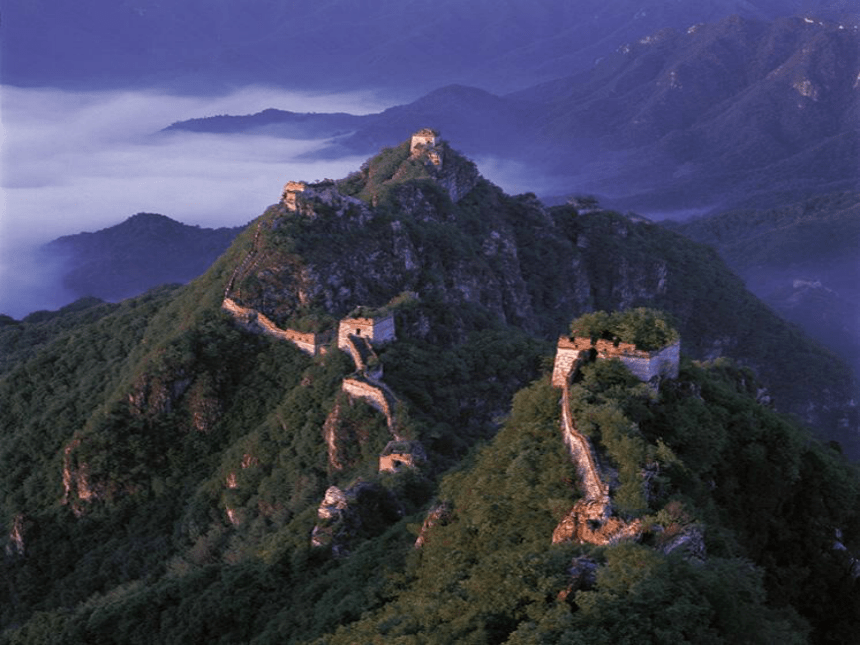

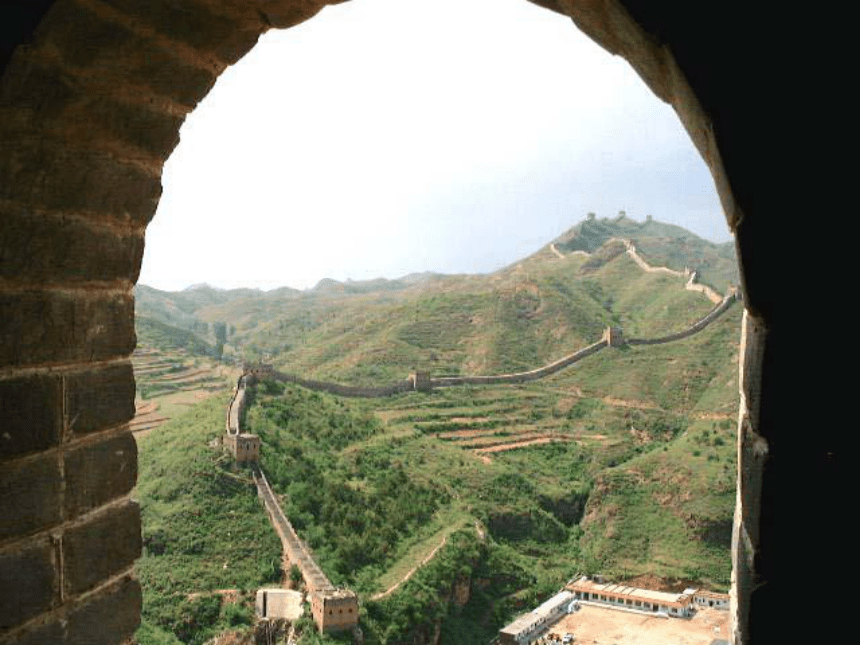

一、万里长城
　　长城，西起嘉裕关，东至山海关是世界七大奇迹之一，自公元前9世纪的周代起至明末一直不断扩建，堪称是“上下两千年,纵横十万里”的伟大工程奇迹。长城作为防御工程,它翻山越岭,穿沙漠,过草原,越绝壁,跨河流,其所经之处地形之复杂,结构之奇特,在古代建筑工程史上可谓一大奇观。

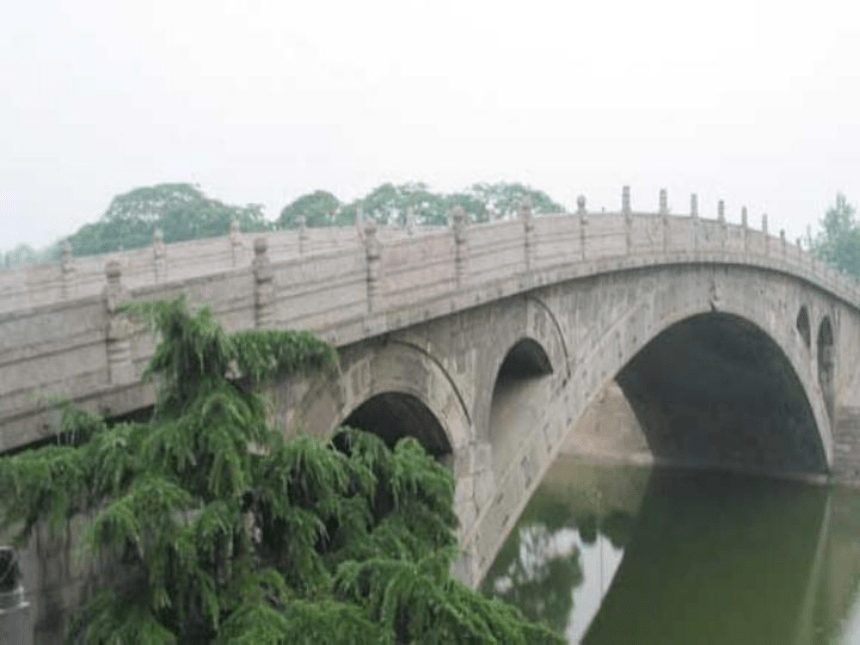

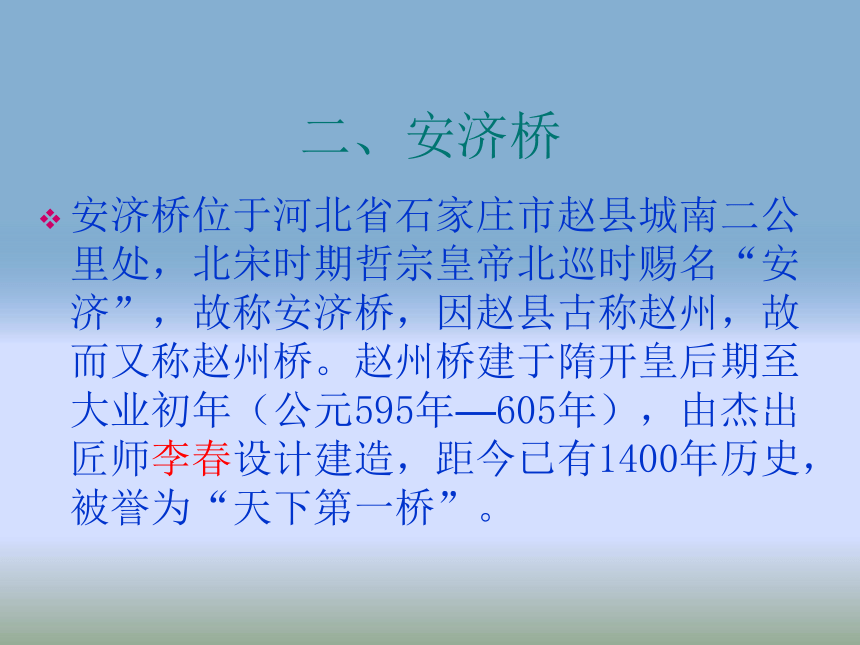

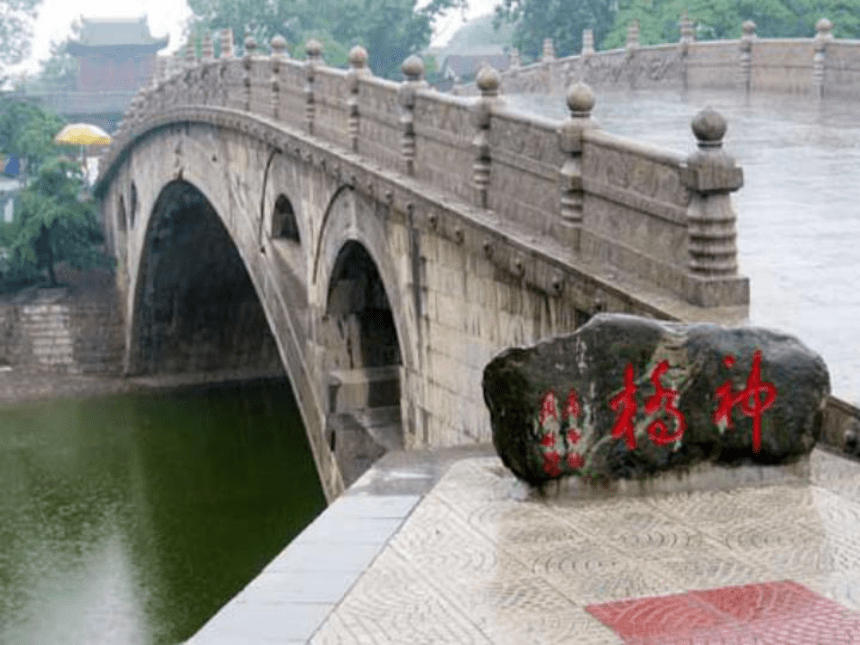

二、安济桥
安济桥位于河北省石家庄市赵县城南二公里处，北宋时期哲宗皇帝北巡时赐名“安济”，故称安济桥，因赵县古称赵州，故而又称赵州桥。赵州桥建于隋开皇后期至大业初年（公元595年—605年），由杰出匠师李春设计建造，距今已有1400年历史，被誉为“天下第一桥”。
28道并列券拱
三、南京灵谷寺无梁殿
无量殿在南京灵谷寺内，因供奉无量佛而得名。又因整座建筑全用砖石砌成，无梁无椽，故又称“无梁殿”。
3.1砌体材料
砌体的定义：
砌体是用砂浆将块材粘结成整体而形成的一种结构，这种结构可以满足使用功能的要求和并能够承受外部的荷载。
砌体材料包括： 块材
砂浆
3.1.1 砌体材料中的块材
一、砖
二、石材
三、砌块
砖的分类
砖
按孔洞率分
实心砖（δ≤25％）
多孔砖（ 50％ ≥δ>25％，且任一孔洞
不大于50cm2 ）
空心砖（ 60％ ≥δ>25％）
按生产方式
烧结砖
蒸压砖
粘土砖
页岩砖
粉煤灰砖
煤渣砖
灰砂空心砖
按孔洞率
按材料分
烧结普通砖（实心砖）
烧结多孔砖
烧结空心砖
烧结砖——粘土砖（两丁为一顺）
烧结砖——粘土砖（四线一顺）
烧结砖——多孔砖
烧结砖——多孔砖
烧结砖——多孔砖
石材的分类
石材
半细料石
细料石
平毛石
乱毛石
料石
毛石
粗料石
毛料石
砌块
分类：混凝土空心砌块，加气混凝土砌块和粉煤灰实心砌块。
通常把高度为180～350mm的称为小型砌块，360～900mm的称为中型砌块。
砌块的类型不同，其强度各异。
3.1.2 砌体材料中的砂浆
1、砂浆的作用：填充砖之间的空隙，并将其粘结成一整体，使上层砖的荷载能均匀地传到下层。
原材料：水泥、砂、石灰膏及外掺料。
砂浆类型：水泥砂浆、石灰砂浆和混合砂浆。
2、砂浆的强度等级
3、砂浆的制备与使用（稠度、保水性）
