模块一 AutoCAD2010的基本操作和环境设置
1．5．3 绘图辅助工具
1．捕捉和栅格：“捕捉”用于设定鼠标光标移动的间距。“栅格”是一些标定位置的小点，起坐标纸的作用。
（1）打开或关闭“捕捉”和“栅格”

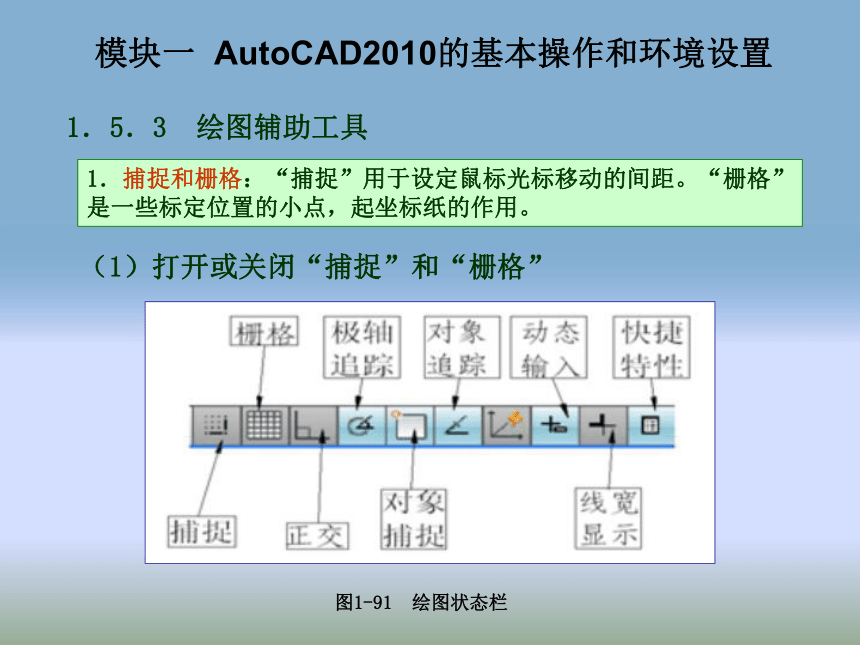

图1-91 绘图状态栏
模块一 AutoCAD2010的基本操作和环境设置
1．5．3 绘图辅助工具
（2）设置捕捉和栅格
图1-92“捕捉和栅格”选项卡
在“捕捉和“栅格”选项卡中选中或取消“启用捕捉”和“启用栅格”复选框。可打开或关闭捕捉和栅格。
模块一 AutoCAD2010的基本操作和环境设置
1．5．3 绘图辅助工具
（2）设置捕捉和栅格

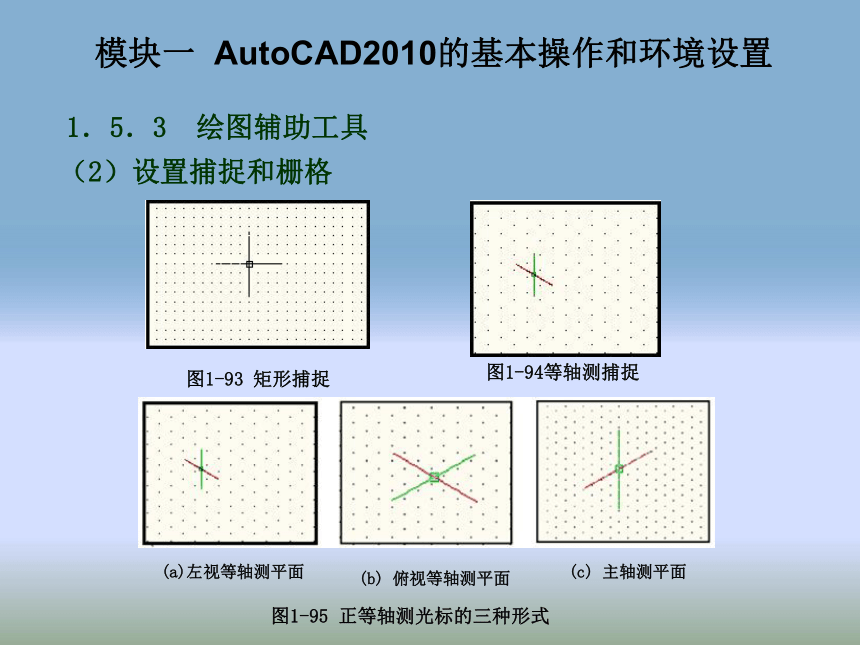

图1-93 矩形捕捉
图1-94等轴测捕捉
图1-95 正等轴测光标的三种形式
(a)左视等轴测平面
(b) 俯视等轴测平面
(c) 主轴测平面
模块一 AutoCAD2010的基本操作和环境设置
1．5．3 绘图辅助工具
2．正交模式：在正交模式打开下，光标只能沿X和Y方向移动，从而可以绘制平行于X、Y的直线。
图1-97 （30°）极轴追踪辅助线及追踪提示
3．极轴追踪：极轴追踪也称角度追踪，是按事先给定的角度增量来追踪特征点。
例如：绘制一个30度角的三角形。

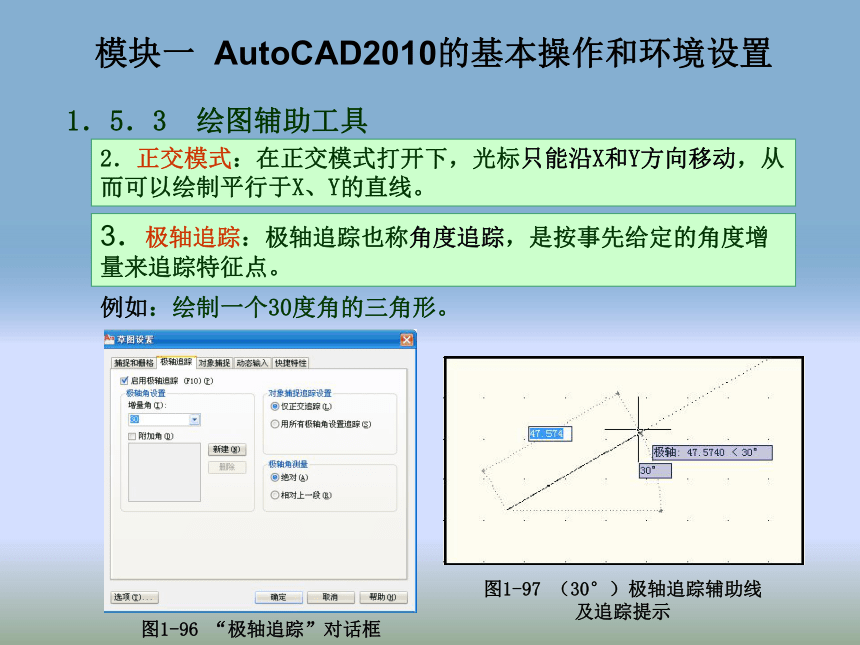

图1-96 “极轴追踪”对话框
模块一 AutoCAD2010的基本操作和环境设置
1．5．3 绘图辅助工具
图1-99极轴追踪捕捉示例

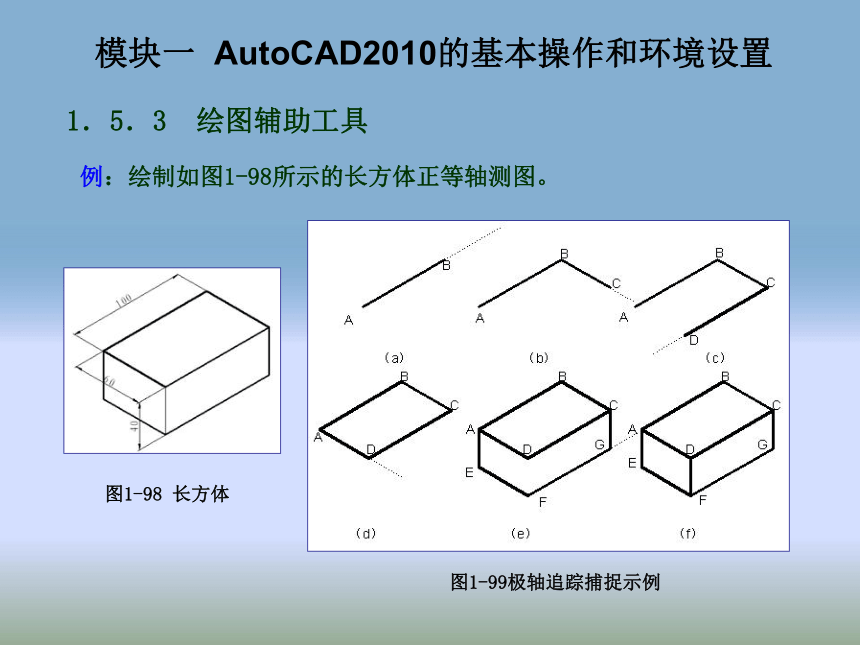

例：绘制如图1-98所示的长方体正等轴测图。
图1-98 长方体
模块一 AutoCAD2010的基本操作和环境设置
1．5．3 绘图辅助工具
4．对象捕捉

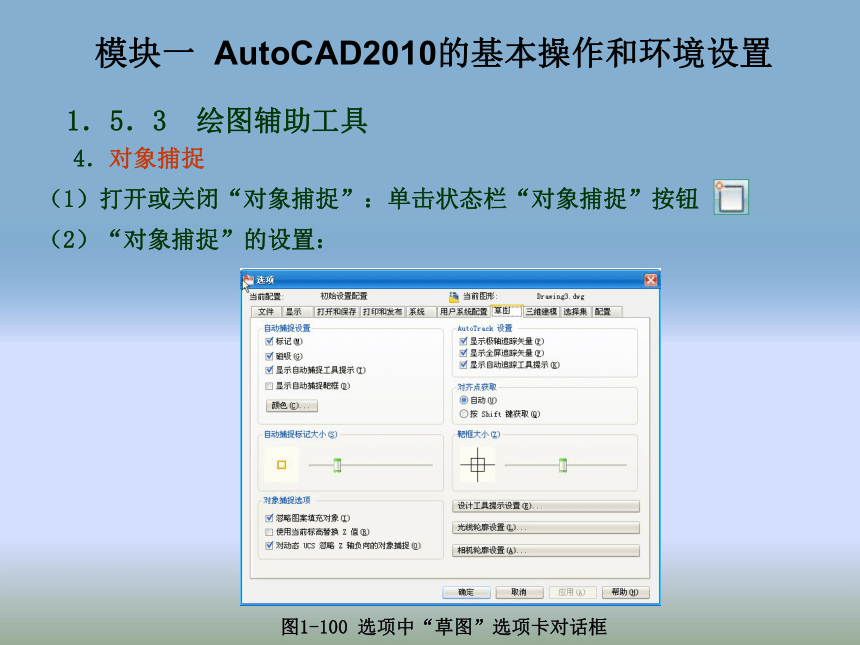

图1-100 选项中“草图”选项卡对话框
（1）打开或关闭“对象捕捉”：单击状态栏“对象捕捉”按钮
（2）“对象捕捉”的设置：
模块一 AutoCAD2010的基本操作和环境设置
图1-101 “对象捕捉”设置对话框
（3）捕捉模式
1）长期运行捕捉模式：
2）临时运行捕捉模式
在命令运行期间选择的捕捉模式称临时运行捕捉模式。
用鼠标右击“对象捕捉”按钮，在弹出的菜单中选择【设置（S）…】，弹出图1-101所示的“对象捕捉”对话框。
模块一 AutoCAD2010的基本操作和环境设置
图1-102对象捉模快捷菜单
3）起动临时运行捕捉模式方法
★ 在点的命令行提示下输入关键字(如 MID、CEN、QUA 等)
★ 在执行命令时单击鼠标右键，选择
“捕捉替代（Y）”→“对象捉模快捷菜单”， 如图1-102所示 。
例： 绘制如图1-103所示的外轮廓，不通
过计算，直接用“自（F）”方式绘制出来。
图1-103 外轮廓图
模块一 AutoCAD2010的基本操作和环境设置
1．5．3 绘图辅助工具
5．对象捕捉追踪：是沿着基于对象捕捉点的辅助线方向追踪，它可以捕捉到辅助线上的点或两条辅助线的交点。
图1-96 “极轴追踪”对话框
（1）对象捕捉追踪的设置
1）“仅正交追踪（L）”
2）“用所有极轴角设置追踪（S）”
用鼠标右击极轴追踪按钮，在弹出的菜单中选择【设置（S）…】，弹出图1-96所示的“极轴追踪”对话框。
模块一 AutoCAD2010的基本操作和环境设置
图1-106 斜线的徒手画法
1．6．1 直线的画法
图1-105 直线的徒手画法
画直线时，可先标出直线的两端点，然后执笔悬空沿直线方向比划一下，掌握好方向和走势后再落笔画线。
1．6．2 常用角度的画法
画45°、30°、60°等常用角度，可根据两直角边的比例关系，在两直角边上定出两点，然连接而成。
模块一 AutoCAD2010的基本操作和环境设置
图1-108 椭圆的徒手画法
1．6．3 圆的画法
图1-107 圆的徒手画法
画圆时，应过圆心先画中心线，再根据半径大小用目测在中心线上定出4点，然后过这4点画圆。
1．6．4 椭圆的画法
(a) 在椭圆的长、短轴 上定椭圆的端点
(b)画椭圆外切矩 形，将矩形的对角线六等分
（c) 过长、短轴端点和对角线靠外等分点画椭圆
模块一 AutoCAD2010的基本操作和环境设置
图1-109 徒手画平面图示例
1．6．5 平面图形的画法
尺寸较复杂的平面图形，要分析图形的尺寸关系，先画已知线段，再画连接线段。
手画图，可在方格纸上进行。在方格纸上画平面图形时，大圆的中心线和主要轮廓线应尽可能用方格纸上的线条。图形各部分之间的比例可按方格纸上的格数来确定。
