(共13张PPT)
模块二 基本图形的绘制
任务一 绘制手柄
能力目标
通过手柄的绘制,具备灵活恰当地缩放和平移图形,并根据需要绘制有关圆弧连接的平面图形的能力。

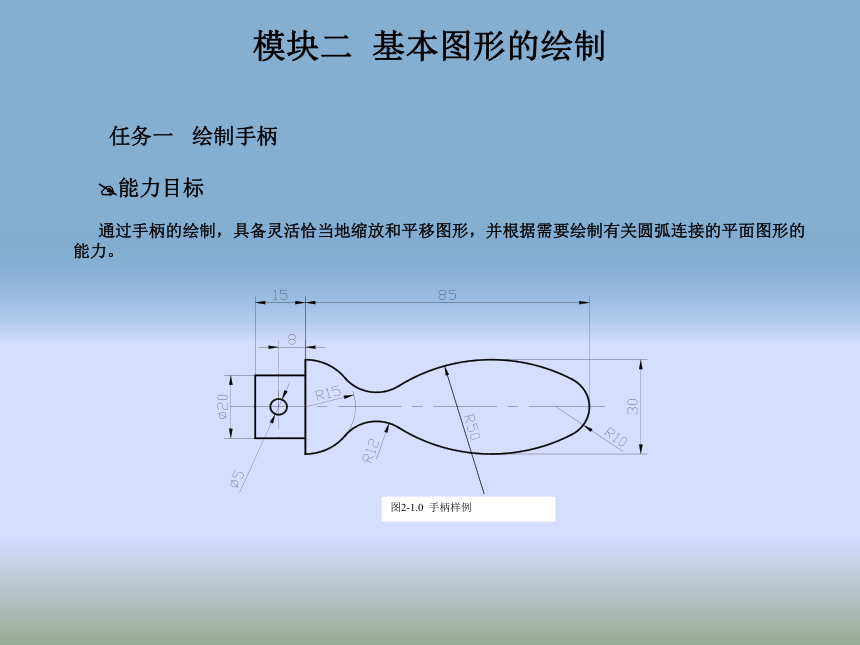

图2-1.0 手柄样例
模块二 基本图形的绘制

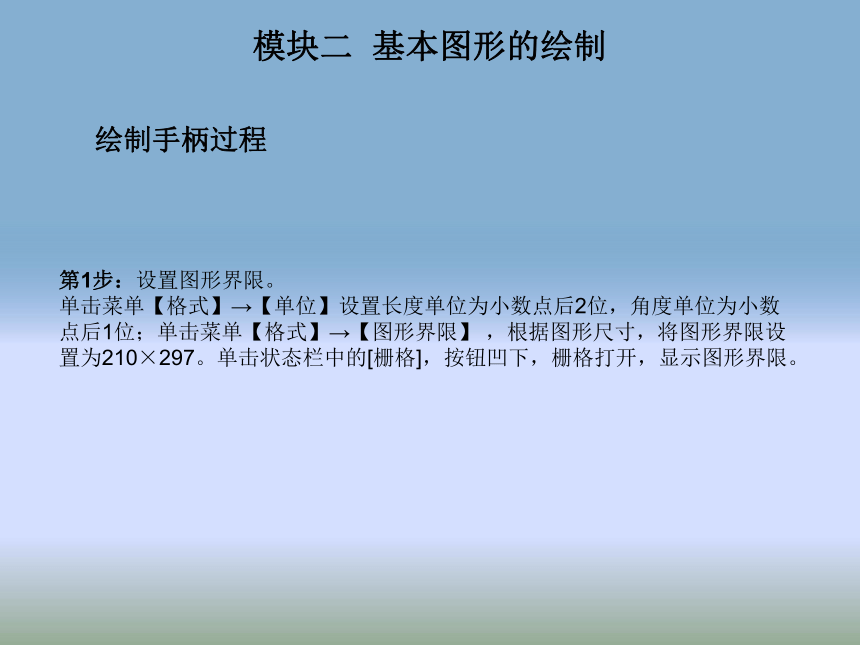

绘制手柄过程
第1步:设置图形界限。
单击菜单【格式】→【单位】设置长度单位为小数点后2位,角度单位为小数点后1位;单击菜单【格式】→【图形界限】 ,根据图形尺寸,将图形界限设置为210×297。单击状态栏中的[栅格],按钮凹下,栅格打开,显示图形界限。
模块二 基本图形的绘制

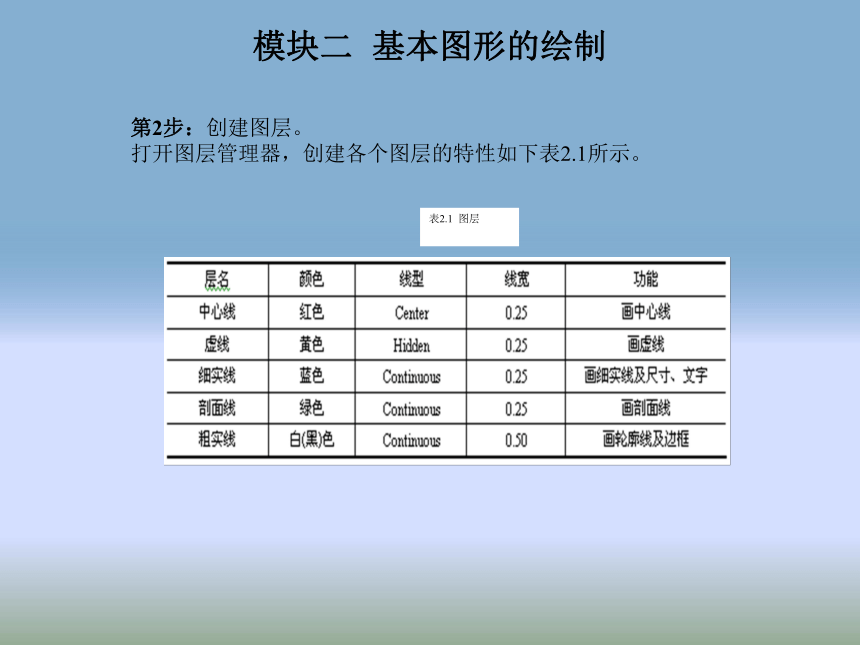

第2步:创建图层。
打开图层管理器,创建各个图层的特性如下表2.1所示。
表2.1 图层
模块二 基本图形的绘制

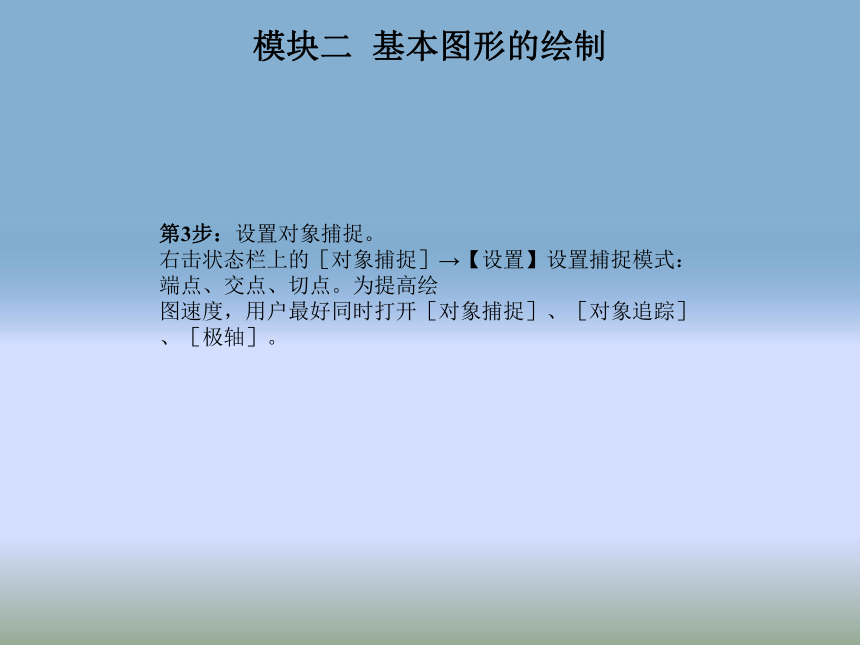

第3步:设置对象捕捉。
右击状态栏上的[对象捕捉]→【设置】设置捕捉模式:端点、交点、切点。为提高绘
图速度,用户最好同时打开[对象捕捉]、[对象追踪]、[极轴]。
模块二 基本图形的绘制

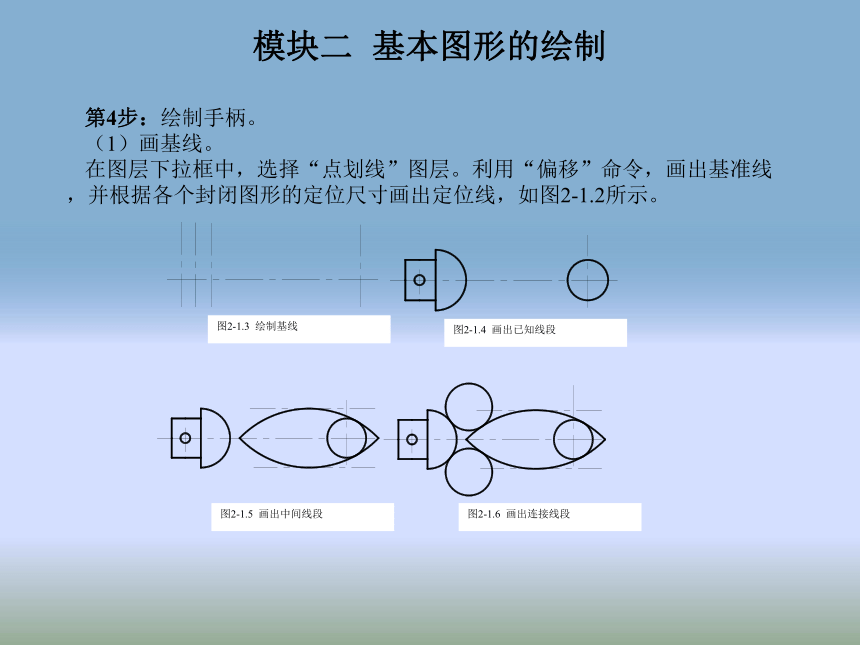

图2-1.3 绘制基线
图2-1.4 画出已知线段
图2-1.5 画出中间线段
图2-1.6 画出连接线段
第4步:绘制手柄。
(1)画基线。
在图层下拉框中,选择“点划线”图层。利用“偏移”命令,画出基准线,并根据各个封闭图形的定位尺寸画出定位线,如图2-1.2所示。
模块二 基本图形的绘制

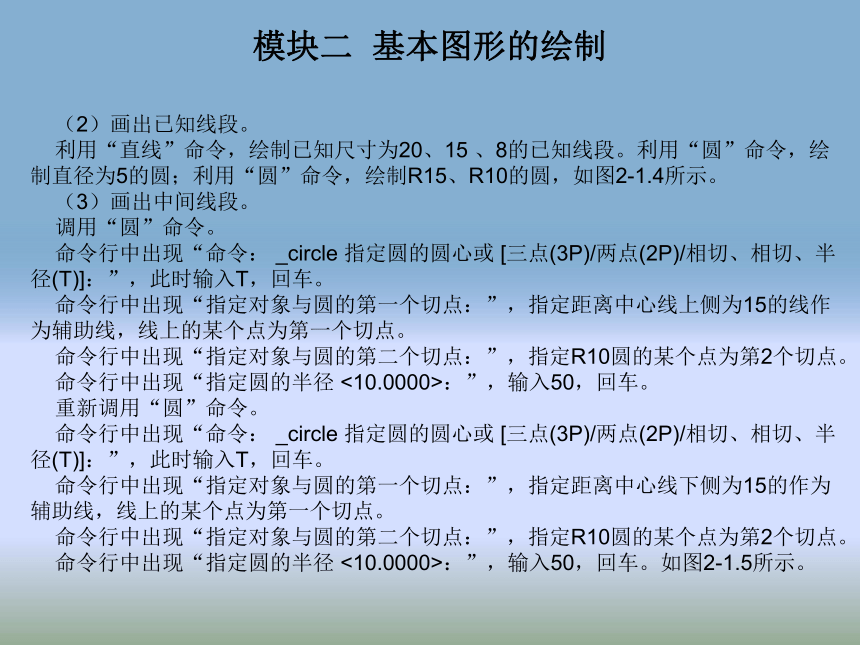

(2)画出已知线段。
利用“直线”命令,绘制已知尺寸为20、15 、8的已知线段。利用“圆”命令,绘制直径为5的圆;利用“圆”命令,绘制R15、R10的圆,如图2-1.4所示。
(3)画出中间线段。
调用“圆”命令。
命令行中出现“命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:”,此时输入T,回车。
命令行中出现“指定对象与圆的第一个切点:”,指定距离中心线上侧为15的线作为辅助线,线上的某个点为第一个切点。
命令行中出现“指定对象与圆的第二个切点:”,指定R10圆的某个点为第2个切点。
命令行中出现“指定圆的半径 <10.0000>:”,输入50,回车。
重新调用“圆”命令。
命令行中出现“命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:”,此时输入T,回车。
命令行中出现“指定对象与圆的第一个切点:”,指定距离中心线下侧为15的作为辅助线,线上的某个点为第一个切点。
命令行中出现“指定对象与圆的第二个切点:”,指定R10圆的某个点为第2个切点。
命令行中出现“指定圆的半径 <10.0000>:”,输入50,回车。如图2-1.5所示。
模块二 基本图形的绘制
(4)画出连接线段。
调用“圆”命令。
命令行中出现“命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:”,此时输入T,回车。
命令行中出现“指定对象与圆的第一个切点:”,指定R15圆上的某个点为第一个切点。
命令行中出现“指定对象与圆的第二个切点:”,指定R50圆上的某个点为第2个切点。
命令行中出现“指定圆的半径 <10.0000>:”,输入12,回车。
重新调用“圆”命令。
命令行中出现“命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:”,此时输入T,回车。
模块二 基本图形的绘制
命令行中出现“指定对象与圆的第一个切点:”,指定R15圆上的某个点为第一个切点。命令行中出现“指定对象与圆的第二个切点:”,指定R50圆上的某个点为第2个切点。
命令行中出现“指定圆的半径 <10.0000>:”,输入12,回车。如图2-1.6所示。
(5)修剪。
调用“修剪”命令,将多余线段修剪,如图2-1.7所示。
图2-1.7 修剪后的手柄
自测题
模块二 基本图形的绘制
模块二 基本图形的绘制
图2-1.10 练习图形2
模块二 基本图形的绘制
模块二 基本图形的绘制
图2-1.11 练习图形3
模块二 基本图形的绘制
图2-2.0 绘制棘轮样例
